Мультимедийное оснащение многофункционального зала Правительства Архангельской области

Компания «Хай-Тек Медиа Системс» внедрила передовые мультимедийные технологии во многофункциональный конференц-зал Правительства Архангельской области. Проведение различных деловых и развлекательных мероприятий с помощью одного помещения стало возможно благодаря грамотно подобранному оборудованию и его комплексной AV-интеграции.

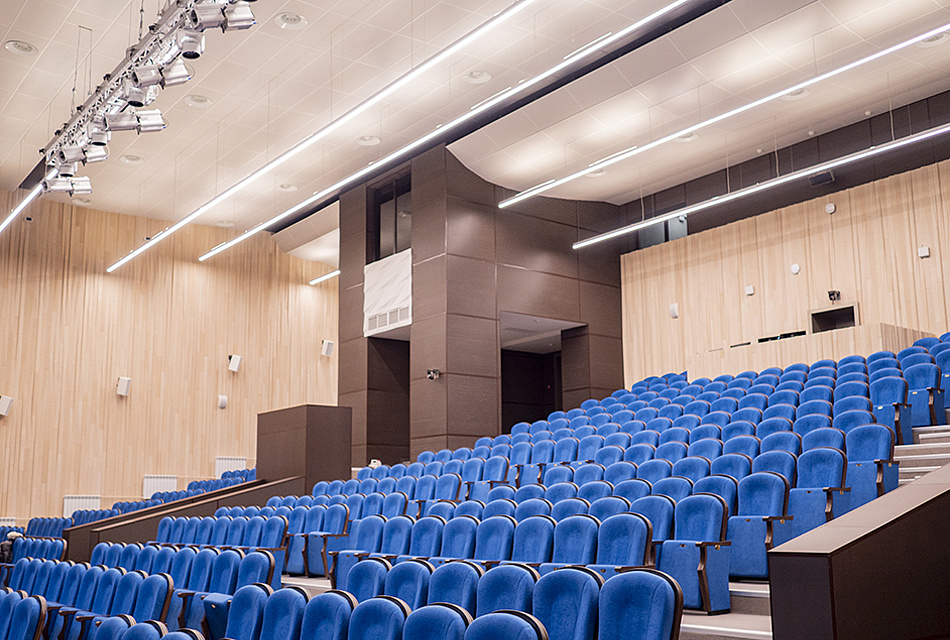

Правительство Архангельской области поставило перед компанией задачу оснастить аудиовизуальным оборудованием: многофункциональный зал на 475 посадочных мест со сценой, а также вестибюль и гардероб; пресс-центр и отдельное фойе на 2 этаже.

Зал предполагался для проведения в нем таких мероприятий, как:

• совещания;

• семинары и конференции;

• сеансы видеоконференцсвязи;

• коллективные презентации и доклады;

• образовательные мероприятия и лекции;

• торжественные мероприятия и выступления;

• концертные мероприятия.

Технические средства

Для решения поставленных задач в рамках капитального ремонта были выполнены инсталляции следующих систем:

• механооборудование сцены;

• система сценического освещения;

• система звукоусиления;

• конгресс-система и система синхронного перевода;

• система отображения видеоинформации, видеоконференцсвязи и интегрированного управления;

• система подключения передвижной телестудии и оборудования пресс-центра.

Как устроена инсталляция

https://youtu.be/If-J3WEA3xY

Механооборудование сцены. Система электропривода и управления

Для полноценного оборудования конференц-зала в соответствии с функциональным назначением, в первую очередь, реализовали механооборудование сцены.

Установленная система электропривода и управления состоит из:

• дороги раздвижного занавеса, делящего сцену на 2 части и позволяющего перекрыть главный светодиодный экран;

• софитных подъёмов ― выносного и контрового с электроприводом ― для обслуживания и переразвеса оборудования для мероприятий;

• лебедок подъёма и опускания левого и правого акустических кластеров.

Оформление презентационного пространства одеждой сцены осуществили в соответствии с утвержденным дизайнерским решением.

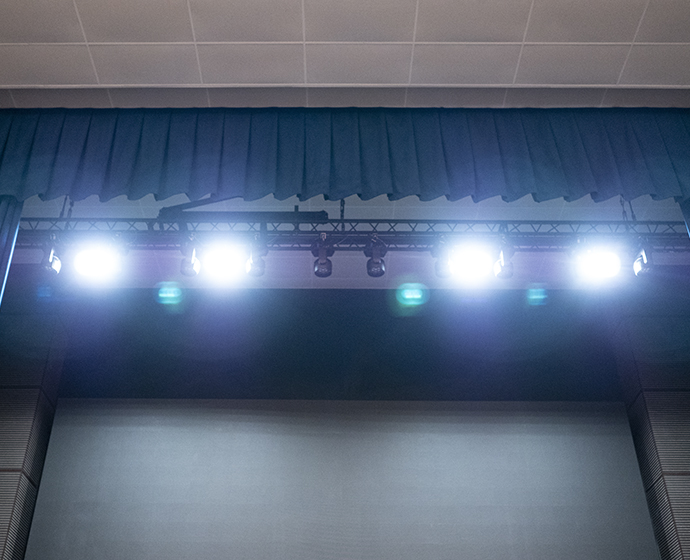

Система сценического света и управления освещением зала

Установленная система управления сценическим светом и освещенностью зрительного зала содержит:

• Приборы полного вращения с функцией заливки сцены и зрительного зала максимально равномерным светом, с настраиваемой дисперсией. Она позволяет осветить пространства лучом нечёткой формы.

• Профильные светильники, предназначенные для эффектного освещения мероприятия, а также для акцентирования внимания на отдельных декорациях или объектах на сцене.

• Сервер для конфигурации и хранения настроек постановочного освещения.

• Три поста управления, исключающие вероятность несвоевременного или случайного включения и выключения.

• Пульт управления dot2 core MA Lighting, расположенный в зале.

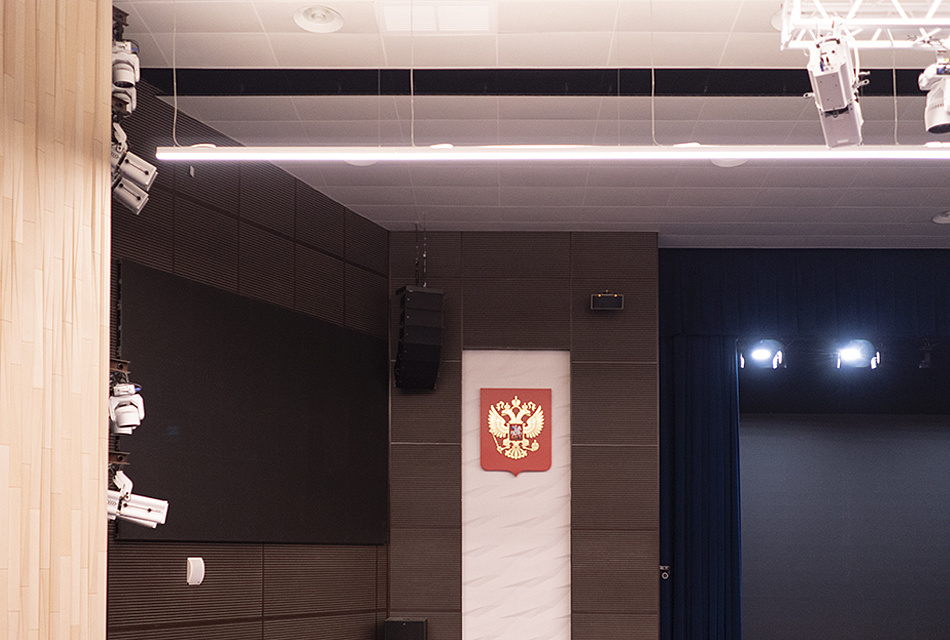

Устройства расположены на софитах, в 2х уровнях технических лож и на четырех мобильных башнях. Высокий ресурс системы при низком энергопотреблении обеспечивают светодиодные элементы в осветительных приборах.

Пульт управления с русскоязычным интерфейсом обладает максимальным набором функцией для настройки освещения для всех видов проводимых мероприятий.

Система звукоусиления

Систему звукоусиления требовалось установить для всех заявленных помещений. Внедрение должно было решить две сложные взаимосвязанные задачи: интеграцию звукоусиления и системы отображения видеоинформации, а также возможность использования зала в двух кардинально разных режимах – конференции и концерта.

Акустическое решение для конференц-зала реализовано на решениях компаний HK Audio и Linea Research.

Для зрительного зала были установлены:

• линейные массивы CAD 208 Top, подвешенные по краям сцены. Они осуществляют равномерное озвучивание всего зрительного зала;

• сабвуферы CAD 115 Sub расширяют частотный диапазон;

• громкоговорители IL8.1 на левой и правой стенах зала решают проблему глухих мест.

Для сцены, где проводятся мероприятия с разной направленностью, было реализовано следующее акустическое оснащение:

• активные мониторы из профессиональной линейки PREMIUM PR:O;

• усилители Linea Research (линейные массивы, сабвуферы и акустика окружения соответственно), обеспечивающие работу пассивных акустических систем;

• парк микрофонов в различном исполнении на базе беспроводной системы Shure – ручные и петличные микрофоны, конференц-системы на гибком держателе с настольной подставкой;

• аудиоплатформа Biamp Tesira и интерфейсы Yamaha Trio;

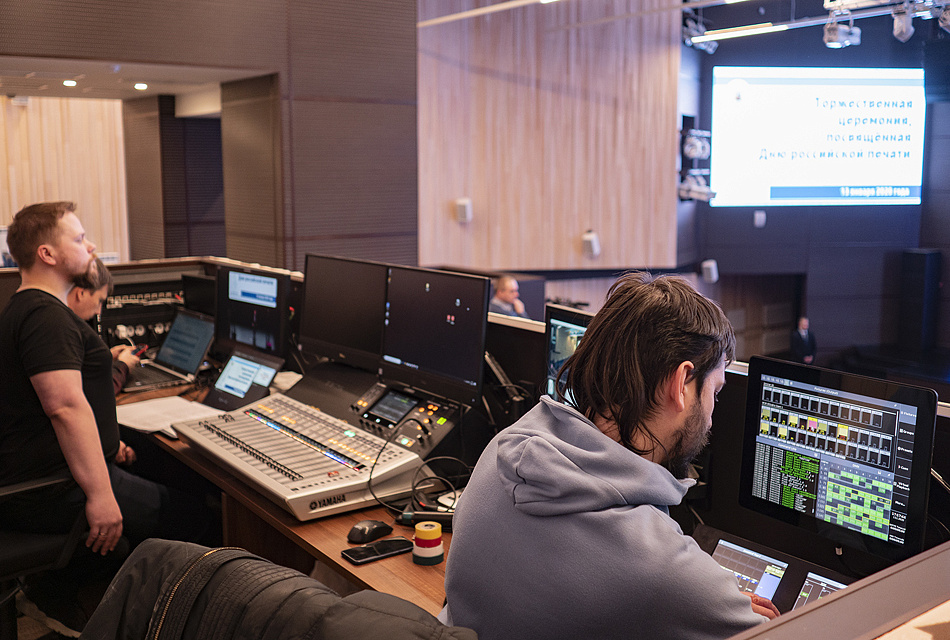

• микшерный пульт Yamaha и планшет для управления звуком из любой точки зала через приложение Yamaha MonitorMix / систему управления Extron.

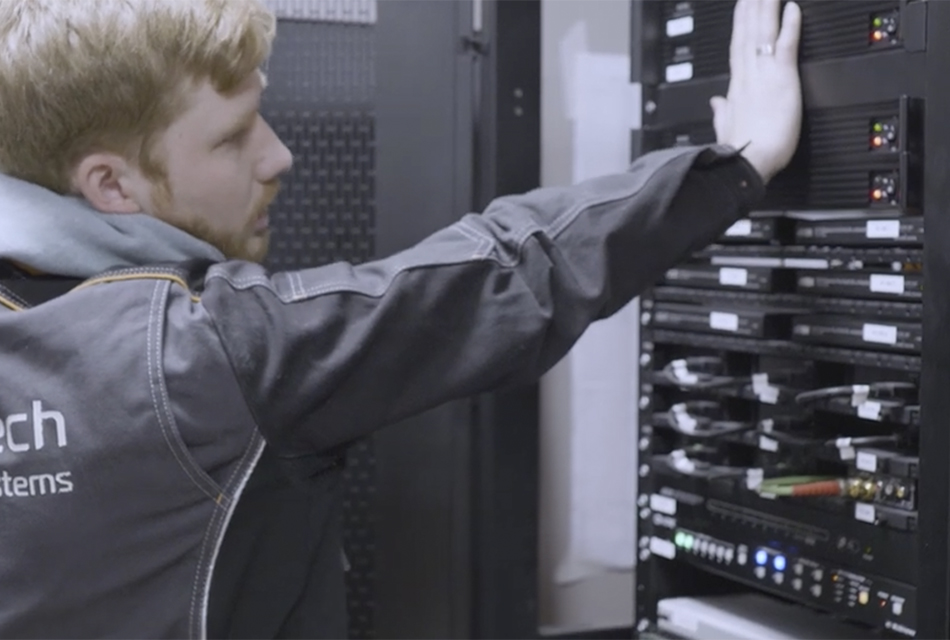

В усилителях Linea Research содержатся опциональные Dante-входы, технологии DSP-обработки сигналов и широкие возможности управления и мониторинга по сети. Радиосистема работает в локальной сети и может настраиваться удалённо по Ethernet. Внутренняя коммутация аудио реализована на коммутаторе HP по цифровой сети Dante.

Аудиоплатформа Biamp Tesira и интерфейсы Yamaha Tio осуществляют коммутацию, интеграцию и обработку сигналов с оборудованием других систем.

Управление озвучиванием зала возможно с микшерного пульта Yamaha или с планшета.

Вестибюль и фойе второго этажа озвучены корпусными настенными громкоговорителями Bosch (22 шт.) с усилителем Plena Easy Line.

Системы конгресс и синхронного перевода

Решение задачи построено на конференц-системе Bosch DCN Next Generation и системе синхронного перевода Integrus.

Для выступлений на столе президиума размещены десять пультов делегата, а также два микрофона на подвижном держателе на трибуне. Для проведений сеансов ВКС предусмотрен видеоавтотрекинг камеры на говорящего.

Кабины для синхронного перевода оснащены двумя пультами переводчика DCN-IDESK-L. Парк карманных ИК-приемников c наушником составляет 400 штук. Радиус действия и слышимости системы синхронного перевода включает в себя территорию фойе второго этажа, предназначенную для фуршетов или отдельных обсуждений.

Для интеграции с системой звукоусиления по сети Dante использован сетевой интерфейс PRS-4OMI4. Программно-аппаратный комплекс HTM-GAVR позволяет осуществлять видеопротоколирование мероприятий.

Система отображения. Видеостены и видеопанели

Исходя из типов проводимых мероприятий в конференц-зале был установлен комплекс оборудования, отвечающий запросу.

Основные средства отображения контента в зале – это светодиодные видеостены Unilumin USLIM (шаг пикселя 3,9 мм):

• панель размером 8х4,5 метра, установлена по центру сцены;

• два экрана размером 5х3 м каждый, размещенные по бокам от презентационного пространства, служат для дублирования главного монитора или для вывода отдельной статичной информации.

Видеопроцессор Jupiter позволяет демонстрировать контент одновременно от нескольких источников с различным количеством окон.

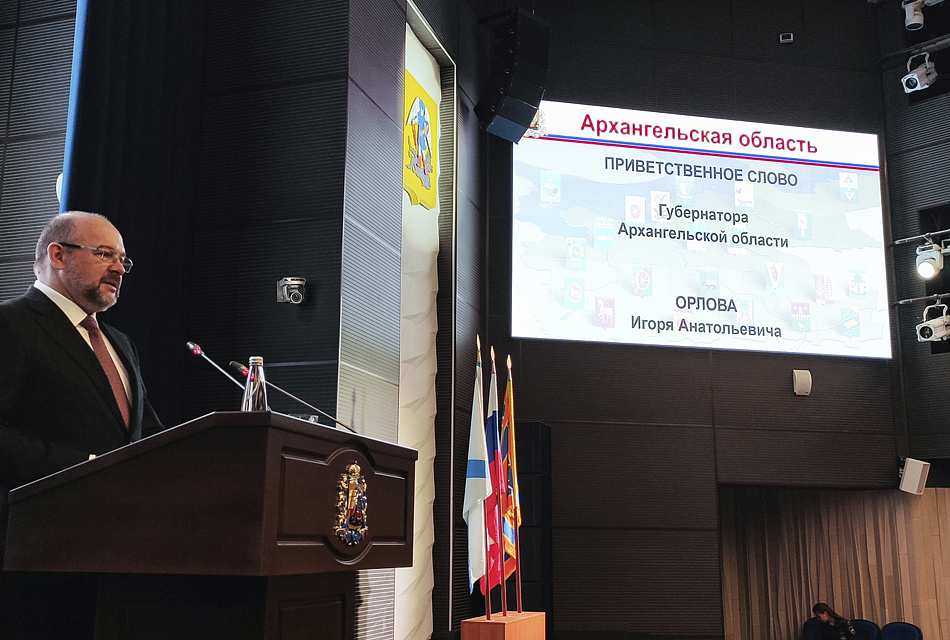

Мультимедийная трибуна докладчика, по требованию Заказчика, оснащена двумя сенсорными панелями Iiyama, подключенными к одному ПК: первая нужна для показа основного контента, вторая – для отображения на нем текста доклада. В президиуме и в кабинах синхроперевода установлены персональные мониторы.

Система видеоконференцсвязи и технологического телевидения

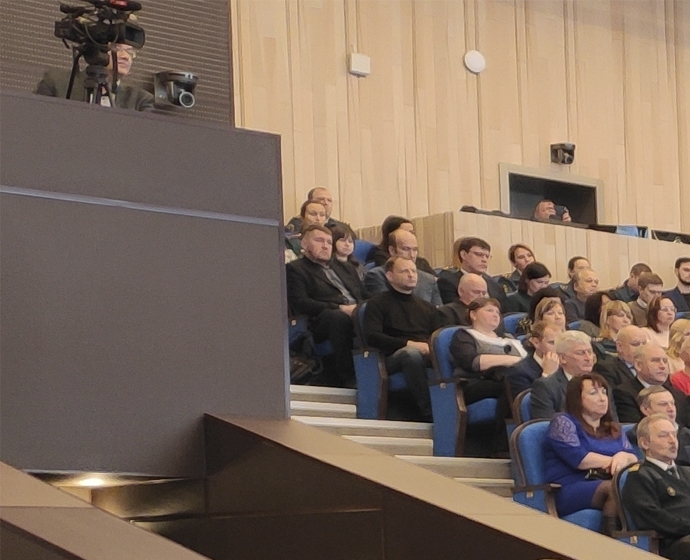

Для проведения многоточечных сеансов видеоконференцсвязи выбран кодек Polycom и поворотные камеры Lumens, с разрешением Full HD для обеспечения передачи видеосигнала в высоком качестве.

Сигналы с поворотных камер параллельно возможно использовать для нужд подсистемы технологического телевидения.

Комплекс оснащен сервером в конфигурации на 6 входов и 2 выхода с предустановленным ПО VMIX, которое позволяет осуществлять микширование сигналов, графическое оформление, титрование и последующую онлайн-трансляцию программы на интернет-площадки.

Трансляцию происходящего в конференц-зале можно посмотреть на одной из 7 профессиональных панелей LG, размещенных в фойе 2-го этажа и пресс-центра на первом этаже.

Система отображения видеоинформации построена на матричном коммутаторе Aten с применением HDBaseT приёмников и передатчиков для удлинения сигналов из помещения аппаратной. Внедрение устройства позволяет отображать контент на разных средствах отображения от нескольких источников и обеспечивает интеграцию с системой ПТС (передвижной телестудии).

Система интегрированного управления

Подсистема управления строится на базе центрального процессора управления Extron. На месте оператора расположен ПК управления, также реализована возможность управления с планшета в любой точке зала. Средства подсистемы выполняют наведение камер на пульты делегатов по активности.

Системы подключения передвижной телестудии

Основная задача для системы подключения передвижной телестудии (далее ПТС) – это проведение телевизионной трансляции из конференц-зала посредством мобильного многокамерного телевизионного комплекса ГТРК «Поморье».

В системе ПТС, которая по сути является кабельной инфраструктурой передачи AV-сигналов, использованы негорючие кабели Sommer Cable с пожарными сертификатами соответствия. Кабельная система построена по лучевому принципу – в комнате ПТС установлен терминал для подключения устройств управления мобильного комплекта, от которого до 7 лючков проложены кабельные линии оптики, видео, аудио, служебной связи, сигналов Tally и питания.

Системы подключения Пресс-Центра

Для пресс-центра был разработан и реализован блок раздачи аудиосигналов посредством установки консоли с четырех усилителей-распределителей (по одному каналу перевода на каждый). Сигналы перевода заводятся на неё из системы маршрутизации звука через Dante-интерфейс. Усилители-распределители позволяют подключить до 11 потребителей на каждый канал перевода через разъем XLR.

Результаты проекта

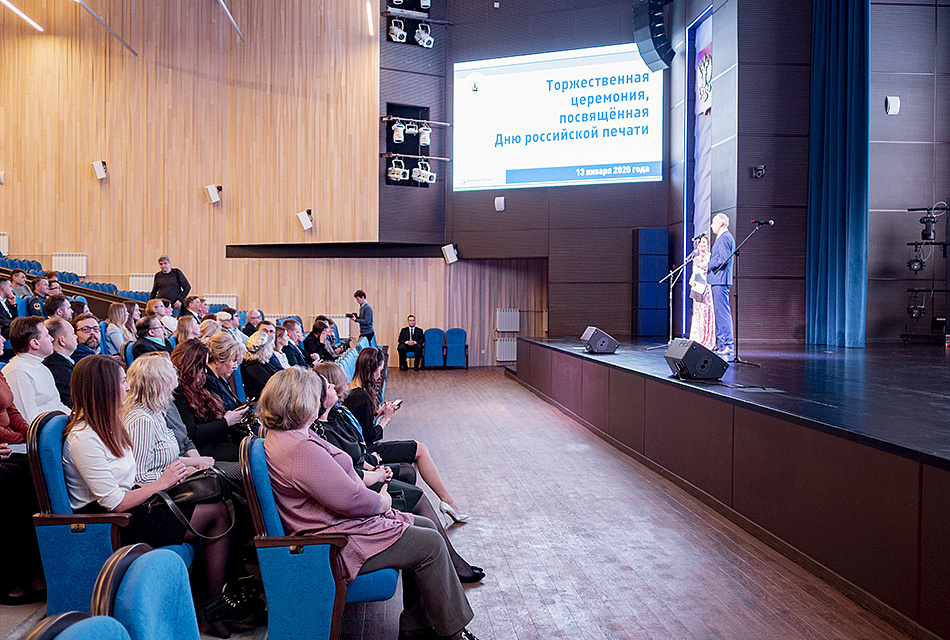

Правительство Архангельской области получило высокотехнологичную многофункциональную площадку для проведения мероприятий. ООО «Хай-Тек Медиа Системс» выполнила все пожелания Заказчика: интегрированные системы оперативно перенастраивается на нужную конфигурацию по выбору оператора, с возможностью расширения и масштабирования в будущем. В обновленном зале уже проводили праздничные торжественные мероприятия и награждения.

В проекте были использованы фотографии с сайта Главного управления МЧС России по Архангельской области: www.29.mchs.gov.ru
