Зал заседаний Администрации (г. Горно-Алтайск)

Номинация  «Лучший интеграционный проект в сфере государственных объектов»


Базовое решение



[Без имени].png

ООО «АудиоВидеоСистемы»

г. Москва, Волоколамское шоссе, 2
Тел. +7 495 136 20 44
www.audioprofi.ru



Зал заседаний Администрации (г. Горно-Алтайск)

Адрес объекта: г. Горно-Алтайск, Коммунистический просп. 18
gornoaltaysk.ru
Дата начала работы над проектом: январь 2022 г.
Дата окончания работ: март 2023 г.

Основные задачи проекта

Разработать концепцию мультимедиа оснащения зала заседаний Администрации, осуществить подбор оборудования, проектирование, поставку и монтаж оборудования. В решение необходимо было предусмотреть систему видео отображения таким образом, чтобы всем присутствующим в зале был виден контент, независимо от его места рассадки. Предусмотреть индивидуальные средства отображения информации для президиума и для спикера за трибуной. Оснастить зал конгресс-системой, акустическими системами. Разработать систему управления для оператора, как в стационарной, так и в мобильной версии.

Этапы реализации

Заказчик обратился в компанию ООО «АудиоВидеоСистемы» на стадии формирования концепции, были примерные изображения мебели, ее расстановки и несколько эскизов дизайн-проекта.

Комплексный подход к задаче и совместная работа отелов компании сделали свое дело. Руководитель проекта, инженерный отдел и дизайнеры совместно разработали и предложили заказчику не только несколько вариантов оснащения конференц-зала мультимедиа оборудованием, но и полностью прорисовали дизайн с возможными модификациями мебели, расстановки и даже отделки будущего пространства. Заказчик был впечатлен. Дизайн от наших специалистов был взят за основу, и уже от этих исходных данных отталкивались строители и прочие подрядные организации. После согласования и утверждения конечного варианта, следовала стандартная тендерная процедура торгов. После чего была продолжена работа. Осуществлен монтаж оборудования, произведены пуско-наладочные работы. Компания «АудиоВидеоСистемы» работает не только по всей России, но и в любой точке мира.

Не затруднило работу не только удаленность объекта от головного офиса компании, но и ряд событий в мире, после чего спецификацию пришлось редактировать в считанные дни, в связи с изменившейся картиной на рынке мультимедиа оборудования.

Краткая техническая спецификация интегрированных систем

Состав решения по мультимедийному оснащению конференц-зала Администрации г. Горно-Алтайск не обширен, но продуман до мелочей, и позволяет полностью реализовать все потребности заказчика в рамках бюджета и технического задания. Обеспечивая комфорт и удобство проведения собраний в обновленном технологичном пространстве.

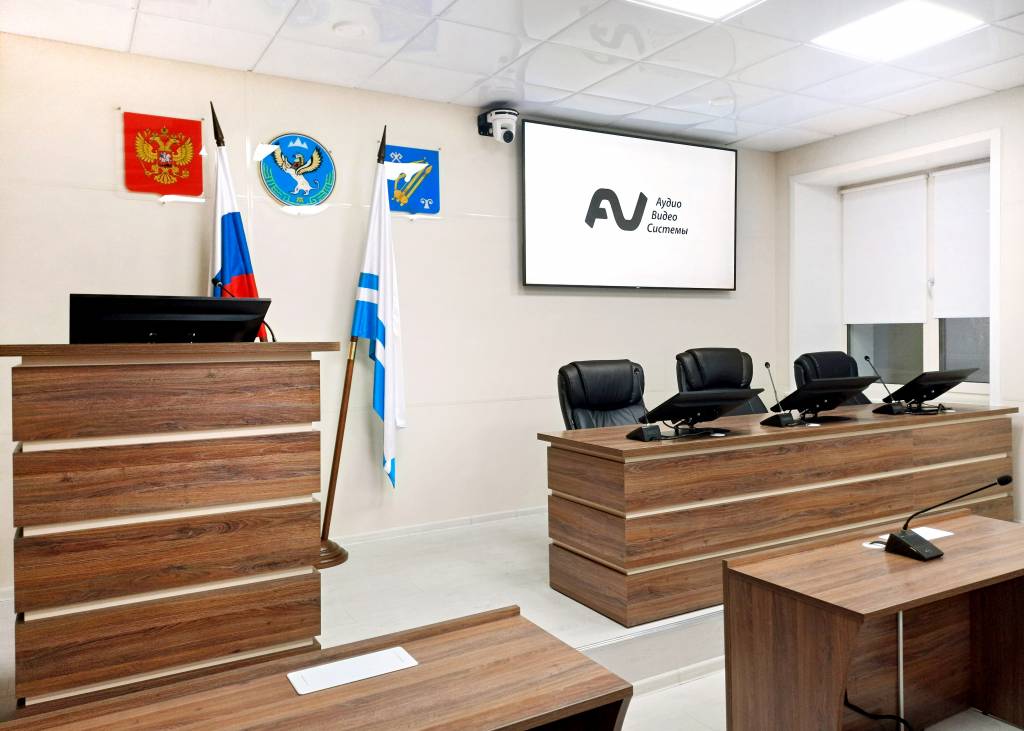

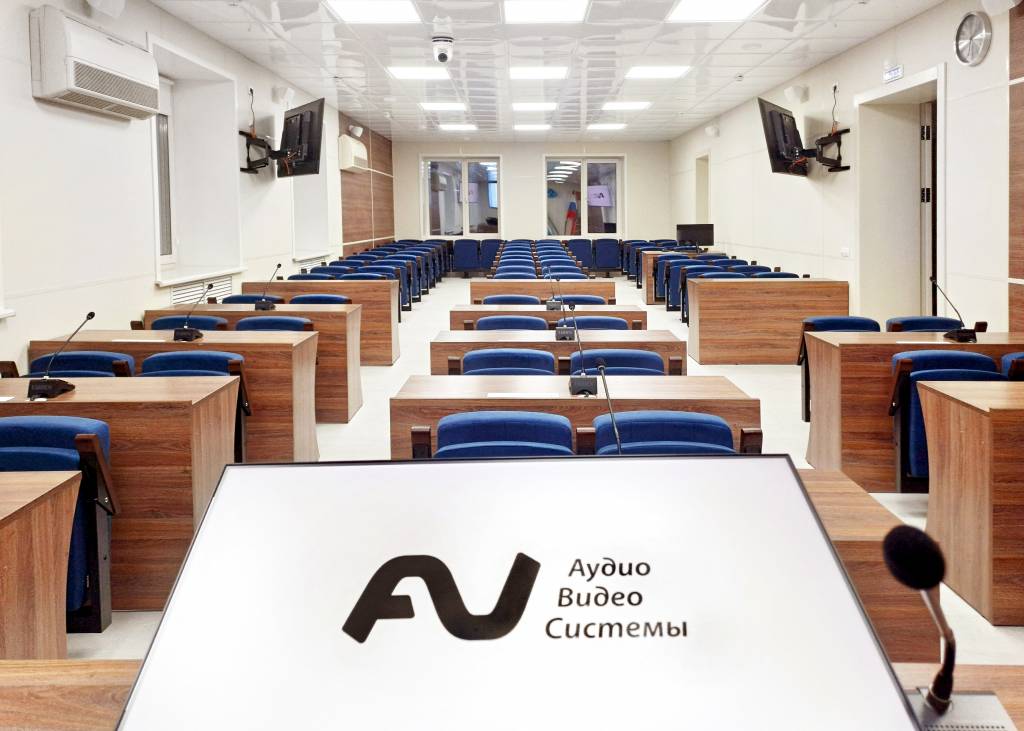

Система отображения представлена 3 панелями, одна из которых расположена на центральной стене за президиумом, погружая присутствующих в специализированный контент, а дополнительно для задних рядов – установлены еще две панели, расположенные по разным сторонам. Кроме того, последние вышеупомянутые средства отображения установлены на поворотных кронштейнах, что позволяет изменять их направленность на президиум или в зал по необходимости.

  • Цифровая панель 86" (1 шт) - предназначена для показа специализированного контента для делегатов, размещающихся на передних рядах зала)

  • Цифровая панель  55" (2 шт) – для делегатов на дальних рядах размещения.

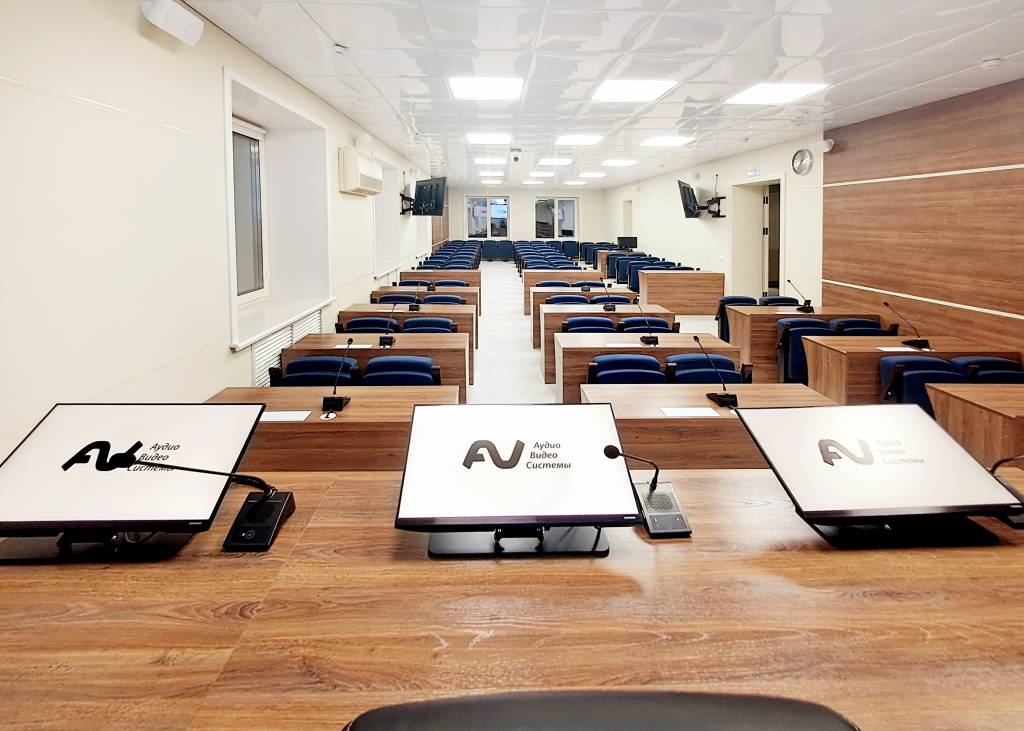

  • В президиуме, на столе установлены 3 индивидуальных монитора HP X24ih  с регулируемой по высоте подставкой + 1 аналогичный монитор на трибуне.

Все мониторы расположены на наклонных подставках, регулируемых по высоте, чтобы не закрывать спикера и сохранять возможность видеть друг друга, несмотря на наличие на столах оборудования.

Для удобства эксплуатации прилагается Презентер Logitech, позволяющий свободно управлять презентацией, переключать слайды и указывать на области изображения при помощи лазерной указки.

Система видеоконференцсвязи

  • Две поворотные IP камеры Lumens VC-A51PW, FullHD для конференций, 1080p/60.
    Одна из камер обращена в зал, вторая – направлена на президиум и трибуну. Камеры обладают 20-кратным оптическим зумом и режимом авто наведения, синхронизированной с микрофоном. Также возможно ручное управление системой силами оператора или созданием преднастройки для работы оборудования по определенным сценариям;

  • Кодек видео-конференц-связи Yealink VC880 для интеграции аудиовизуальных решений;

  • Медиастанция  AREC LS-110 2- канальная, 2 трансляции;

  • Устройство видеозахвата с микшером ATEN UC3022 CAMLIVE™ PRO UVC;

Система коммутации построена на оборудовании WyreStorm:

  • Комплект приёмника/передатчика WyreStorm EX-70-G2. Позволяют передавать HD видео и аудио, двунаправленный ИК, а так же питание на расстояние до 70 метров.

  • Медиастанция 2- канальная, 2 трансляции, AREC LS-110

  • Разветвитель HDMI  WyreStorm SP-0104-H2

  • Матричный коммутатор WyreStorm MX-0808- H2A-MK2

Система звукоусиления

  • Аудиоматрицы EXELL ELT1616. Данный процессор может обрабатывать как аналоговые, так и цифровые сигналы и обладает большими преимуществами благодаря своим основным алгоритмам, которые включают AEC (Подавление эха), AFS (Подавление обратной связи), ANS (Подавление шума), AGC (Автоматическая регулировка усиления), дакер и др.;

  • Четырехканальный низкоомный усилитель  Audac EPA254.

Фоновое озвучивание помещения

  • Акустические системы Audac ATEO4MK2/W – 8 шт.

    Акустические системы распределены по зонам и настроены соответствующим образом: для дальних рядов звук задан чуть большей громкости, для передних рядов – тише, для комфорта участников.

Конференц – система включает в себя центральный блок конгресс-системы, предназначенный для управления микрофонными пультами делегатов, а также проведения голосования без участия оператора, а также микрофонные пульты для делегатов.
  • Центральный блок TAIDEN HCS-4100MC/52 отличается повышенной надежностью благодаря топологии подключения «цепочка/замкнутая петля», предусмотрено удаленное управление, диагностика и обновление, а также встроенная функция многоканального интеркома;

  • Микрофонный пульт председателя TAIDEN HCS-4338NC_D/50;

  • 13 микрофонных пультов TAIDEN HCS-4338ND_D/50 для делегатов.

Что немаловажно на массовых встречах высокого уровня данная система имеет высокий уровень устойчивости к радиопомехам от мобильных телефонов и совместимых устройств. Ну и при необходимости имеется возможность подключения дополнительного конденсаторного или динамического микрофона, что увеличивает спектр действий участника конференции.

Система управления

  • Центральный контроллер iRidium server UMC

  • Для удобства работы, все вышеперечисленное оборудование свели в единую систему управления. Управление осуществляется с ПК оператора или планшета Apple iPad.

Учитывая, что данное решение разрабатывалось для конференц-зала государственного учреждения и предполагаются встречи особой важности, нами было предусмотрено использование терминала ВКС с защищенным каналом связи, для конфиденциальных переговоров. Также предусмотрены варианты обычных соединений с помощью популярных сервисов Zoom, Skype и другие.

Возможность развития проекта после реализации⁠ Возможность развития проекта после ре

Реконструкция зала заседания Администрации положило начало планированию проведения аналогичных работ в еще нескольких помещениях здания. Вновь установленные системы также смогут быть интегрированы в единый мультимедиа комплекс.

По просьбе Заказчика в общую систему были уже подключены 2 существующих у него ранее радиомикрофона.

Также предусмотрена возможность расширения системы управления и подключения, при необходимости, еще до 20 устройств управления оборудованием.

Первые заседания в обновленном конференц-зале уже проведены. Инженеры компании «АудиоВидеосистемы» поддерживают Заказчика личным присутствием на знаковых мероприятиях. Система отлично показывает себя в работе. Особым удовольствием стало получить официальное благодарственное письмо от Администрации города Горно -Алтайск «за высокий профессионализм, стремление к взаимодействию и индивидуальный подход в работе на всех этапах от проектирования до настройки и запуска мультимедийного оборудования, что стало залогом своевременного и качественного оснащения зала заседаний, где принимаются важные решения для города».

За 17 лет работы на рынке мультимедиа было оснащено множество залов и помещений, есть отработанные схемы и зарекомендовавшие себя комплекты, но мир меняется, и мы успешно адаптируемся под новые реалии. В данном решении мы подтвердили гипотезу, что ранее не популярные и не используемые в нашем портфеле проектов бренды оборудования могут отлично показывать себя в работе, сохраняя при этом бюджет заказчика почти в 2 раза.
