ГАУЗ «МКДЦ» Палата отрицательного давления

Адрес объекта: г. Казань, ул. Карбышева, д. 12а
Реализация проекта: с 20.07.2021г. по 01.11.2021г.

Основное предназначение:

Палата отрицательного давления - это способ изолирования, который используется в больницах и медицинских центрах для предотвращения перекрестного загрязнения от комнаты к комнате. Это предполагает вентиляцию, которая создает «отрицательное давление» (давление ниже окружающей среды), чтобы воздух мог поступать в изоляционную комнату, но не выходить из неё, поскольку наружный воздух будет поступать из областей с более высоким давлением в область с более низким давлением и тем самым предотвратит попадание загрязненного воздуха в соседние помещения. Эта методика используется для изолирования больных воздушно-инфекционные заболевания, такие как: туберкулез, корь, ветряная оспа, тяжелый острый респираторный синдром (ОРВИ-CoV), респираторный синдром Ближнего Востока (MERS-CoV), грипп и коронавирусная болезнь COVID- 19

Второстепенное предназначение:

Палата в которой осуществляется медицинская помощь в рамках программ платных услуг на условиях добровольного медицинского страхования и индивидуальных договоров.

Постановка задачи

Фоновый звук в палате для воспроизведения музыки, способствующей оздоровлению пациента
Устройства онлайн телевидения и прочего медиа контента
Световое оборудование палаты и сан. узла
Система раздвижных штор
Система управления оборудованием

Разработка и решение

Предварительное ознакомление и начало разработки проекта: март 2019 года. В предоставленный дизайн были внедрены видимые компоненты инсталляции, а именно: миниатюрные акустические системы k-array, оборудование отображения LG и система управления Extron и Xilica xTouch. Далее, немного детализации, помятуя о концепции и её разделах:

Создание объемной звуковой картинки для натурализации музыкального материала, способствующего оздоровлению пациента. Учитывая практику реального применения, возможно воспроизведение совершенно различного аудио контента: звуки природы, расслабляющая музыка, прослушивание аудио через «гостевой» канал Bluetooth или Bluetooth планшета iPad со встроенной системой управления. Возможен просмотр кино и так далее. Пациенты разные, вкусы и потребности тоже.
Источники звука: HDMI деэмбеддер Crestron HD-XSP surround sound processor для HDMI устройств, модульный проигрыватель Audac XMP44 в составе с: BMP40 (2), FMP40, ANX44 Dante audio
Многоканальный аудио, и не только, процессор Xilica FR1. Открытая архитектура прибора, позволяющая собрать все сигналы (аналог/Dante) и поканально раздать их (Dante) на каналы усилителей, в уже обработанном состоянии
Используемые усилители DPA серии с интерфейсом Dante: DPA804 (1), DPA404 (3)

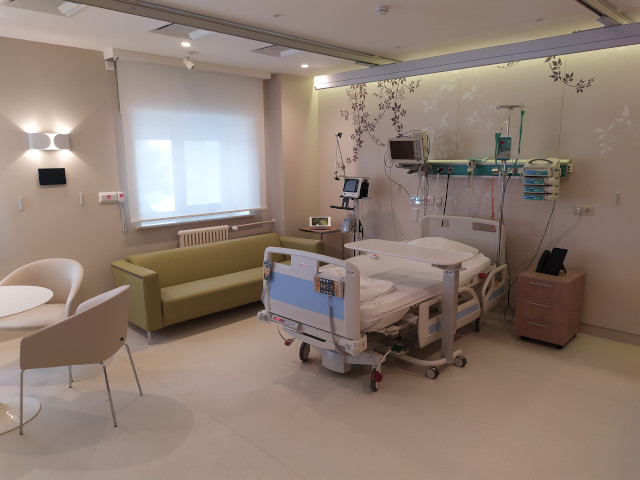

В палате пациента (видимое оборудование) применены акустические системы k-array серий: Vyper, Lyzard, Tornado и Rumble. Количество акустических систем, практически не видимых на первый взгляд, симметрично центрированы, привязаны и ориентированы на пациента (в положении лёжа и сидя). Благодаря легким канальным сдвигам в surround каналах стен и потолков, задан объем, в том числе для стереоаудио материала. Модели их количество приведены ниже:

• Vyper KV25W (2шт) - front
• Lyzard KZ14W (8шт) - surround & rear
• Tornado KT2W (3шт) - center (cell)
• Rumble (1шт) - subwoofer (slim wall)

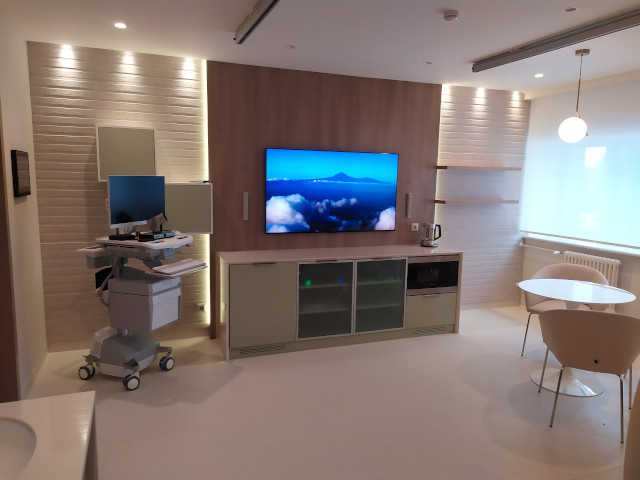

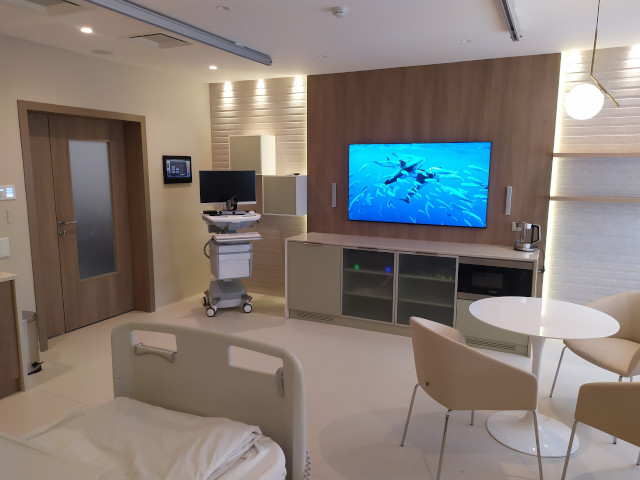

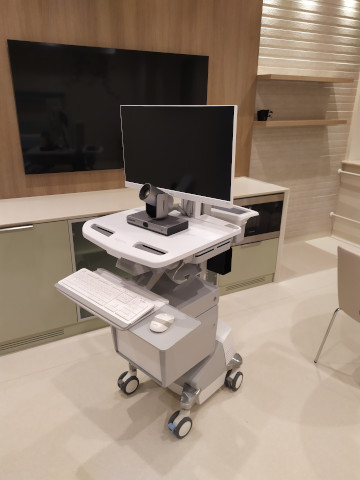

Устройства онлайн телевидения и прочего медиа контента. Телевизор LG OLED в паре с Яндекс АВ контентом. Просто и очень понятно пациенту

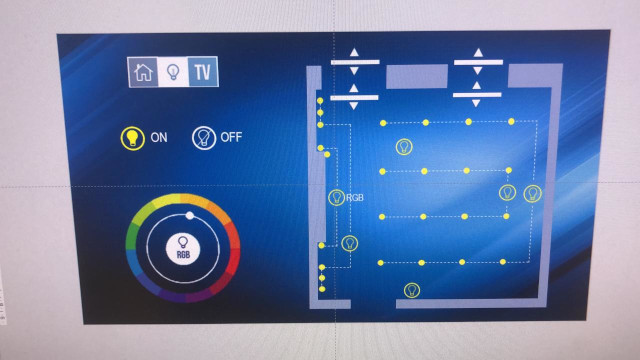

Освещение пространств: основной свет (многоканальный), дополнительный (управление цветом), ночной (дежурный). Световые зоны и типы света наглядно и по зонам определены в системе управления Extron установленной при входе, а также на панелях в непосредственной близости к пациенту
Система раздвижных штор и Black Out, также выведены в системе управления Extron и на панелях около пациента
В сан. узел, также установлен фоновый звук, с отдельным источником воспроизведения: Audac XMP44 и модуля FMP40. В потолочную часть установлена акустическая система Audac Celo6 2-way 6’

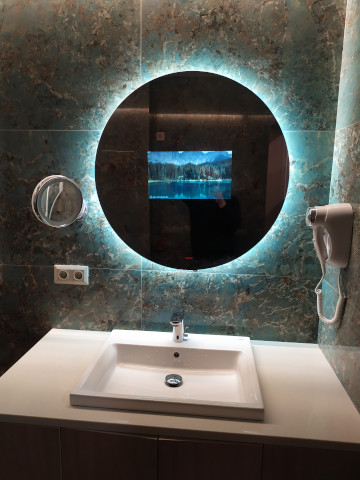

В тело зеркала сан. узла интегрирован ПК (пример применения: расписание процедур, назначения врача, результаты диагностики и многое другое, чего бы Вам хотелось знать о себе).
Организация управления аудио, видео и инженерного оборудования реализована в системе Extron (сенсорная панель при входе) и дублирующих ее панелей (клавиши и потенциометры) в непосредственной близости к пациенту. Более детальная и наглядная система управления звуком описана на панели Xilica xTouch, в центре палаты на стене у гостевого столика. Системы управления Extron и Xilica xTouch, также дублируются на планшете iPad на столике пациента.
