Комплекс мультимедийных решений головного офиса АО «ГК НПС». ВЛКСМ Инжиниринг

Номинация «Лучший интеграционный проект в сфере корпоративных пространств и офисов»

Премиальное решение

ВЛКСМ Инжиниринг

Комплекс мультимедийных решений головного офиса АО «ГК НПС»

Описание проекта

Основная цель — комплексное оснащение офисных помещений современным мультимедийным оборудованием для обеспечения эффективной работы, коммуникации, а также комфортного пребывания сотрудников и гостей компании.

Задачи проекта

Основная: внедрение мультимедийных решений в гостевых переговорных комнатах, переговорных комнатах Топ-менеджмента и руководящего состава.
Дополнительная: оснащение мультимедийным оборудованием общественных зон офиса.

Процесс и особенности реализации проекта

Техническое задание было разработано совместно с Руководителем Проекта и ИТ-службой Заказчика, а также с учетом всех требований по дизайну и архитектуре помещений. Применен нестандартный и индивидуальный подход для реализации поставленных Заказчиком задач. В проекте использованы самые передовые мультимедийные решения, что позволило добиться максимальной функциональности и удобства использования.

План технического оснащения офисных помещений

Здание офиса представляет собой 11-этажное строение, в котором мультимедийными решениями оснащены 10 этажей, в том числе 20 переговорных комнат.

На первом этаже сделан акцент на создание привлекательной и информационной среды.

В зоне ресепшена располагаются информационные экраны для приветствия посетителей и отображения информации, касающейся внутренних новостей и мероприятий компании. В столовой над зоной раздачи размещен 19-ти метровый экран, создающий современную информационную среду. Дополнительной задачей стала установка и наполнение видеоконтентом светодиодной инсталляции «Новогодняя елка» для создания праздничной атмосферы.

Один из этажей отведен для переговоров. Тут реализована концепция трансформируемого пространства для проведения деловых встреч. Переговорные зоны организованы в формате модульных блоков, включающих два варианта конфигурации: блок на три переговорные комнаты и блок на шесть переговорных комнат.

Конструктивное решение предусматривает возможность гибкой трансформации пространства, что позволяет оптимизировать использование площадей в соответствии с текущими потребностями. Техническое оснащение переговорных включает системы видеоконференцсвязи, обеспечивающие возможность проведения удалённых совещаний и деловых встреч.

Функциональная организация пространства направлена на создание комфортных условий для проведения деловых переговоров различного формата. Модульная конструкция переговорных позволяет адаптировать помещения под конкретные задачи.

На типовых этажах, где работают сотрудники компании, в приветственных лаунж-зонах, а также зонах отдыха (кофе-поинтах) установлены информационные дисплеи, позволяющие ежедневно транслировать для сотрудников корпоративные новости и анонсировать мероприятия, а также размещать информацию о ценностях Группы компаний.

На VIP-этаже, где размещен Топ-менеджмент Группы оборудовано: 5 персональных переговорных комнат для конфиденциальных встреч, 6 многофункциональных переговорных с возможностью изменения конфигурации помещений под различные форматы мероприятий. Также тут расположено единое помещение операторов, откуда производится управление и поддержка всех проходящих конференций специалистами АО «ГК НПС».

Техническое описание мультимедийного оснащения

Используемое оборудование

В проекте применено оборудование торговых марок ЦРСС и CEMS (Передовые Мультимедийные Решения).

Первый этаж

Мультимедийное оснащение:

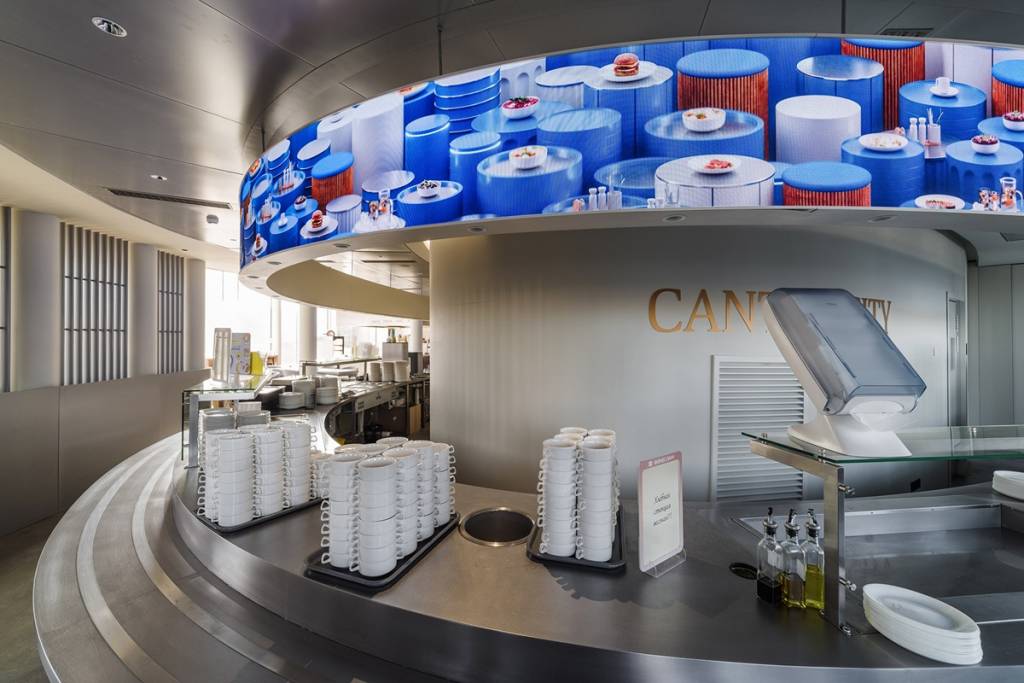

Видеостена столовой: светодиодный экран 19 м (P1.25, 18.88×0.48 м) для отображения меню, промоакций и корпоративных новостей под управлением системы Digital Signage.

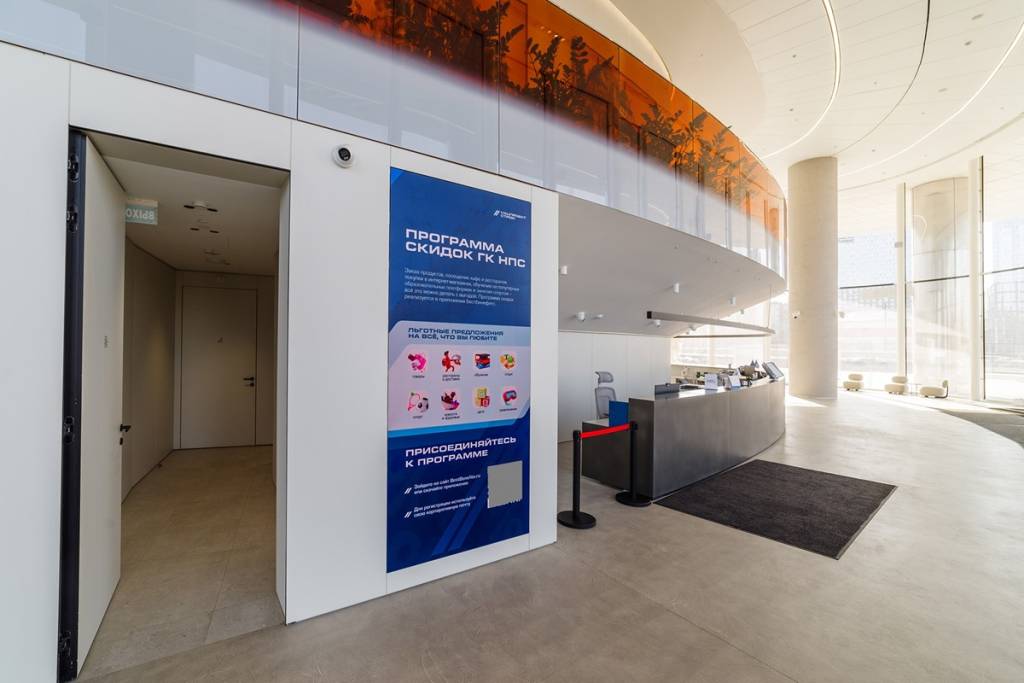

Информационный экран ресепшена: COB-технология (P0.9, 3×1.35 м), интегрирован в систему Digital Signage.

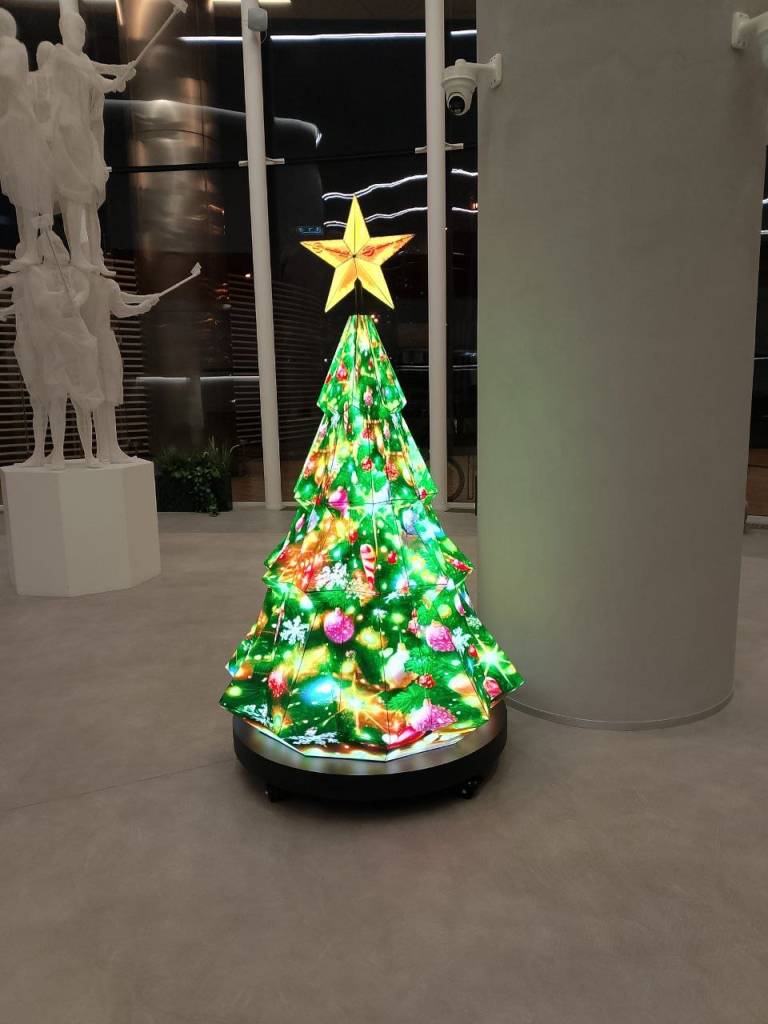

Новогодняя светодиодная инсталляция «Ёлочка». Собрана на объёмном каркасе с использование нестандартных треугольных LED-модулей, подключенных к контроллеру, формирующему объёмное динамичное изображение, загружаемое локально в память контроллера с ноутбука.

Этаж переговорных

Переговорные помещения-трансформеры:

Конфигурация: 9 помещений с возможностью трансформации.
Техническое оснащение:

Блок из трёх переговорных: стационарные интерактивные экраны 65″ 4K (3 шт.) + торцевой экран 85″ 4K.

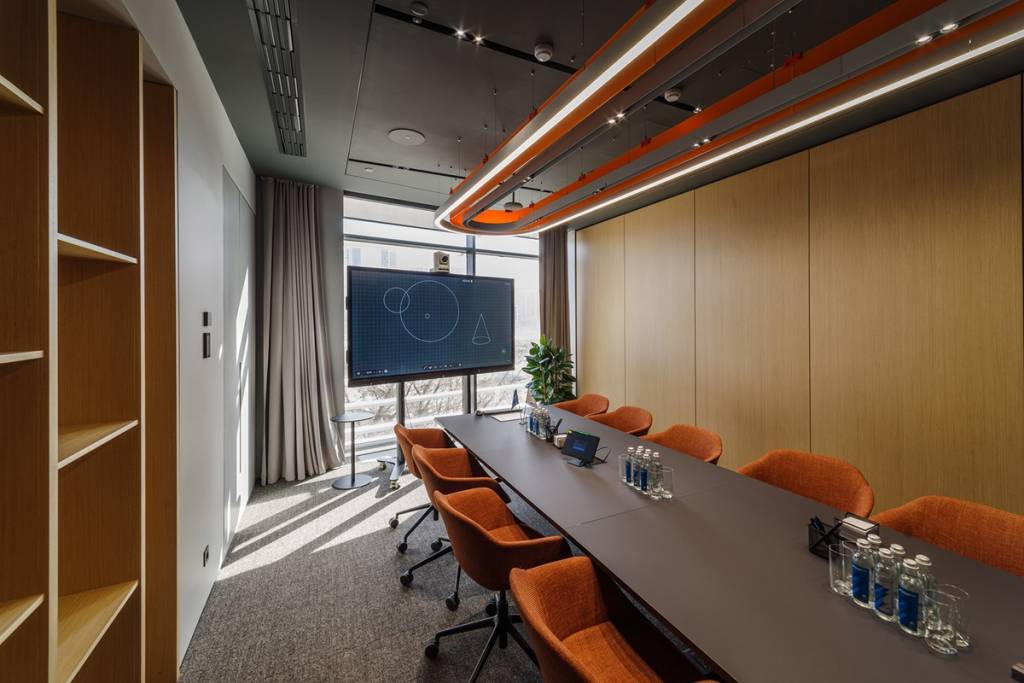

В блоке из шести переговорных предусмотрены мобильные стоки с интерактивными средствами отображения с установленными над ними PTZ камерами последнего поколения 4К60fps 20 кратным оптическим зумом, 12 кратным цифровым зумом и прецизионной оптикой

Каждое помещение оборудовано двумя цифровыми потолочными микрофонными массивами, обеспечивающими полное покрытие помещений в любой конфигурации и вписанными в дизайн помещений.

Каждое помещение оборудовано 4 цифровыми потолочными акустическими системами с Dante-технологии, работающие в связке с цифровыми аудиоматрицами Dante, позволившее осуществить перенастройки звука, для использования в любой конфигурации помещений.

Для удобства подключения в полах и в столах предусмотрено достаточное количество мультифункциональных лючков подключения сигналов таких как HDMI, LAN, USB и электрические розетки. По мимо проводных подключений предусмотрена возможность беспроводного подключения ноутбуков при помощи донглов.

Коммутация выполнена гибридно с этажным узлом, локально использованы приемо-передатчики HDMI и USB по LAN (медным линиям связи 1Gb/s). Для коммутации с операторской 11 этажа использованы оптические линии связи, коммутируемые в ЦОДе −1 этажа. Также в этажном узле связи расположены промышленные компьютеры для организации ВКС сессий. Одновременно коммутация организована таким образом, что позволяет использовать аппаратные кодаки, предназначенные для руководящего состава и расположенные в коммутационном узле 11 этажа.

Типовые этажи

Информационная инфраструктура:

Особое внимание в проекте было уделено созданию привлекательной информационной среды. Для этого при в ходе в лифтовые холлы были вертикально за стеклом вписаны в дизайн 85 дюймовые промышленные средства отображения 4К, под управляем Digital Signage. Архитектура решения Digital Signage выбрана сервер—медиаплееры.

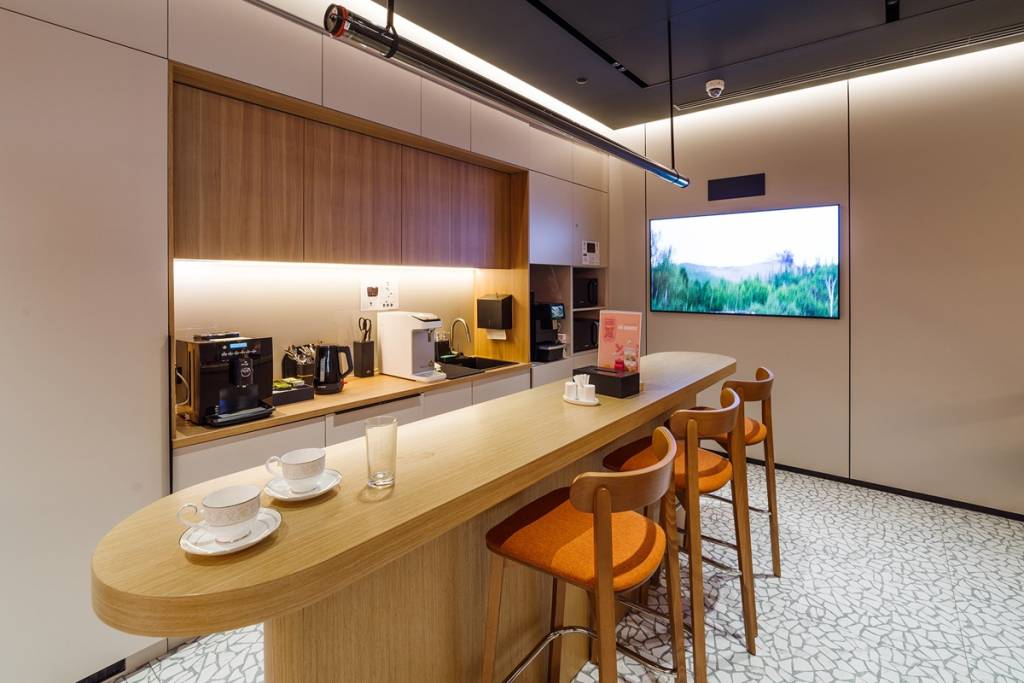

Одновременно на каждом этаже предусмотрено по два кофепоинта, где так же предусмотрены локальные средства отображения 65 дюймов 4К, с дополнительном функционалом звукового сопровождения, так же под управляем Digital Signage

VIP-этаж

Переговорные помещения:

Персональные переговорные (5 шт.):

Три из пяти переговорных были выполнены аналогично помещениям переговорного этажа.

Две выполнены индивидуально с полным резервированием:

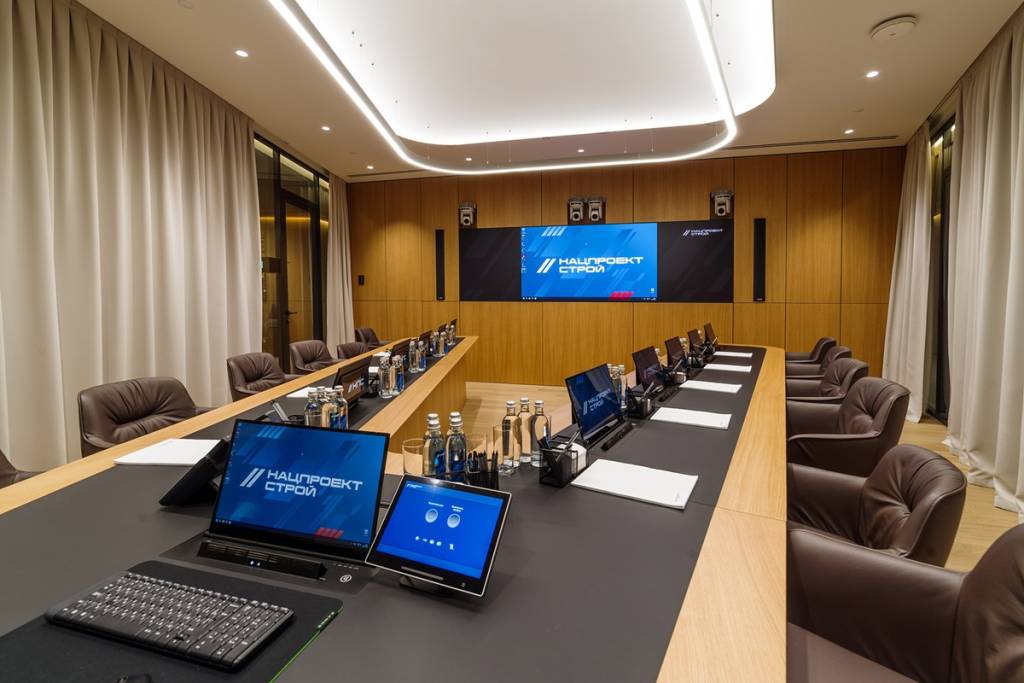

Переговорная нестандартной формы V-образная. Переговорную реализовали в минималистичном стиле, но с широким функционалом.

Для основного средства отображения был выбран LED-экран с шагом пикселя р0,9 и габаритами 3,5×0,97м, что позволило использовать универсально поле отображения как два экрана Full HD, как общее поле отображения или сегментно центральное поле.

Для участников предусмотрены индивидуальные средства отображения 3 в 1. Моторизированный сенсорный монитор 17 дюймов Full HD, имеющий три режима работы, повтор основного экрана. Возможность трансляции презентации во время ВКС. И отдельный режим планшета, для доступа к корпоративным ресурсам компании, при переключении на NUC, со встроенным андроидом. Так же в одном блоке с экраном предусмотрена электронная табличка участника, являющаяся полноценным ЖК экраном и позволяющая выводить любое изображение и текст. Так же в конструктив основного блока с экранами встроен цифровой микрофонный массив настраиваемой диаграммы направленности подключённый параллельно к основному и резервному блокам конгресс системы.

В качестве звуковой системы использованы цифровые звуковые колонны с технологией Dante в связке с аудиопроцессором, позволившие настроить звук как виртуальные наушники для председателя, не искажая звуковую картину для делегатов.

В качестве системы видеосъёмки использовались 4 PTZ камеры последнего поколения 4К60fps 20 кратным оптическим зумом, 12 кратным цифровым зумом и прецизионной оптикой. За наведения камер отвечает центральный блок конгрессистемы, при активации докладчиком микрофона, соответствующая предустановке камера берет его крупный план. Общий план предусмотрен одной из центральных камер.
Для обеспечения возможности подключений внешних источников предусмотрены скрытые лючки и разъёмами HDMI, LAN, USB и электрические розетки.

Для возможности грубой настройки председателем параметров конференции предусмотрена программируемая панель управления, подключенная к центральному процессору управления.

Для обеспечения организации ВКС использованы аппаратные кодаки ВКС, а для WEB-конференций предусмотрены промышленные компьютеры в связке с мультимедийными шлюзами.

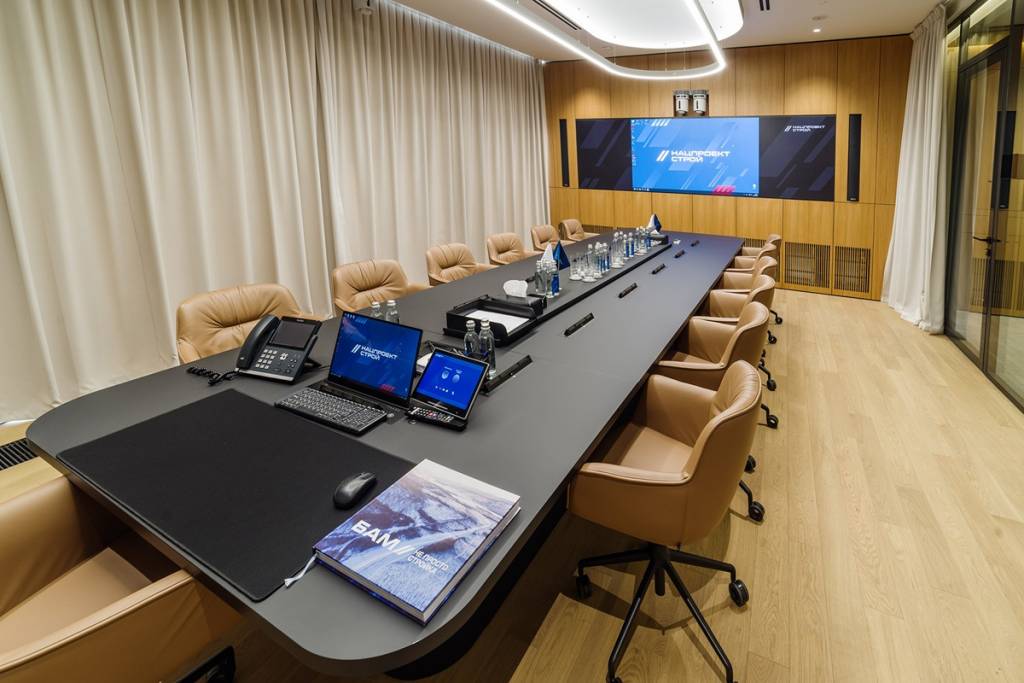

Основная переговорная генерального директора выполнена с использованием аналогичных технических решение, что и V-образная, за исключением, использования у делегатов моторизованных пультов, где каждый является цифровым микрофонным массивом настраиваемой диаграммы направленности.

Коммутация организована как на этаже, так и в ЦОДе здания. Для коммутации применены HDMI матрицы 36×36, подключаемые к устройствам как при помощи оптических приемопередатчиков, так и медных.

Трансформируемые переговорные

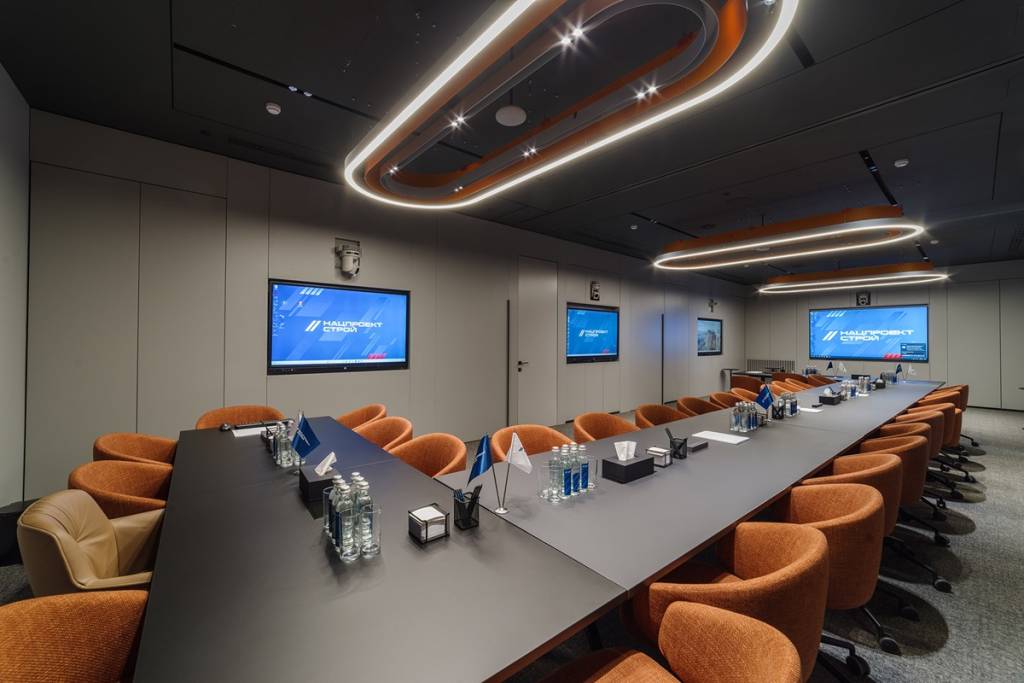

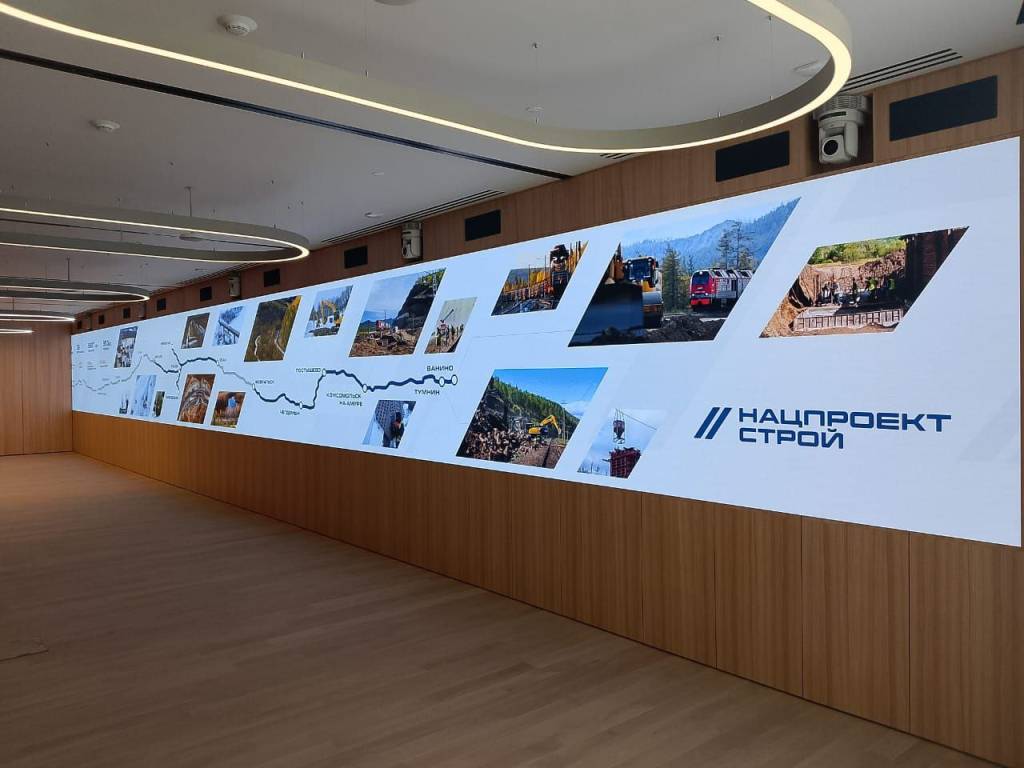

Для основного зала трансформера VIP-этажа был применен LED-экран с шагом пикселя р1,8 и габаритами 20,8×1,9м. Основной «фишкой» стало использование экрана в режиме покоя, вывод изображения с уличных камер видеоналюдения, расположенных на крыше здания. Что позволило создать виртуальное окно, при отсутствии окон в помещении.

Помимо примененных решений аналогично 3-му этажу, зал был оборудован микрофонной системой для ручных микрофонов, что позволяет расширить использование данного мультимедийного пространства.

10 (23).jpg

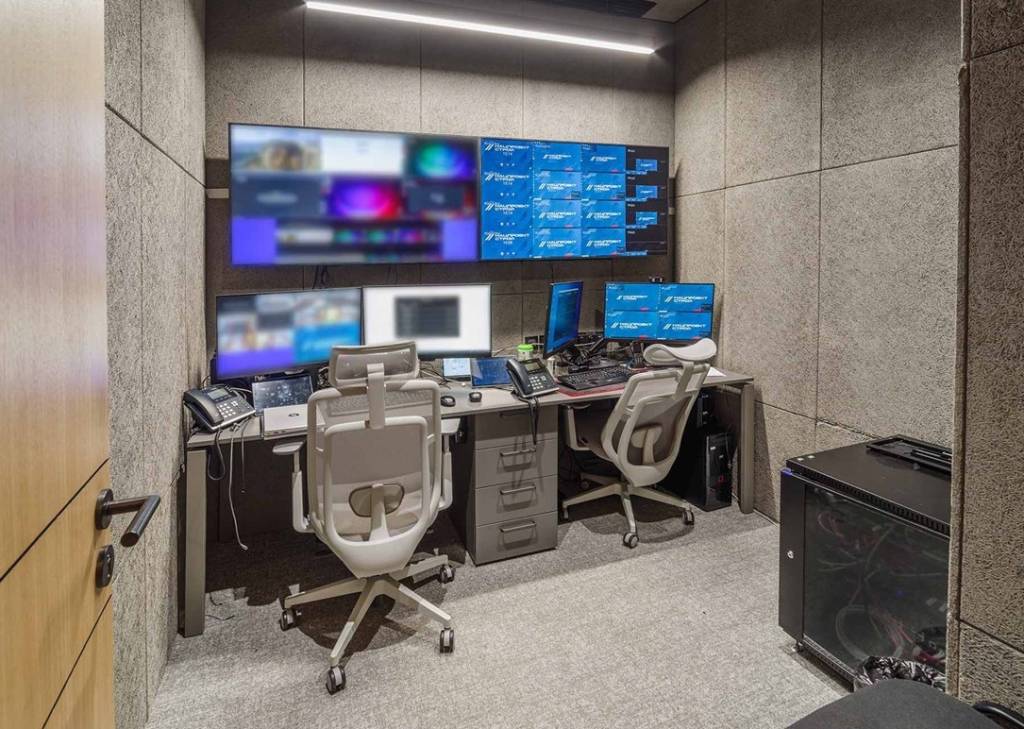

Операторская комната

Операторская представляет собой специализированный централизованный пункт управления всеми мультимедийными системами и переговорными комнатами здания. Здесь сосредоточены ключевые элементы управления инфраструктурой здания.

Основой системы управления является стек программируемых аппаратных процессоров управления, позволяющих контролировать параметры установленного мультимедийного оборудования. Интерфейсом управления служат 10″ панели управления, планшетного типа, на которых размещена функциональная мнемосхема помещений с управляемым оборудование. Одной из приоритетных задач управления является бесшовное переключение основного комплекта оборудования на резервных.
Для управления камерами предусмотрены пульты управления камерами позволяющие оперативно производить корректировки их наведения.
Система отображения построена на двух 55″ жидкокристаллических средствах отображения, размещенных на стенах. Также предусмотрены четыре 27″ индивидуальных средства отображения.
На систему отображения выводиться средства контроля, интерфейсы управления всем оборудованием.
Предусмотрена акустическая отдела, контроль доступа, телефония, локальные микроклимат и освещение.

01 (2).jpg

Итоги реализации проекта

Результатом внедрения стало создание современного многофункционального пространства, соответствующего актуальным требованиям к мультимедийному оснащению объектов корпоративного уровня.

Ключевые достижения проекта:

Комплексное решение по интеграции мультимедийных систем.
Высокая функциональность всех элементов инфраструктуры.
Эргономичность пространства для всех категорий пользователей.
Масштабируемость системы для дальнейшего развития.

Практическая ценность реализованного проекта заключается в создании оптимальных условий для эффективной работы сотрудников и проведения деловых мероприятий различного формата.

Техническое оснащение обеспечивает:
