Конференц-пространство для Росреестра ДНР

ЗАКАЗЧИК

Федеральная служба государственной регистрации, кадастра и картографии — государственная орган, ответственный за ведение кадастрового учёта недвижимого имущества и регистрацию прав на объекты недвижимости. В рамках развития инфраструктуры государственной власти в Донецкой Народной Республике мы создали современный конференц-зал для совещаний, презентаций и видеоконференций для Управления Росреестра по ДНР.

ЗАДАЧА

Перед интегратором стояла задача создать многофункциональный конференц-зал на 260 посадочных мест с полнофункциональной мультимедийной инфраструктурой и гибкими сценариями использования в помещении нестандартной геометрии.

Ключевые требования:

• работа в различных, в том числе гибридных, сценариях: доклады, совещания, ВКС, презентации

• удобный доступ к просмотру контента из любого места в зале

• качественная разборчивость речи при сложной акустике помещения

• удалённый доступ оператора из отдельного помещения, удаленно расположенная серверная

• интеграция ВКС и BYOD-сценариев

• зонирование звука в зависимости от заполненности зала

• автоматизация управления

• скрытый эстетичный монтаж оборудования

Всё это — в условиях ограниченной инфраструктуры (транспорт, логистика грузов и персонала), нестабильной среды и необходимости выполнять работы в максимально сжатые сроки.

РЕШЕНИЕ

Проект, как и полагается, начался не с оборудования, а с понимания задач, сценариев и особенностей объекта.

Конференц-зал создавался в рамках реконструкции рабочих пространств, а значит, решение с самого начала должно было не просто «встать в помещение», а аккуратно встроиться в уже заданную архитектуру. При площади около 300 м² и вместимости 260 мест зал должен был одинаково уверенно работать и как площадка для совещаний, и как пространство для презентаций, и как полноценный узел гибридного взаимодействия. То есть задача была не собрать набор оборудования, а заставить его работать как единый организм.

Инфраструктура: всё решается на первом этапе

Та часть любого проекта, которую зритель не увидит, но именно она обычно и решает судьбу всей инсталляции.

Была выполнена разработка мультимедийной системы и кабельной инфраструктуры. Прокладка кабельных трасс по потолку, стенам и полу была организована ещё на этапе черновых работ. В результате мы заранее подготовили скрытые точки подключения и избежали компромиссов на финише — когда техника уже смонтирована, а архитектура начинает мстить за каждую недооценённую мелочь.

Визуальная система: обзор из любой точки

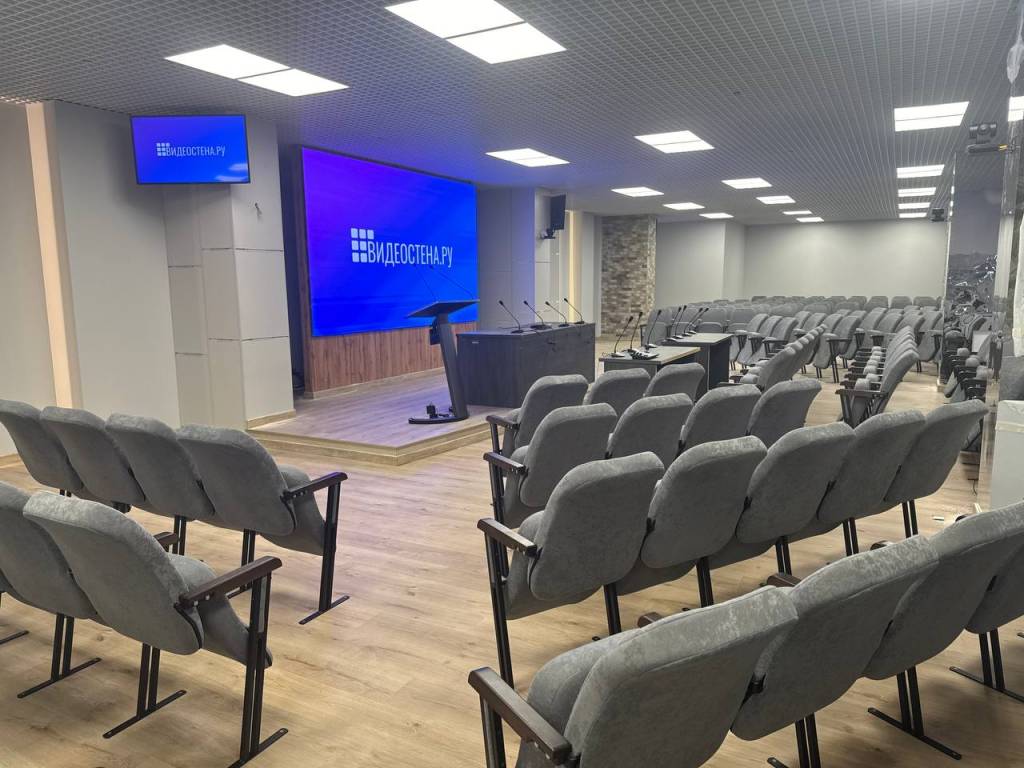

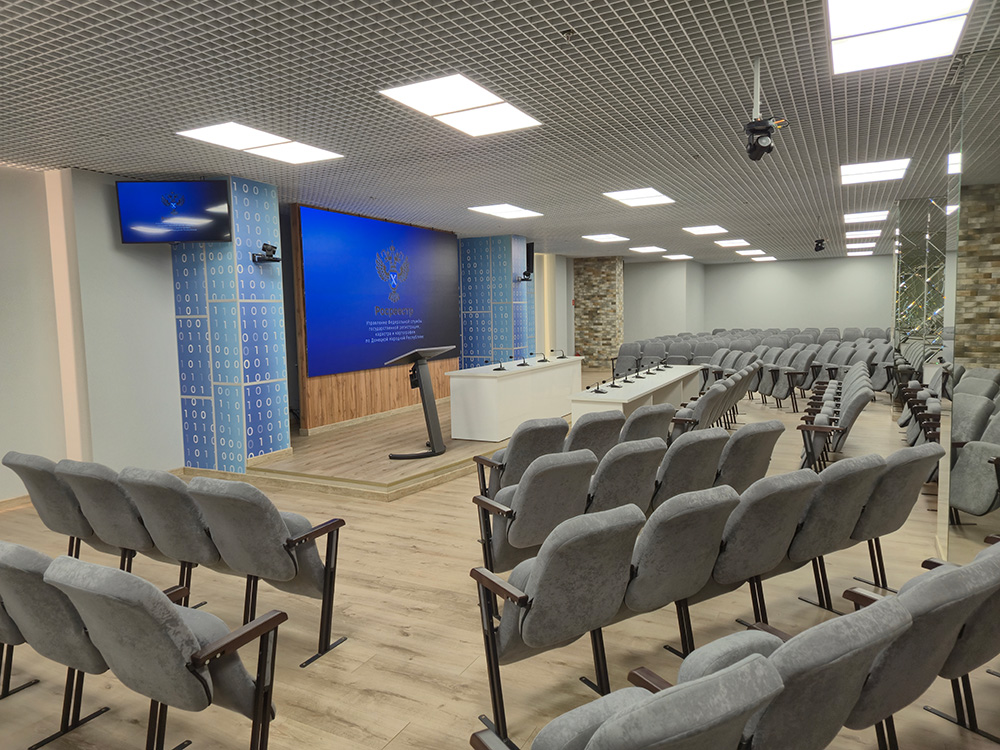

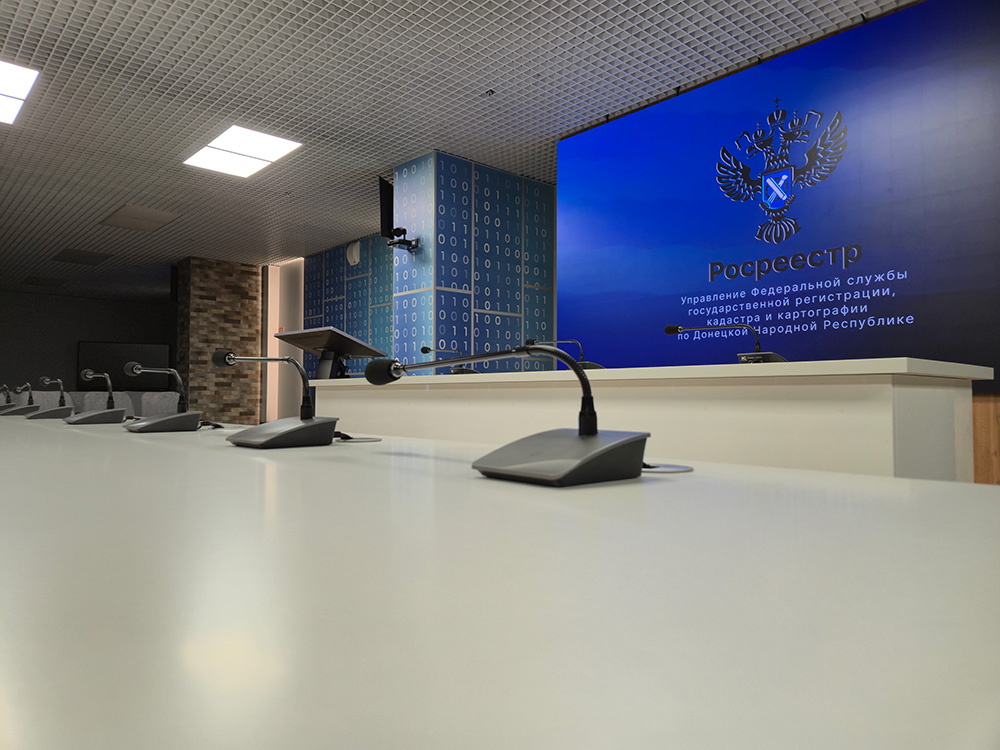

Центром визуальной системы стал светодиодный экран Unilumin COB размером 3,6×2,03 м с шагом пикселя 1,5 мм. Его смонтировали и откалибровали как основной носитель визуального контента в зале.

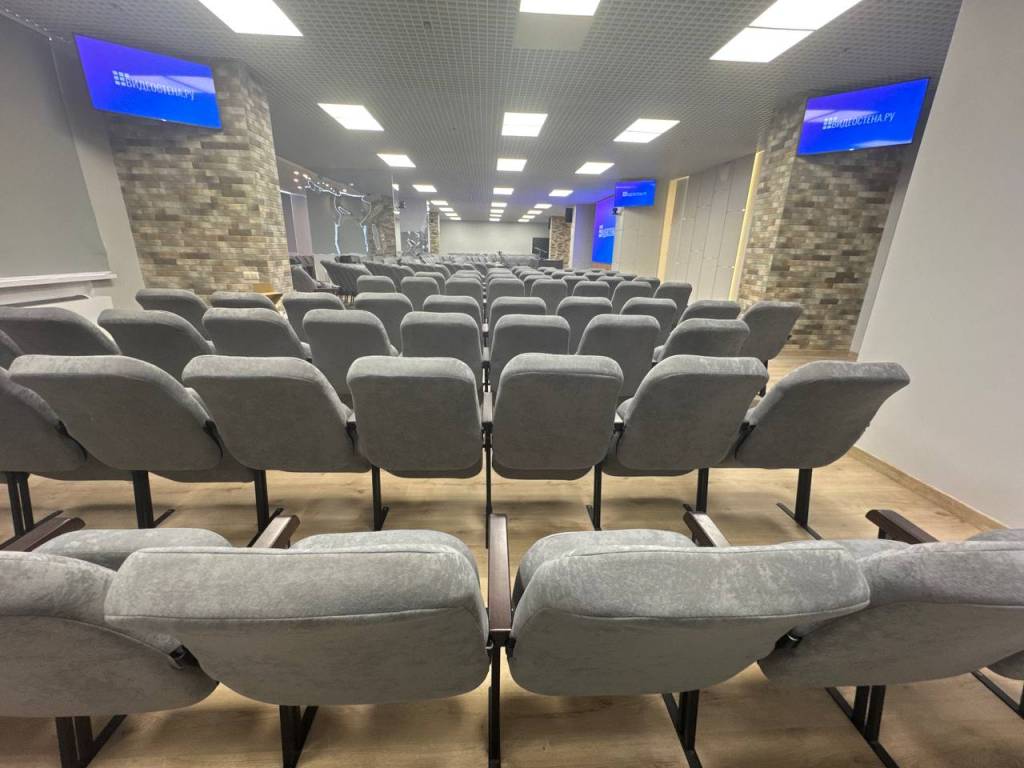

Но сам по себе главный экран не решал задачу полностью: из-за того, что помещение обладает не стандартной прямоугольной геометрией, а содержит колонны и веерное расположение зрительских мест, нужно было исключить эффект «главное видно первым рядам, остальные подключаются к воображению». Поэтому мы реализовали дублирование информации на профессиональных ЖК-панелях EliteBoard, распределённых по всем частям зала.

В результате визуальная среда стала действительно равномерной: изображение читается из любой точки под любым углом обзора.

Акустика: борьба с эхом, зонирование, скрытый монтаж

Отдельного внимания потребовала акустика помещения. Из-за вышупомянутых особенностей помещения имел место явно выраженный эффект «пархающего эха» — тот самый неприятный случаем, когда звук не просто отражается, а как будто начинает жить собственной насыщенной жизнью.

Поэтому до монтажа был выполнен акустическое моделирование, а система звукоусиления построена с делением на зоны в зависимости от заполнения зала. Таким образом удалось не «заливать» помещение звуком равномерно и бездумно, а управлять им осмысленно.

Потолочная акустическая система на базе BIAMP была спрятана за подвесным потолком, так что с точки зрения интерьера техника осталась почти невидимой при сохранении разборчивости звука.

Конференц-система и микрофоны: порядок вместо хаоса

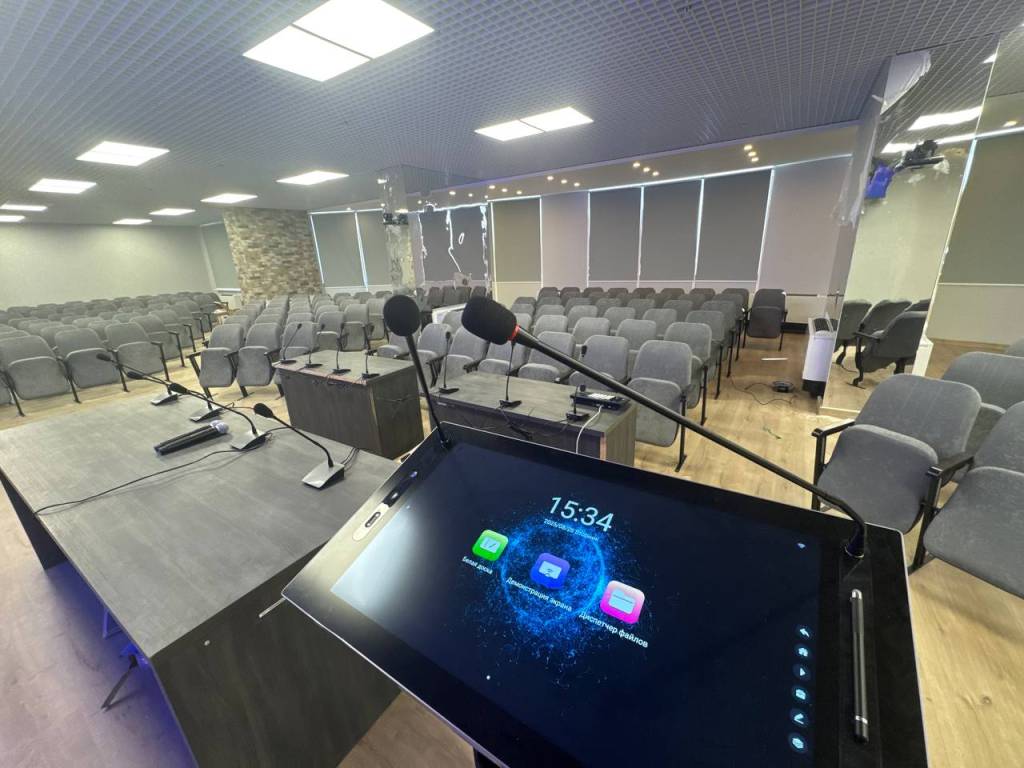

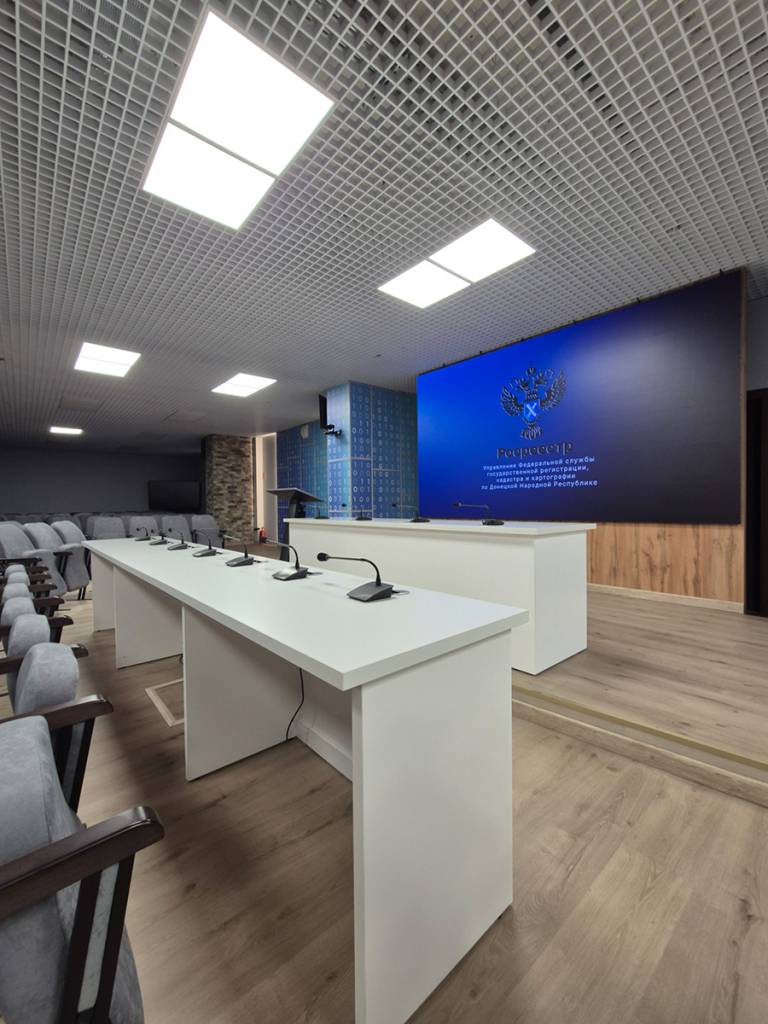

Для работы докладчиков и участников была реализована полноценная конференц-система на базе ITC: пульт председателя, пульты делегатов и центральный контроллер.

Для диалога с залом дополнительно предусмотрели ручные беспроводные микрофоны Intrend с приёмником. Такая конфигурация позволила сохранить формальную структуру обсуждений, но не лишать зал живого взаимодействия — потому что любая конференция становится заметно полезнее, когда имеет место дискуссия, а не монолог.

Видеосистема и ВКС: зал как студия

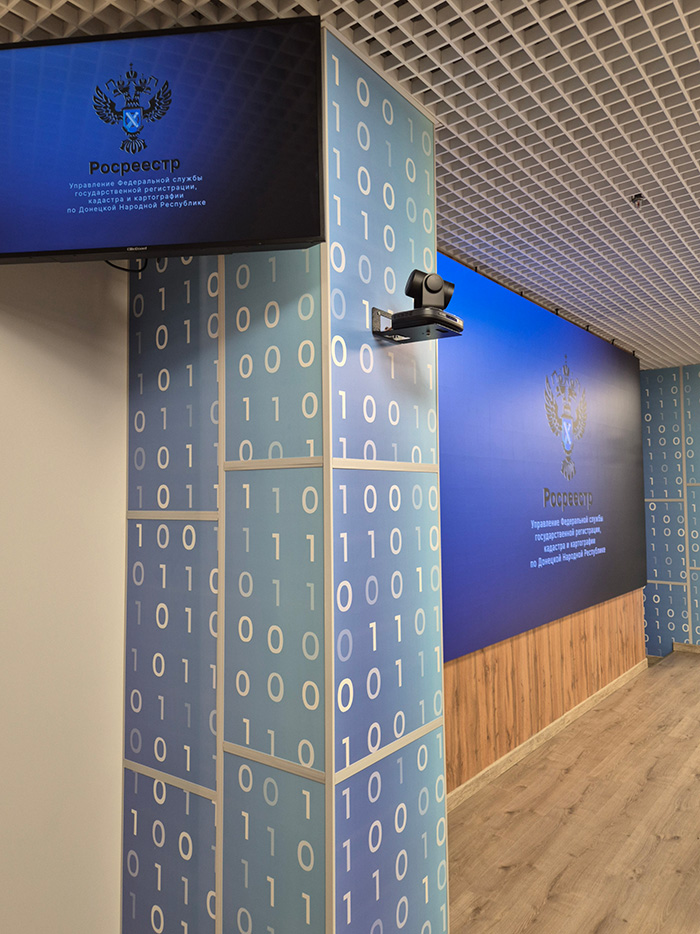

Видеоподсистема была построена на PTZ-камерах Infobit: две камеры работают на зал, ещё две — на сцену, а управление ими организовано через отдельный контроллер.

Это дало залу полноценную логику видеосъёмки и трансляции: оператор может гибко работать с планами, формировать картинку под разные сценарии и поддерживать видеоконференцсвязь без лишней хореографии на площадке.

Дополнительно была реализована система ВКС и BYOD-сценарий на базе Barco ClickShare, так что подключение пользовательских устройств стало частью нормальной эксплуатации в пару кликов, а не приключением перед началом каждого мероприятия.

Декор

Также в зале были внедрены автоматизированные рулонные шторы с настройкой режимов под различные сценарии эксплуатации зала.

Управление и операторская: инженерная скромность

Отдельной инженерной линией проекта стала организация операторского управления в условиях ограниченности пространства.

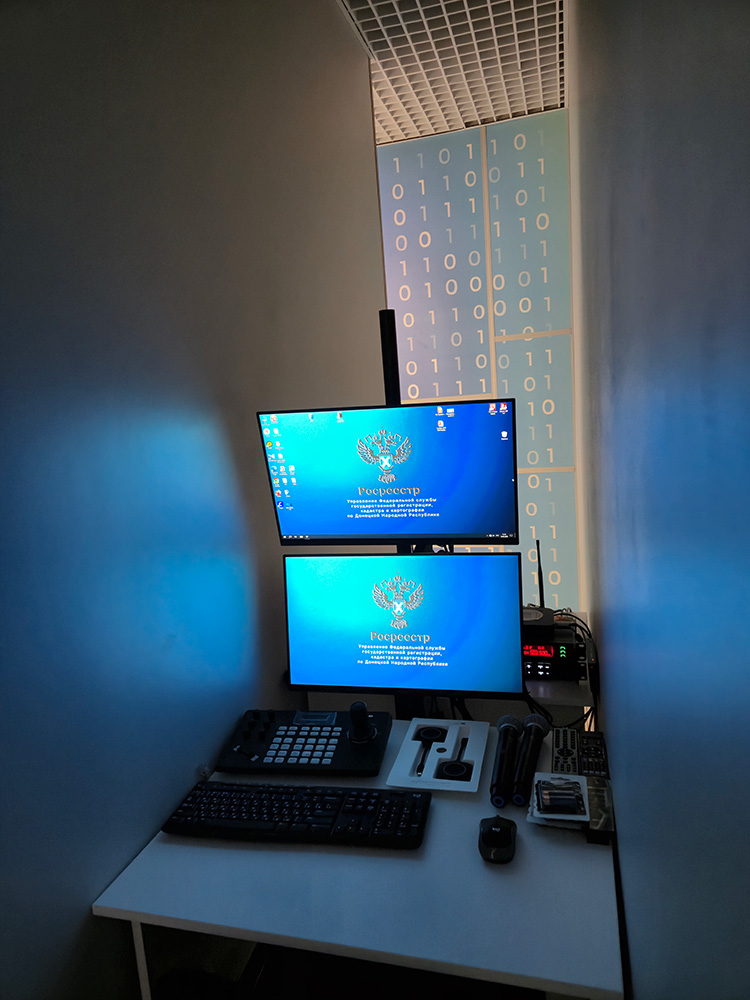

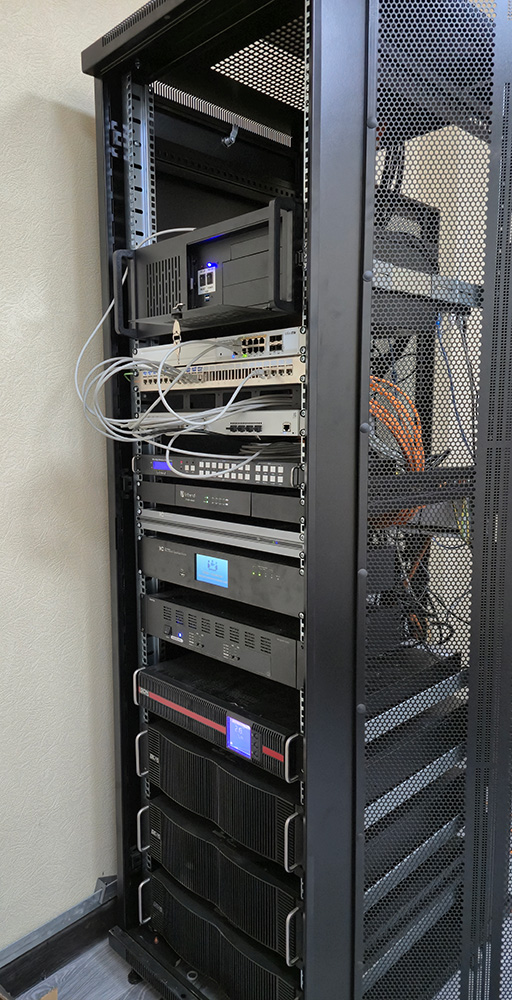

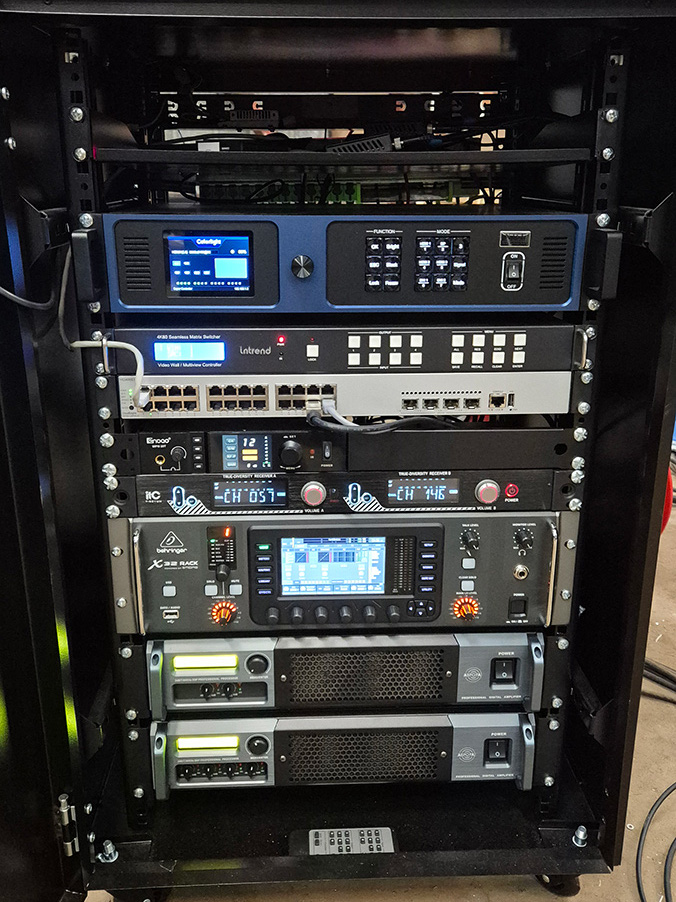

Оператор размещён в отдельно отведенной нише, а само мультимедийное оборудование вынесено в отдельную удалённую серверную. Для того чтобы это работало как единая среда, а не как два мира с редкими контактами, мы реализовали удалённый доступ с помощью KVM-удлинителя Infobit на 60 метров.

В сочетании с матричной коммутацией Intrend, HDMI-распределением и решениями Infobit по захвату сигнала это сформировало устойчивую и понятную архитектуру управления, трансляции и мониторинга.

Автоматизированные рулонные шторы с индивидуально настроенными режимами были встроены в общую сценарную логику зала, а сама система получила автоматический запуск и набор отдельных пресетов в каждой подсистеме — под разные режимы эксплуатации, согласованные с заказчиком.

То есть зал получился не просто «оборудованным», а действительно адаптивным: он может быть строгим конференц-пространством, площадкой для презентации, студией для ВКС или рабочим инструментом для гибридного мероприятия — без необходимости каждый раз пересобирать всю логику заново.

Мы выполнили доставку оборудования, монтаж, пусконаладку, обучение персонала, подготовили и передали заказчику схемы подключения сигналов и питания, а также схемы прокладки кабельных трасс.

Иными словами, система была передана не как набор устройств, а как полностью подготовленный рабочий инструмент «все-в-одном»

Немного о реальности проекта

И всё это реализовывалось в условиях ограниченной мобильной связи, нестабильного интернета, ограничений по водоснабжению и под специфическим внешним фоном.

В таких условиях система должна быть не просто «современной», а надёжной, автономной и предсказуемой.

КРАТКАЯ СПЕЦИФИКАЦИЯ ИНТЕГРИРОВАННЫХ СИСТЕМ

• Светодиодный экран COB Unilumin (шаг пикселя 1.5 мм)

• Система управления Novastar

• Профессиональные панели отображения EliteBoard

• Потолочная акустическая система (интеграция в грильято) на базе BIAMP

• Система звукоусиления и DSP-обработки

• Конференц-система (председатель / делегаты) ITC

• Радиомикрофонная система Intrend

• PTZ-камеры с контроллером управления Infobit

• Система видеоконференцсвязи (ВКС)

• BYOD-система Barco ClickShare

• Интерактивная трибуна Wize Pro

• Мобильная интерактивная панель EliteBoard

• Матричная коммутация и распределение сигналов Intrend

• Система передачи и захвата сигналов Infobit

• KVM-удлинение Infobit

• Сеть мультимедиа с PoE

• Источники бесперебойного питания Powercom

• Автоматизированные рулонные шторы



РЕЗУЛЬТАТЫ

В результате заказчик получил:

• современный конференц-зал на 260 посадочных мест

• единое мультимедийное пространство без «слепых зон» по изображению

• равномерное и управляемое звуковое покрытие с высокой разборчивостью речи и зонированием

• поддержку гибридных сценариев (ВКС + BYOD) без дополнительной настройки

• централизованное управление системой с автоматическим запуском

• удалённый доступ оператора к серверной без потери функциональности

• адаптацию системы под разные сценарии эксплуатации за счёт пользовательских пресетов

• скрытую интеграцию оборудования без нарушения архитектуры интерьера

• устойчивую работу мультимедийной системы в условиях ограниченной инфраструктуры
