Конференц-зал для АНО Мосспортразвитие. ВИДЕОСТЕНА РУ

Номинация «Лучший интеграционный проект в сфере конференц-залов»

Базовое решение

ВИДЕОСТЕНА РУ

Конференц-зал для АНО Мосспортразвитие

ЗАКАЗЧИК

АНО «Мосспортразвитие» — организация, занимающаяся развитием и популяризацией массового и профессионального спорта, а также реализацией образовательных, деловых и отраслевых мероприятий. В рамках модернизации инфраструктуры был реализован проект оснащения современного конференц-зала, предназначенного для совещаний, презентаций, обучающих мероприятий и видеоконференцсвязи.

ЗАДАЧА

Перед интегратором стояла задача создать функциональный конференц-зал с поддержкой гибридных сценариев работы, обеспечивающий высокое качество изображения, звука и удобство эксплуатации при ограниченных габаритах помещения

Ключевые требования:

поддержка различных сценариев: совещания, презентации, ВКС, обучающие мероприятия
качественное изображение с дублирование на мониторы президиума и других участников
разборчивость речи без артефактов
интеграция BYOD-сценариев для быстрого подключения пользователей
компактное и эстетичное размещение оборудования
простота управления системой без привлечения технического персонала
возможность масштабирования и модернизации в дальнейшем

РЕШЕНИЕ

Как и в любом проекте, работа началась не с подбора оборудования, а с анализа сценариев использования и особенностей помещения.

Конференц-зал проектировался как универсальное пространство, которое должно одинаково эффективно работать как для внутренних совещаний, так и для внешних мероприятий и видеоконференций. Основной задачей было не просто установить оборудование, а выстроить сбалансированную мультимедийную систему, где все компоненты работают как единая среда.

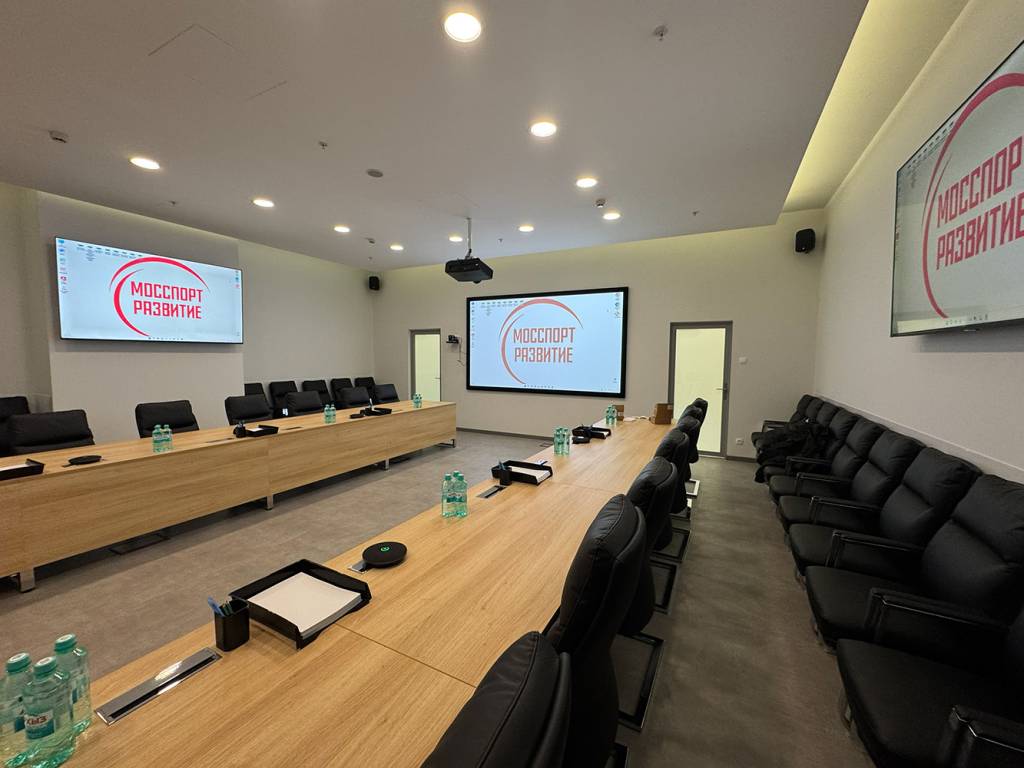

1 (56).jpg

Инфраструктура: основа стабильной работы

Была разработана коммутационная инфраструктура с учетом компактности помещения.

Все ключевые коммуникации и соединения были заранее спроектированы, что осуществить эстетичный скрытый монтаж и избежать визуальной перегрузки пространства.

Визуальная система: максимум изображения при минимальной дистанции

Центром визуальной системы стал лазерный проектор Abira AB-D90ZL с короткофокусным объективом Abira AB-DL062, работающий с экраном Lumien Cinema Home.

Дополнительно в зале установлено 2 ЖК-панели Hisense, которые используются как вспомогательные экраны для дублирования информации или отдельных сценариев работы.

На столе президиума также были реализованы отдельные 22″ мониторы Philips с универсальным подвижным креплением — они явились отличной альтернативой выдвижным мониторам.

Аудиосистема: разборчивость без избыточности

Звуковая система была построена на базе акустики ITSPK-650WWT и усилителя Intrend ITAMP-2120Tv2. Ключевая задача заключалась в достижении четкой разборчивости речи минимумом средств.

Система была настроена таким образом, чтобы звук равномерно покрывал помещение без перегрузки и эффекта эха.

Микрофоны и обработка звука: естественная коммуникация

В качестве основного решения использован микрофонный массив CleverMic M460B совместно с аудиопроцессором CleverMic M460.

Это позволило: — отказаться от большого количества индивидуальных микрофонов — обеспечить автоматический захват речи участников — сохранить естественную динамику обсуждений без необходимости передавать микрофоны

Видеосистема и ВКС: зал как точка подключения

Для видеосъемки и участия в видеоконференциях установлена PTZ-камера Intrend IPTZ-FHD10XB-MID. Камера обеспечивает:

— автоматизированное управление ракурсами — качественную передачу изображения для ВКС — возможность интеграции в существующие коммуникационные платформы

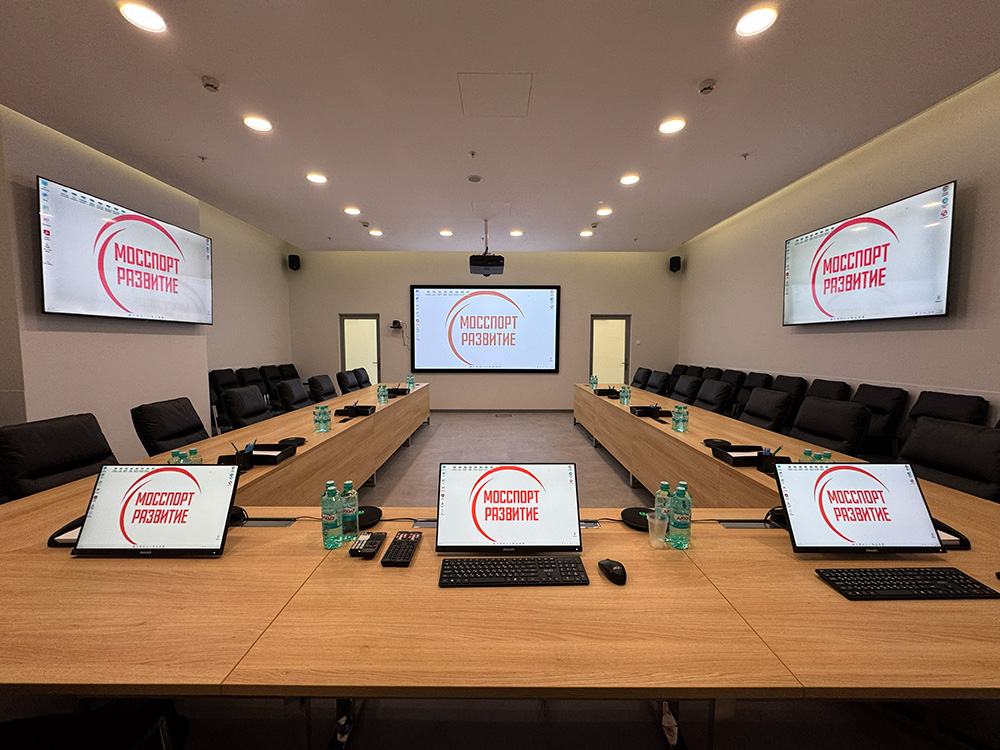

2 (53).jpg

BYOD и презентационные сценарии: подключение без барьеров

Система беспроводной презентации реализована на базе Barco ClickShare C-10 (GEN2) с двумя кнопками. Это позволило сделать подключение пользовательских устройств максимально простым: участник может вывести контент на экран в несколько кликов без настройки и проводов. Дополнительно используется презентационный коммутатор Infobit iSwitch S301 (3×1 HDMI), обеспечивающий проводное подключение источников.

Коммутация и передача сигналов: гибкость системы

Для распределения сигнала применён HDMI-усилитель-распределитель Infobit iSwitch 108 (1×8), что обеспечивает стабильную передачу изображения на различные устройства. Для передачи USB-сигналов на расстояние до 100 метров используется комплект Infobit iTrans USB2-TR100, что позволяет гибко размещать оборудование и рабочие места.

Управление и размещение оборудования

Все оборудование аккуратно размещено в настенном 19″ шкафу Wize W9UR, что позволило: — централизовать систему — упростить обслуживание — сохранить эстетичный внешний вид помещения

ЗАВЕРШЕНИЕ ПРОЕКТА

В рамках проекта были выполнены:
