Автономный мобильный всепогодный мультимедийный комплект для мероприятий

Мобильный аппаратно-программный комплекс для гибридного образования и уличных мероприятий. Уличный кинотеатр, лекционная аудитория и концертная площадка в одном чемодане — точнее, в 16 кейсах. Мы построили для РУДН мобильный комплекс, который можно развернуть на лужайке за сутки и не бояться московской погоды.

ЗАКАЗЧИК. Российский университет дружбы народов имени Патриса Лумумбы — один из крупнейших вузов страны, где образовательные, культурные и общественные события давно вышли за пределы классической аудитории или конференц-зала. Амбиции и творческие идеи команды университета в очередной раз задают высокую планку проекта и по уровню задачи, и по уровню технической реализации.

ЗАДАЧА. Заказчику требовался не стационарный комплект для какой-то одной конкретной задачи, а мобильный программно-аппаратный комплекс для сопровождения мероприятий (учебных и культурных) в уличных условиях: от лекций, презентаций и дней открытых дверей до публичных трансляций и сезонного уличного кинотеатра.

Перед нами стояла задача спроектировать, поставить, смонтировать и передать в эксплуатацию мобильный аппаратно-программный комплекс, который разворачивается и сворачивается силами бригады менее чем за 24 часа и не требует применения спецтехники. При этом система должна была быть полноценным профессиональным решением с четырьмя связанными подсистемами: отображение контента, звуковое обеспечение, конференцсвязь, управление и трансляция.

Отдельная сложность состояла в том, что комплекс должен был одинаково хорошо работать в очень разных сценариях. Экран — транслировать и заранее подготовленный, и онлайн контент; звуковая система — уверенно озвучивать площадку как минимум 50×50 м, сохраняя внятность речи и достаточный запас по музыкальному материалу с учетом умеренного ветра; ВКС-подсистема — поддерживать гибридные мероприятия с PTZ-камерой и беспроводными микрофонами; система управления — давать оператору возможность удобно работать как автономно, так и в интеграции с ЛВС объекта.

С инженерной точки зрения особое внимание потребовалось уделить устойчивости и безопасности. Конструкция должна была предусматривать два варианта установки экрана — стационарный (на специально подготовленном основании в конкретном месте) и универсальный (на любой ровной поверхности на лице и в помещении), а вся силовая и сигнальная инфраструктура на улице должна была укладываться в защищённую трассу с удобным подключением на дистанции до 50 метров. Необходимо было учесть всё — от устойчивости к ветру до удобства переноски балласта без использования спецтехники.

При этом всё оборудование должно умещаться в транспортировочные кейсы, готовые к использованию на выездных мероприятиях.

РЕШЕНИЕ. Ядром проекта стала логика мобильности и универсальности. Стационарную систему можно сделать мощной и устойчивой. Мобильную можно сделать компактной. А вот сделать систему одновременно мощной, мобильной, уличной и дружелюбной к эксплуатации в рамках совсем разных сценариев использования — это уже задача с характером.

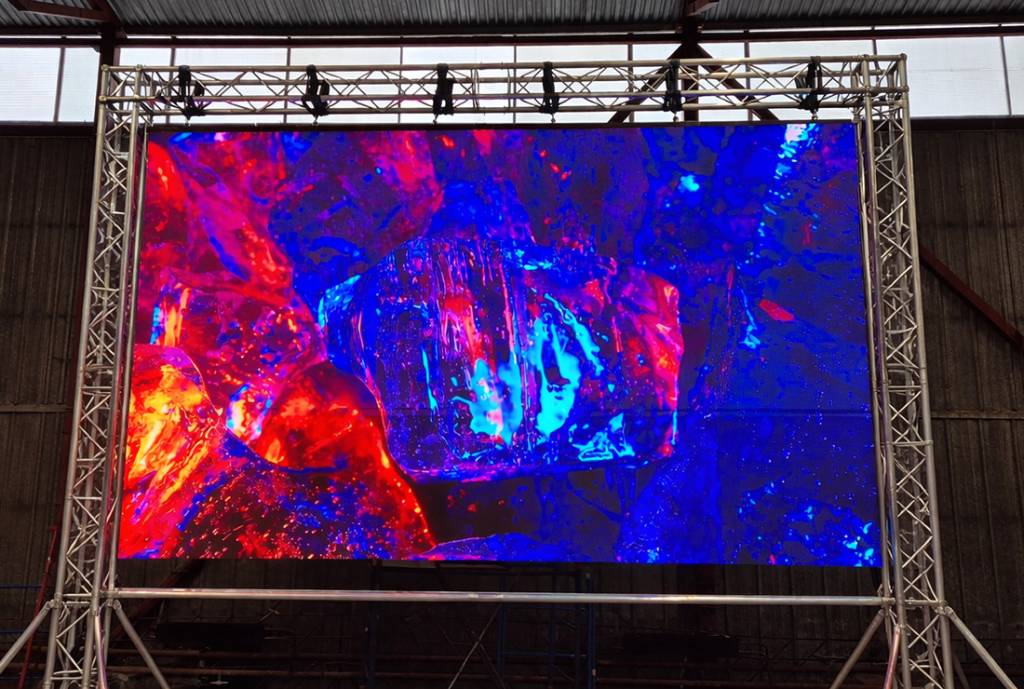

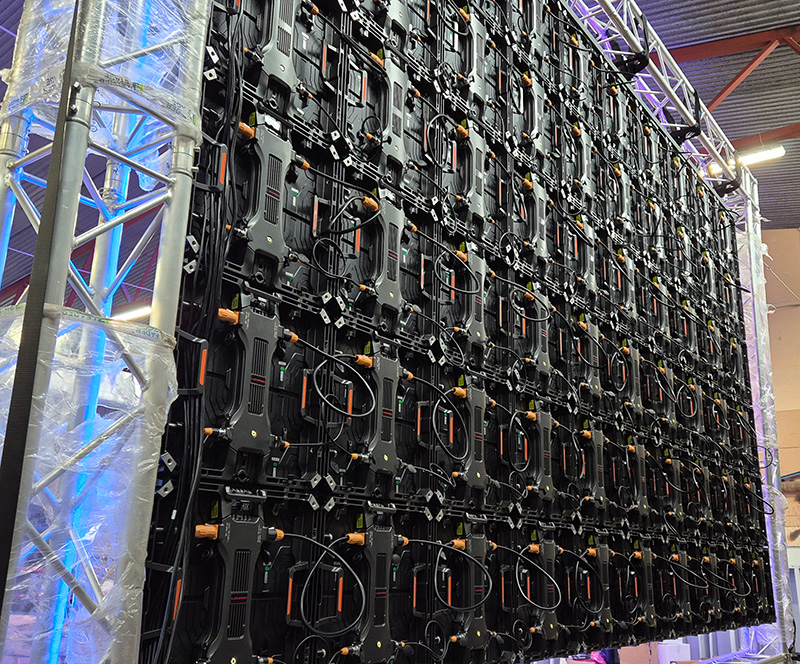

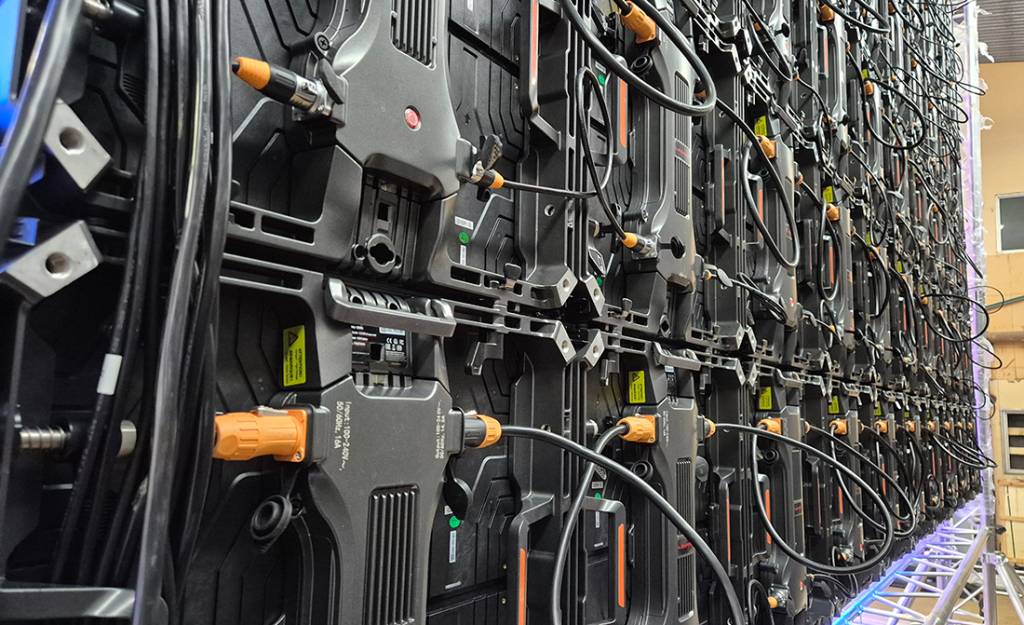

Лицо комплекса — светодиодный экран Leyard VHRО2.5 размером 5000×3000 мм. Это решение арендного типа дало проекту именно ту гибкость и скорость, которая требовалась: кабинетная архитектура, высокая яркость для улицы, уличная пылевлагозащита, возможность быстрой сборки и сервисного обслуживания. Экран собирается как конструктор, при чем заказчик имеет возможность собрать экран не полностью, а использовать только часть кабинетов, если это будет необходимо — металлоконструкция спроектирована так, что подразумевает такую возможность. А чтобы изображение радовало глаз при любом освещении, мы предусмотрели автоматическую регулировку яркости: от нежных сумерек до агрессивного полуденного солнца.

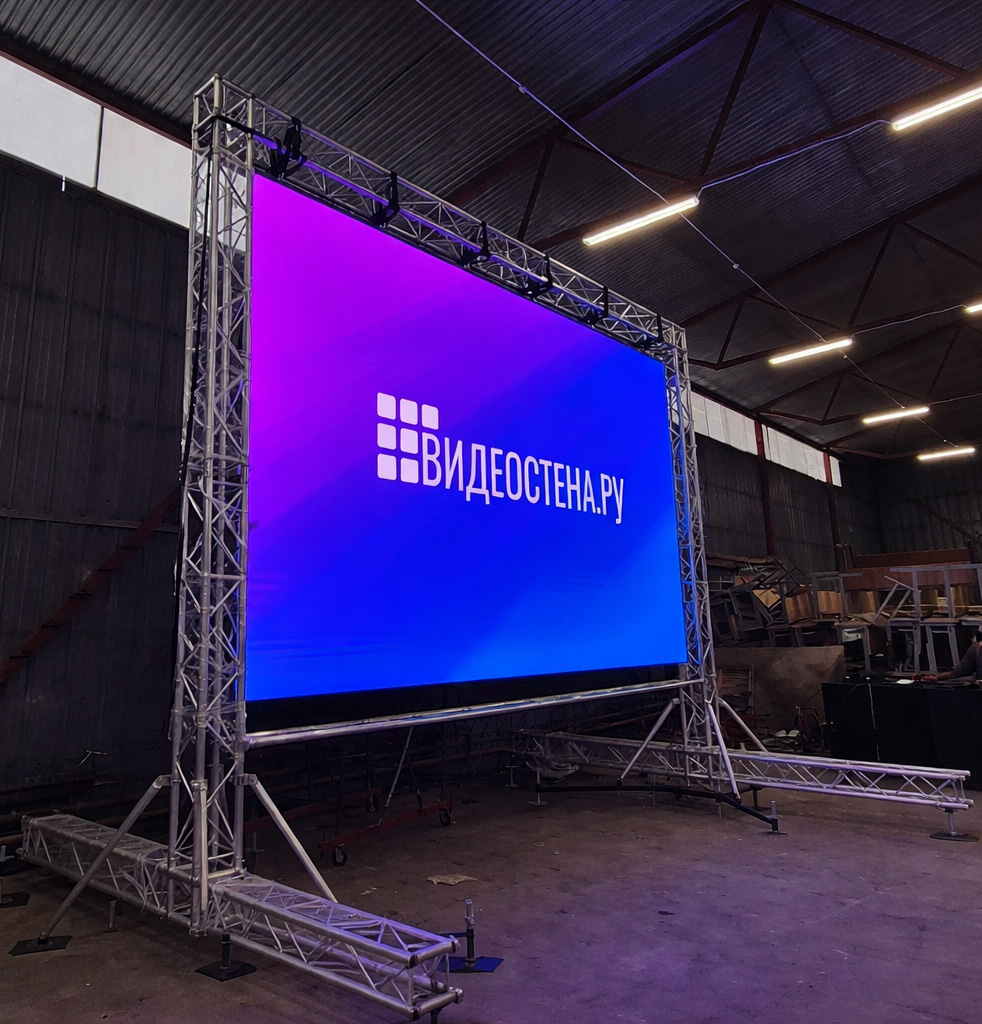

Мы разработали комплектацию каркаса под два варианта установки:

• с анкерами в бетонное основание (проектную документацию на основание и каркас готовили с учётом всех СНиП, с расчетом ветровых нагрузок как полагается) для более простой и компактной установки

• с установкой на любой ровной поверхности с дополнительными опорами с растяжками и балластом для обеспечения ветровых нагрузок. При выборе балласта учитывался его вес и конструктив, чтобы их можно было переносить вручную.

Иными словами, конструкция должна была одинаково уверенно чувствовать себя и на заранее подготовленной площадке, и в более «полевом» сценарии.

Звуковую подсистему мы строили как систему двойного назначения. С одной стороны, комплекс должен был работать как уличный кинотеатр и площадка для мероприятий с музыкальным сопровождением — а это требует плотного, физически ощутимого низа и запаса по звуковому давлению. С другой — речь на лекциях, презентациях и гибридных сессиях должна оставаться разборчивой, без каши и без необходимости угадывать смысл по губам выступающего. Поэтому в проект вошла акустика Аврора: коллинеарная систему/компактный линейный массив СПИКА, сабвуферы АСБ212 и АСБ18, а также усилители Аврора с DSP. Такая конфигурация позволила отдельно настраивать каналы, собирать нужный баланс между музыкальным и речевым режимами и закрывать требуемую площадь озвучивания с уличной степенью защиты.

За управление звуком отвечает хорошо знакомый инженерам заказчика цифровой микшерный пульт Behringer X32. Для оператора это дает предсказуемую работу на площадке, а для комплекса — быструю адаптацию под разные сценарии, от кинопоказа до выступления с микрофонами и удалёнными подключениями.

Подсистема конференцсвязи была решена на базе PTZ-камеры Infobit и радиосистемы ITC с двумя ручными микрофонами. Камера с оптическим зумом, автотрекингом и аппаратным управлением через пульт позволяет уверенно работать как с общими, так и с крупными планами на открытой площадке. Для обеспечения устойчивости была спроектирована специальная уличная тренога с утяжелителем и изменяемой высотой установки камеры. Беспроводные микрофоны закрывают все типовые сценарии мероприятий. Для мониторинга и отсройки звука для оператора мы предусмотрели систему Enbao.

Система управления и коммутации собрана вокруг решений Intrend, сетевого коммутатора с беспроводным модулем, операторских АРМ на базе Lenovo и HP, а также планшета для беспроводного управления всем комплексом.

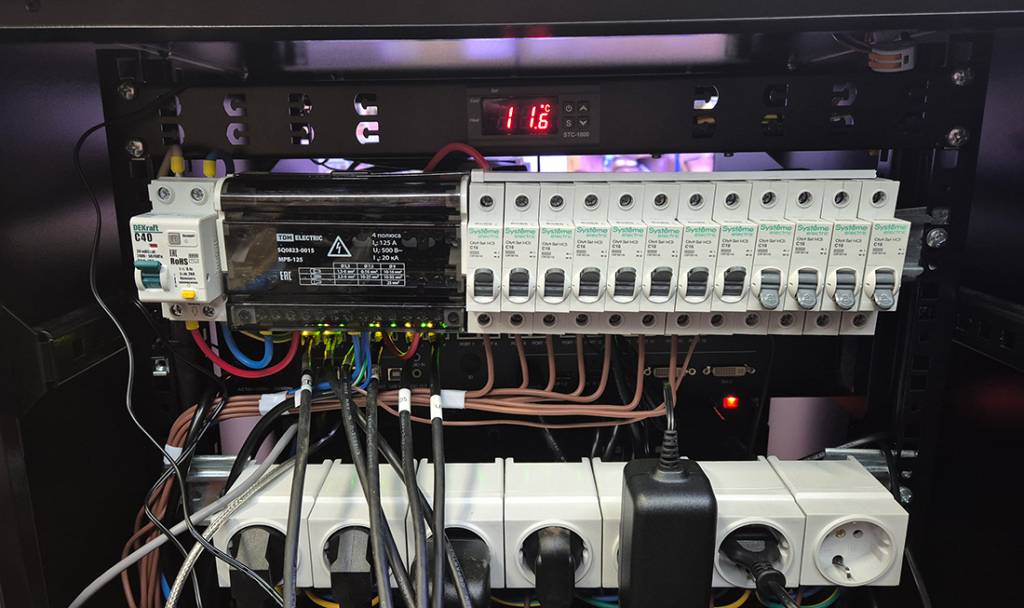

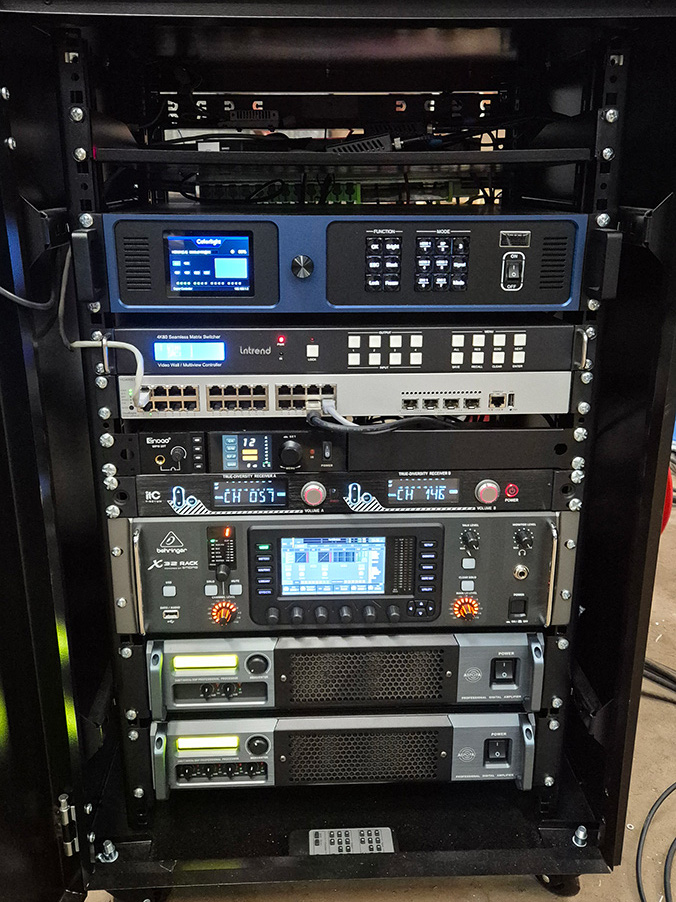

Все управляющее и коммутационное оборудование комплекса размещено в мобильном рэковом шкафу с защитой IP54 и вентиляцией, чтобы обеспечить простоту и скорость развертывания — подключил питание одним кабелем к шкафу и все — все остальное настроено и автоматизировано внутри шкафа. Здесь проект потребовал особенно аккуратной инженерной дисциплины: часть оборудования предъявляла серьёзные требования к питанию, поэтому внутри шкафа были установлены отдельные блоки розеток 16 А с автоматической защитой, а вся силовая логика комплекса была разведена на две стабильные линии через два симисторных стабилизатора SMARTWATT по 10 кВА — отдельно на светодиодный экран и отдельно на шкаф управления. Все внутри одной коробки — взял и повез.

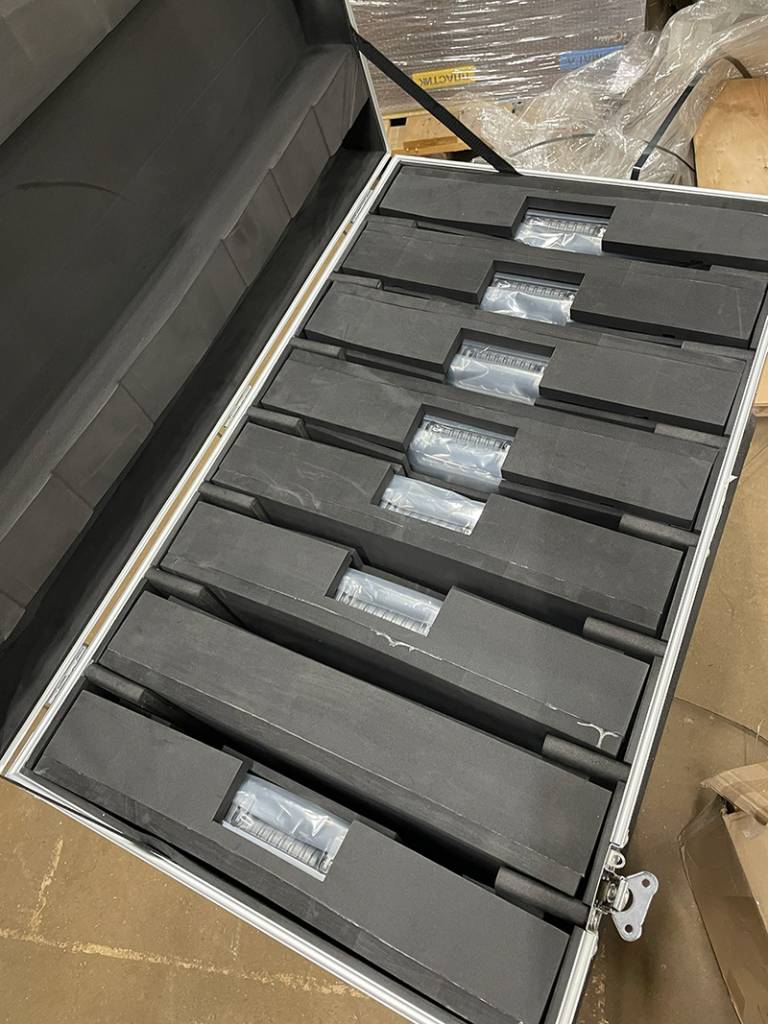

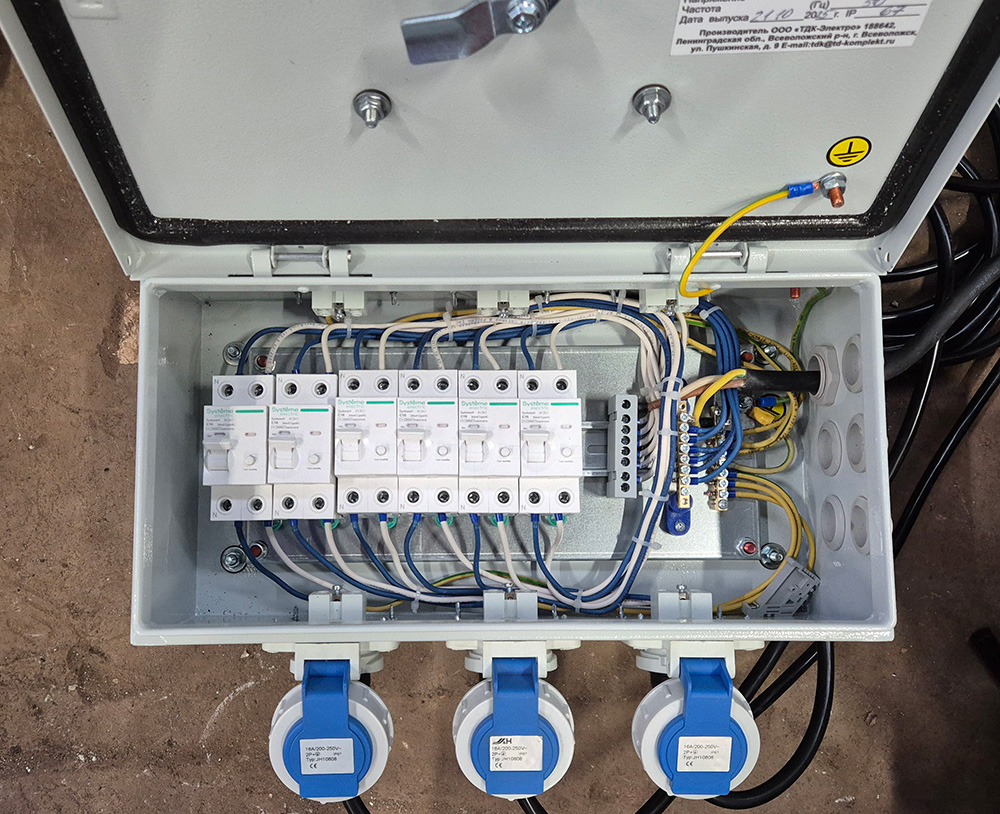

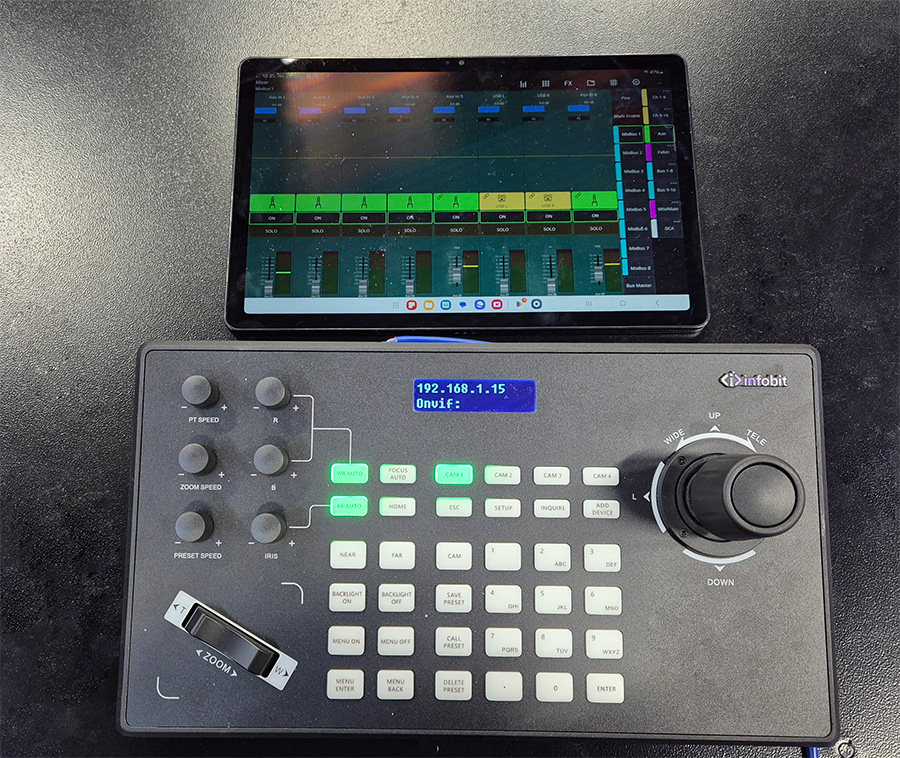

Отдельного внимания заслуживает эксплуатационная логика. Комплекс комплектуется мобильными кейсами для хранения и транспортировки всего оборудования и коммутации, силовыми удлинителями до 50 метров, уличными разъёмами 32 А, кабель-каналами для безопасной прокладки трасс, а оператор получает под рукой всё необходимое: ноутбук управления, систему мониторинга звука, пульт управления камерой и планшет.

КРАТКАЯ СПЕЦИФИКАЦИЯ ИНТЕГРИРОВАННЫХ СИСТЕМ

• Светодиодный экран арендного типа Leyard

• Акустические системы и усилители Аврора

• Цифровой микшер Behringer X32 Rack

• Стейджбокс Behringer SD16

• Радиосистема с ручными микрофонами ITC

• PTZ-камера и пульт управления Infobit

• Матричный коммутатор Intrend

• Система мониторинга звука Enbao

• Стабилизаторы напряжения SMARTWATT

• Операторские АРМы Lenovo и HP

• Планшет Samsung Galaxy

• Мобильный рэковый шкаф, комплект коммутации, транспортировочные кейсы и уличная силовая инфраструктура

РЕЗУЛЬТАТЫ. В итоге РУДН получил не просто комплект оборудования, а универсальную мобильную интегрированную платформу для реализации множества задач: сезонного уличного кинотеатра, университетских праздников, открытых лекций, презентаций, трансляций и гибридных мероприятий, в том числе с удалёнными участниками. Комплекс разворачивается без спецтехники, выдерживает уличный режим эксплуатации, имеет защиту по питанию, поддерживает подключение к сети заказчика или работает автономно.

Если переводить инженерный результат на человеческий язык, то получилось вот что: университет теперь может получить полнофункциональное мультимедийное пространство там, где вчера была просто лужайка, а после мероприятия снова будет лужайка. При этом ПАК можно использовать на выставках, не арендуя оборудование у сторонних подрядчиков, в том числе в других городах.
