Мультимедийное оснащение кампуса Техкомпании «Хуавей». ГК «ВИАТЕК»

Номинация «Лучший интеграционный проект в сфере корпоративных пространств и офисов»

Премиальное решение

ГК «ВИАТЕК»

г. Москва, Головинское шоссе, д. 5. корп. 1.
https://www.via-tek.ru/

Мультимедийное оснащение кампуса Техкомпании «Хуавей»

Исполнитель: ГК «ВИАТЕК»

Заказчик: Техкомпания Huawei

Сроки реализации: 30 января 2025 — 26 декабря 2025

Мультимедийное оснащение Кампуса Техкомпании «Хуавей»

Этапы реализации:

Предпроектная работа и анализ объекта — знакомство как с самим заказчиком, так и с оснащаемыми помещениями, получение данных;

• Проектирование;

• Поставка оборудования;

• Монтажные работы;

• Пусконаладочные работы;

• Обучение пользования комплексом и техническая поддержка;

Требования заказчика:

Заказчиком была поставлена задача оснастить мультимедийным оборудованием помещения кампуса ООО «Технокомпании „Хуавэй“». В рамках проекта требовалось реализовать единый современный мультимедийный комплекс для 62 помещений различного назначения, включая офисные пространства, переговорные комнаты, кабинеты, конференц-зал и зоны отдыха.

Основной задачей проекта было создание технологичной и удобной среды для деловой коммуникации, которая обеспечит эффективное проведение переговоров, совещаний, презентаций, лекций, конференц-мероприятий и видеоконференций.

Особое внимание уделялось переговорным комнатам и конференц-залу, где необходимо было обеспечить высокое качество аудио- и видеосвязи, удобство проведения презентаций, возможность подключения различных источников сигнала и интеграцию с системами видеоконференц-связи.

Реализуемые решения должны были обеспечить комфортную работу сотрудников и удобство проведения мероприятий различного формата — от внутренних рабочих встреч до масштабных совещаний и презентаций.

Описание проекта:

Перед командой «ВИАТЕК» стояла задача создать уникальную коммуникационную площадку кампуса, внедрив современный мультимедийный комплекс, позволяющий проводить конференции, переговоры, организовывать рабочие процессы сотрудников.

В рамках реализации проекта наша команда оснащала такие помещения, как:

• 14 кабинетов,

• 45 переговорных комнат,

• 1 конференц-зал,

• 1 зону отдыха,

• 1 помещение для отдыха.

Кабинеты

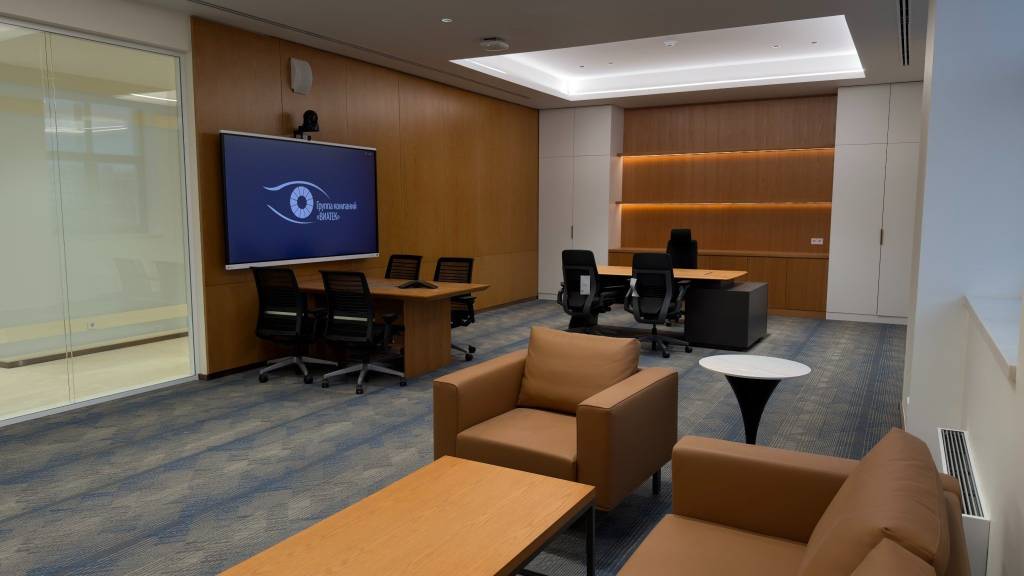

Рабочие кабинеты оснащены средствами отображения и видеоконференцсвязи, обеспечивающими возможность проведения индивидуальных встреч и подключения к совещаниям в удаленном формате.

В качестве основного устройства визуализации используются интерактивные панели диагональю 86 дюймов с настенным креплением, позволяющие выводить презентационные материалы и работать с контентом в интерактивном режиме.

Для организации видеоконференцсвязи применяются 4К PTZ-камеры, обеспечивающие передачу изображения с возможностью изменения ракурса и масштабирования. Аудиосистема построена на базе конференц-телефонов, обеспечивающих стабильную передачу речи и удобство управления.

Реализованные решения позволяют использовать кабинеты как для повседневной индивидуальной работы, так и для участия в совместных рабочих процессах и онлайн-взаимодействии.

Краткая техническая спецификация интегрированных систем (оборудования):

• Интерактивная панель 86″ Huawei

• PTZ USB камера HDKATOV

• Конференц-телефон Yealink

Переговорные комнаты

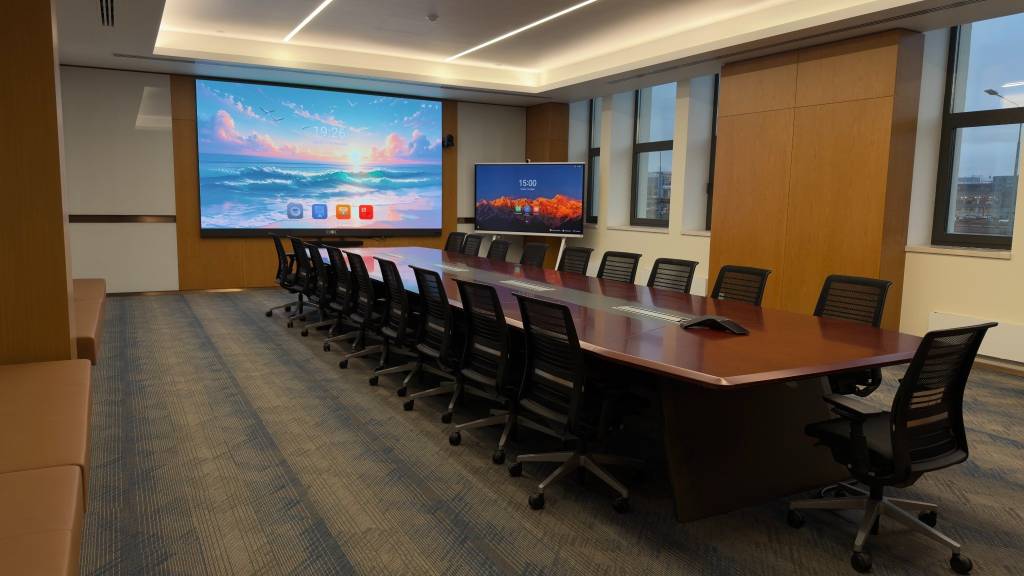

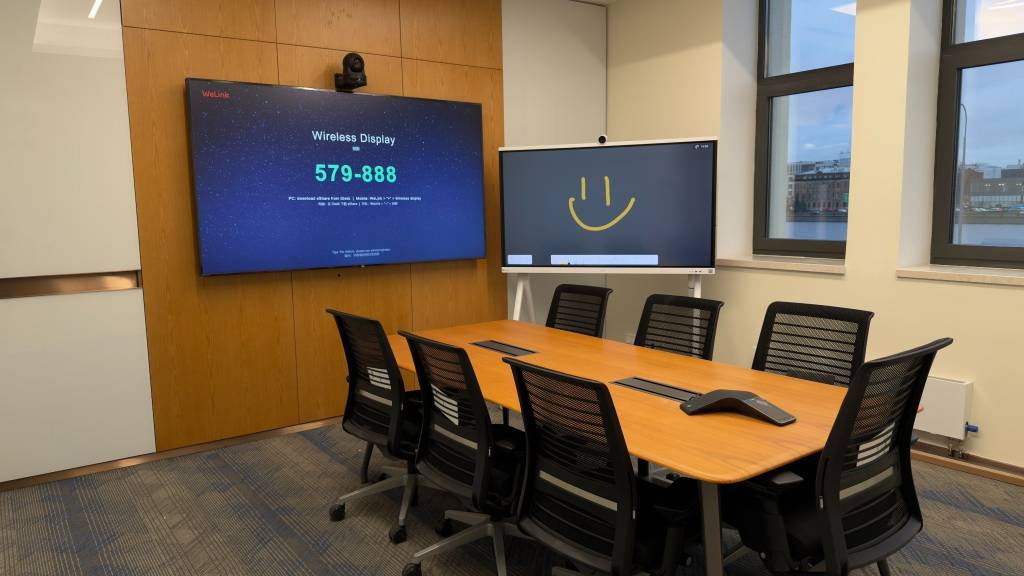

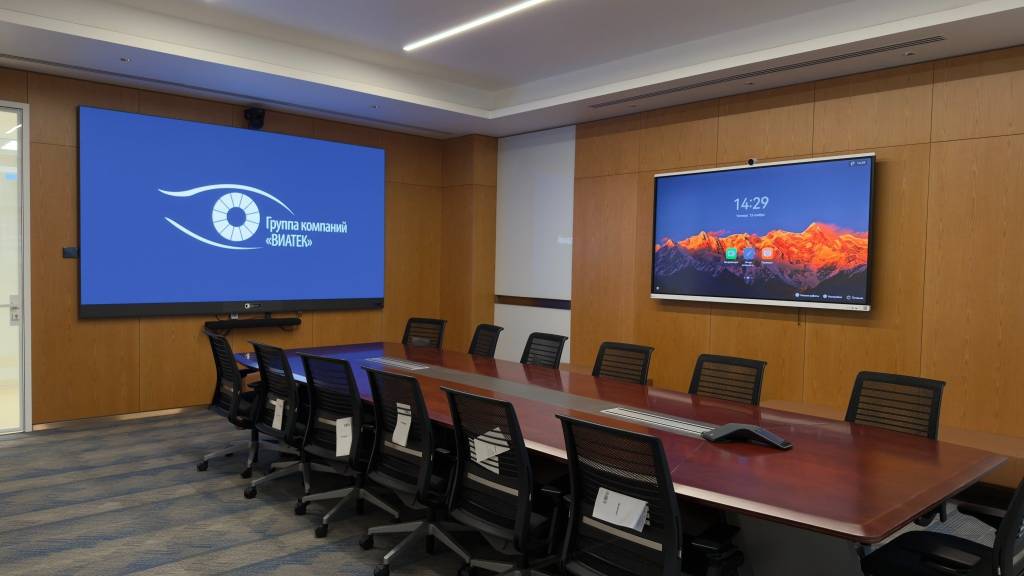

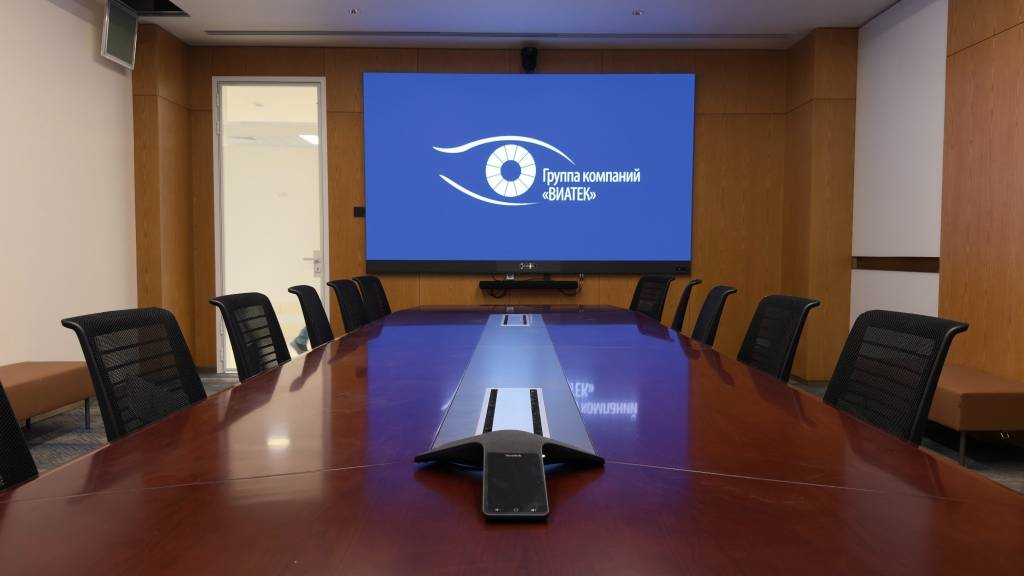

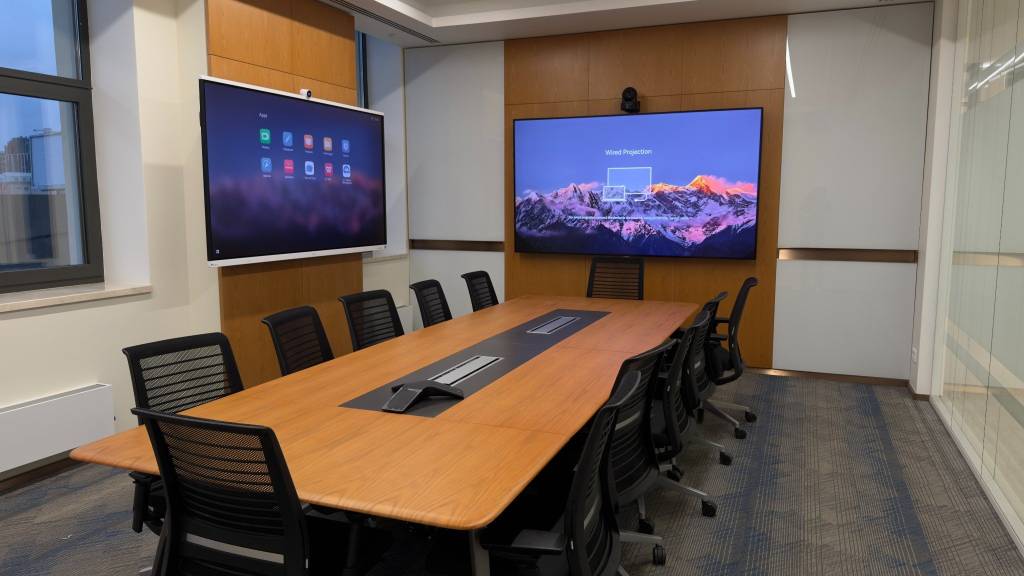

Для вывода презентуемой информации в каждой переговорной комнате предусмотрена профессиональная панель с диагональю 86 дюймов. В качестве дополнительного средства отображения используются 65-дюймовые интерактивные панели. Конфигурация оборудования варьируется в зависимости от площади и функционального назначения помещений: в ряде переговорных интерактивные панели установлены на мобильных стойках, обеспечивая гибкость использования пространства, в других — закреплены на настенных креплениях как стационарное решение.

Установленное оборудование, благодаря своей универсальности, помогает выстраивать бизнес-процессы в компании, а переговорные комнаты подходят под различные кейсы.

Для проведения видеоконференцсвязи помещения оснащены PTZ-камерами с поддержкой 4K-разрешения, позволяющими передавать изображение с высокой детализацией, в том числе при сверхнизком уровне освещенности. Аудиосистема построена на базе конференц-телефонов с широким радиусом захвата голоса, а также дополнительных беспроводных DECT-микрофонов, что увеличивает зону захвата звука, обеспечивая равномерное покрытие помещения и разборчивость речи всех участников.

В переговорных комнатах также реализована система бронирования на базе панелей Dfocus DS10LP17, размещенных у входа в помещения и обеспечивающих отображение статуса занятости и планирование использования переговорных.

Подобранные решения позволяют использовать переговорные комнаты для различных форматов взаимодействия: включая встречи, совещания и онлайн переговоры.

Краткая техническая спецификация интегрированных систем (оборудования):

• Профессиональный дисплей 86″ LG

• Интерактивная панель Huawei 65″

• Мобильная стойка Wize

• PTZ USB камера HDKATOV

• Конференц-телефон Yealink

• Дополнительные беспроводные DECT-микрофоны 2шт. Yealink

• Панельный ПК Dfocus

Конференц-зал

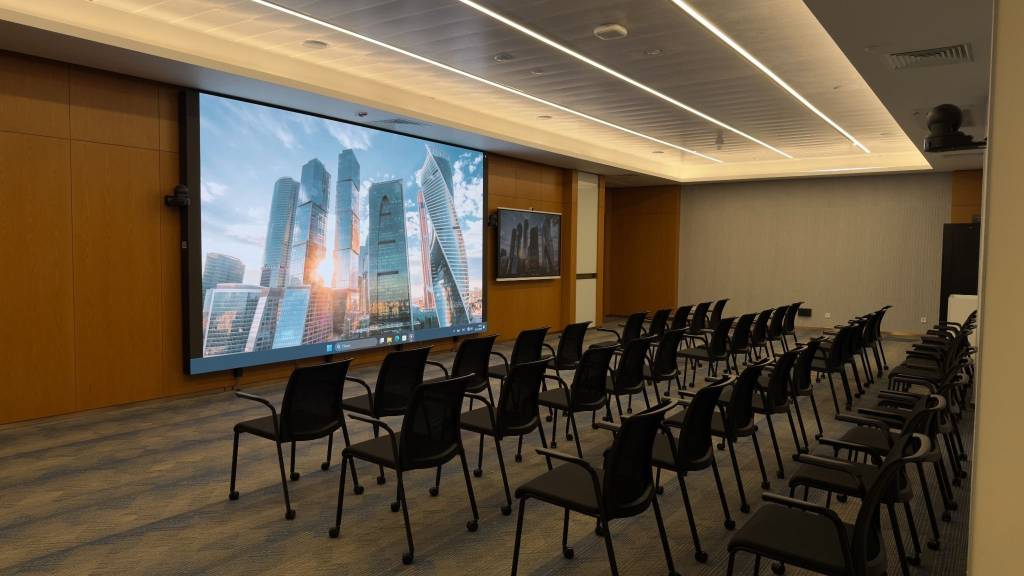

В конференц-зале создан современный мультимедийный комплекс, включающий в себя систему видеоотображения, звукоусиления и ВКС. К помещению у заказчика были отдельные требования. Конференц-зал должен быть не просто мультифункциональным, а подходить под разные типы задач: от проведения совещаний и презентаций, гибридных онлайн встреч до проведения конференций с привлечением прессы.

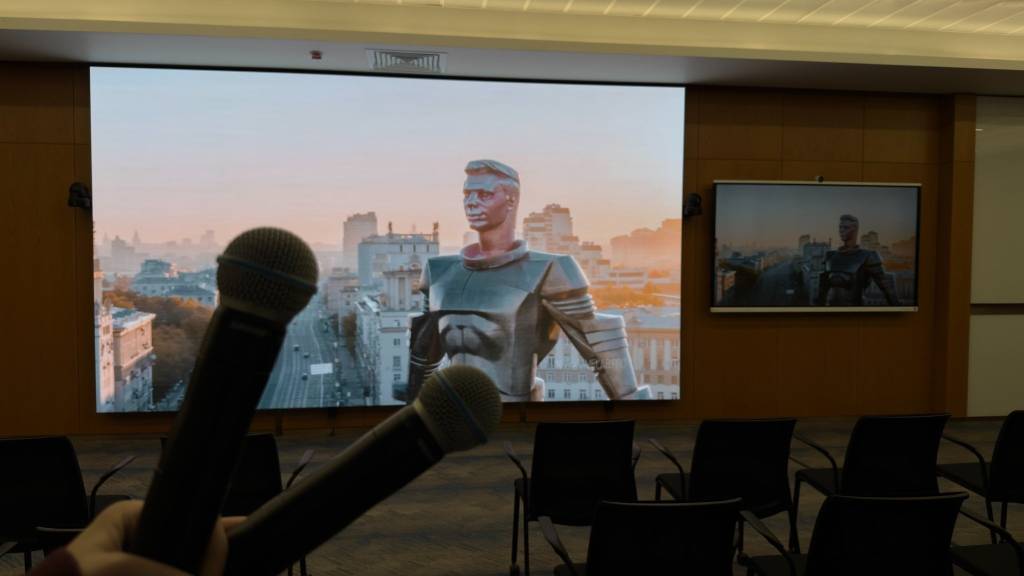

В качестве основного средства отображения используется светодиодный экран 4800*2700мм, обеспечивающий равномерную яркость и хорошую читаемость контента при различных условиях освещения.
Отдельно предусмотрена интерактивная панель. Она выступает не только как дублирующее средство отображения, но и как панель для проведения встреч ВКС, а также для совместной работы в случае проведения презентаций или совещаний.

Система коммутации построена с использованием AV-over-IP решений. Данное оборудование позволяет гибко управлять всей видео-коммутацией и без особых изменений в составе оборудования, масштабировать его, добавляя новые источники сигнала и средства отображения.

Аудиосистема зала включает 8 потолочных акустических систем и инсталляционный усилитель, обеспечивающие равномерное звуковое покрытие конференц-зала. Для работы с речевыми сигналами используется цифровая аудиоплатформа с поддержкой обработки звука, включая эхоподавление и маршрутизацию аудиопотоков.

Микрофонная система построена на базе беспроводных решений с использованием ручных и поясных передатчиков, в комплект которых входят, головные и петличные микрофоны, что позволяет адаптировать конфигурацию зала под различные сценарии выступлений и удовлетворить предпочтения спикеров по выбору микрофона, чего и требовал заказчик.

Для видеоконференцсвязи предусмотрены 4К PTZ-камеры, обеспечивающие детализированную передачу изображения. Поворотные камеры могут быть направлены на любого из участников мероприятия, показав его крупным планом или охватив всю зону конференц-зала удалённым коллегам. Предустановленные пресеты позволяют осуществлять быстрый переход на наиболее часто используемые комбинации. В случае необходимости, с любой из камер можно организовать трансляцию мероприятия на различные ресурсы.

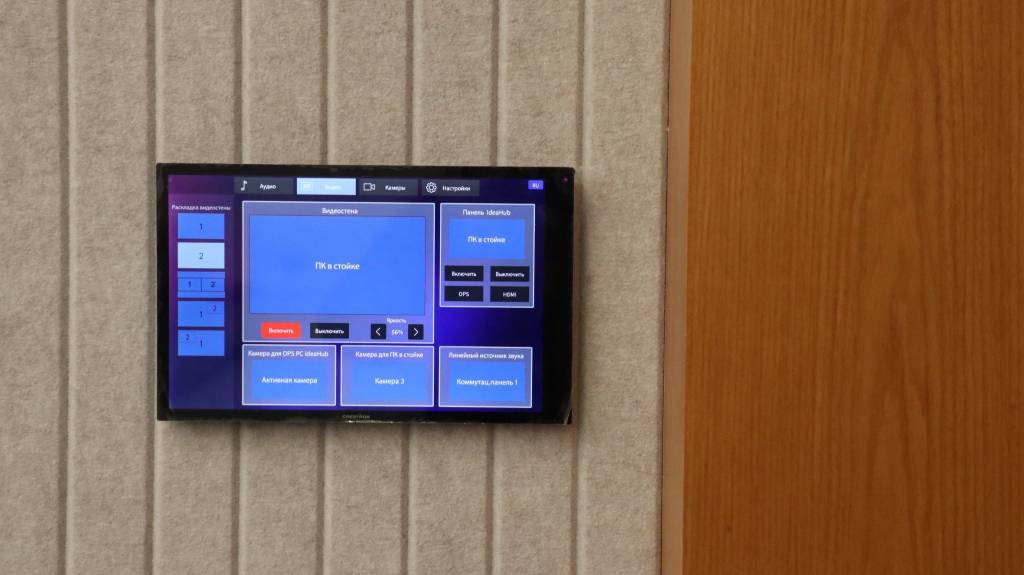

Управление всеми подсистемами осуществляется через централизованную систему Crestron с использованием сенсорной панели. Простота и удобство взаимодействия с мультимедийной системой обеспечиваются интуитивно понятным интерфейсом автоматизированной системы управления.

Краткая техническая спецификация интегрированных систем (оборудования):

• LED-экран 4800*2700мм Unilumin

• Интерактивная панель 86″ Huawei

• PTZ USB камеры HDKATOV 3 шт

• Контроллер управления Crestron

• Сенсорная панель 10.1″ Crestron

• Цифровая аудиоплатформа Biamp

• Потолочная акустическая система Tannoy

• Усилитель инсталляционный Lab.gruppen

• Ручной радиомикрофон Shure 7 шт

• Головной микрофонон Shure

• Петличный микрофон Shure

Возможность развития проекта после реализации

Архитектура реализованного решения предусматривает возможность дальнейшего масштабирования и модернизации. Использование сетевых технологий передачи аудио- и видеосигналов (AV-over-IP, Dante) позволяет подключать дополнительные устройства без существенных изменений существующей инфраструктуры.

Система управления построена с учетом расширения функциональности и допускает интеграцию новых сценариев работы, а также подключение дополнительного оборудования, включая средства отображения, аудиосистемы и устройства видеоконференцсвязи.

Сложности, возникшие при реализации

В процессе реализации проекта были учтены особенности архитектуры и планировочных решений кампуса, включая необходимость интеграции мультимедийных систем в уже сформированную инфраструктуру.

Отдельное внимание потребовалось при организации единой AV-over-IP среды, обеспечивающей передачу аудио- и видеосигналов между различными типами помещений. Это включало настройку сетевого взаимодействия оборудования, согласование параметров передачи данных и обеспечение стабильной работы системы при высокой нагрузке.

Итоги

Реализация проекта по оснащению мультимедийными системами кампуса была выполнена в течение 3 месяцев. Работы проводились поэтапно и охватили 4 этажа здания.

В рамках проекта оборудовано 62 помещения различного назначения, включая 45 переговорных комнат, 14 кабинетов и 1 конференц-зал.

Всего установлено и введено в эксплуатацию 3962 единицы мультимедийного оборудования, в том числе 111 средств отображения и 109 систем видеоконференцсвязи.

По завершении работ системы переданы в эксплуатацию и используются в штатном режиме в соответствии с функциональным назначением помещений.
