Баланс-холл «Место быть». SNK-S

Номинация «Лучший интеграционный проект в сфере спорта»


Оптимальное решение



SNK-S

ул. Космонавта Волкова, дом 10, стр. 1, этаж 9, офис 902 Москва, 127299

https://snk-s.ru/ru


Баланс-холл «Место быть»

Дата начала: июнь 2024 года

Дата реализации проекта: сентябрь 2025 года

Дистрибьютор оборудования: Компания «СНК-С» (SNK-S)

Интегратор: Инностейдж

Местонахождение объекта: Москва, ул. Мясницкая, д. 24/7, стр. 1

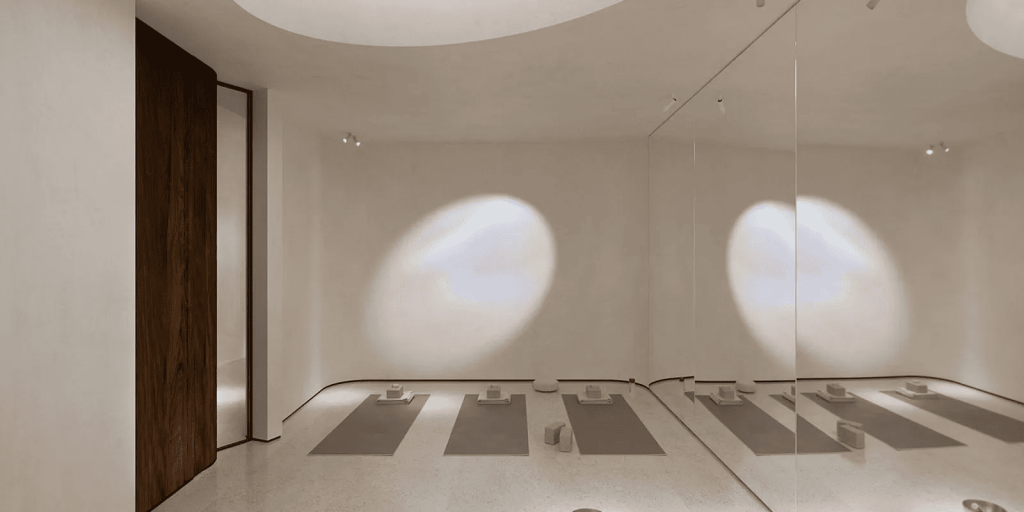

3 (5).png


Описание проекта

Проект реализован для уникального пространства «Место быть» в центре Москвы общей площадью около 2800 м². Объект объединяет в себе йога-центр, бьюти-пространство, арт-галерею с лекторием, а также зону питания. Каждый сектор требует собственной акустической среды и независимого управления. Основной задачей стало создание комплексной системы фонового озвучивания и видеоотображения, которая органично интегрируется в концепцию пространства и помогает поддерживать атмосферу комфорта и сбалансированности.

Добиться этого возможно только создав гибко управляемую AV-инфраструктуру, объединив большое количество разноформатных помещений — от камерных кабинетов до многофункциональных залов. Поэтому в основу решения легла распределенная аудиосистема с поддержкой Dante, обеспечивающая независимое управление десятками зон и стабильную работу всей экосистемы. В зоне йога-центра основным источником аудио выступает ПК, расположенный на рецепции и интегрированный в сеть Dante с коммутацией на центральную матрицу. Дополнительно преподаватели могут подключать собственные источники музыки через Bluetooth или USB, что позволяет адаптировать звуковую среду под конкретные практики.

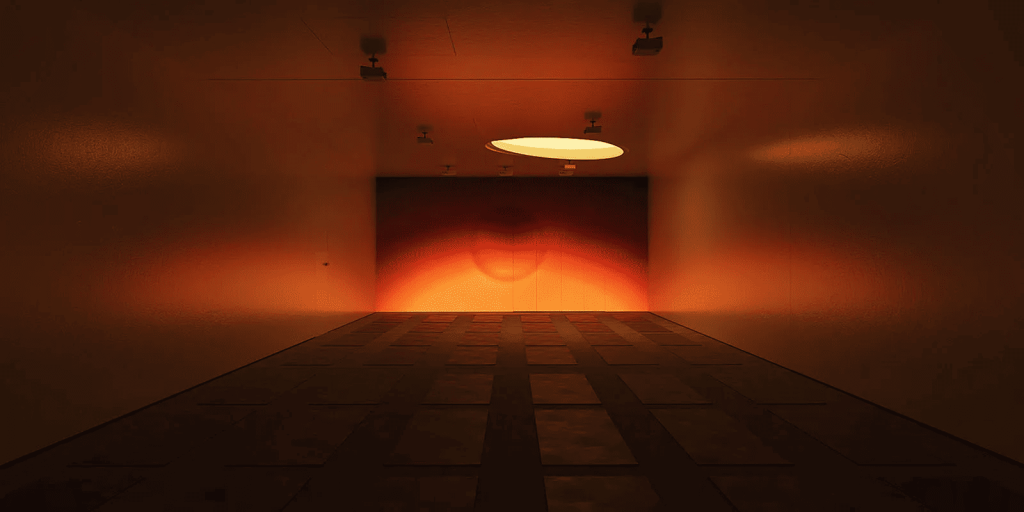

В главном зале йоги реализован один из самых технологичных сценариев: 360-градусная видеопроекция в сочетании с многоканальным звуком, равномерно распределенным по периметру пространства. Видеоконтент воспроизводится с iPad, установленного в настенной док-станции с постоянной подзарядкой.




Основные задачи проекта

  • Создание единой системы озвучивания для многозонального пространства

  • Обеспечение индивидуальной акустической среды для каждой функциональной зоны

  • Реализация независимого зонального управления звуком

  • Объединение аудио- и видеосистем в единую инфраструктуру

  • Требования заказчика

  • Незаметная интеграция аудиосистемы в пространство и его философию

  • Высокое качество фонового звучания во всех зонах

  • Возможность независимого управления аудио в каждой зоне

  • Надежная работа системы при постоянной эксплуатации

  • Масштабируемость и гибкость системы под разные сценарии использования

  • Поддержка пользовательских сценариев (Bluetooth, USB, локальное управление)



Этапы реализации

1. Анализ концепции пространства и его функционального зонирования

2. Проектирование распределенной аудиосистемы с учетом большого количества зон

3. Подбор оборудования с поддержкой сетевых протоколов и централизованного управления

4. Разработка архитектуры системы на базе DSP-процессоров и матриц аудиосигналов

5. Монтаж оборудования и интеграция аудио- и видеосистем

6. Настройка многозонального управления и балансировка звучания

7. Финальное тестирование и ввод системы в эксплуатацию




Сложности, возникшие при реализации

Ключевым вызовом стала реализация масштабной распределенной системы на объекте с высокой плотностью помещений и разнообразием акустических сценариев. Необходимо было обеспечить стабильную работу десятков зон, гибкое управление аудиопотоками и при этом сохранить незаметность инженерной инфраструктуры в интерьере. Отдельного внимания потребовала реализация многоканального звука в зале с 360-градусной проекцией, где важно было добиться равномерного покрытия и синхронизации аудио и видео.

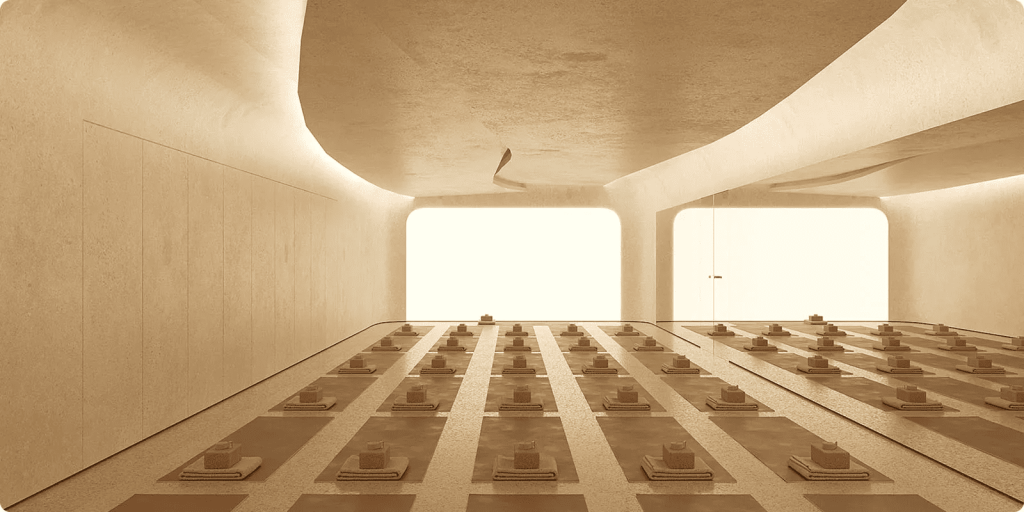

1 (5).png


Краткая техническая спецификация оборудования

  • Ecler MIMO7272DN — 2 шт. (DSP-аудиопроцессор с поддержкой Dante, 64×64)

  • Xilica SOLARO XIO 16 — 2 шт. (модульный транскодер аудиосигналов, Dante 32×32)

  • Ecler DN44BOB — 2 шт. (цифровая матрица аудиосигналов с Dante)

  • Ecler DUONET PLAYER — 10 шт. (сетевой аудиоплеер)

  • Ecler WPNETTOUCH — 1 шт. (10’’ сенсорная панель управления)

  • Ecler WPNET4KV — 7 шт. (настенный контроллер с LCD-экраном)

  • Ecler eGPA8-150 — 1 шт. (8-канальный усилитель мощности класса D 8×144 Вт — 4 Ом)

  • Ecler HADA-4B400 — 7 шт. (усилитель мощности, 4×400 Вт — 4/8 Ом)

  • Ecler HADA-4B150 — 1 шт. (усилитель мощности, 4×125 Вт — 4/8 Ом)

  • Ecler HADA-4B750 — 1 шт. (усилитель мощности, 4×750 Вт — 4 Ом)

  • Ecler VIDA-16Q — 4 шт. (усилитель класса D с ассиметричным распределением мощности, до 1600 Вт)

  • Ecler AURA-2L150 — 1 шт. (усилитель мощности, 2×150 Вт — 4 Ом)

  • Qtex QAA MZ300BT — 1 шт. (Микшер-усилитель на 6 зон, 130 Вт)

  • Ecler NIMBO-24 — 34 шт. (настенная акустическая система премиум-класса, 80 Вт)

  • Ecler NIMBO-26 — 12 шт. (настенная акустическая система премиум-класса, 140 Вт)

  • Ecler eAMBIT106 — 2 шт. (настенная акустическая система 6. 5’’, 50–100 Вт/8 Ом)

  • Ecler AUDEO106 — 12 шт. (настенная акустическая система 6. 5’’, 50–100 Вт/8 Ом)

  • Ecler IC6 — 14 шт. (встраиваемая акустическая система 6. 5’’, 40 Вт — 8 Ом)

  • Ecler IC3 — 12 шт. (встраиваемая акустическая система, 3’’, 10 Вт — 8 Ом)

  • eHSA4-150 — 2шт. (усилитель мощности 4×140 Вт — 70/100 В)

  • Ecler VIC6X — 27 шт. (встраиваемая акустическая система, 6. 5’’, 40 Вт — 8 Ом)

  • Ecler VIC8X — 3 шт. (встраиваемая акустическая система, 8’’, 60 Вт — 8 Ом)

  • Ecler eIC52 — 12 шт. (встраиваемая акустическая система, 5. 25’’, 20 Вт — 8 Ом)

  • Ecler ARQIS 110i — 2 шт. (настенная акустическая система, 10’’, 300–1200 Вт/8 Ом)

  • Ecler ARQIS 105i — 2 шт. (настенная акустическая система, 5. 25’’, 70–280 Вт/8 Ом)

  • Ecler ARQISSB6Ti — 2 шт. (сабвуфер 6. 5’’, 120–480 Вт/8 Ом, 120 Вт — 70/100 В)

  • Ecler VICSB8X — 1 шт. (встраиваемый сабвуфер 8’’, 80 Вт — 8 Ом, 60 Вт — 70/100В)

  • Xilica SOLARO QR1 — 1 шт. (модульный DSP-процессор, 4×4 Dante)

  • QAS BA225TC — 5 шт. (настенный проигрыватель контента с локальных носителей с Bluetooth)

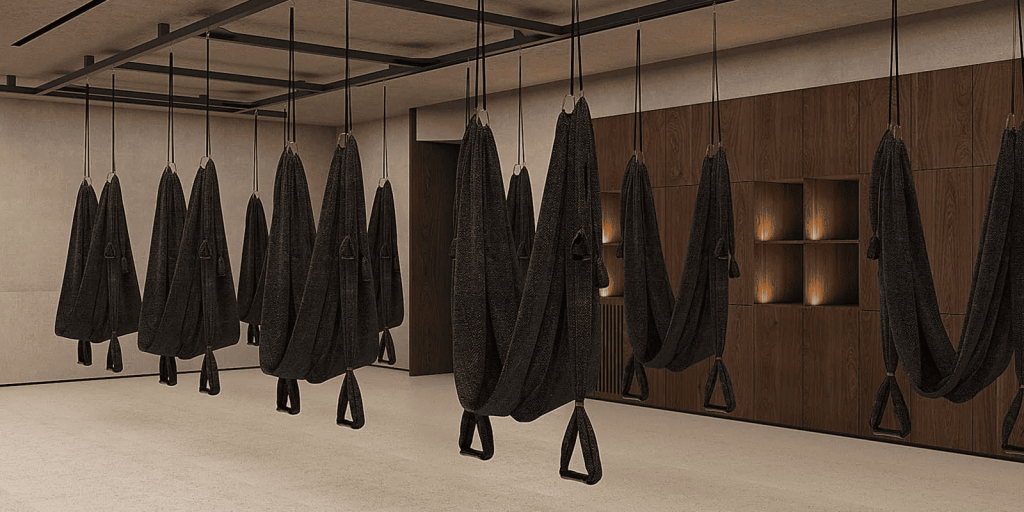

2 (5).png

Возможности развития проекта после реализации

Реализованная система на старте уже охватывает текущие сценарии использования пространства, однако допускает дальнейшее развитие:

  • Концептуальное переосмысление и изменение конфигурации зон и отдельных залов

  • Добавление новых сценариев управления аудио и видео

  • Расширение функциональности лектория и усиление интеграции с мобильными и управляющими устройствами
