Оснащение актового зала Витебского государственного ордена Дружбы народов медицинского университета

Дата начала: Июнь 2024 г.
Дата реализации: Сентябрь 2025 г.
Компания-интегратор: ООО «А17 Сценические системы», г. Минск

1. Основные задачи проекта

Ключевой задачей проекта являлось создание современного мультифункционального пространства на базе существующего актового зала. Помещение должно одинаково эффективно использоваться как для торжественных мероприятий и концертов, так и для проведения научно-практических конференций, съездов и лекций. Требовалось построить гибкую аудиовизуальную систему, способную мгновенно адаптироваться под формат проводимого события.

2. Требования заказчика

Заказчиком были выдвинуты следующие ключевые требования:

Равномерное акустическое покрытие: Обеспечение чистого и разборчивого звука во всех зрительских зонах с учетом сложной архитектурной составляющей зала.

Разделение систем и сценарии использования: Реализация двух независимых режимов работы («сценариев») с возможностью полного переключения функционала оборудования:

1. Режим «Концерт»: Использование всей мощности и полноты звукоусилительного комплекса.

2. Режим «Конференция»: Работа только центрального акустического кластера в паре со специализированной конференц-системой Shure для обеспечения максимальной разборчивости речи и удобства делегатов.

3. Этапы реализации

Проектирование: Выполнение проектных работ по разработке рекомендаций по строительной акустике и электроакустике, а также разработка технологии сцены с выработкой требований к устанавливаемому оборудованию зала.

Согласование: Защита проектных решений и согласование финальной спецификации с представителями университета.

Участие в тендере: Прохождение конкурсных процедур для получения права на реализацию проекта.

Поставка и шеф-монтаж: Доставка оборудования на объект, контроль за подготовкой трасс, монтаж подвесных конструкций и установка акустических систем.

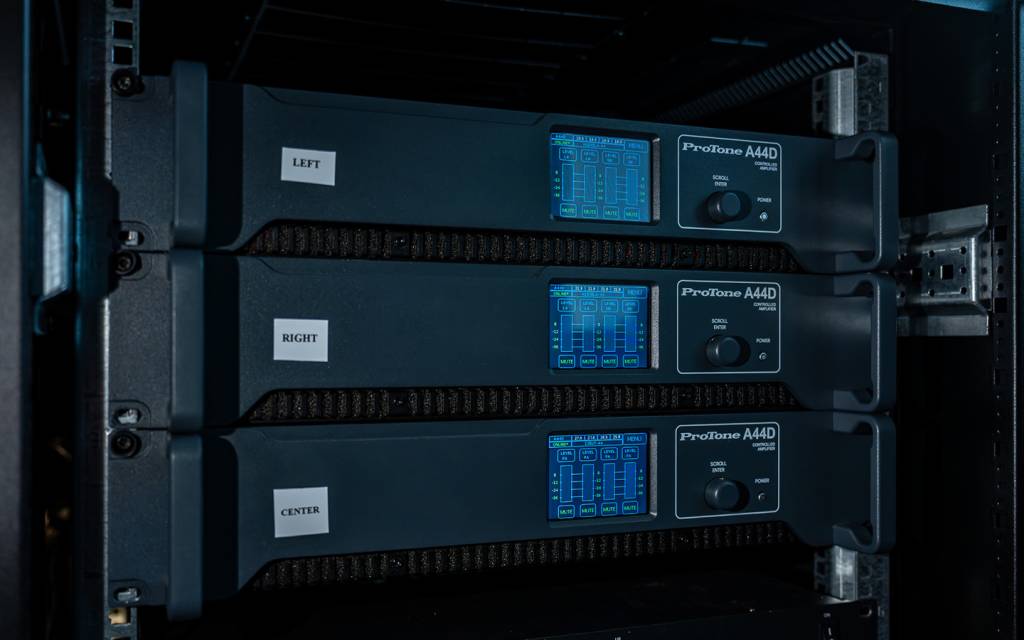

Пуско-наладочные работы: Конфигурация оборудования, настройка процессоров обработки звука под два сценария, программирование логики переключения режимов.

Сдача объекта: Проведение комплексного тестирования, инструктаж персонала заказчика и подписание актов ввода в эксплуатацию.

4. Краткая техническая спецификация интегрированных систем

В рамках проекта было установлено оборудование, обеспечивающее высокое качество звука для смешанных форматов мероприятий:

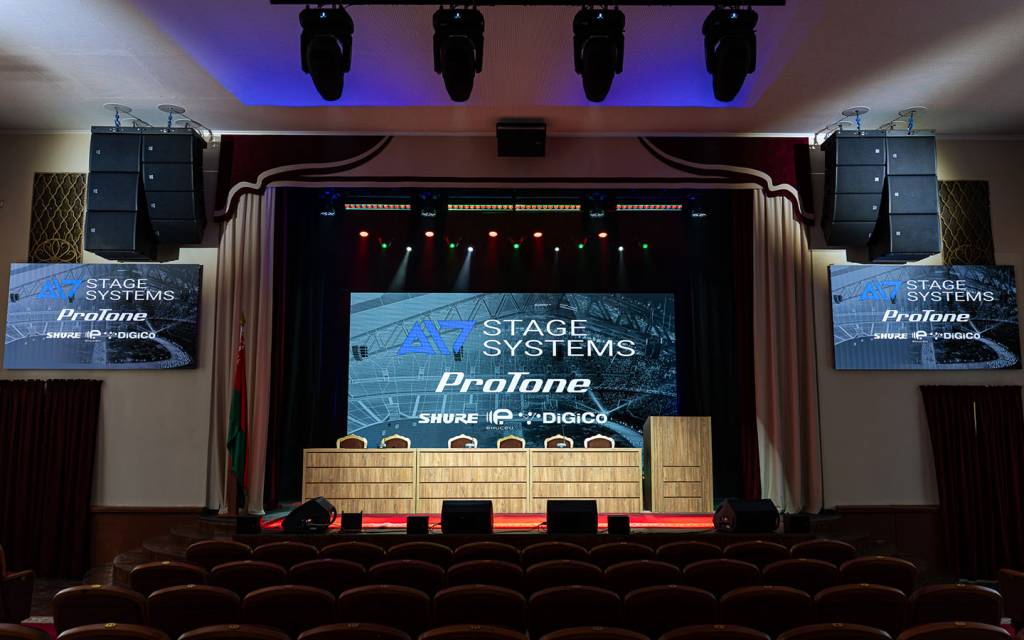

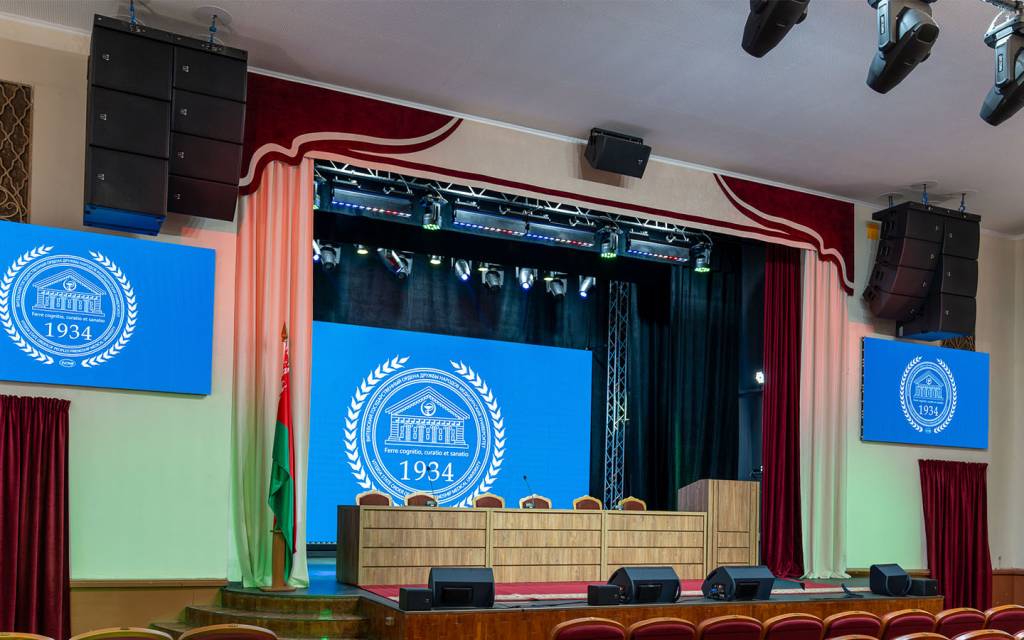

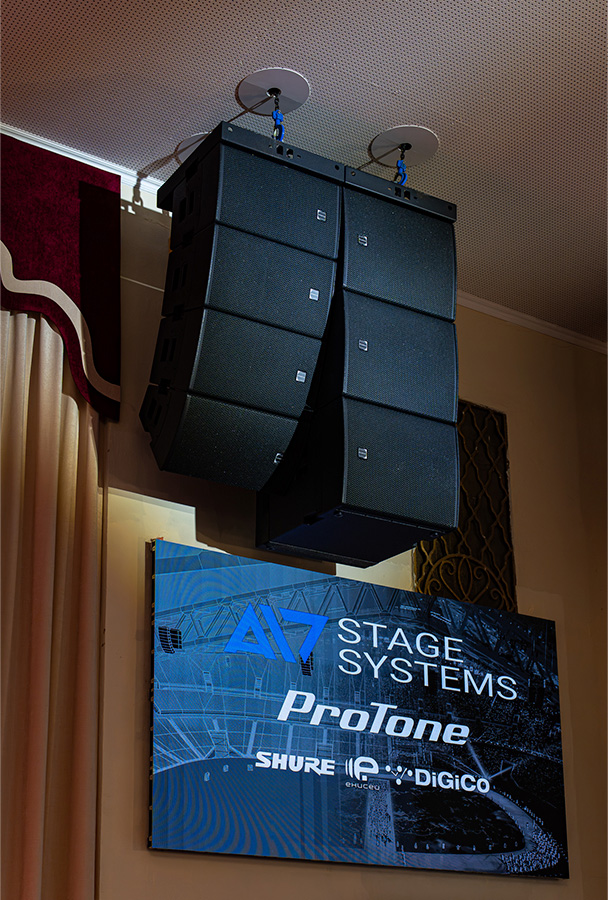

Основная система: Акустические системы ProTone серии H (H10 и H30) в подвесе. Комбинация кабинетов H10 в верхней части массива и H30 в нижней обеспечивает широкую диаграмму направленности и равномерное покрытие зала.
Сабвуферы: ProTone Н118 в подвесе. Такое решение позволило освободить сценическое пространство и обеспечить глубокое и плотное низкочастотное сопровождение в концертном режиме.
Центральный канал: ProTone 120UT, выступающий как классический центральный кластер в режиме «Концерт» и как основная система в режиме «Конференция».

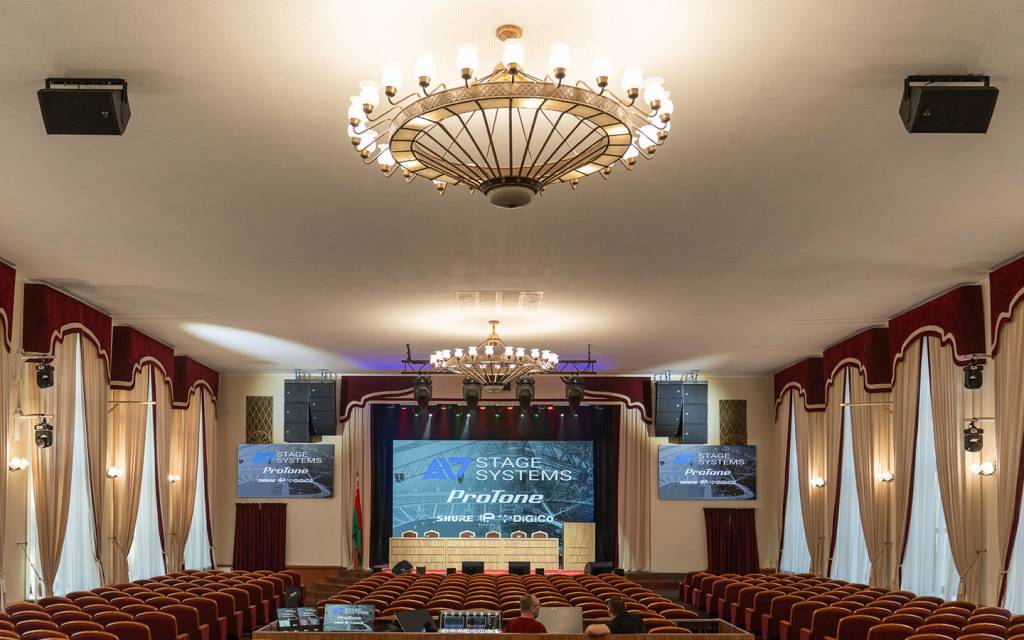

Линии задержки: ProTone 120UT, используемые в качестве дополнения к основной системе как в концертном, так и в конференц-режиме.

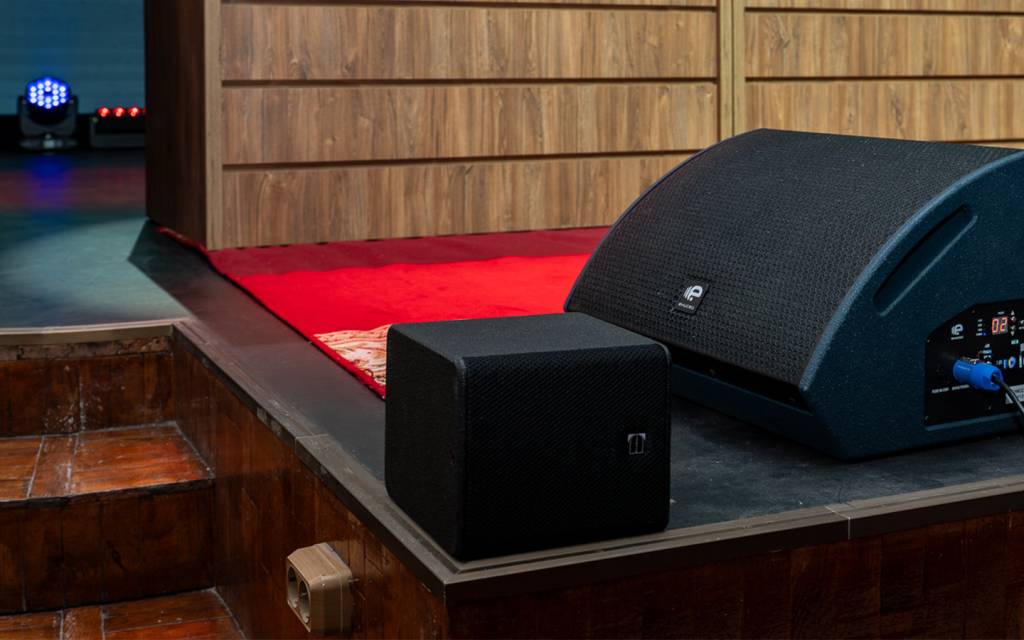

Фронтфиллы (озвучивание передних рядов): ProTone E50 для комфортного звучания и высокой разборчивости на первых зрительских рядах.
Дискуссионная система: Специализированная конференц-система Shure, задействуемая в режиме «Конференция» для обеспечения высококачественной передачи голоса.
Прочее аудиовизуальное оборудование: Интеграция систем отображения (экраны) и светового оборудования для комплексного оснащения зала.

5. Сложности, возникшие при реализации

Главным вызовом проекта стали неблагоприятные пропорции зала — вытянутая форма (длинное помещение) в сочетании с низким потолком, что создавало предпосылки для неравномерного распределения звуковой энергии. Дополнительную сложность добавляло обрамление с обеих сторон оконными проемами, формирующими отражающие поверхности.

На этапе строительных работ частично проблему удалось нивелировать за счет применения акустического гипсокартона на потолке (под сэндвич-панелью) и установки мягких кресел, которые выступили в роли дополнительного звукопоглотителя.

Однако ключевой эффект был достигнут именно благодаря инженерной проработке электроакустической части. Применение многокомпонентной системы звукоусиления с точно определенными и правильно направленными элементами (основной массив, центральный канал, линии задержки, фронтфиллы) позволило «сшить» акустическое поле зала, обеспечив равномерное покрытие даже в сложных архитектурных условиях.

6. Возможность развития проекта после реализации

Спроектированная и реализованная система является самодостаточным решением, рассчитанным на долгие годы стабильной эксплуатации. Оборудование ProTone, использованное в проекте, отличается высокой надежностью и сохраняет заявленные характеристики даже при интенсивных нагрузках, что гарантирует университету бесперебойную работу зала на протяжении длительного срока.

Заложенная архитектура системы позволяет в будущем расширять парк оборудования под нужды студенческой самодеятельности и творческих коллективов. В частности, возможна интеграция дополнительного оборудования для проведения концертов и репетиций: гитарных комбоусилителей, напольного сценического мониторинга, музыкальных и прочего инструментария, необходимого для выступлений художественной самодеятельности.
