Оснащение звуковой системы концертного клуба The Place (Санкт-Петербург). ProTone

Номинация «Лучший интеграционный проект в сфере концертных площадок»


Базовое решение




ProTone

Россия, 660010, г. Красноярск, пр. Красноярский рабочий, 160-Е, оф. 2-02
https://www.protone.ru/


Оснащение звуковой системы концертного клуба The Place (Санкт-Петербург)

Дата начала: 2024 г.
Дата реализации: Декабрь 2025 г.
Компания-интегратор: -
Компании, привлеченные к работе: ProTone (производитель, настройка акустической системы)




1. Основные задачи проекта

Ключевая задача проекта заключалась в создании полноценной звукоусилительной системы для легендарной концертной площадки Санкт-Петербурга — клуба The Place. Площадка принимает мероприятия различных жанров: от выступлений фолк-коллективов до полноценных рок-концертов. Требовалось обеспечить универсальность, высокое качество звука и соответствие техническим райдерам артистов разного уровня.


Place2.jpg   Place4.jpg


2. Требования заказчика

Заказчиком были сформулированы следующие требования:

  • Равномерное акустическое покрытие всех зон зала.

  • Высокий уровень звукового давления (SPL) с запасом (headroom) для динамичных музыкальных жанров.

  • Райдерность оборудования — совместимость с типовыми требованиями концертирующих коллективов.

  • Надежность и стабильность работы при интенсивных нагрузках.



3. Этапы реализации

1. Проектирование: Акустические расчеты и разработка конфигурации системы с учетом геометрии зала и сцены.

2. Согласование: Утверждение проектных решений и финальной спецификации с заказчиком.

3. Поставка оборудования: Доставка акустических систем и усилителей на объект.

4. Монтаж и пуско-наладочные работы: Установка порталов, сабвуферов, сценических мониторов, подключение усилительного оборудования.

5. Настройка и сдача: Калибровка системы, программирование сценариев, комплексное тестирование, инструктаж персонала.




4. Краткая техническая спецификация интегрированных систем

В рамках проекта установлено следующее оборудование ProTone:

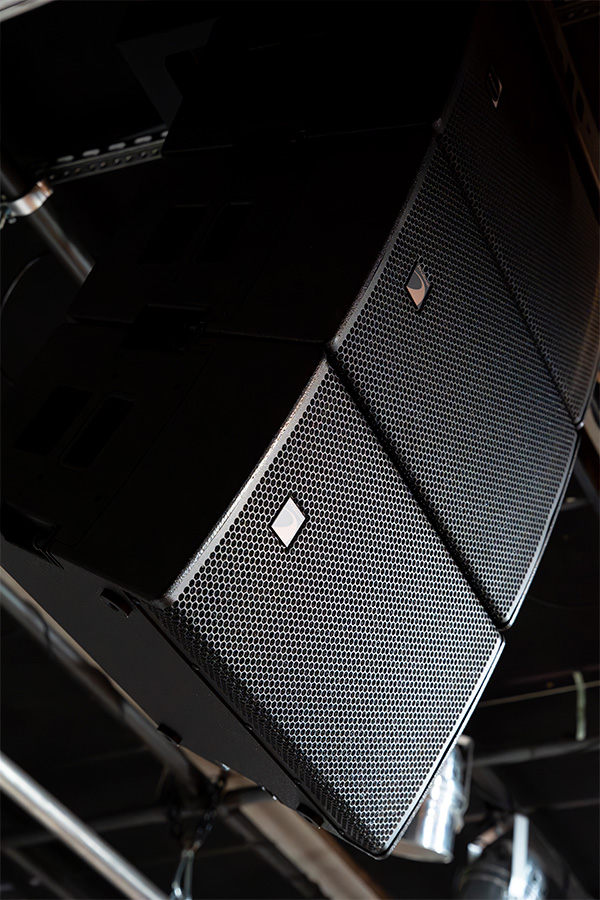

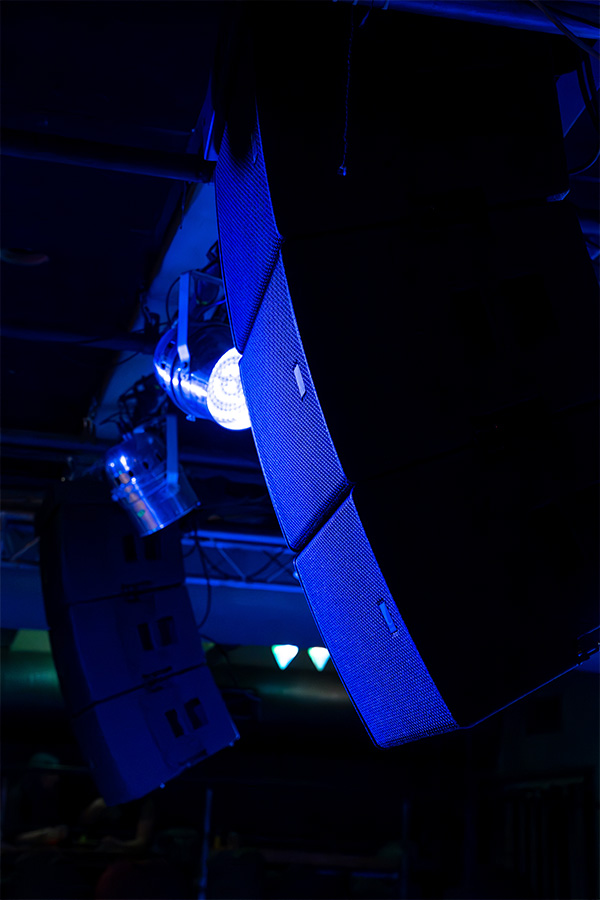

  • Портальные системы (лево/право): по 3 ProTone H10 на сторону (всего 6 шт.) — основные линейные массивы для фронтального озвучивания.

  • Сабвуферы: 4 шт. ProTone H118 — для низкочастотной поддержки.

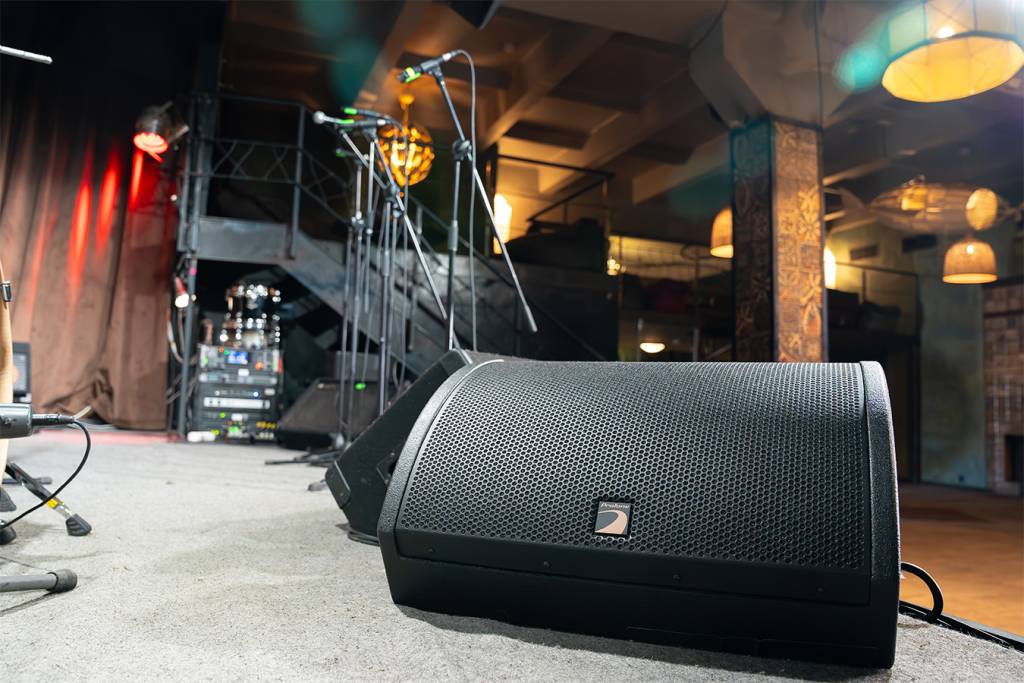

  • Сценические мониторы (инфилы): ProTone M15V2 (количество в соответствии с потребностями площадки) — для контроля звука на сцене или альтернативно — для использования в качестве инфиллов, для покрытия ближних рядов зрителей.

  • Усилители: 3 шт. ProTone A44D — питание и обработка сигналов.



5. Сложности, возникшие при реализации

В ходе пуско-наладочных работ выявлена проблема резонанса сцены в области низких частот. Артисты отмечали дребезжание и вибрации на сцене, при этом в зале низкочастотный диапазон был недостаточно управляем. Специалистами завода ProTone выполнена настройка системы с применением технологии кардиоидного сабвуферного массива. Это позволило скомпенсировать нежелательное излучение в сторону сцены и добиться точного контроля НЧ-диапазона в зрительской зоне.



6. Возможность развития проекта после реализации

Архитектура системы допускает дальнейшее расширение:

  • Добавление сценических мониторов для увеличения числа независимых линий мониторинга.

  • Организация дозвучки вип-помещений и дополнительных зон (бар, фойе) путем подключения соответствующих акустических систем.
