Комплексное мультимедийное оснащение многофункционального зала Конгресс‑холла курорта «Завидово»

Дата начала проекта: декабрь 2023 год (Пресейл).

Дата завершения реализации: октябрь 2025 год (ввод зала в эксплуатацию).

Компания‑интегратор: Polymedia.




Привлеченные компании и поставщики оборудования (по основным подсистемам):

LED-экран

  • Экраны Polyled

  • ПК Corson

  • Программное обеспечение Resolume Arena

Управление

  • Системные блоки IRBIS i7-11700

  • Коммутаторы Zyxel, Moxa

  • Процессор iRidium

Фоновое озвучивание

  • Сервер Biamp Tesira

  • Усилители Lax

Концертное озвучивание

  • Линейные массивы Lax

  • Сабвуферы Lax

  • Студийный монитор Lax

  • Микшер Midas

  • Радиосистемы Lax

Коммутация

Матричный коммутатор и оптическими удлинителями Aten

Сценическое освещение

  • Световых приборы Dialighting

  • Консоли Chamsys

  • Дымовые и ветровые машины DJPower

Шторы, сцена и фермы

  • Подъемный моторизированный непрозрачный текстильный экран I-Textile

  • Мобильный сценический стальной подиум СЦЕНА-НН

  • Фермы STAGE TECHNOLOGY



Основные задачи проекта

Конгресс‑холл курорта «Завидово» нуждался в многофункциональной площадке федерального уровня для проведения широкого спектра мероприятий на одной сценической базе. Площадка должна была стать «цифровым трансформером» — переключаться из одного сценария в другой с минимальными усилиями и временем.

В зонах посетителей курорта, таких как зона ресепшн и зона SPA-услуг, требовались решения для привлечения внимания посетителей

Основные задачи проекта:

  • создание многофункционального зала, способного принимать деловые мероприятия (конференции, форумы, презентации) с высокой разборчивостью речи и читаемой графикой;

  • обеспечение готовности зала к развлекательным форматам (концерты, шоу‑программы, киберспортивные события) с выразительной сценографией и динамикой;

  • подготовка площадки к работе с телевизионными съемочными группами и продакшном, с корректным отображением изображения и света в кадре;

  • достижение гибкости по рассадке и сценарию: конференция «театром», банкет, выставка, гибридные мероприятия;

  • сокращение зависимости от аренды внешнего оборудования и подрядчиков при сохранении высокого уровня качества AV‑инфраструктуры.

  • демонстрация визуального и рекламного контента в зависимости от текущего сезона

Отдельной задачей на многофункциональной площадке стало совмещение делового и шоу-формата на одной площадке с единым управлением.




Требования заказчика

  • возможность быстрой перестройки зала «под событие», а не под конкретный набор оборудования;

  • единое и понятное оператору управление всеми подсистемами (видео, звук, свет, управление пространством);

  • готовность оборудования к длительной эксплуатации и развитию решения в будущем.

  • Отсутствие строба и цветного муара экрана при съёмке экрана камерами, высокое качество разборчивости речи, универсальность зала и простая трансформация под множество типов меропрятий.

  • Оперативная смена контента в зонах присутствия посетителей и простое обслуживание оборудования



Этапы реализации проекта

1. Предпроектное обследование и анализ сценариев использования зала (деловые, культурные, спортивные и гибридные мероприятия). Декабрь 2023 — Январь 2024 года

2. Разработка концепции «цифрового трансформера» — единой площадки, закрывающей разные форматы мероприятий за счет комбинации AV‑подсистем и сценариев управления. Февраль 2024 — Март 2024 года

3. Проектирование систем видеоотображения, звука, света, коммутации, управления и интеграции с архитектурой зала (учет площади 1120 м² и до 1000 посадочных мест). Апрель 2024 — Июнь 2024 года

4. Поставка оборудования и выполнение инсталляционных работ, включая монтаж LED‑экрана, акустических систем, светового комплекса, коммутационного и серверного оборудования. Октябрь 2024 — Июнь 2025 года

5. Пусконаладочные работы, настройка параметров изображений и звука под требования залов и ТВ‑съемки, программирование сценариев управления. Июнь 2025 — Август 2025 года

6. Опытная эксплуатация и обучение персонала работе с операторским местом и системой управления залом. Сентябрь 2025 — Октябрь 2025 года

7. Поставка оборудования и выполнение монтажных и инсталляционных работ в зонах респешн и СПА-услуг. Октябрь 2025 — Декабрь 2025 года




Краткая техническая спецификация интегрированных систем

Видеоотображение и контент

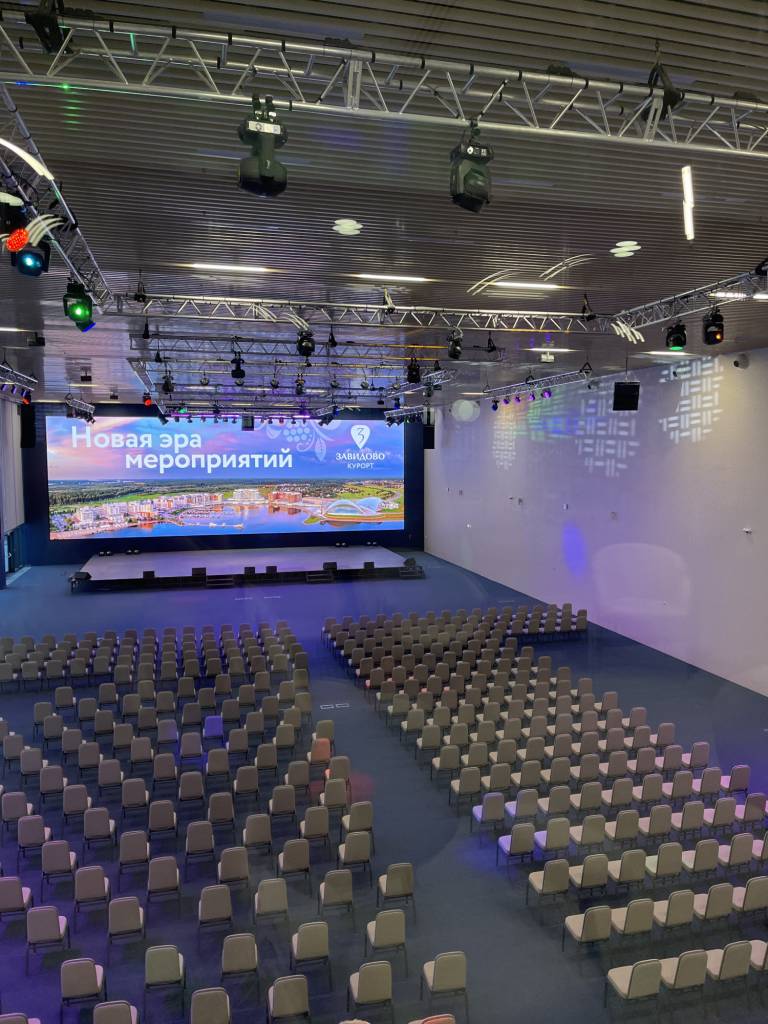

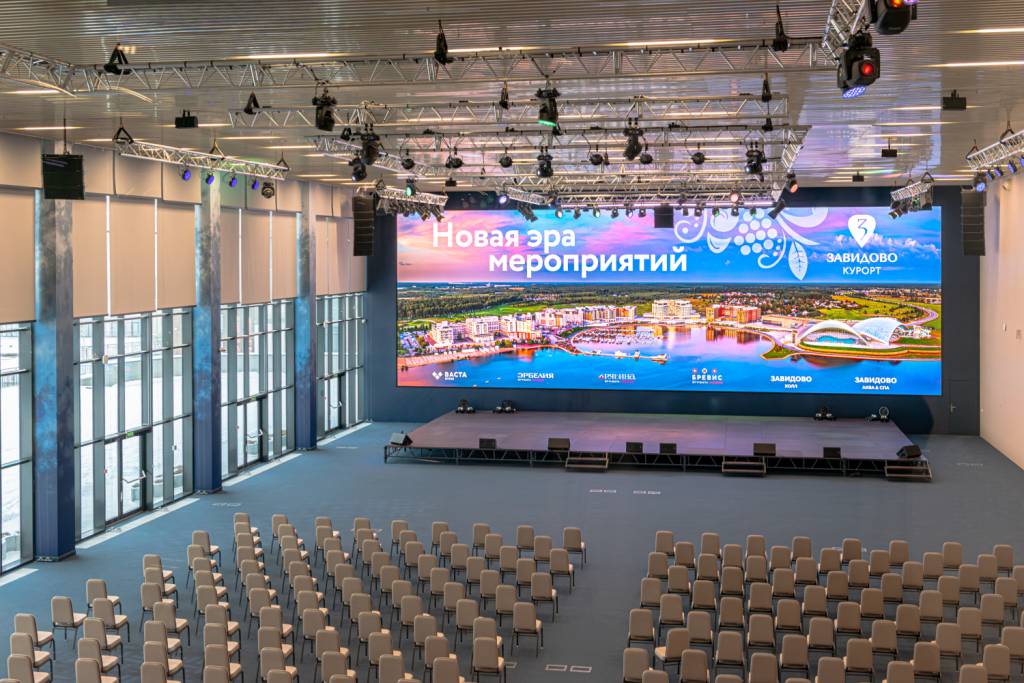

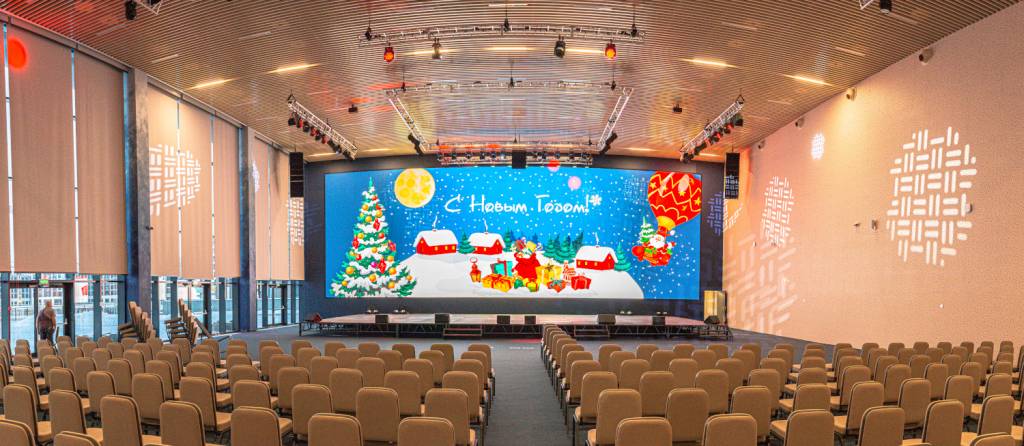

  • бесшовный LED‑экран 21×7 м (8064×2688 пикселей), закрывающий всю торцевую стену зала и выполняющий роль основной визуальной сцены;

  • параметры экрана подобраны с учетом ТВ‑съемки (частота обновления 7680 Гц и режим сканирования 1/24 минимизируют риск мерцания и «полос» в кадре);

  • поддержка многозонных раскладок — одновременный вывод презентаций, видеоконтента, изображения с камер, служебной информации;

  • медиасервер на базе Resolume Arena для микширования видеоряда и графики в реальном времени.

Аудиосистема

  • основная концертная система на линейных массивах с направленной подачей звука в зрительскую зону;

  • сабвуферы и delay‑линии для выравнивания звучания по глубине зала и устранения эффекта эха;

  • фоновое озвучивание потолочными громкоговорителями для выставок, банкетов и кофе‑брейков;

  • сценические мониторы для спикеров и артистов;

  • цифровая обработка звука на базе Biamp Tesira, выравнивание уровней громкости, маршрутизация аудиопотоков, интеграцию с аудиосетью Dante.

Видеокоммутация и инфраструктура

  • модульная 4K‑матрица с бесшовным переключением сигналов (Aten VM16000A);

  • напольные лючки для подключения внешних источников в точках рассадки;

  • транспорт сигналов по оптоволокну до 300 м между залом и аппаратной для стабильной передачи 4K‑видео без артефактов и задержек.

Световой комплекс

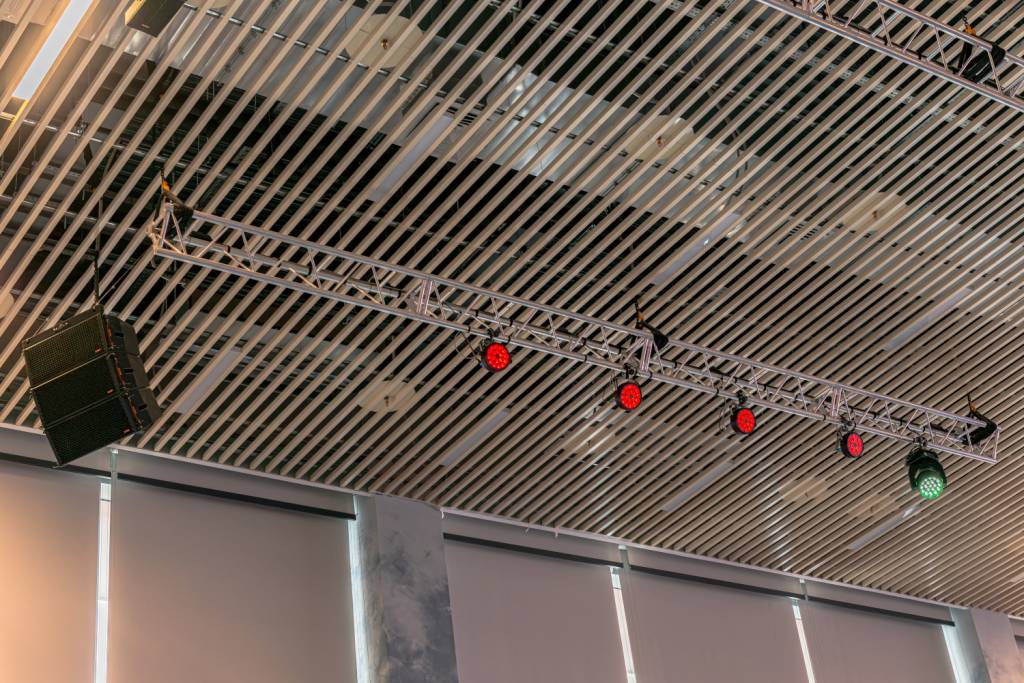

  • 98 световых приборов, формирующих заливающий, акцентный и атмосферный свет;

  • управление с консоли ChamSys, программируемые сцены и динамические эффекты;

  • использование дым‑машин и ветровых машин для визуализации лучей и формирования объемного светового рисунка.

Система управления и операторское место

  • единая система управления на базе iRidium, объединяющая AV‑подсистемы, освещение и шторы. Позволяет автоматизировать пресеты для разных событий — от конференц-режима до концертного шоу;

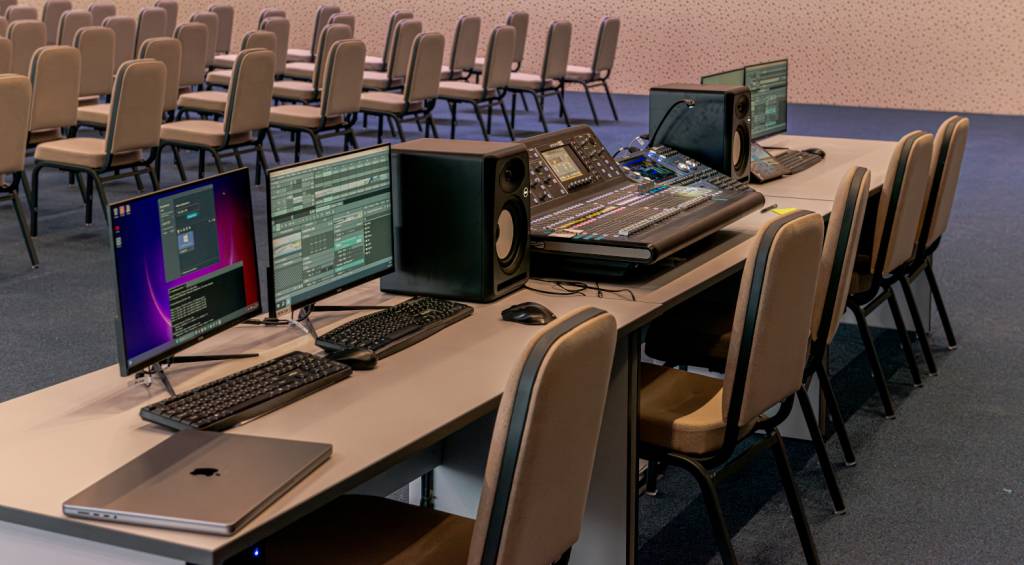

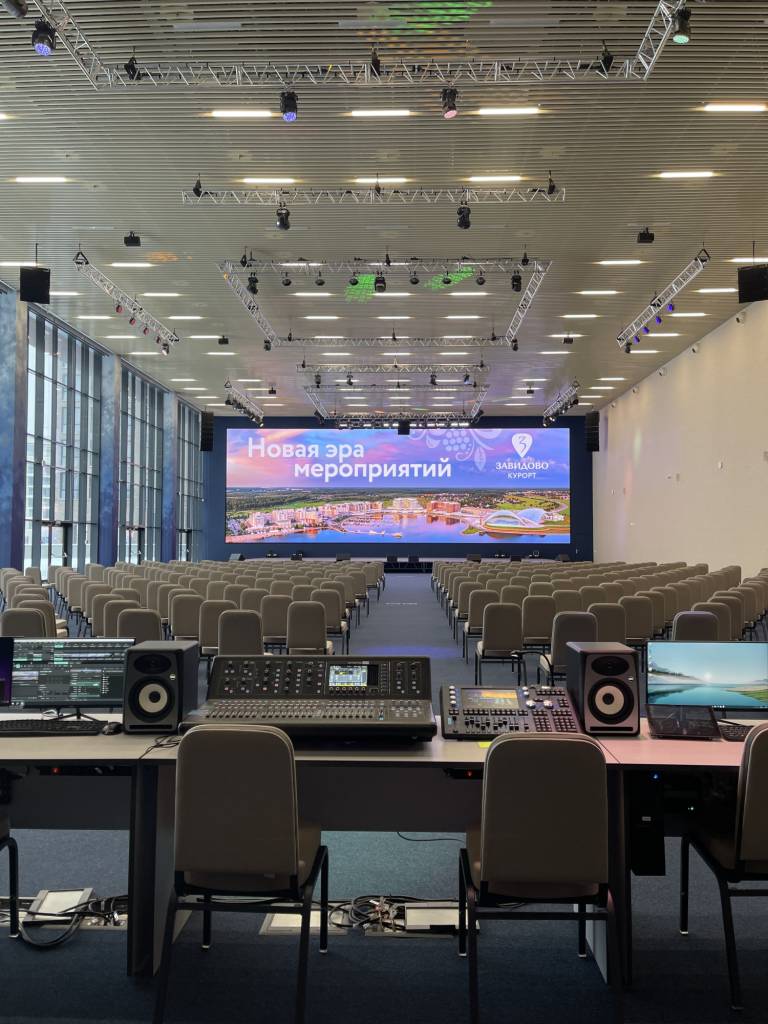

  • мобильное операторское место с возможностью подключения в двух точках зала через напольные лючки;

  • превью‑мониторы для подготовки последующих сценариев вывода контента и света до их отправки в зал;

  • микшерный пульт Midas для гибкого управления аудиопотоками в режиме концерта.

Сцена и управление светом

  • разборная сцена 20×5 м под разные форматы мероприятий и варианты рассадки;

  • панорамное остекление протяженностью 10 м;

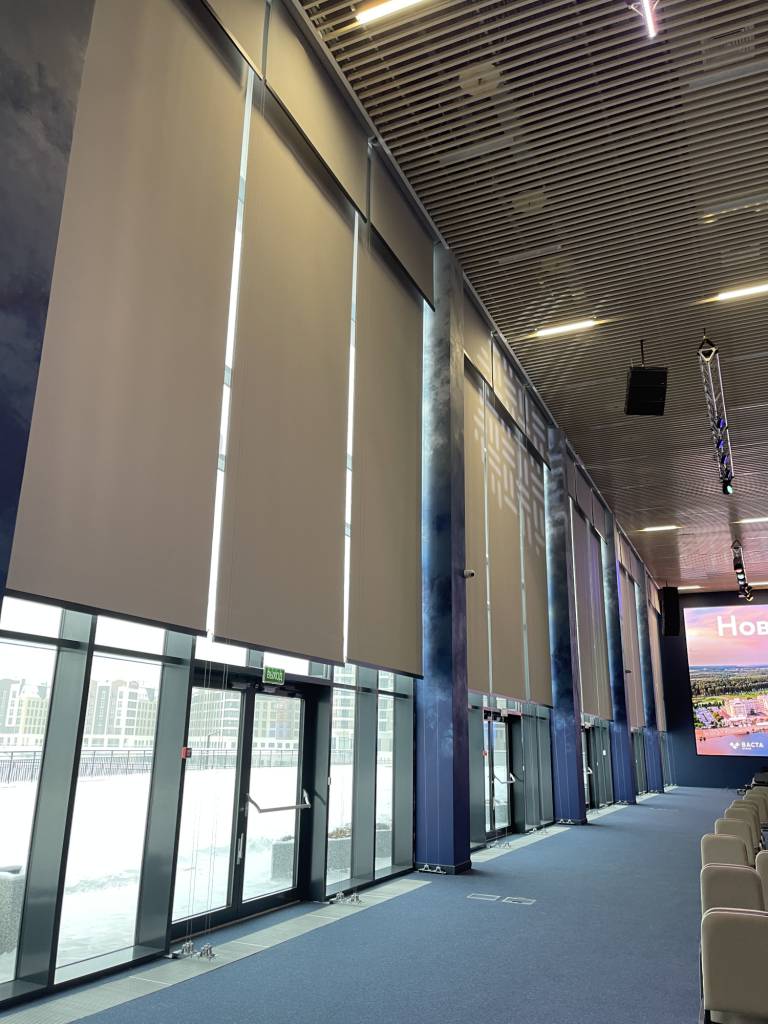

  • 24 моторизованные шторы (блэкаут и скрин), интегрированные в систему управления, с возможностью полного затемнения, мягкой дневной подсветки либо открытия панорамы на набережную.

Цилиндрические LED колонны в зоне ресепшн

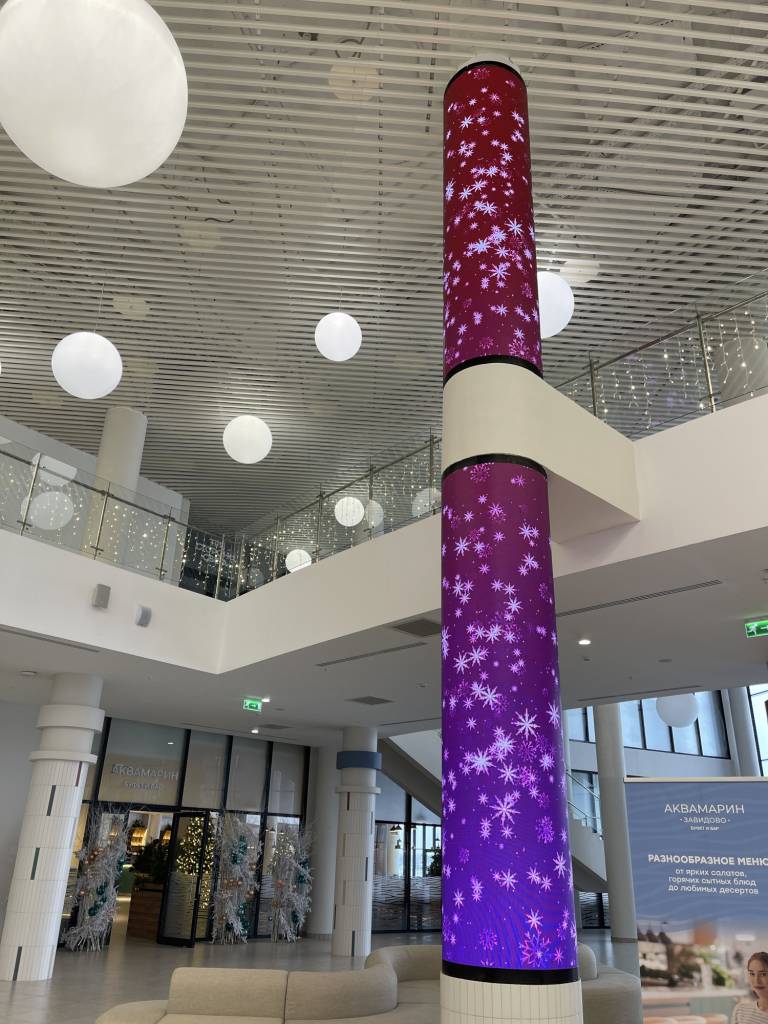

  • две цилиндрические LED‑колонны высотой 6,4 м во входной зоне аквапарка курорта, предназначенные для художественного контента и сезонных сценариев.

LED экраны в СПА

  • В СПА установлены вертикальные 14 LED-экранов с шагом пикселя 1,25 мм и разрешением 256×1664 пикселей, обеспечивающие чёткое и насыщенное изображение. Экраны оснащены контроллером со встроенным медиаплеером и установлены на специальных несущих конструкциях с защитными крышками для защиты от воздействия брызг. Визуальный контент разработан в спокойных, атмосферных концепциях — таких как «Bubble Gradients» с мягким движением пузырьков и «Forest Mist» с эффектом природного тумана и листьев. Такое оформление создаёт ощущение лёгкости, свежести и расслабления, органично вписываясь в атмосферу СПА-зоны


Сложности, возникшие при реализации

Многофункциональный зал

Основные сложности проекта были связаны с масштабом зала и необходимостью совмещения деловых и шоу‑форматов на одной площадке. Ключевые вызовы:

  • обеспечение равномерного звукового поля в пространстве площадью 1120 м² при различных вариантах рассадки. На основе акустического расчёта была сформирована схема озвучивания, учитывающая площадь пространства и различные сценарии рассадки. Это позволило обеспечить равномерное распределение звука по глубине зала, повысить разборчивость речи и минимизировать нежелательные отражения.

  • подбор параметров LED‑экрана, корректно работающего и для зрителей в зале, и для профессиональных камер в условиях жёсткого ограничения бюджета. В рамках заданных бюджетных ограничений было подобрано решение, обеспечивающее качественное восприятие изображения как в зале, так и при телевизионной съёмке. Ключевые технические параметры экрана, включая высокую частоту обновления 7680 Гц и режим сканирования 1/24, позволили добиться стабильной и корректной визуализации в обоих сценариях использования.

  • интеграция большого числа подсистем в единую систему управления при сохранении понятной логики для оператора. Для объединения разнородных подсистем в единый контур была реализована централизованная логика управления на базе iRidium. Разработанный интерфейс и набор автоматизированных сценариев обеспечили удобную и понятную работу оператора при проведении мероприятий различного формата.

  • Продолжительное выполнение работ в связи с отсутствием строительной готовности объект. В условиях изменяющейся готовности площадки работы были организованы поэтапно с гибкой адаптацией графика к фактическому состоянию объекта. Такой подход обеспечил своевременный выход на этапы монтажа и позволил завершить ввод в эксплуатацию в установленный срок

Зона ресепшн

  • Ограничение Заказчиком диаметра цилиндра и возникающие в последующем проблемы с размещением блоков питания, принимающих карт и хаб-плат. В ответ на заданные габаритные ограничения конструкция была переработана с учетом плотной компоновки внутренних компонентов. Проведенные испытания подтвердили работоспособность решения и его соответствие требованиям Заказчика

  • Необходимость обеспечения идеально ровных межмодульных стыков в условиях неидеально ровного «горизонта» самих колонн. Для точной адаптации решения к фактической геометрии основания был предварительно изготовлен и отработан макет конструкции. Это позволило заранее устранить потенциальные отклонения и выполнить ввод оборудования в эксплуатацию в сжатые сроки без замечаний

Зона СПА-услуг

Основные сложности проекта были связаны с необходимостью гармонично вписать вертикальные LEDэкраны в существующую архитектурную концепцию помещения и обеспечить их безопасную эксплуатацию в условиях повышенной влажности. Ключевые вызовы:

  • подбор и согласование мест установки экранов для правильного распределения оборудования с инженерными системами и сохранностью визуальной целостности пространства. Выполнена комплексная пространственная координация размещения экранов с учетом смежных инженерных разделов и архитектурного замысла объекта. Это обеспечило интеграцию оборудования в среду без ущерба для функциональности и общего восприятия пространства

  • разработка защитных прозрачных крышек с уплотнителями для надёжной защиты оборудования от брызг воды. Создано специальное защитное решение на основе прозрачных элементов с герметизирующими вставками, исключающее попадание влаги на чувствительные компоненты. Такой подход повысил эксплуатационную надежность оборудования в зоне возможного контакта с водой

  • организация системы вентиляции — приточной и вытяжной — для поддержания оптимального температурного режима внутри экранных конструкций и предотвращения перегрева.

Реализован контур воздухообмена, обеспечивающий эффективный отвод избыточного тепла из внутренних объемов конструкций. За счет этого были созданы условия для стабильной и безопасной работы оборудования при длительной эксплуатации




Возможность развития проекта после реализации

Архитектура решения предусматривает расширение функционала за счет добавления новых источников и приемников сигналов в существующую систему коммутации, а также подключения дополнительного оборудования к оптоволоконной инфраструктуре.

Система управления позволяет создавать и интегрировать новые сценарии работы, подключать дополнительные зоны освещения, обновлять световые и мультимедийные сцены.

Видеостена и медиасервер способны принимать новые форматы контента и поддерживать расширенные креативные сценарии (дополнительные окна, интерактивные источники, объединенные трансляции).

Аудиосистема может быть дополнена дополнительными зонами озвучивания в смежных пространствах (фойе, входная зона, дополнительные залы) с использованием существующей платформы цифровой обработки звука.
