Мультимедийное 3D‑пространство для компании «Амур Минералс»

Дата начала: Январь 2025 года

Дата реализации: 2025 год, срок реализации — около 2 месяцев

Компания‑интегратор: Polymedia

Другие компании, привлеченные к работе над проектом: нет

Основные задачи проекта

Основной задачей проекта являлось создание иммерсивного мультимедийного пространства для компании «Амур Минералс», ведущей разработку Малмыжского месторождения меди в Хабаровском крае. Пространство должно было одновременно выполнять функции площадки для презентаций, экскурсионных программ и корпоративных мероприятий, а также служить инструментом демонстрации потенциала предприятия перед инвесторами и партнерами. Пространство вмещает от 3 до 5 человек одновременно.

Дополнительно перед проектом ставилась задача повышения имиджа предприятия за счет применения современных аудиовизуальных технологий, позволяющих формировать эффект присутствия на производственных объектах и наглядно демонстрировать перспективы развития.

Экскурсионный сценарий (ключевой): посетители заходят в пространство и располагаются в центре LED-пола перед полукруглым экраном. После запуска сценария начинается последовательная демонстрация видеоконтента о компании и разработке Малмыжского месторождения.

Полукруглый экран формирует панорамное изображение, а LED-пол дополняет его динамическим контентом, создавая эффект присутствия. Во время экскурсии демонстрируются различные этапы работы предприятия:

• география региона и расположение месторождения

• этапы разработки месторождения

• технологические процессы добычи и переработки руды

• инфраструктура будущего горно-обогатительного комбината

Видеоряд синхронизирован со звуковым сопровождением и сценическими эффектами. В отдельных сценах, например при пролёте дрона над природным ландшафтом или производственными объектами, включаются сценические вентиляторы, создающие поток воздуха и усиливающие эффект присутствия.

Презентационный сценарий: используется для проведения презентаций для инвесторов, партнёров и официальных делегаций. Экран используется для демонстрации презентаций, видеоматериалов и инфографики.

Сценарий мероприятий: пространство может использоваться для небольших корпоративных мероприятий и деловых встреч. В этом режиме LED-экран и LED-пол работают как единая визуальная сцена.

Режимы показа комплекса:

• демонстрационный режим (автоматический показ контента);

• экскурсионный режим (последовательный запуск сцен);

• презентационный режим (работа с внешними источниками сигнала);

• сервисный режим (тестирование оборудования).

Архитектура комплекса позволяет в будущем расширять функциональность и добавлять интерактивные сценарии.

Уникальность проекта в том, что иммерсивное 3d-пространство применяется в промышленном секторе нестандартно: горнодобывающая компания с помощью панорамного LED-экрана и LED-пола создает для своих гостей эффект присутствия на месторождении без необходимости физического присутствия на опасном и отдаленном участке.

Требования заказчика

Заказчику было важно получить по итогу иммерсивную мультимедийную среду для проведения презентаций и экскурсий, объединяющую современные аудиовизуальные технологии в едином пространстве, работающих синхронно. Среди ключевых требований можно выделить: формирование крупноформатной проекционной поверхности с панорамным эффектом, создание надежного интерактивного или визуально активного пола, а также обеспечение комфортного восприятия контента для посетителей.

Дополнительным требованием являлась возможность использования комплекса для работы с инвесторами и партнерами, проведения корпоративных мероприятий и интеграции решения в общую программу инфраструктурного развития Амурского ГОКа.

Этапы реализации

1. Аналитический этап: анализ задач заказчика, сценариев использования пространства (экскурсии, презентации, мероприятия), а также архитектурных особенностей помещения, в котором размещается мультимедийный комплекс.

2. Проектирование: разработка конфигурации полукруглого светодиодного экрана на базе модулей Polyled CF Pro 1.95, расчет радиуса кривизны, параметров обзора и компоновки с LED‑полом и аудиосистемой.

3. Подбор и согласование оборудования: выбор модулей для криволинейного LED‑экрана и светодиодного пола с технологией GOB, а также компонентов аудиосистемы и дополнительных эффектов (сценические вентиляторы).

4. Монтаж и интеграция: установка модулей полукруглого LED‑экрана с настройкой углов наклона, монтаж светодиодного пола, инсталляция аудиосистемы и сценических вентиляторов, интеграция оборудования в единую систему.

5. Пусконаладочные работы: настройка яркости, цветопередачи, согласование параметров LED‑экрана и пола, тестирование сценариев показа контента с учетом экскурсионных и презентационных программ.

6. Ввод в эксплуатацию: передача комплекса заказчику и включение решения в инфраструктурное развитие Амурского ГОКа.

Сроки: 62 дня срок реализации с момента подписания контракта (в т.ч. поставка оборудования). Поставка оборудования — 21-46 к/д (оборудование получали 2-мя траншами). Подготовка в выходу на объект, получение допуска к проведению работ — 5 к/д. Строительно-монтажные работы — 17 к/д. Пусконаладочные работы — 24 к/д. Программирование комплекса — 8 к/д. Разработка и выпуск исполнительной документации — 3 к/д.

Краткая техническая спецификация интегрированных систем

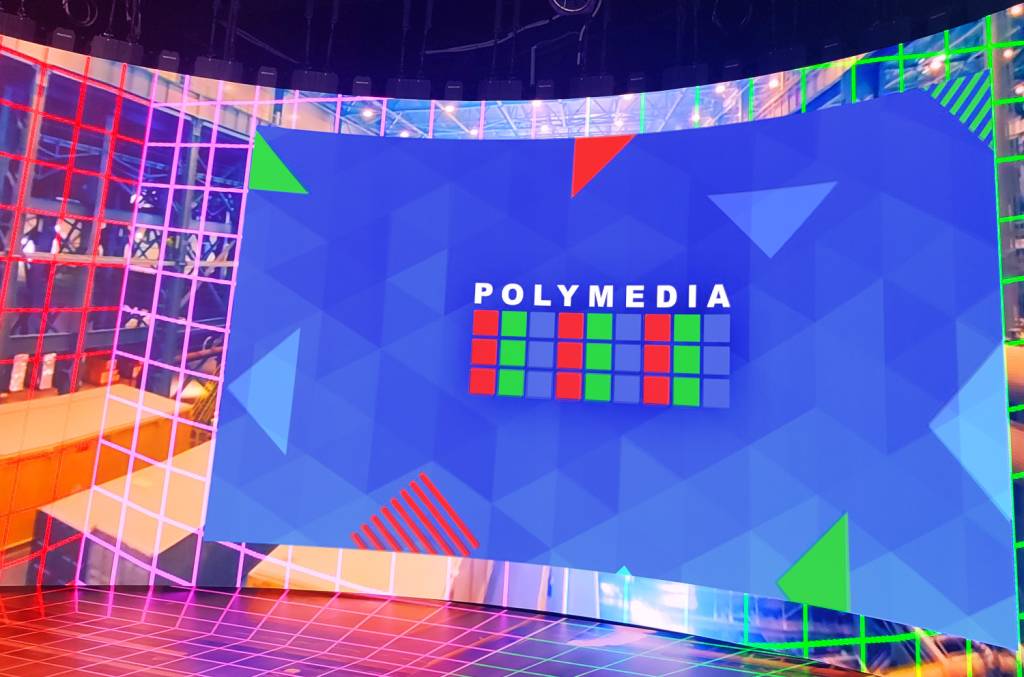

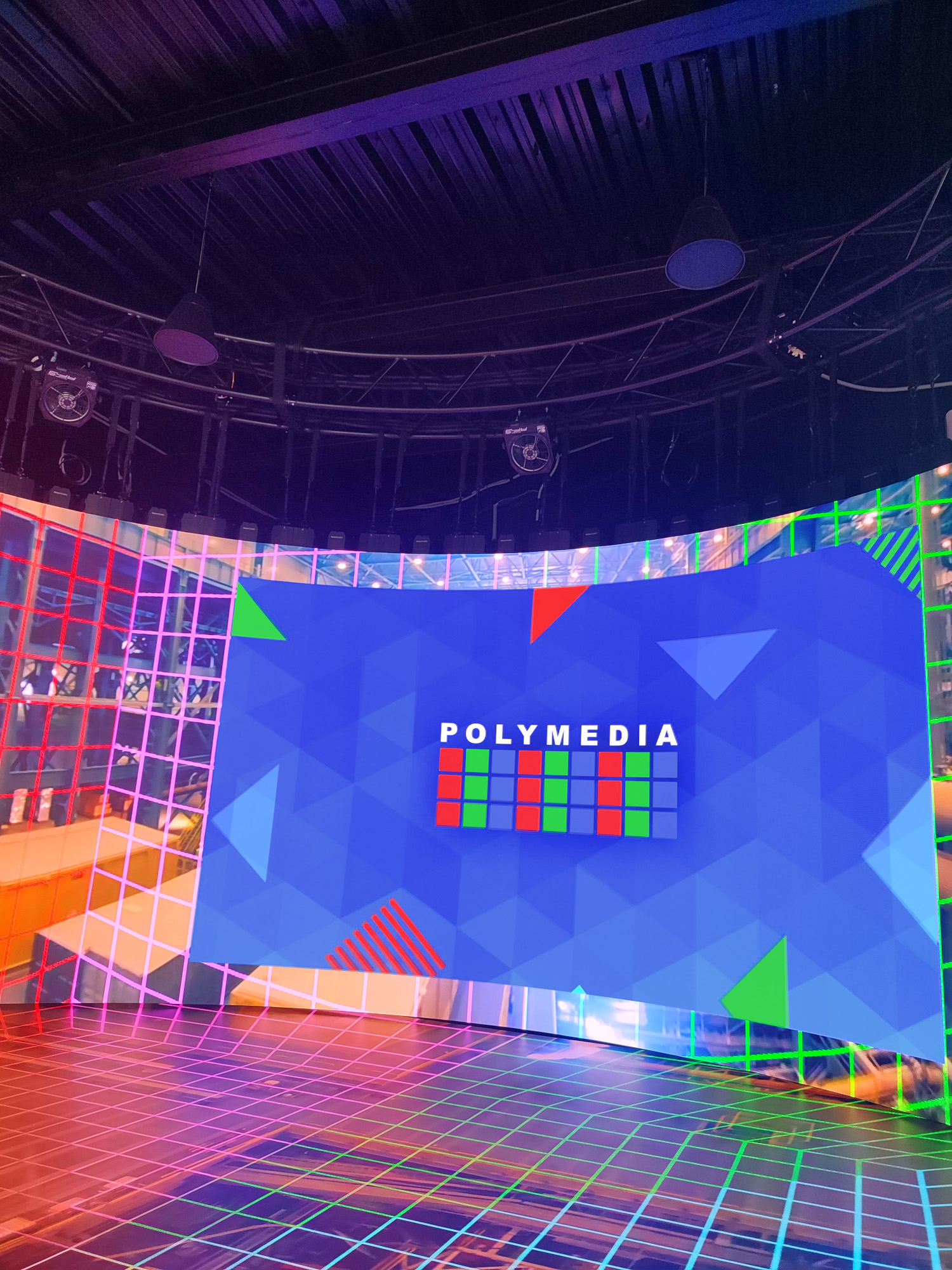

Полукруглый LED‑экран

В проекте применялись модули Polyled серии CF Pro 1.95, позволяющие формировать экран в полукруглой конфигурации. Основные параметры экрана:

• длина — около 14 м;

• высота — около 2,5 м;

• шаг пикселя — 1,95 мм;

• яркость — до 900 нит;

• антибликовая поверхность для повышения четкости и комфортного восприятия изображения.

Конструкция модулей предусматривает регулировку угла от −45° до +45° с шагом 2,5°, что обеспечивает точную настройку радиуса экрана и позволяет формировать ровную полукруглую поверхность. Механизм модулей фиксируется сам, не нужно использовать специальные инструменты. Гибкая конструкция обеспечивает ровную и визуально бесшовную поверхность даже при создании сложных пространственных форм.

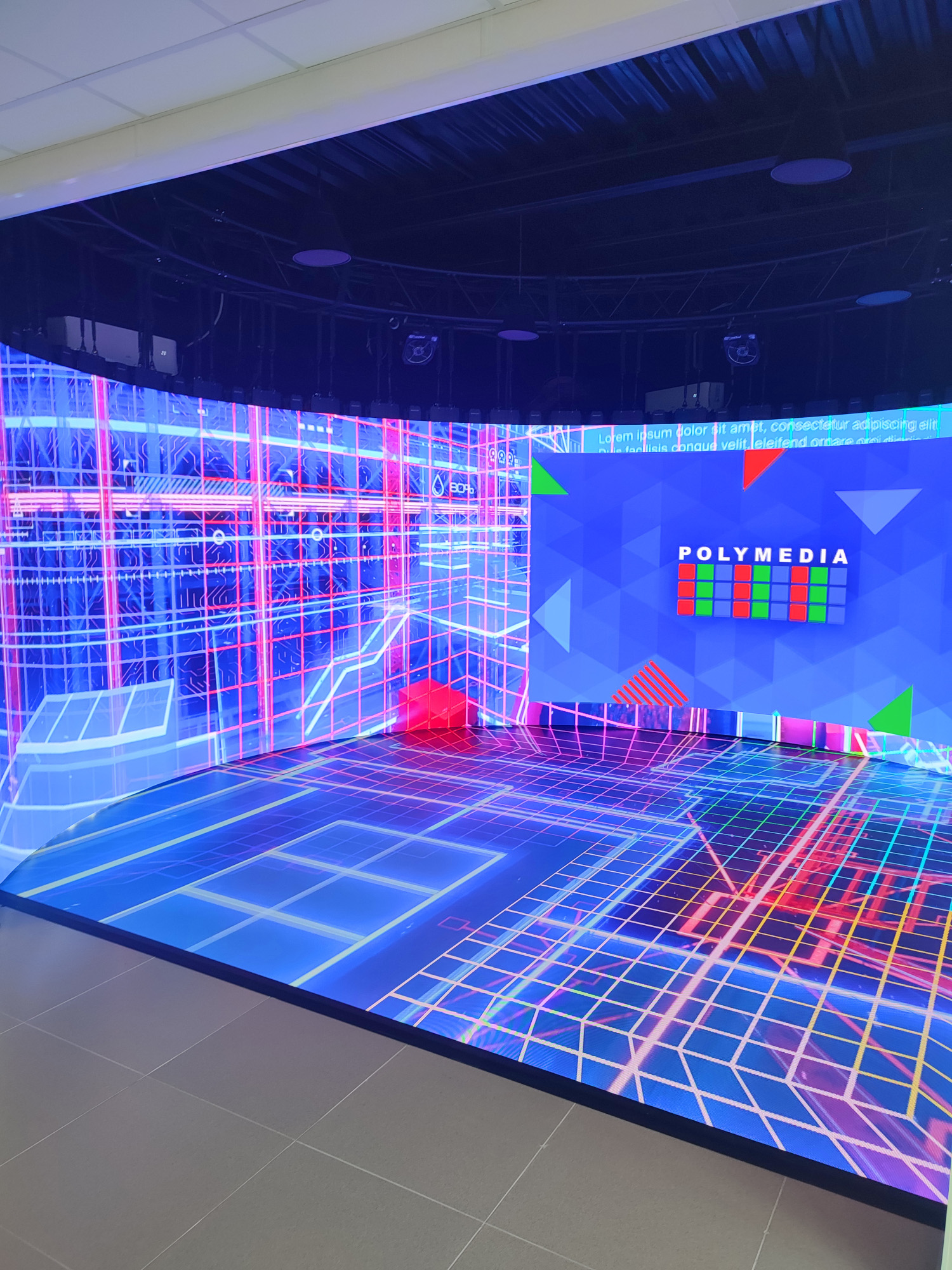

Светодиодный пол

Особое внимание при реализации проекта было уделено созданию светодиодного пола, усиливающего эффект погружения посетителей в демонстрируемое пространство. Толщина панели светодиодного пола составляет 13 мм, что упрощает монтаж и интеграцию в существующую архитектуру помещения. Технология GOB (Glue on Board) обеспечивает защиту поверхности от царапин, ударов, влаги и пыли, повышая устойчивость к интенсивной эксплуатации.

Основные характеристики светодиодного пола:

• шаг пикселя — 1,95 мм;

• яркость — более 600 нит;

• антибликовая поверхность для комфортного восприятия изображения;

• показатель прочности — до 3000 кг/м², что обеспечивает безопасность использования при групповых экскурсиях и массовых мероприятиях;

• расчетный срок службы — порядка 100 000 часов, что соответствует стандартам для подобных LED‑систем.



В составе системы используются:

• потолочные акустические системы Biamp P60DT-BL — 4 шт. (суммарная мощность: 240 Вт.);

• усилитель мощности Biamp REVAMP4240T — 1 шт.;

• цифровой аудиопроцессор Intrend ITDSP-0404Dv2 — 1 шт.

Аудиосистема обеспечивает чёткую разборчивость речи во время экскурсий и презентаций, а также динамичное звуковое сопровождение видеоконтента.

Для усиления иммерсивного эффекта в составе комплекса применены сценические вентиляторы Antari AF-3(X) — 3 шт.

Они интегрированы в систему управления и автоматически включаются в отдельных сценах демонстрационного сценария. Например, во время пролётов дрона над природными ландшафтами или производственными объектами поток воздуха создаёт у посетителей ощущение движения и усиливает эффект присутствия.

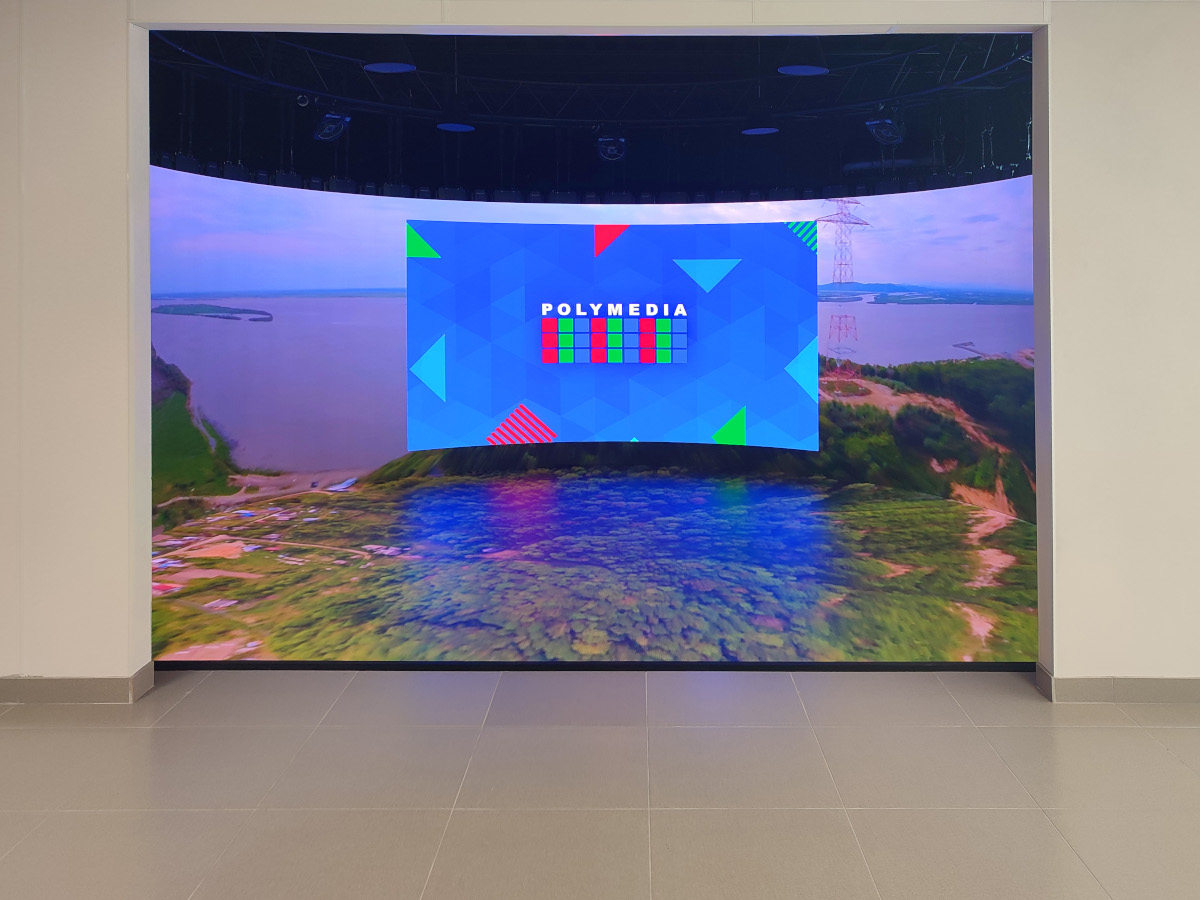

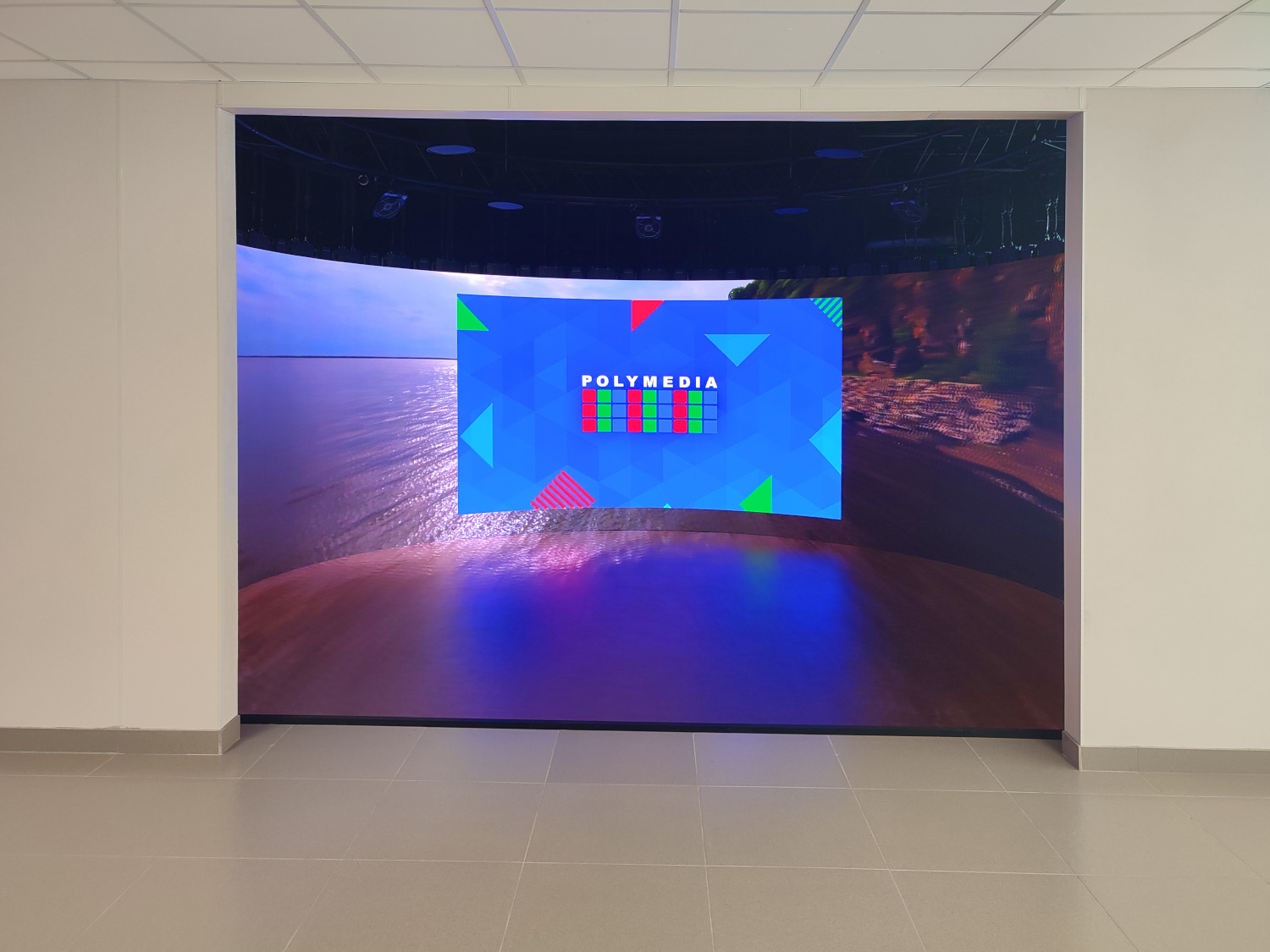

Мультимедийное пространство построено по принципу панорамного иммерсивного зала, где посетитель оказывается внутри визуальной среды. Полукруглый LED-экран длиной 14 метров и высотой 2,5 метра формирует широкую панорамную поверхность, охватывающую значительную часть поля зрения посетителя. Благодаря криволинейной форме экран создаёт эффект окружения изображением и позволяет воспринимать видеоконтент как единое пространство.

LED-пол интегрирован в центр помещения и продолжает визуальную сцену экрана. Изображение на полу синхронизируется с экраном, формируя единую визуальную композицию.В результате посетитель оказывается внутри динамической мультимедийной среды, где изображение присутствует не только перед ним, но и под ногами. Такое решение усиливает эмоциональное восприятие и позволяет наглядно демонстрировать масштаб производственных процессов.

Пространство рассчитано на одновременное пребывание до трёх посетителей, что позволяет проводить персонализированные экскурсии и обеспечивать максимальное вовлечение гостей.

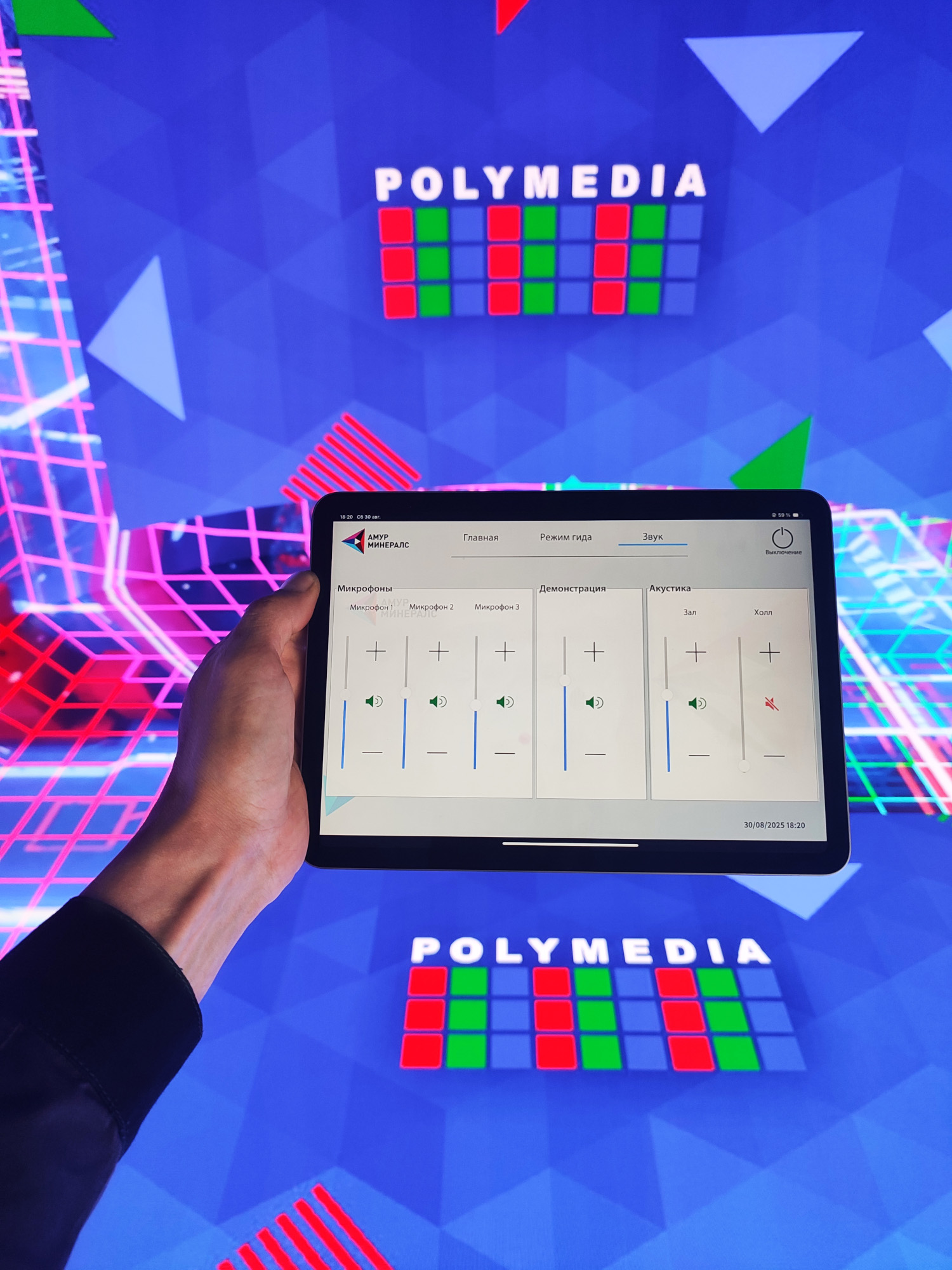

Управление мультимедийным комплексом осуществляется через централизованную систему управления на базе Crestron с использованием планшета iPad. В системе реализованы предустановленные сценарии показа, позволяющие запускать демонстрационные программы одним нажатием.

Для запуска показа достаточно одного оператора или экскурсовода, который выбирает необходимый режим работы. Комплекс поддерживает следующие режимы управления:

• запуск демонстрационного видеоконтента;

• запуск экскурсионной программы;

• переключение в режим презентации;

• сервисное тестирование оборудования.

Перед вводом комплекса в эксплуатацию специалисты Polymedia провели обучение персонала заказчика. Эксплуатации комплекса были обучены 2 сотрудника.

Проект сопровождается сервисной поддержкой со стороны интегратора. В рамках эксплуатации предусмотрены:

• гарантийное обслуживание оборудования;

• консультационная техническая поддержка;

• возможность удалённой диагностики и мониторинга состояния системы.

Модульная архитектура LED-оборудования позволяет оперативно проводить техническое обслуживание и при необходимости замену отдельных компонентов без остановки работы всего комплекса.

Сложности, возникшие при реализации

Основные сложности проекта — требование по формированию полукруглой криволинейной конфигурации LED‑экрана с сохранением визуальной бесшовности и стабильных показателей яркости и контрастности по всей площади. Для реализации данной задачи была подобрана специализированная серия LED-кабинетов с изменяемым радиусом, а также разработана индивидуальная схема подвеса, обеспечившая точное соблюдение геометрии кривизны. Особое внимание было уделено калибровке изображения: выполнена тонкая настройка цветопередачи и яркости на уровне каждого кабинета, что позволило добиться визуально цельного полотна без артефактов на стыках и перепадов по световым характеристикам. В результате экран воспринимается как единая бесшовная поверхность даже при сложной криволинейной геометрии.

Дополнительной задачей являлась интеграция тонкого светодиодного пола толщиной 13 мм в архитектуру помещения при сохранении высокой механической устойчивости и соблюдении требований по нагрузкам до 3000 кг/м². Для реализации данной задачи было выбрано специализированное решение, обеспечивающее равномерное распределение нагрузки и защиту LED-модулей от точечных воздействий, не требующее применения дополнительной несущей конструкции. Конструктивная особенность системы позволяет осуществлять монтаж непосредственно на основание пола, сохраняя минимальную толщину покрытия и высокую устойчивость к эксплуатационным нагрузкам. Это обеспечило сочетание надежности, простоты интеграции и визуальной чистоты пространства.

Технической сложностью проекта стала необходимость согласования параметров работы LED‑экрана, пола, аудиосистемы и дополнительных эффектов между собой для достижения единого иммерсивного сценария с учетом различных форматов мероприятий. В проекте реализована централизованная система управления, обеспечивающая точную синхронизацию всех подсистем. Для объединения радиусного LED-экрана и светодиодного пола в единое визуальное пространство использовано программное обеспечение Resolume, обеспечивающее покадровую синхронизацию контента и гибкость работы с различными форматами.

Дополнительно для автоматизации сценариев и управления всеми подсистемами внедрена систему управления Crestron, что позволило реализовать удобную логику переключения режимов и адаптацию под разные типы мероприятий. В результате создано цельное мультимедийное пространство, в котором визуальный контент, звук и эффекты работают как единая система, усиливая вовлечение аудитории.

Возможность развития проекта после реализации

Конфигурация мультимедийного комплекса предусматривает возможность расширения функционала за счет подключения дополнительного оборудования, в том числе интерактивных элементов, систем управления сценариями показов и интеграции с корпоративными информационными системами.

Использование модульных LED‑решений позволяет при необходимости менять радиус кривизны, наращивать длину или высоту экрана, а также модернизировать отдельные участки с учетом будущих задач заказчика.

Светодиодный пол, выполненный по технологии GOB и рассчитанный на высокие механические нагрузки, может использоваться как основа для последующего добавления интерактивных сценариев и динамического контента в экскурсионных и презентационных программах.
