Трилогия медиафасадов на ТПУ «Селигерская»

Дата начала проекта: Конец февраля 2024

Дата реализации: Начало марта 2025

Компания-интегратор: ООО «Опен Вижн»

Заказчик: INTENTION

Локации проекта: г. Москва, ТПУ Селигерская

Заказчик

INTENTION — оператор цифровых медиаформатов с 18-летним опытом, реализующий проекты по размещению digital-рекламы на медиафасадах, видеостенах, стойках и цифровых постерах в 16 городах России. Среди ключевых площадок компании в Москве: РИО Ленинский, Avenue South West, Райкин Плаза, Ереван Плаза и другие.

Исходные данные о основная задача проекта

В 2020 году началось строительство современного транспортно-пересадочного узла «Селигерская» на севере Москвы, который объединит станцию метро, автовокзал и торговые пространства. Для организации трансляции видеоконтента и рекламы на фасадах здания генеральный подрядчик привлек компанию INTENTION.

У заказчика возникла потребность в установке системы медиафасадов на ТПУ «Селигерская» для расширения возможностей digital-рекламы в одном из самых оживленных транспортных узлов города. Для реализации проекта заказчик обратился в компанию Open Vision.

Реализация проекта

Работа над проектом началась с детального обследования объекта и анализа действующей проектной документации. На основании собранных данных специалисты подобрали технические решения, которые учитывают конструктивные особенности здания и требования к интеграции экранов в архитектуру. В процессе согласования финального варианта заказчик принял решение изменить концепцию: вместо двух объединенных экранов предусмотреть установку трех отдельных. Это потребовало переработки технической части проекта, корректировки схем подключения и кабельной инфраструктуры. После утверждения обновленного проекта команда приступила к закупке материалов и оборудования. Как только все необходимое было доставлено на объект, специалисты Open Vision приступили к работам.

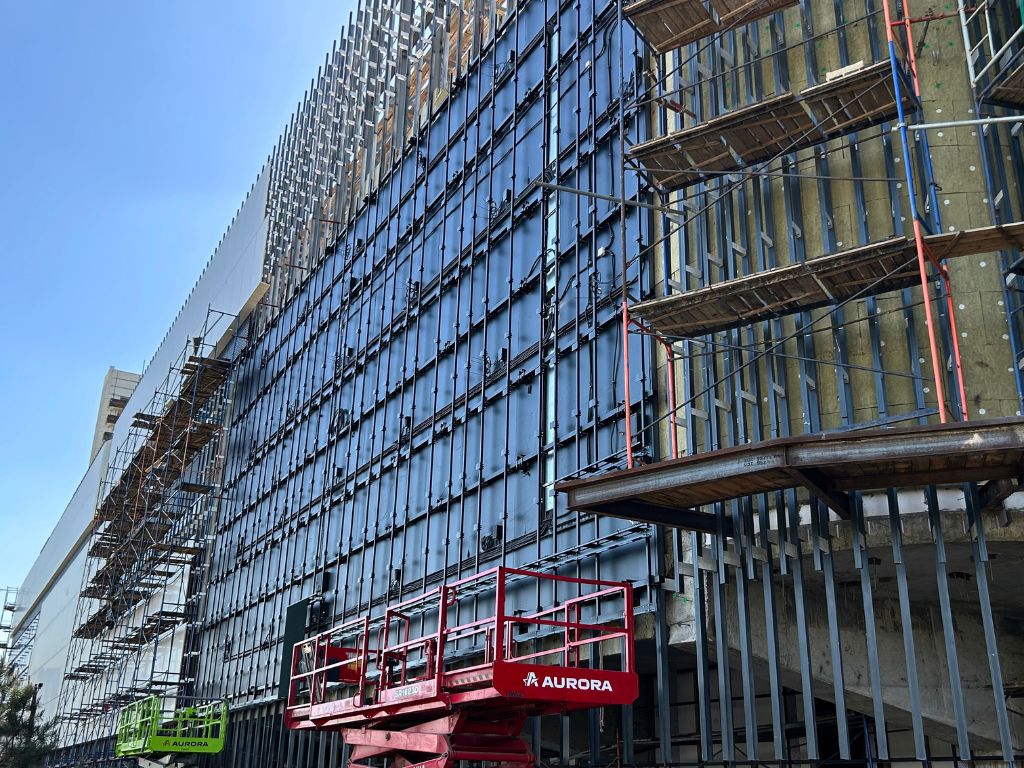

Первым шагом стала установка металлоконструкций, которые рассчитаны на значительные ветровые и статические нагрузки. Одновременно с этим началась прокладка силовой и слаботочной инфраструктуры. Специалисты смонтировали волоконно-оптические линии связи и организовали дополнительные кабельные каналы и лотки. Это позволило адаптировать трассы под обновленную конфигурацию экранов и обеспечить удобство дальнейшего обслуживания.

Следующим этапом работ стал монтаж трех LED-экранов на фасаде здания:

Экран 1: 35×12 м, разрешение 3200×768 пикселей, 816 кабинетов.
Расположение — угловой участок фасада.
Экран 2: 50×12 м, разрешение 1536×768 пикселей, 1200 кабинетов.
Расположение — угловой участок фасада.
Экран 3: 24×12 м, разрешение 2176×768 пикселей, 576 кабинетов.
Расположение — прямой участок фасада.

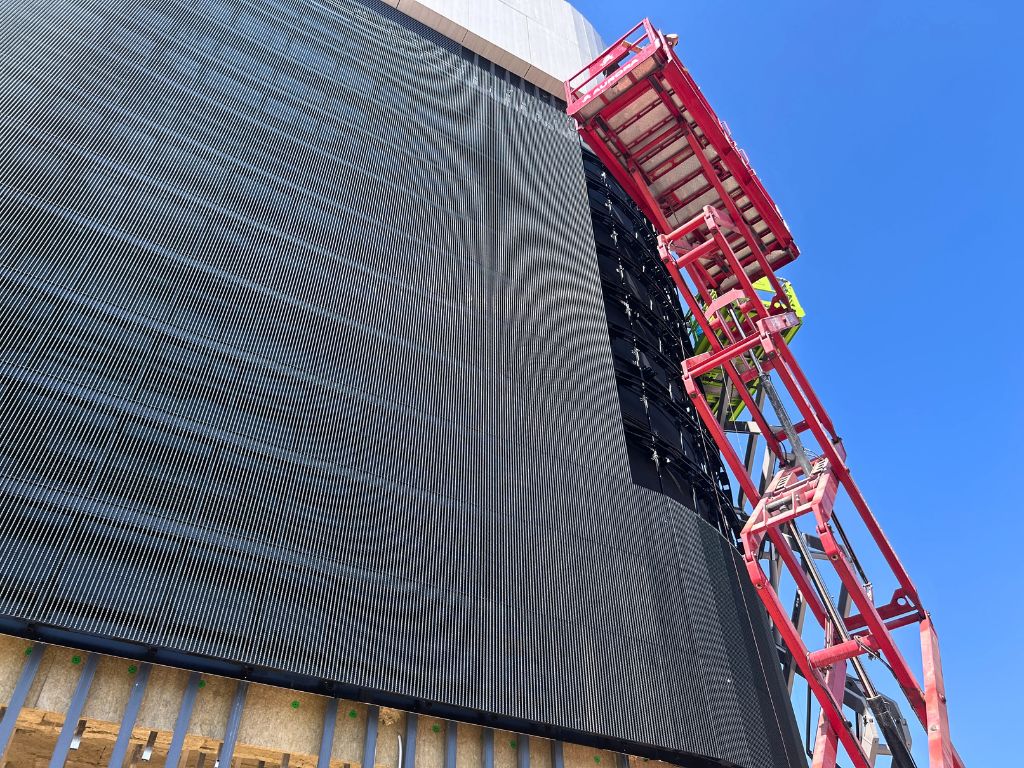

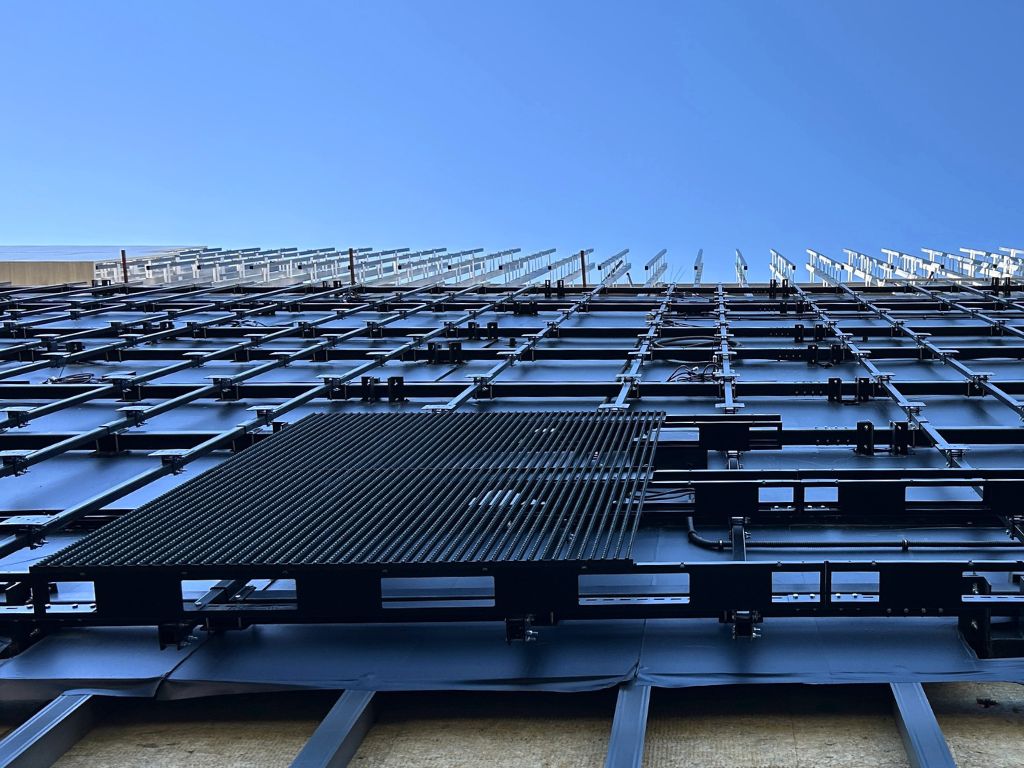

Для экранов были выбраны реечные кабинеты Absen PH15/31 размером 500×1000 мм на DIP-светодиодах — ультратонкие кабинеты с фронтальным/задним обслуживанием, классом защиты IP65 и прозрачностью около 72%, что снижает парусность и облегчает интеграцию на высоте. Экстра-высокая яркость и широкий угол обзора 140° обеспечивают уверенную читаемость контента с дистанции свыше 18 м в уличных условиях. Конструкция отличается высокой теплоотдачей и бесшумной работой без традиционного охлаждения, а укрупненный формат шкафов с креплением на четырех винтах ускоряет монтаж и сокращает количество стыков. Такое решение одновременно закрывает требования по надежности и обслуживаемости и органично вписывается в архитектуру фасада.

В процессе монтажа кабинетов один из экранов оказался смещен относительно проектной отметки вследствие неточности геодезической разбивки. Конструкцию аккуратно разобрали и закрепили заново на требуемой высоте, полностью приведя ее в соответствие с проектной документацией.

Для управления комплексом и обеспечения его бесперебойной работы было подготовлено техническое помещение, в котором было размещено все необходимое оборудование.

Система управления медиафасадами включает центральный контроллер Mooncell MTB-400, для обеспечения координации всех экранов и стабильной работы комплекса. Дополнительно были установлены видеопроцессоры Magnimage LED-760H, отвечающие за синхронную трансляцию контента и корректную цветопередачу. Сигналы распределяются на отдельные модули с помощью приемных карт, а передача данных к экранам осуществляется через медиаконвертер Netlink GE-920B20SC, что позволяет минимизировать потери и гарантирует стабильность соединения. Для поддержания работоспособности оборудования в шкафу при сбое питания был установлен линейно-интерактивный ИБП ДКС серии Info Rackmount Pro.

Заключительным этапом проекта стал запуск контрольно-управляющей системы. Проведена калибровка экранов по яркости и цветопередаче, а также тестирование системы в рабочих условиях. После завершения всех работ оборудование было передано в боевую эксплуатацию инженерной службе объекта. Специалисты INTENTION получили полный комплект технической документации, прошли обучение по работе с системой и приняли регламенты дальнейшего обслуживания.

Основные этапы проекта

Обследование объекта и анализ действующей проектной документации.
Подбор технического решения с учетом изменения основной концепции проекта.
Закупка перечня оборудования и материалов.
Подготовка к работам на объекте.
Установка металлоконструкций под LED-экраны.
Прокладка силовых и слаботочных линий, включая ВОЛС и кабельные каналы.

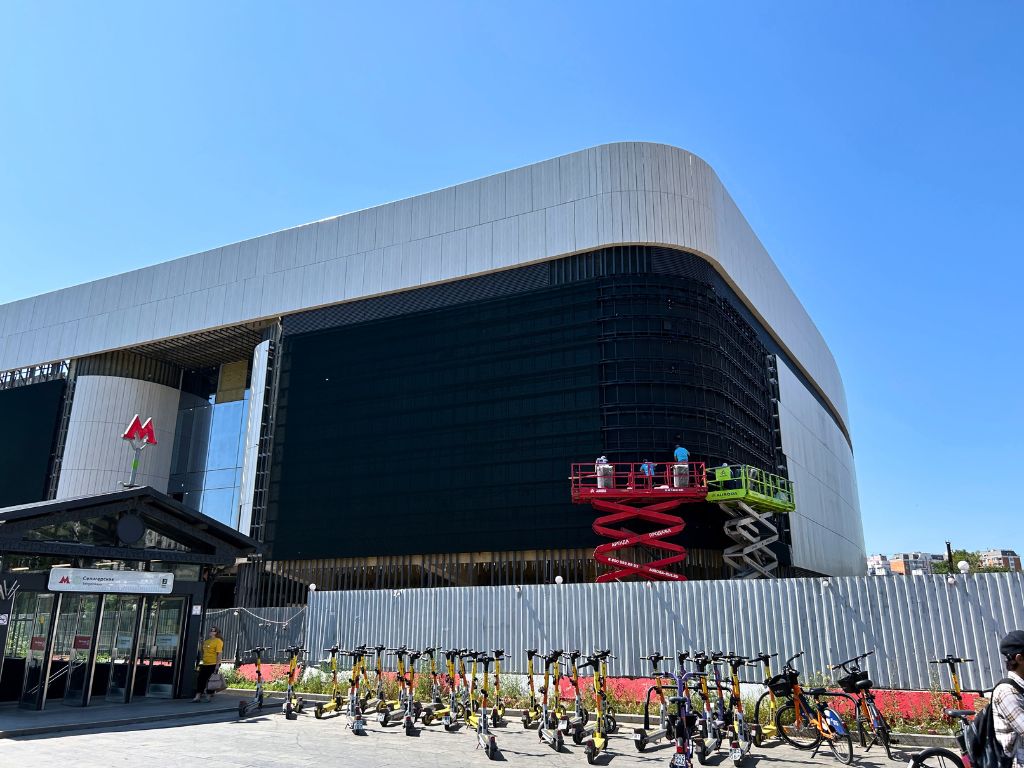

Монтаж кабинетов светодиодных экранов в т.ч. с корректировкой позиций по геодезической отметке.
Подготовка технического помещения для размещения управляющего оборудования.
Монтаж оборудования в стойку.
Запуск системы, калибровка экранов и тестирование в рабочих условиях.
Передача комплекса в боевую эксплуатацию инженерам объекта.

Техническое ядро проекта

Реечные кабинеты медиафасада Absen PH15/31(в общей сложности 2562 кабинета).
Центральный контроллер Mooncell MTB-400.
Видеопроцессоры Magnimage LED-760H.
ИБП ДКС Info Rackmount Pro 2500VA.
Медиаконвертер Netlink GE-920B20SC

Сложности проекта

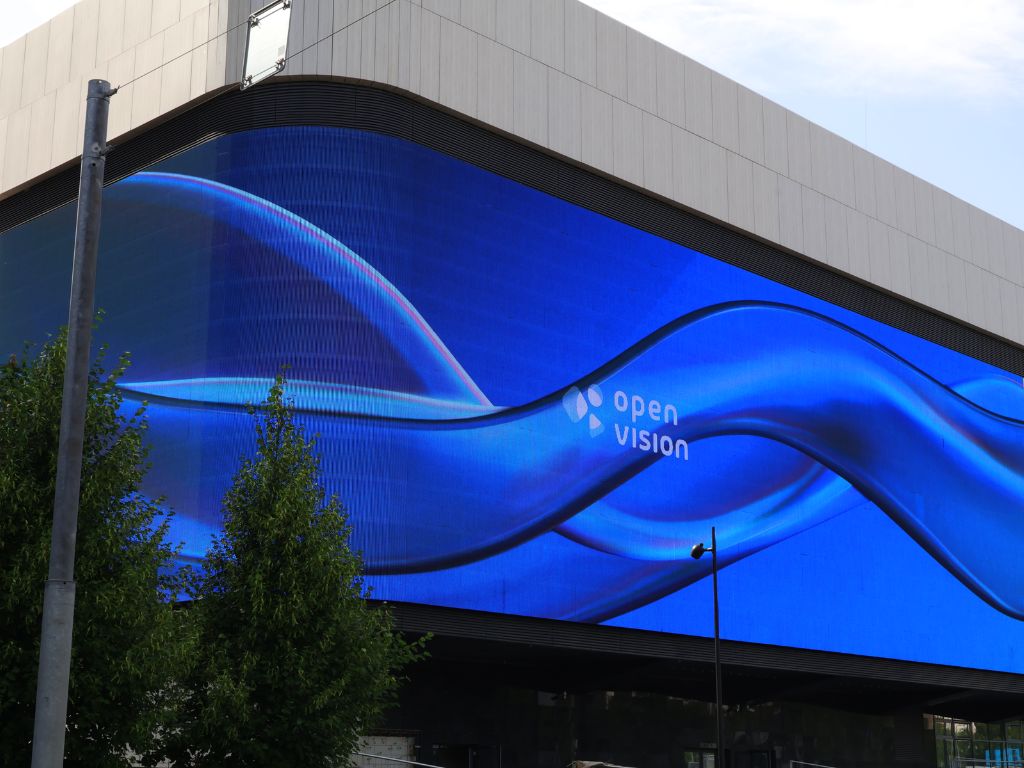

Несмотря на тщательную подготовку, в процессе реализации проекта потребовалось решить несколько непростых задач. Наибольшую сложность вызвал монтаж третьего экрана, который требовалось установить на угловом участке фасада. Конструкция должна была точно повторять заданный радиус здания, сохранять устойчивость к ветровым нагрузкам и при этом не создавать искажений при демонстрации контента. Это потребовало высокой точности при проектировании креплений и выравнивании панелей по всей линии изгиба.

Дополнительным вызовом стала организация электроснабжения на объекте. Работы велись поэтапно и согласовывались с эксплуатационной службой ТПУ, что требовало соблюдения технологических окон для подключения и тестирования оборудования. Такой подход позволил минимизировать риски и обеспечить стабильное функционирование системы с первых дней эксплуатации.

Результат проекта

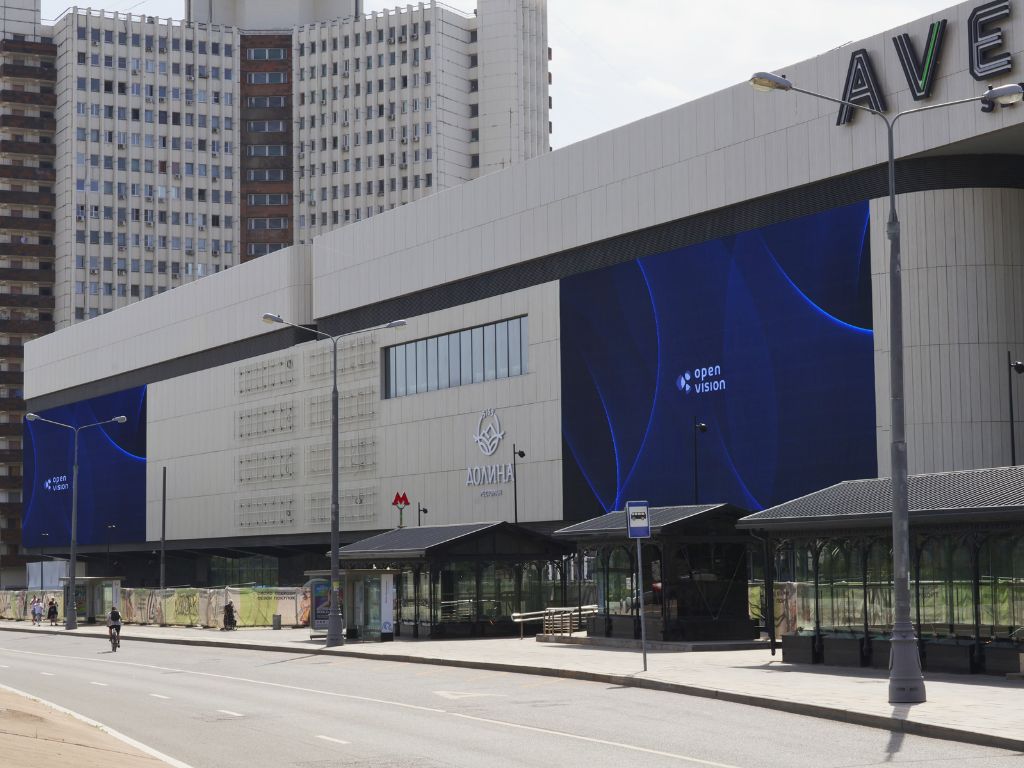

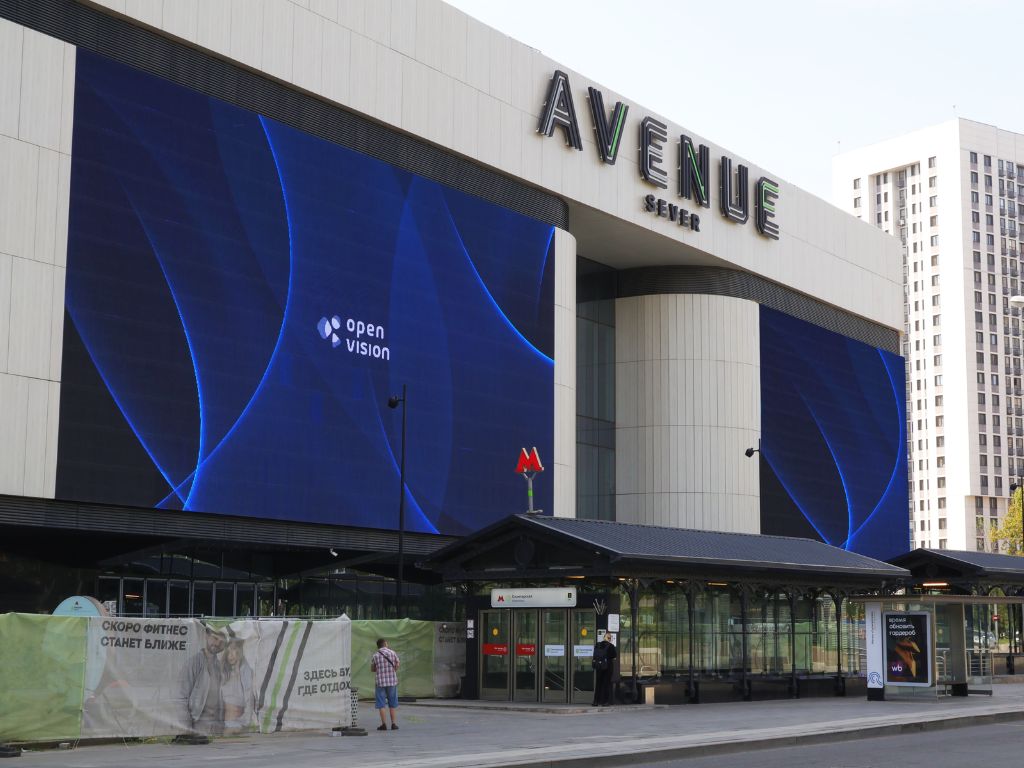

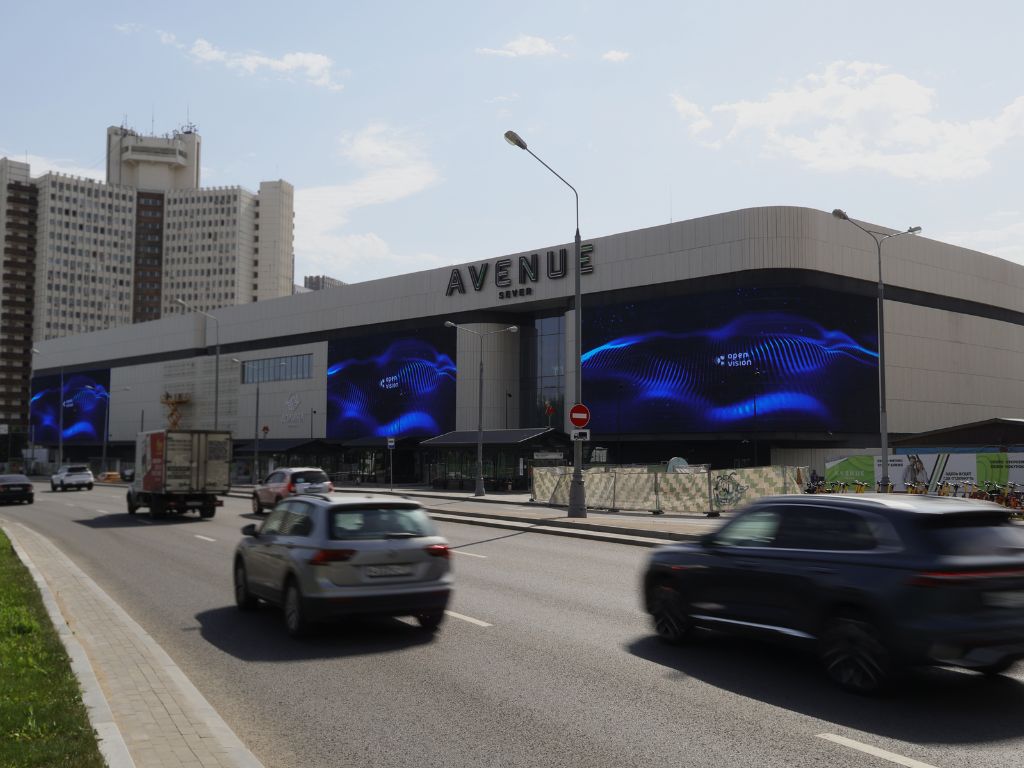

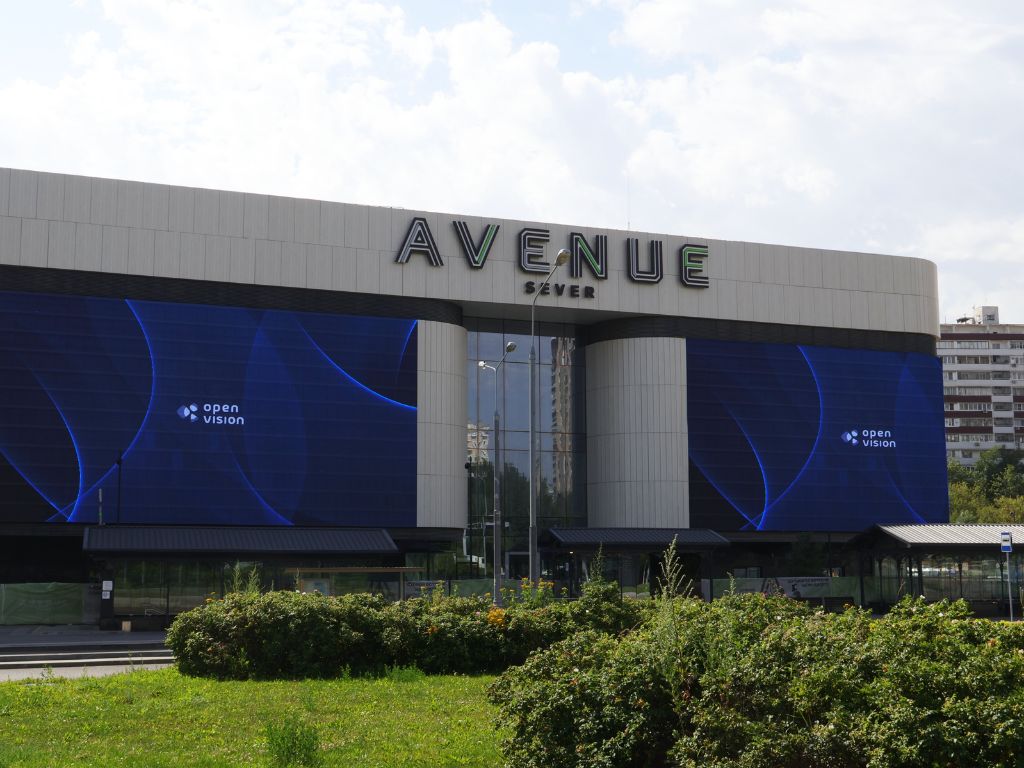

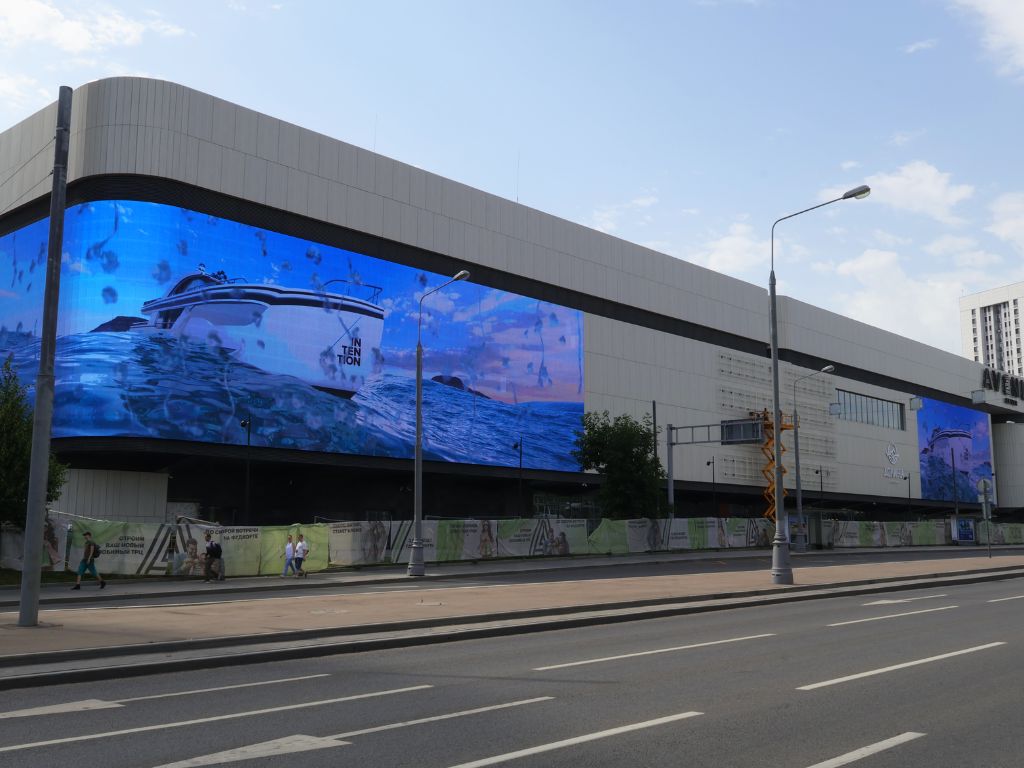

В результате реализации проекта на ТПУ «Селигерская» была установлена система медиафасадов, состоящая из трех светодиодных экранов размером 24×12 м, 35×12 м и 50×12 м . В общей сложности смонтировано более 2,5 тысяч реечных кабинетов, которые органично вписались в архитектуру здания. Система прошла опытную эксплуатацию в ходе которой показала стабильную работу и высокое качество отображения в различных погодных условиях.

После завершения пусконаладочных работ комплекс был передан заказчику вместе с комплектом документации и инструкций. Специалисты INTENTION теперь самостоятельно управляют трансляциями, формируют расписание показа и контролируют работу экранов. Проект усилил визуальную выразительность объекта и расширил рекламные возможности одного из ключевых транспортных узлов Москвы, став частью программы развития городской инфраструктуры.

Техническая поддержка заказчика

Учитывая техническую сложность объекта, Open Vision продолжает обеспечивать заказчику консультационное и сервисное сопровождение комплекса медиафасадов в процессе эксплуатации. Специалисты компании оказывают поддержку по вопросам эксплуатации системы, выполняют необходимую корректировку экранов, консультируют по настройкам управляющего оборудования и подключаются к решению возникающих неисправностей. Такой подход обеспечивает устойчивую работу комплекса, сокращает время реакции на возможные сбои и способствует сохранению высокого качества отображения контента.

Выводы и перспективы

Заказчик получил масштабируемую и устойчивую систему медиафасадов которая не только расширила рекламный потенциал INTENTION в одной из ключевых точек городской активности, но и усилила визуальную привлекательность самого объекта.

В перспективе наработанный опыт может быть использован при реализации аналогичных проектов на других крупных городских объектах в Москве и регионах. Отработанные инженерные и организационные подходы позволяют рассматривать проект как практическую модель, пригодную для масштабирования на транспортные узлы, торговые центры и другие многофункциональные комплексы, где особенно важны надежность и визуальная выразительность.
