Создание многофункционального мультимедийного пространства в холле административного здания ООО «Ачимгаз» (Новый Уренгой)

Дата начала проекта: конец Июля 2024 года

Дата реализации: конец сентября 2024 года

Компания-интегратор: ООО «Опен Вижн»

Заказчик: ООО «Ачимгаз»

Локация проекта: г. Новый Уренгой

Подробнее о заказчике

ООО «Ачимгаз» занимается освоением участка 1А ачимовских пластов Уренгойского нефтегазоконденсатного месторождения и является одной из самых быстрорастущих компаний в Ямало-Ненецком автономном округе.

Исходные данные и задача проекта

Компания столкнулась с необходимостью модернизации холла своего административного здания. Изначально это пространство использовалось для встреч делегаций и проведения небольших мероприятий, но отсутствие современного аудио- и видеооборудования ограничивало возможности для организации крупномасштабных событий. Существующие решения были временными и не соответствовали высоким стандартам качества компании. Холл нуждался в техническом обновлении, которое позволило бы проводить мероприятия на новом уровне, сохраняя при этом эстетическую целостность помещения.

Цель проекта заключалась в создании многофункционального пространства, которое будет выступать площадкой для проведения корпоративных мероприятий, презентаций и официальных приемов, а также гармонично впишется в существующий интерьер.

Реализация проекта

Комплексное решение представлено системами видеоотображения и звукоусиления, а также коммутационным оборудованием для обеспечения стабильной и эффективной работы.

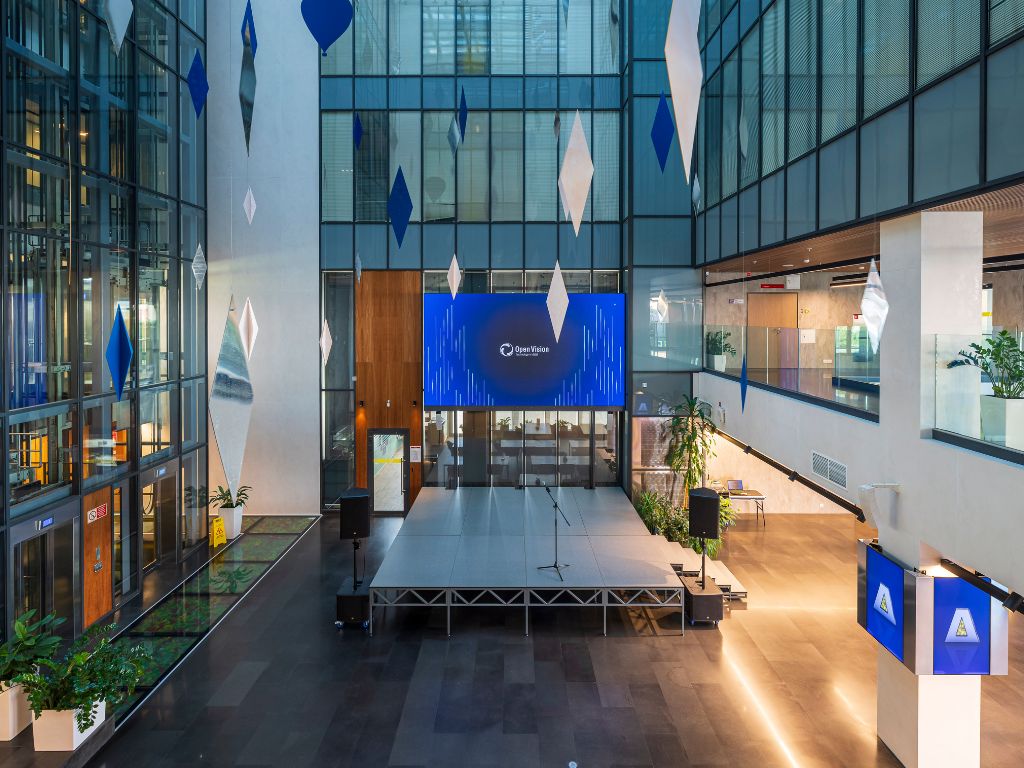

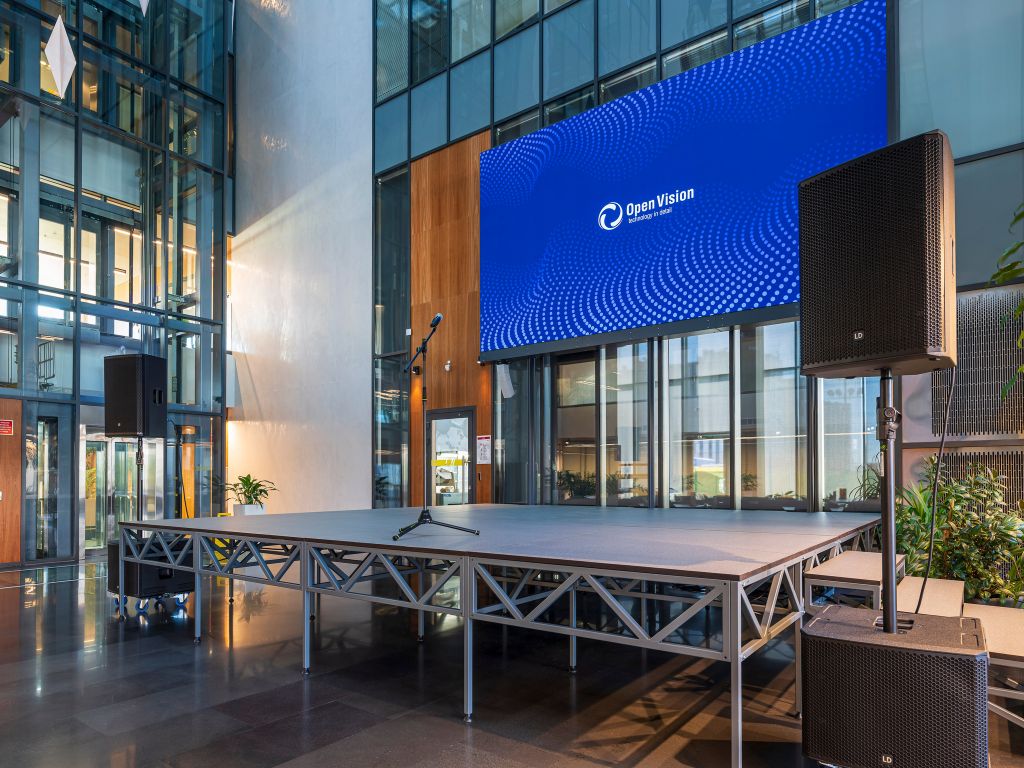

Основой для видеоотображения является модульный LED-экран размером 5 на 2,5 метра с разрешением 2048×1152 пикселей. Он обеспечивает высокую четкость и яркость отображаемого контента, что позволяет демонстрировать как статические изображения, так и динамические видео с высоким уровнем детализации.

Вес и размеры экрана требовали надежного и безопасного решения для его крепления, которое бы сохранило эстетику пространства. Были рассмотрены два варианта.

Первый вариант заключался в подвешивании экрана на тросах. Однако этот подход оказался сложно реализуемым и не самым надежным. Высота холла составляет шесть этажей, что означало бы использование очень длинных тросов. Со временем они имеют свойство растягиваться, что приводит к изменению положения экрана. Кроме того, возникали сложности с надежной фиксацией экрана, которая предотвращала бы его раскачивание.

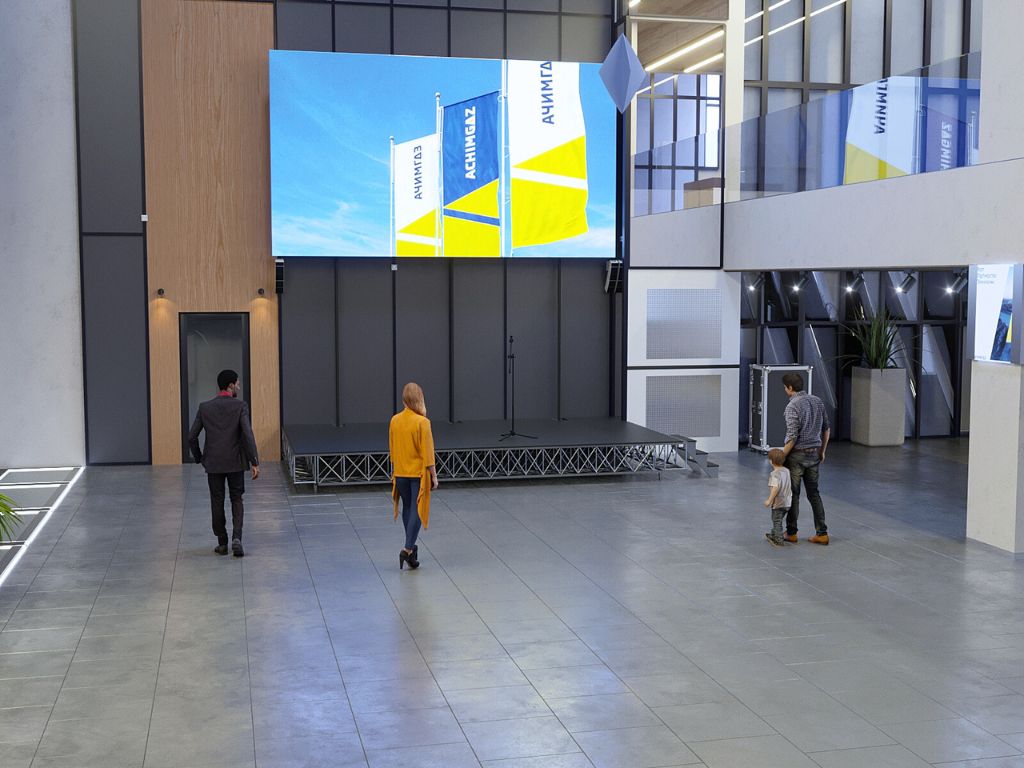

Второй вариант предполагал установку металлоконструкции на полу. Он также вызывал сомнения из-за возможного влияния на внешний вид холла и технических ограничений пространства. Учитывая все пожелания, была предложена кастомная металлоконструкция, которая не только обеспечила надежную и безопасную установку тяжелого экрана, но и гармонично вписалась в интерьер холла. Опорные колонны были расположены параллельно оконным рамам таким образом, чтобы они не бросались в глаза. Так как металлоконструкция могла нарушить дизайнерскую целостность помещения, была создана 3D визуализация для презентации решения.

Данный вариант удовлетворил все технические требования и ожидания заказчика, и позволил успешно преодолеть одну из самых больших технических задач проекта.

Вывод контента на светодиодный экран осуществляется при помощи автокоммутатора Kramer, который отображает сигнал с медиаплеера Spinetix, либо с подключенных внешних устройств при помощи кабеля. При подключении внешних устройств сигнал автоматически переключается. Контент на медиаплеере Spinetix выбирается удаленно с помощью программного обеспечения.

Звуковое оборудование должно гарантировать равномерное звуковое давление с учетом акустических особенностей помещения, необходимый для проведения мероприятий любого масштаба. Исходя из этого, была спроектирована систему звукоусиления, которая состоит из:

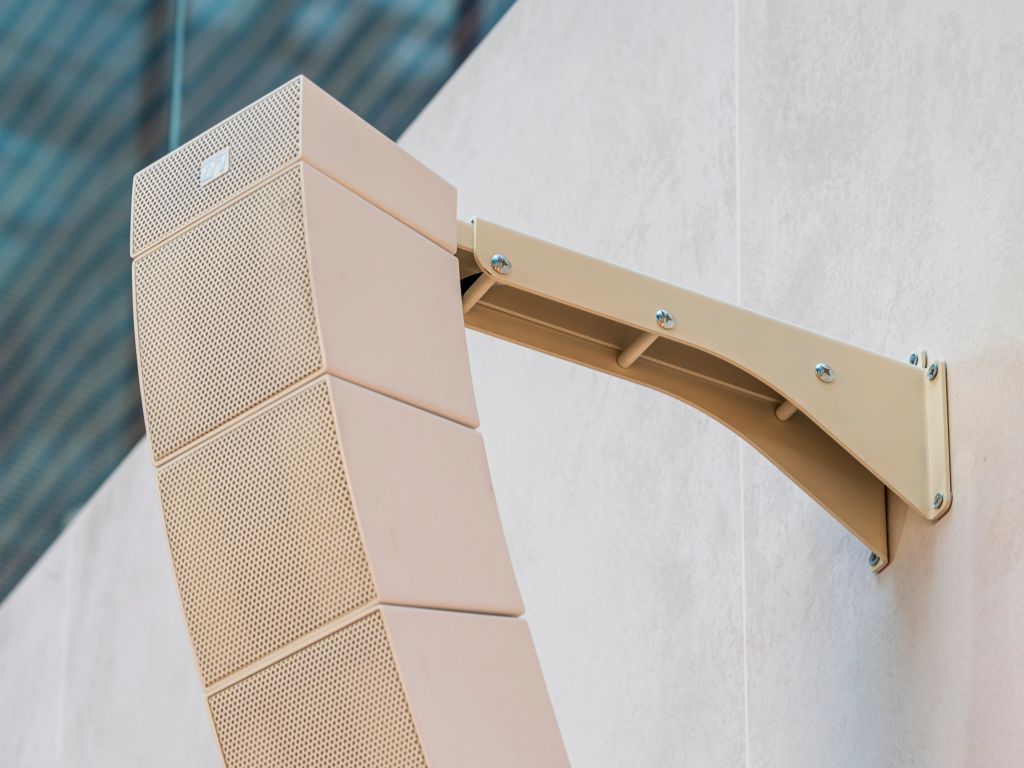

1. Стационарных акустических систем LD CURV, предназначенных для воспроизведения фоновой музыки;

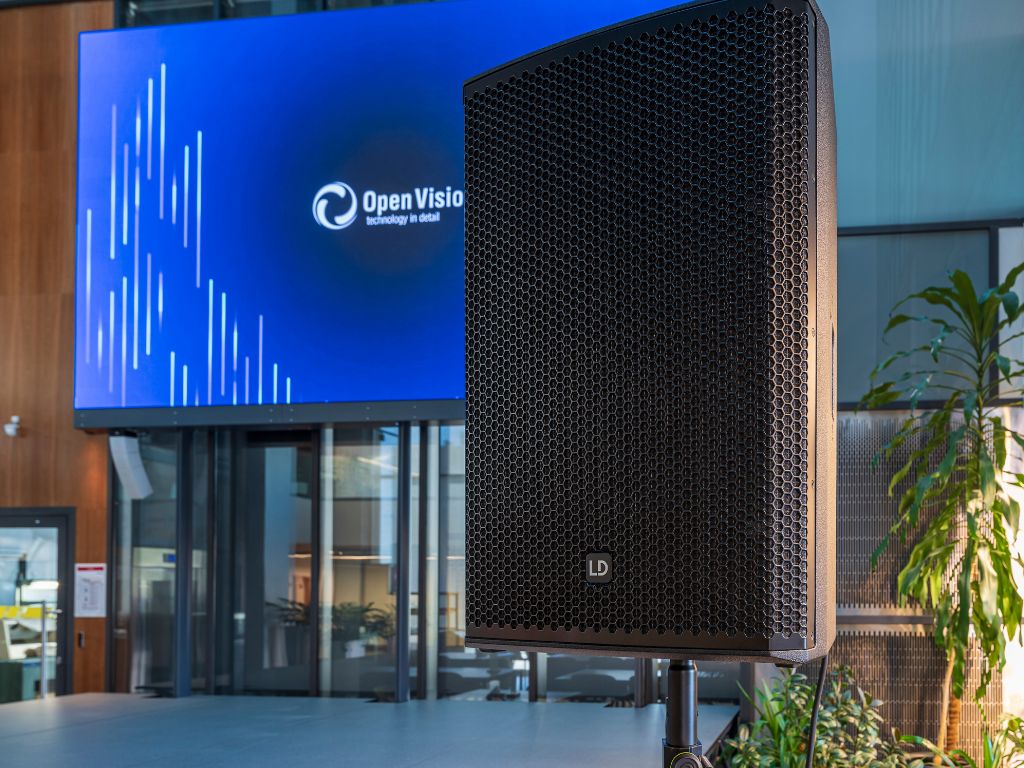

2. Выносного комплекта LD Stinger для проведения мероприятий;

3. Ручных радиомикрофонов для выступления спикеров.

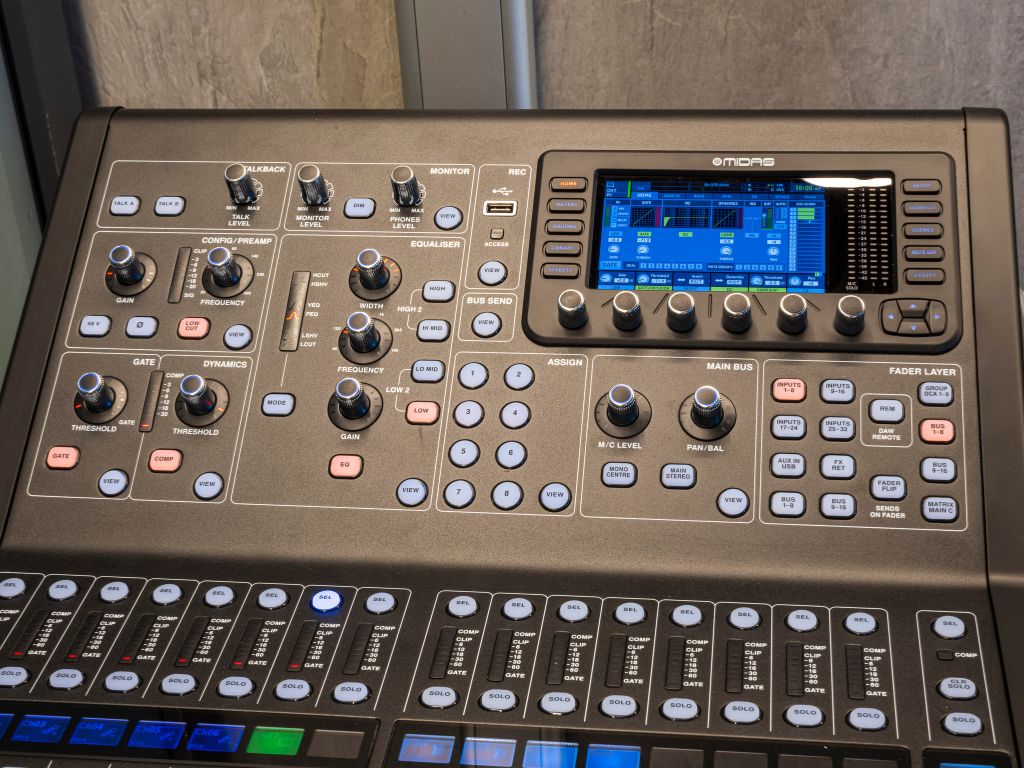

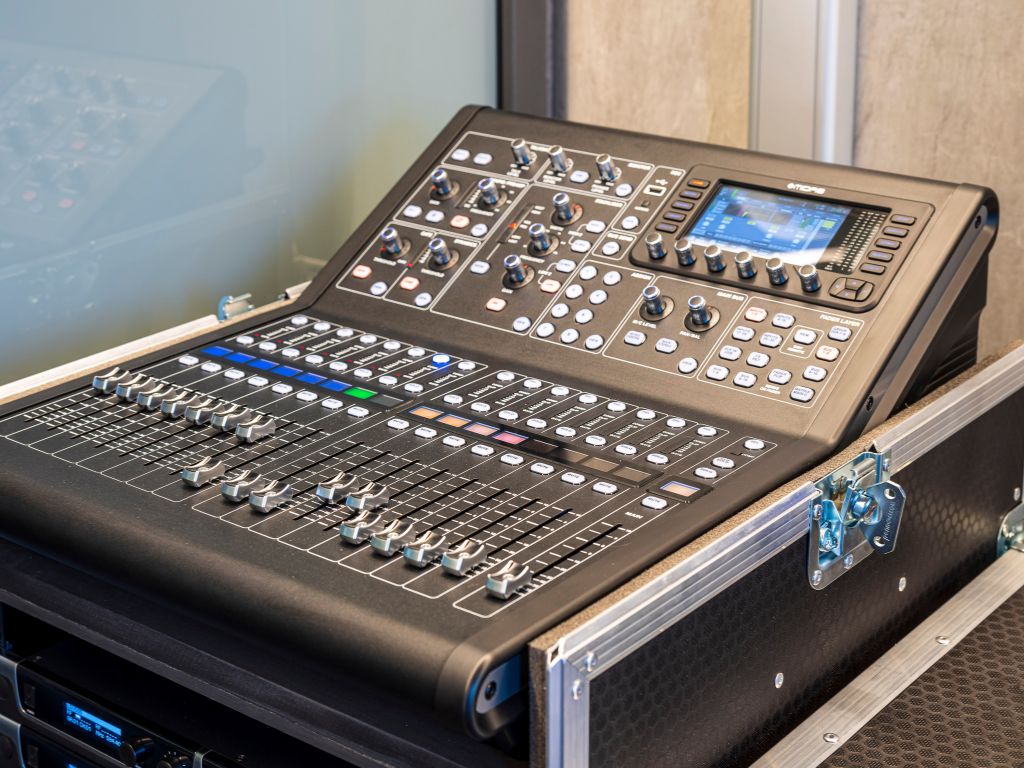

Коммутация аудиооборудования осуществляется с помощью цифрового микшерного пульта Midas M32, обеспечивающего широкий спектр возможностей по обработке и маршрутизации аудиосигналов. Все источники звука, а именно 6 радиомикрофонов и звук выводимого на экран контента, привязаны на отдельные фейдеры цифрового микшера, что позволяет регулировать уровень громкости выходного сигнала на каждом источнике независимо.

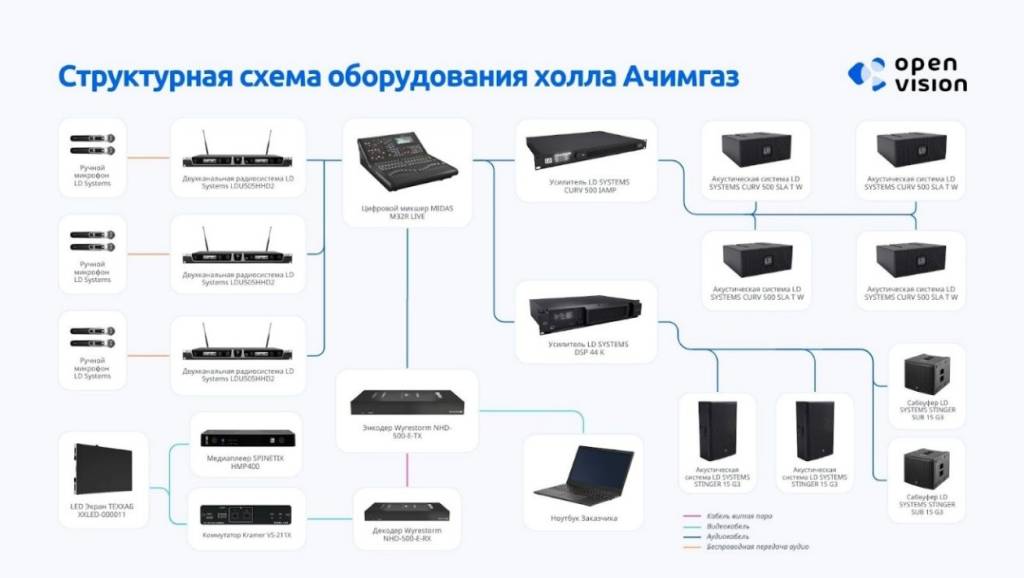

Структурная схема основного оборудования в проекте

Основные этапы работ

Монтажные работы включали в себя несколько основных этапов:

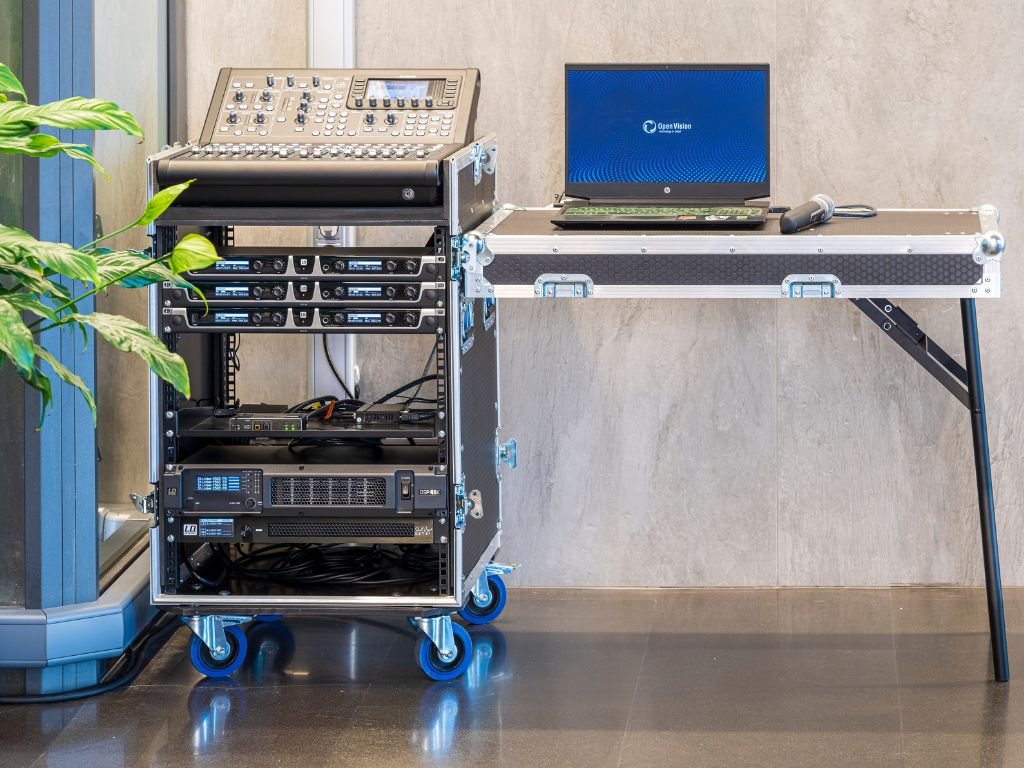

1. Сборка трансформируемой телекоммуникационной стойки
Создание мобильной платформы для интеграции необходимого оборудования, а также вывод аудиоинтерфейсов для его подключения.

2. Протяжка/прокладка кабельных линий для подключения аудио- и видеооборудования
Организация кабельных трасс и кабель-каналов с минимальным вмешательством в интерьер, что позволило обеспечить аккуратное подключение всех элементов системы.

3. Установка и подключение электрощита
Прокладка линий электропитания и подключение проектного оборудования.

4. Установка металлоконструкций для светодиодного экрана
Монтаж опорных конструкций с учетом особенностей архитектуры помещения и требований заказчика к эстетике установки.

5. Сборка кабинетов светодиодного экрана на металлокаркасе и укладка кабельных линий
Расключение кабинетов и оконечного оборудования.

6. Установка и юстировка модулей светодиодного экрана
Точная настройка положения модулей, оптимизация работы компонентов для достижения максимальной эффективности и качества.

7. Оптимизация качества звука в холле
Применение специальных технологий для подавления шумов и корректировки акустики, с целью улучшения звучания в сложных условиях помещения.

8. Установка стационарной акустической системы
Расположение акустики учитывает особенности помещения, что позволяет обеспечить равномерное звуковое давление.

9. Пусконаладочные работы
Финальное тестирование оборудования, выявление и устранение недочетов, а также настройка всех систем для обеспечения стабильного функционирования.

Техническое ядро проекта

• Светодиодная видеостена размером 5,12×2,88м и разрешением 2048×1152px.

• Медиаплеер Spinetix iQnetiX EMP III

• Стерео-комплект LD Systems CURV 500 с инсталляционным усилителем мощности LD Systems CURV 500 iAMP

• Пассивная двухполосная акустическая система LD Systems STINGER 15 G3 15″ (выносной комплект из сабвуфера, колонок и усилителя)

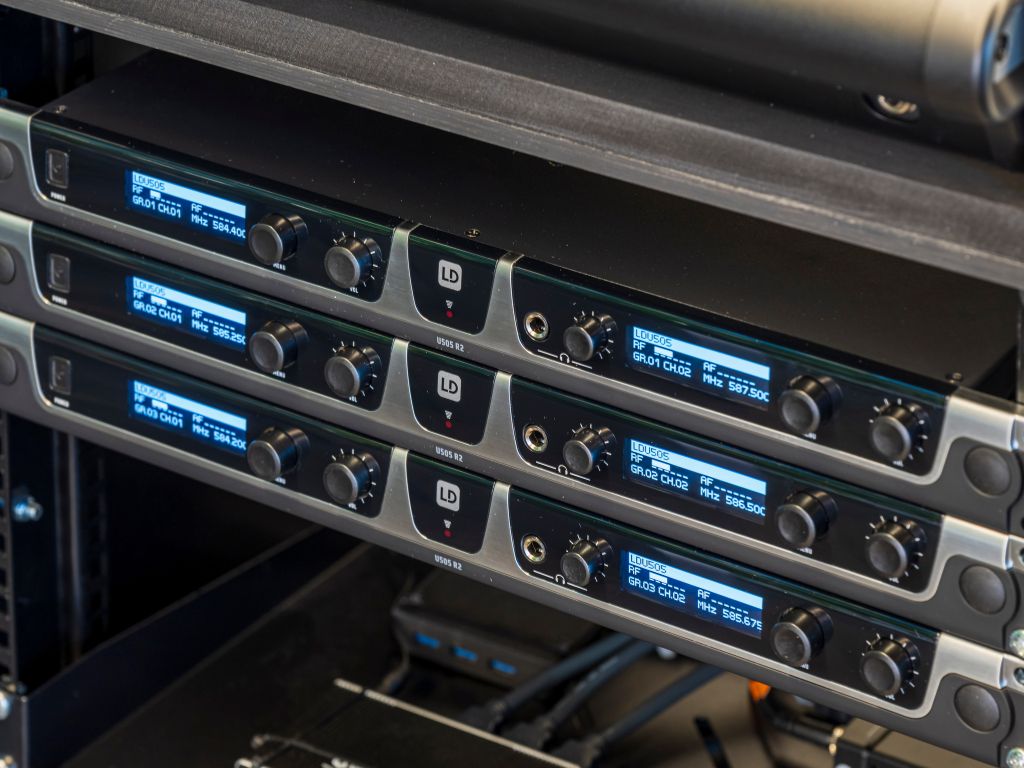

• Двухканальная микрофонная радиосистема LD Systems U505 HHD 2

• Цифровой микшер MIDAS M32R Live

• Коммутатор Kramer VS-211X

• Передатчик и приемник Wyrestorm NHD-500-E

Дополнительно:

• Модульный сборно-разборный сценический подиум габаритами 5200×5000×800 мм

Сложности проекта

Во время установки напольной металлоконструкции для крепления LED-экрана возникла серьезная проблема.

Перед началом работ у заказчика была запрошена исполнительная документация по зданию, чтобы детально изучить конструкцию пола. В предоставленных документах не упоминалась система теплого пола. В момент подготовки к работам на объекте оказалось, что она там все-таки есть. В присутствии инженера заказчика было проведено обследование теплого пола с помощью тепловизора. В результате, были вычислены края теплового следа трубок пола. С учетом новых данных была сделана разметка для установки металлоконструкции. Однако, теплый состоит из несколько контуров. Один из которых был недостаточно прогрет, поэтому тепловизор не смог его обнаружить. В результате, во время сверления пола для крепления опор этот контур был пробит.

Тем не менее это не стало серьезной проблемой, инженерной команде удалось быстро сориентироваться и приступить к устранению последствий. Совместно с техническим персоналом здания, была оперативно демонтирована базальтовая плита пола, восстановлена целостность контура. После этого пол привели к изначальному состоянию и внесли необходимые корректировки в план крепления. Заказчик проявил понимание, и данный инцидент не повлиял на сроки и качество реализованного проекта.

Результат проекта

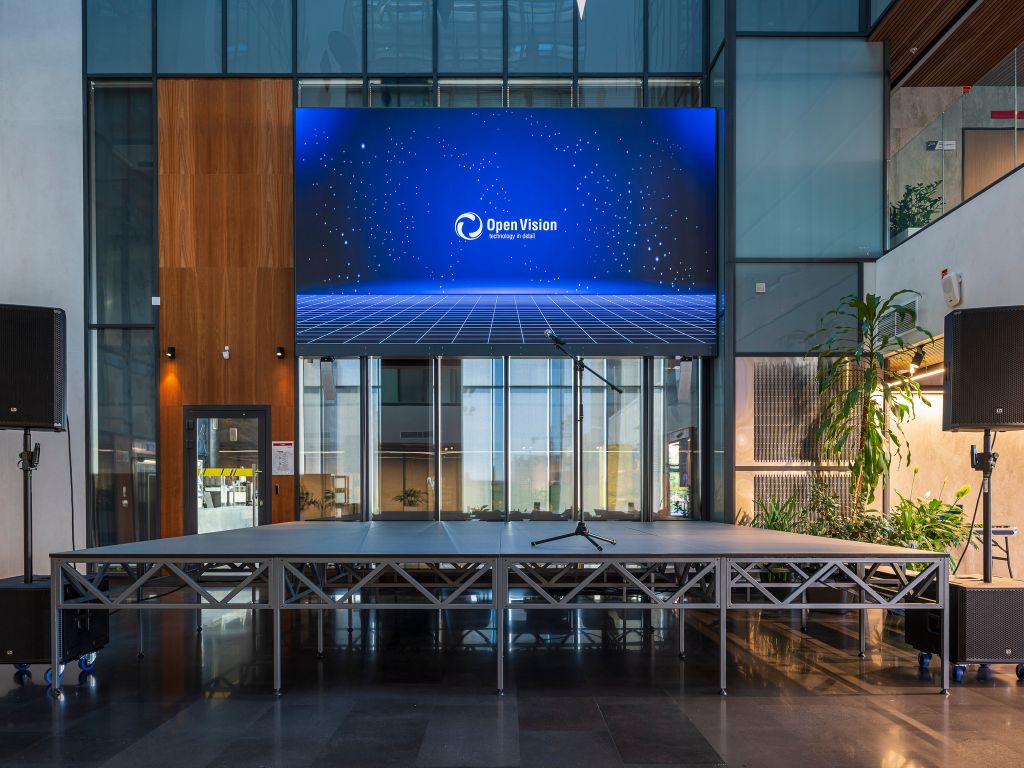

В результате реализации проекта холл административного здания превратился в современное многофункциональное пространство, способное адаптироваться под различные форматы мероприятий. Установленное высокотехнологичное оборудование обеспечивает превосходное качество звука и изображения, что позволяет проводить презентации, конференции и корпоративные события на высоком уровне. Специально разработанная металлоконструкция не только надежно поддерживает тяжелый LED-экран, но и гармонично вписывается в интерьер, сохраняя его эстетическую целостность и подчеркивая современный дизайн помещения.

Мобильность установленных систем обеспечивает гибкость использования: оборудование легко перемещается и может быть задействовано как внутри здания, так и на открытых площадках. Это расширяет возможности для организации разнообразных событий и делает холл универсальным пространством для любых задач компании.

«Была проведена большая работа по оснащению холла нашего административного здания. Отсутствие нужного технического оснащения ограничивало возможности использования пространства. В результате проекта мы можем проводить различные корпоративные и бизнес-мероприятия в холле здания, что позволит укрепить корпоративную культуру, повысить качество взаимодействия работников, а также повысить имидж компании», — отметил Скрынников Роман Петрович, начальник службы информационно-управляющих систем ООО Ачимгаз.

Техническая поддержка заказчика

В рамках проекта заказчику была обеспечена техническая поддержка на этапе ввода решения в эксплуатацию и в период адаптации к новым сценариям использования пространства. Специалисты Open Vision консультировали сотрудников ООО «Ачимгаз» по вопросам эксплуатации светодиодного экрана, медиаплеера, системы коммутации и звукоусиления, помогали выстроить удобные сценарии работы оборудования для различных форматов мероприятий, а также выполняли дополнительную настройку аудио- и видеотракта с учетом особенностей помещения и практики использования холла. Отдельное внимание уделялось оперативной диагностике возможных неисправностей, корректировке параметров системы и рекомендациям по дальнейшей эксплуатации оборудования. Это позволило обеспечить стабильную работу комплекса и комфортное использование решения заказчиком в ежедневной деятельности.

Выводы и перспективы

Проект показал, что даже в условиях сложной архитектуры объекта и нестандартных технических ограничений возможно создать надежное, эстетичное и технологически выверенное решение, способное адаптироваться под различные форматы мероприятий. В дальнейшем созданная инфраструктура открывает возможности для расширения сценариев использования площадки, проведения более масштабных деловых, презентационных и внутренних корпоративных событий, а также для поэтапного развития аудиовизуального комплекса с учетом новых потребностей заказчика.

Наработанные в рамках проекта инженерные и организационные решения формируют практическую базу для последующей модернизации пространства и могут быть использованы при реализации аналогичных проектов на объектах с повышенными требованиями к качеству, надежности и интеграции оборудования в существующую архитектурную среду.

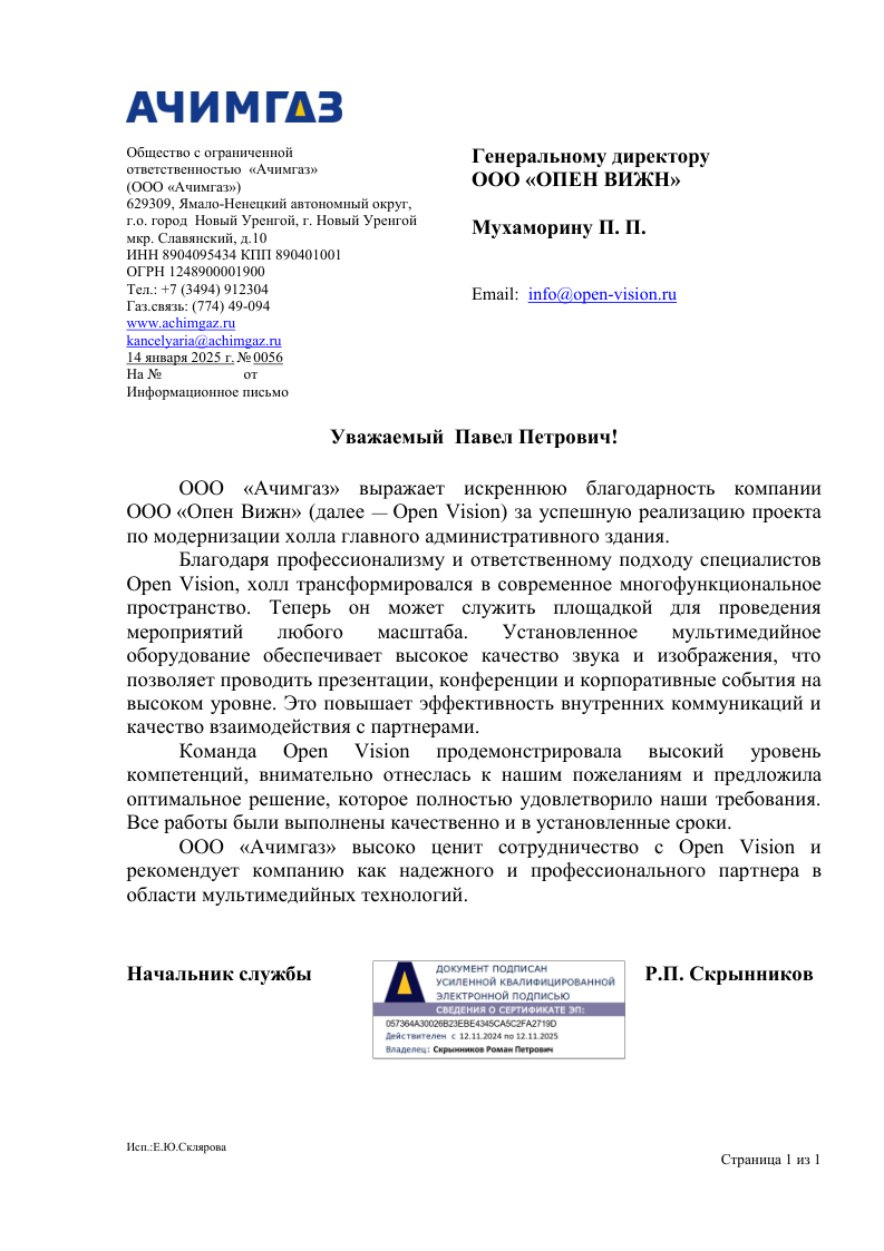

ОТЗЫВ О ПРОЕКТЕ
