Модернизация диспетчерской на территории ТЭЦ-1 в Пензенском филиале энергетической компании ПАО «Т Плюс»

Дата начала проекта: 08.11.2024

Дата реализации: 26.12.2024

Компания-интегратор: ООО «Опен Вижн»

Другие компании, привлеченные к работе над проектом: НПФ «КРУГ», Forsite

Заказчик: ПАО «Т Плюс»

Локации проекта: г. Пенза

ИТ-компания Open Vision реализовала комплексный проект по модернизации диспетчерской в Пензенском филиале компании ПАО «Т Плюс». Проект был выполнен в рекордные сроки и включал полную реновацию диспетчерской, от ремонтных работ до интеграции современного комплекса мультимедийного оборудования.

Заказчик

ПАО «Т Плюс» — крупнейшая российская частная компания в сфере электроэнергетики и теплоснабжения, которая владеет 6% установленной мощности электростанций России. Компания работает в 19 регионах страны.

«ПАО Т Плюс обладает большим опытом внедрения современных цифровых технологий. В рамках обновленной стратегии развития, компания активно использует передовые решения для повышения эффективности и надежности своей инфраструктуры. Мы активно внедряем новые цифровые решения на производственные объекты, чтобы обеспечить максимально эффективное использование наших ресурсов», — отметил Городилов Максим Михайлович, начальник управления по цифровизации и системам АСУ ТП ПАО «Т Плюс».

Исходные данные о основная задача проекта

В рамках программы по модернизации действующих в России тепловых электростанций (ДПМ-2) у заказчика стояла потребность в модернизации диспетчерской в Пензенском филиале компании. Состояние помещения и его технологическое оснащение не соответствовало новым стандартам компании Т Плюс, поэтому целью проекта была поставлена полная реновация диспетчерской, от ремонтных работ до интеграции современного комплекса оборудования.

Отрасль энергетики относится к критической инфраструктуре страны, поэтому для заказчика было важно, чтобы компания-партнер выполнила проект исключительно на основе отечественного программного обеспечения и оборудования, которые включены в Единый реестр российского ПО для ЭВМ и БД Минцифры и Реестр оборудования Минпромторга соответственно.

Компания Open Vision взяла на себя выполнение полного цикла работ и реализацию комплексного проекта в рамках импортозамещения.

Реализация проекта

Проект можно разделить на три основные части: строительные работы, монтаж и ПНР. В рамках строительных работ был выполнен полный демонтаж и отключение всего имеющегося на тот момент оборудования диспетчерской, а также ремонт и чистовая отделка объекта, включая комнату для приема пищи и пожарный коридор. После завершения работ началось технологическое оснащение помещения.

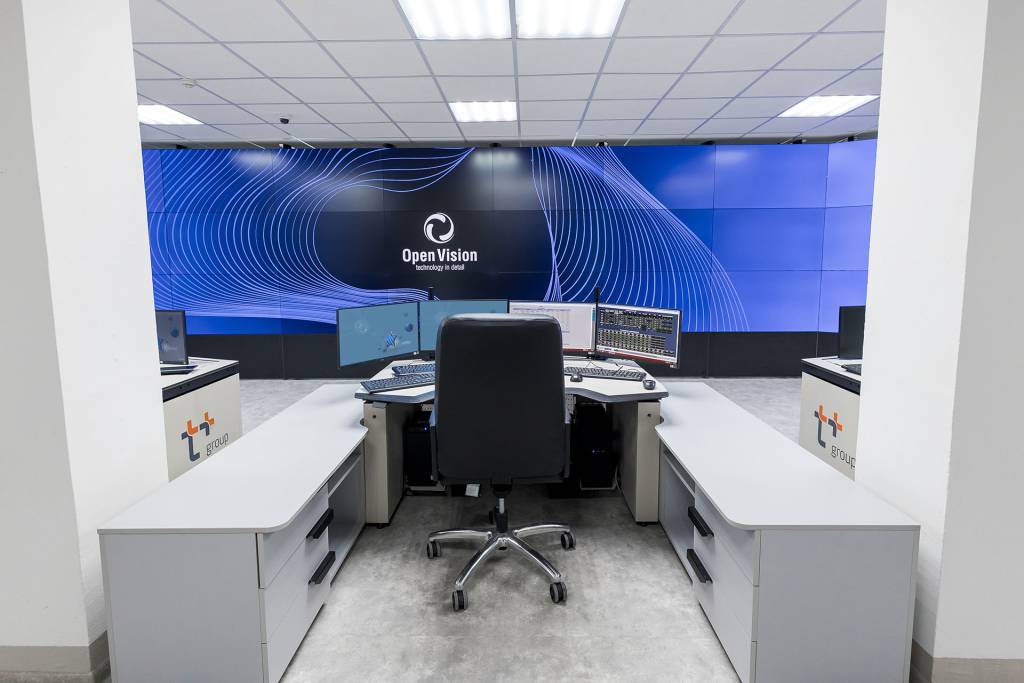

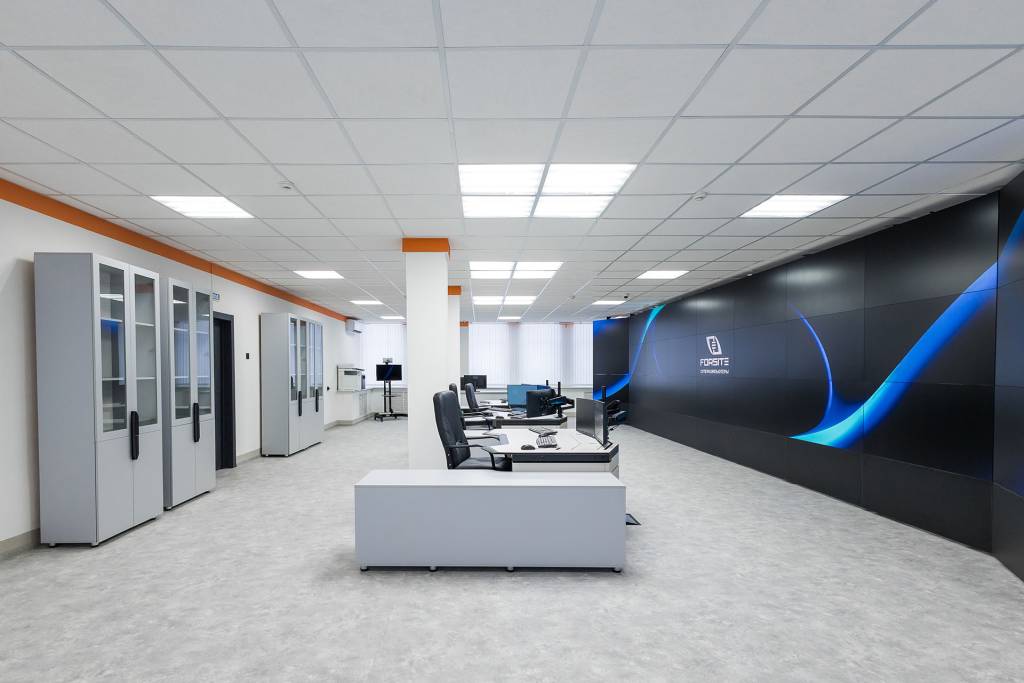

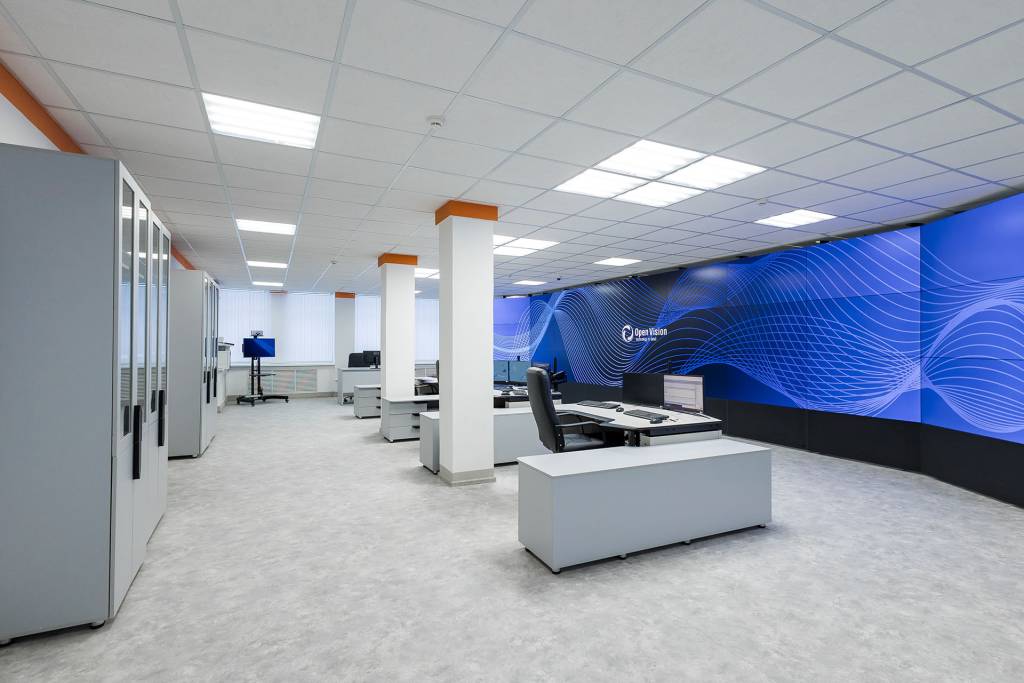

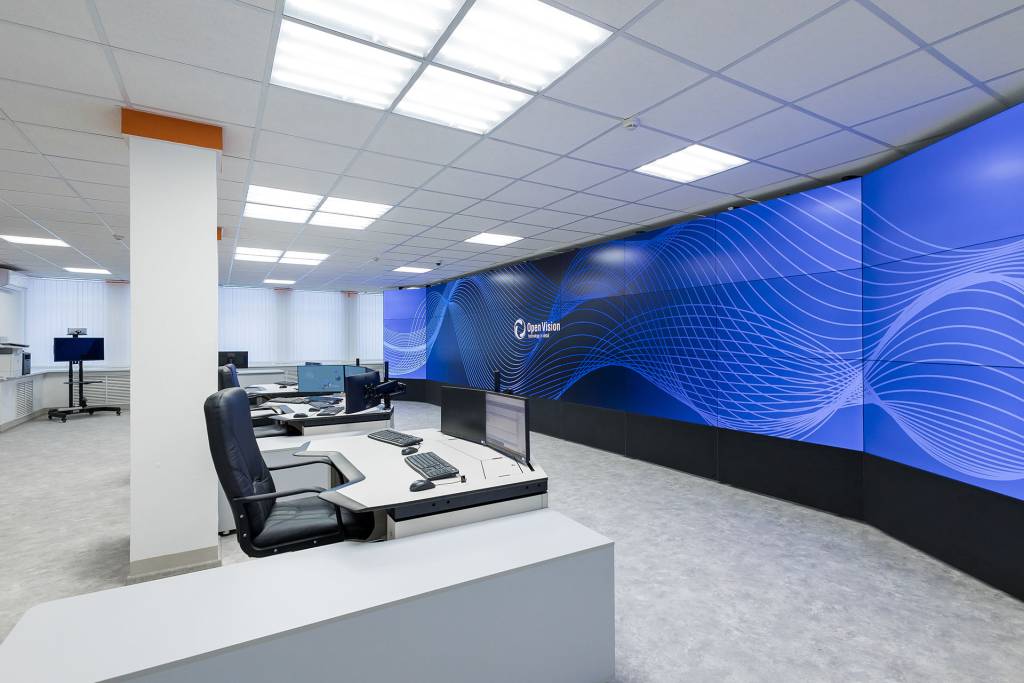

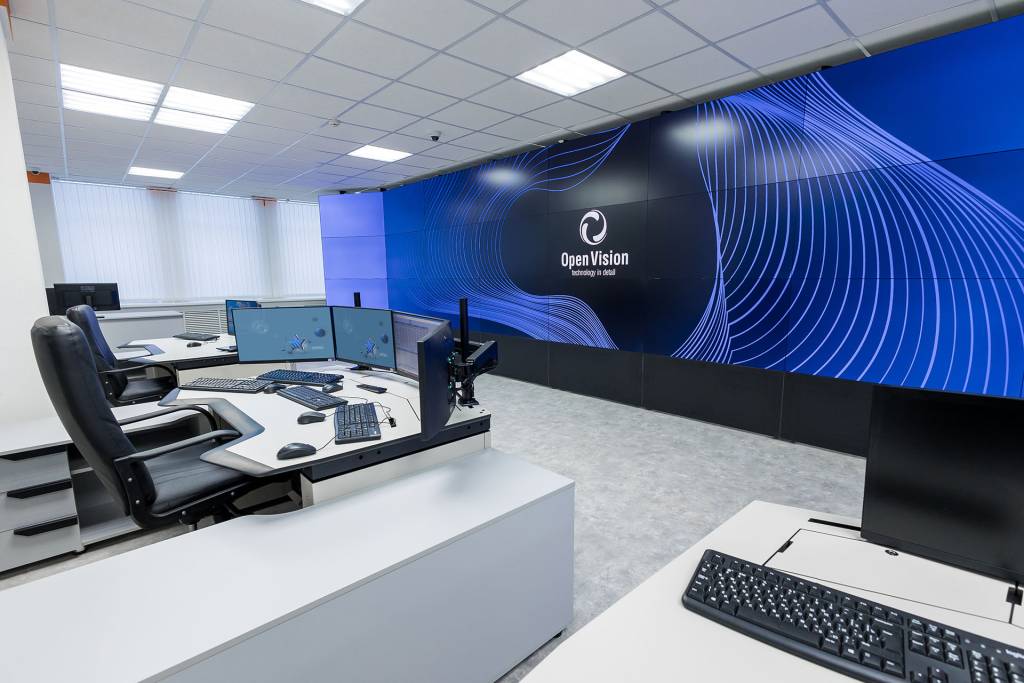

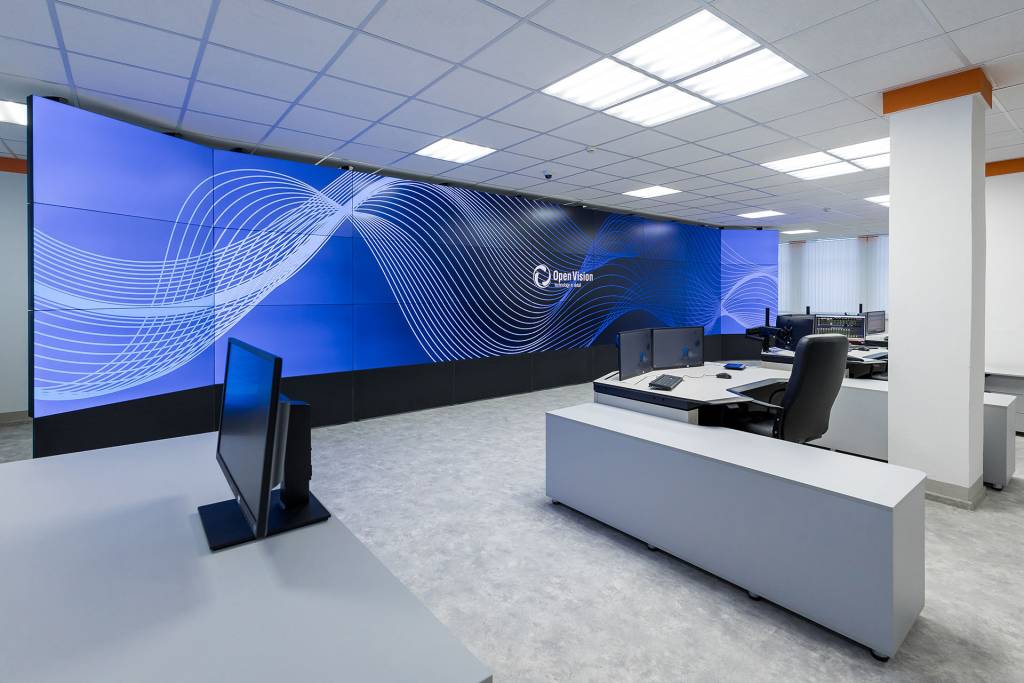

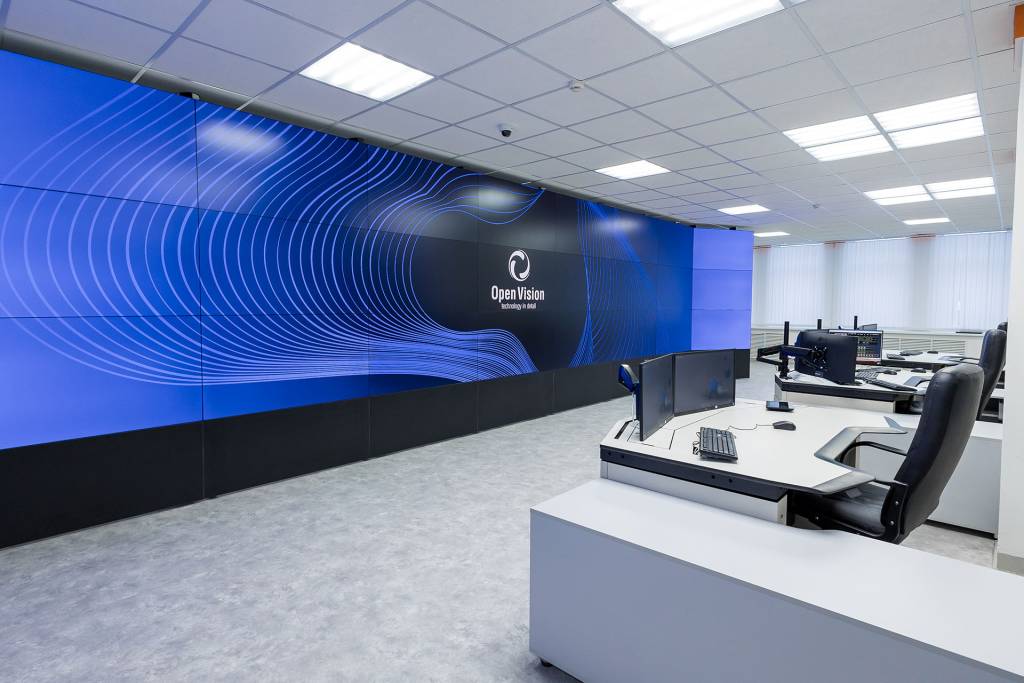

Центральным элементом диспетчерской стала видеостена размером 3×9 метров, состоящая из 27 ЖК-панелей Eliteboard PK555FFLN диагональю 55 дюймов. Для ее установки задействовали кронштейн, предназначенный для крепления враспор между полом и потолком. На монтаж была выделена неделя, но команда Open Vision справилась с ним за три дня.

Для управления видеостеной и обеспечения работы системы мониторинга в проекте используется видеоконтроллер Forsite WS-3208A-100234 на операционной системе Astra Linux Special Edition. Он позволяет расширять рабочее пространство экрана и использовать несколько дисплеев одновременно NVIDIA Quadro Mosaic.

В качестве решения для эффективного мониторинга и управления процессами на электростанции было использовано программное обеспечение для АСУ ТП SCADA КРУГ-2000.

Также проектом предусматривалось обеспечение автономной работы оборудования в течение полутора часов при отключении электроэнергии. Для этого были установлены два шкафа с источниками бесперебойного питания и батарейным блоком.

Для корректной работы всего комплекса оборудования было использовано специализированное коммутационное оборудование, включая приемопередатчики видеосигнала Kramer PT-871/2xr-KIT (протокол DGKat 2.0) по витой паре, а также активные гибридные кабели Qtex DFOC-100-30 DisplayPort 4K/120. Учитывая размерность видеостены, для минимизации количества кабельных линий были применены масштабаторы видеосигнала Matrox QuadHead2Go Q185.

Чтобы обеспечить автономную работу оборудования в случае отключения электроэнергии в течение полутора часов были установлены два шкафа с ИБП ИМПУЛЬС ФОРА 3315 (FD10302) и батарейным блоком общим весом 600 кг. Из-за того, что нагрузочная способность перекрытий составляла 300 кг/м2, потребовалось разработать и реализовать специальную конструкцию для распределения нагрузки на несколько плит перекрытия.

Уникальность данного проекта заключается в том, что в условиях сжатых сроков и высоких требований к отказоустойчивости были объединены передовые отечественные решения, которые по умолчанию не всегда корректно взаимодействовали друг с другом. Потребовались дополнительные усилия и тесное сотрудничество команды Open Vision с экспертами и разработчиками со стороны производителей, чтобы наладить бесперебойную работу всех компонентов и запустить систему.

Ключевым отличием стала глубокая персонализация итогового решения под нужды заказчика, включая адаптацию и модернизацию программного обеспечения непосредственно под специфику проекта.

В результате удалось создать единый функциональный комплекс, обеспечивающий эффективное и безопасное управление объектом. Этот опыт заложил основу для дальнейшего применения подобных решений на объектах критической инфраструктуры россии.

Дополнительно

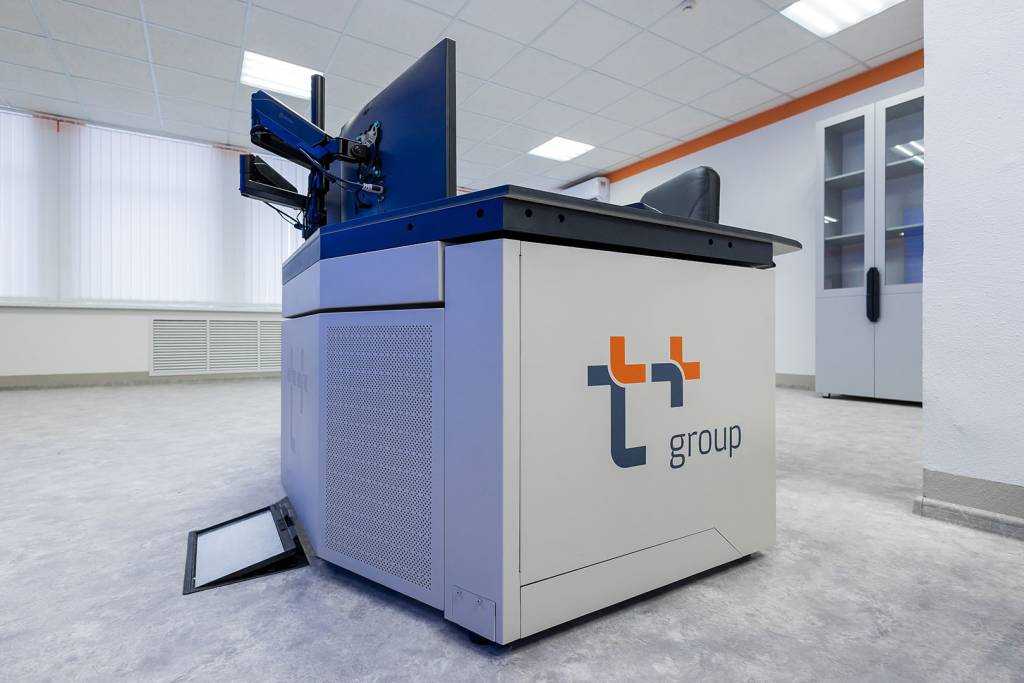

Одним из ключевых критериев для эффективной работы диспетчеров также является специализированная технологическая мебель, которая отвечает всем требованиям безопасности и эргономики. Мебель, реализованная в проекте, была выполнена под заказ от компании ТехноКонсоль и успешно смонтирована на объекте.

Также в проекте были реализованы системы контроля доступа (СКУД) и видеонаблюдения, которые являются частью комплексного решения, направленного на повышение безопасности и эффективности использования пространства.

Этапы реализации проекта

• Предпроектное обследование и проектирование решения.

• Демонтаж и отключение имеющегося комплекса оборудования.

• Проведение общестроительных работ и чистовая отделка объекта.

• Установка и монтаж ИБП с усилением пола.

• Монтаж кронштейна видеостены и слаботочных кабелей в закладные.

• Монтаж и пусконаладочные работы видеостены и телекоммуникационного шкафа.

• Монтаж систем контроля доступа (СКУД) и видеонаблюдения.

• Установка специализированной мебели и монтаж лючков в пол.

• Передача объекта в эксплуатацию.

• Проведение обучения для эксплуатантов решения на объекте.

Техническое ядро проекта

• Видеостена из 27 ЖК-панелей 55″ EliteBoard PK555FFLN

• Видеоконтроллер FORSITE WS-3208A-100234 со специализированным ПО

• Комплект оборудования и фирменного программного обеспечения SCADA «КРУГ-2000» (АРМ оператора, АРМ клиента, ПО «Станция оператора/архивирования — север»)

• Видеосервер Domination IP-32-4-MDR

• ИБП ФОРА 3315 (FD10302)

• Управляемый коммутатор уровня L2 Eltex MES2424P

• Активные гибридные кабели Qtech FOC-100-30 DisplayPort 4K/120

• Масштабаторы Forsite Matrox QuadHead2Go Q185

• Комплект передатчика и приемника видеосигнала Kramer PT-871/2xr-KIT (протокол DGKat 2.0)

• Распорный каркас для видеостены Аллегри

• Видеокамеры Hikvision

Результаты проекта

В результате реализации проекта был создан современный ситуационный центр, который соответствует всем актуальным отраслевым стандартам. Благодаря технологическому оснащению теперь ситуационный центр позволяет решать целый спектр задач. Это упрощает работу диспетчеров и обеспечивает их доступом к необходимой информации в едином пространстве, в отличие от предыдущей практики использования множества мониторов, распределенных по различным рабочим станциям.

Благодаря оптимизации рабочего пространства количество рабочих станций сократилось вдвое, что, в свою очередь, повышает эффективность работы персонала. Диспетчерам теперь не требуется отвлекаться и перемещаться по залу, чтобы получить необходимые данные мониторинга. Кроме того, улучшение условий труда и внедрение передовых технологий способствуют более быстрому и точному реагированию на внештатные ситуации, что снижает потенциальные финансовые риски и повышает общую производительность работы ситуационного центра.

«Была проведена значительная работа по модернизации диспетчерского центра. Главными целями были улучшение условий работы оперативного и дежурного персонала, а также обеспечение эффективного управления тепловыми сетями для повышения качества предоставляемых услуг», — отметил Опарин Вадим Геннадьевич, главный инженер Пензенского филиала ПАО «Т Плюс».

Сложности возникшие при реализации

1. Сжатые сроки и ограниченный бюджет
Заказчик искал команду, которая сможет взять на себя весь цикл работ по модернизации ситуационного центра и реализовать проект за 1,5 месяца. Требовался весь комплекс работ от ремонта помещения до установки и ПНР всех систем нового комплекса. И все это в рамках бюджета.

2. Объем строительных работ
Был необходим полный демонтаж и отключение всего имеющегося на тот момент оборудования диспетчерской, а также ремонт и чистовая отделка объекта, включая комнату для приема пищи и пожарный коридор.

3. Интеграция SCADA-системы с ОС Astra Linux.
Все приложения НПФ КРУГ изначально разрабатывались под операционную систему Windows, что потребовало использование эмуляции для их запуска на Astra Linux. Это снижало стабильность и производительность системы, а также не допускало возможности управления ПО SCADA из системы управления видеоконтроллера.

4. Внушительная конструкция видеостены

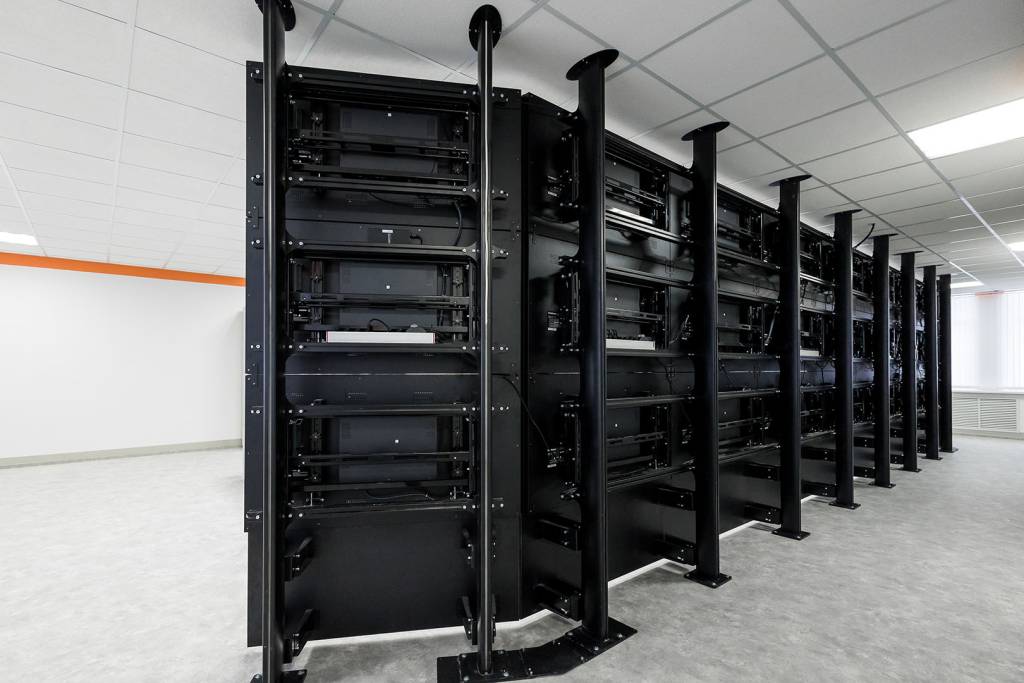

Внушительная конструкция видеостены (27 ЖК-панелей 55″ размерностью 3 в высоту и 9 в ширину) требовала монтажа кронштейна, предназначенного для крепления враспор между полом и потолком.

5. Нагрузочная способность перекрытий
Проектом предусматривалось обеспечение автономной работы оборудования в течение 1,5 ч. при отключении электроэнергии. Нагрузочная способность перекрытий не соответствовала весу ИБП, поэтому требовалось разработать и реализовать специальную конструкцию для распределения нагрузки на несколько плит перекрытия.

6. Вывод изображения через контроллер
При подключении контроллера ко всем панелям (при помощи масштабаторов) не уходило изображение со 2 и 3 видеокарты. Это было связано с тем, что ОС Astra Linux не умеет работать в режиме распределенного рабочего стола. Решением проблемы стала сборка Xinerama в панели управления Nvidia.

Техническая поддержка заказчика

В рамках реализации проекта была создана оперативная группа, состоящая из команды специалистов Open Vision, инженеров Forsite, разработчиков НПФ Круг и представителей Т Плюс. На данный момент, для модернизации решения и его оптимизации для будущих проектов работа группы не прекращается.

После завершения пусконаладочных работ специалисты Open Vision провели обучение для персонала Т Плюс, на котором продемонстрировали функционал и особенности эксплуатации внедренной системы управления и мониторинга. Для консультации по более детальным вопросам были привлечены эксперты от компаний-производителей.

Выводы и перспективы

Перед компанией Open Vision была поставлена задача по комплексному переоборудованию диспетчерского пункта в сжатые сроки — за полтора месяца. Важный объект инфраструктуры, большой объём работ и крайне ограниченное время — все это в совокупности стало настоящим профессиональным вызовом. В течение месяца команда Open Vision совместно с партнерами в проекте демонстрировали самоотверженность, находчивость, слаженность и усердие. Ответственный и вдумчивый подход к каждому аспекту модернизации объекта позволил уложиться в оговоренные с заказчиком сроки и сохранить высокое качество исполнения работ. В результате совместных усилий инфраструктура теплосетей Пензы была оснащена современным и функциональным ситуационным центром.

В дальнейшем планируется тиражировать выработанные решения по модернизации диспетчерских пунктов в другие регионы присутствия ПАО «Т Плюс». Итоговое решение может быть использовано, как технологический стандарт для решения аналогичных задач, как в сфере энергетики, так и в других отраслях.
