Автоматизация общественного пространства: баланс-холл МЕСТО БЫТЬ — 3000 м²

Общее описание проекта

В первом баланс-холле России на 3 000 м² мы показали, как система автоматизации, задействовав все органы чувств, помогает расслабиться, перезагрузиться, поддерживает циркадные ритмы, нарушение которых влияет на здоровье.

Объект состоит из 4 зон:

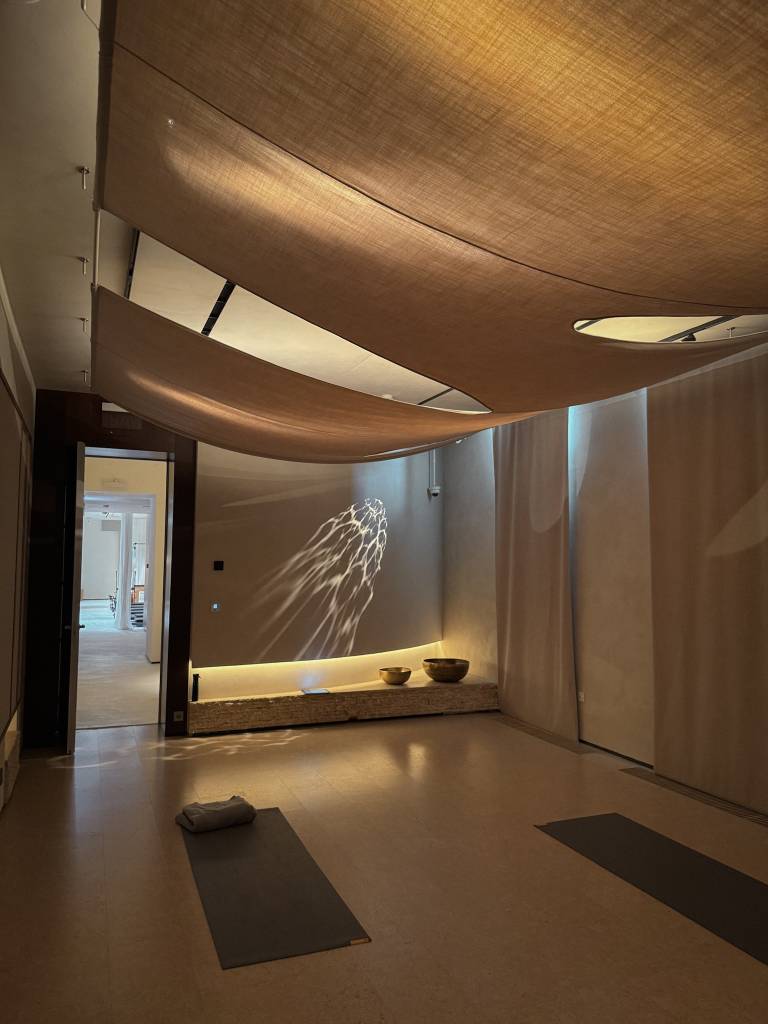

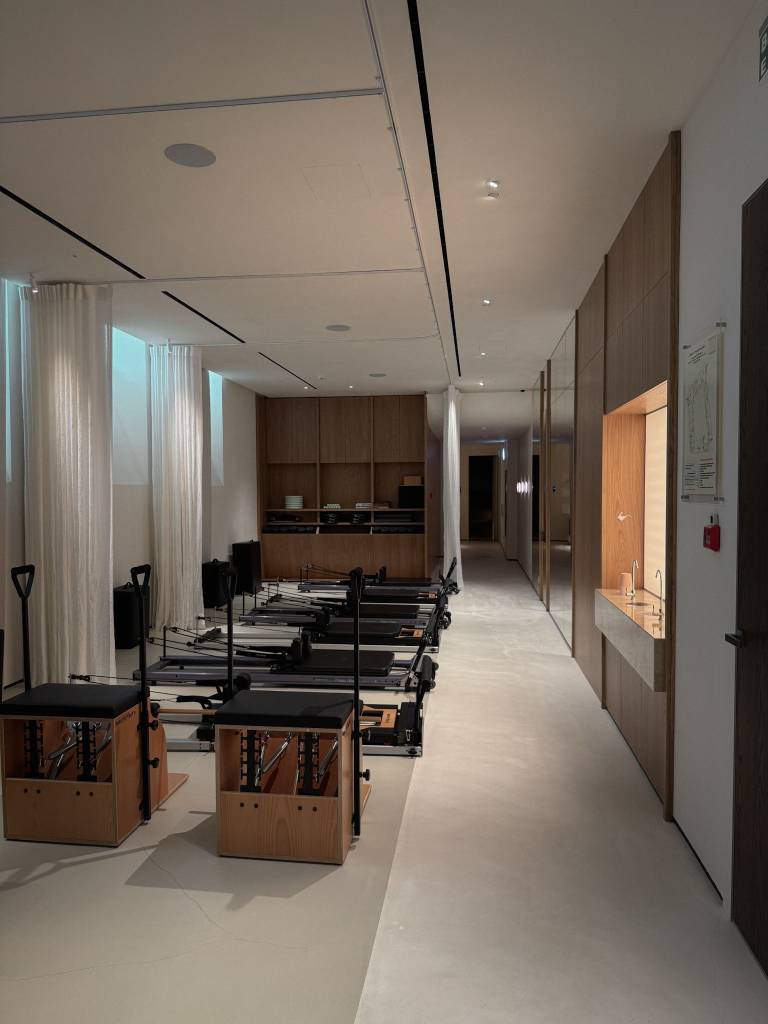

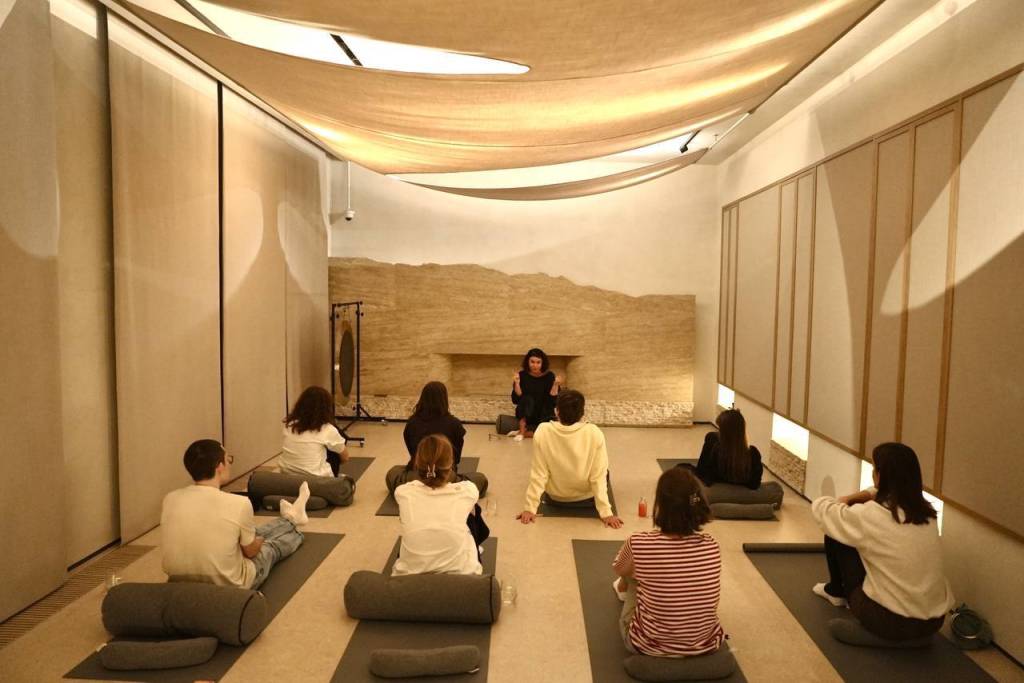

1. Зона для занятий спортом, йогой, пилатесом: 7 залов.

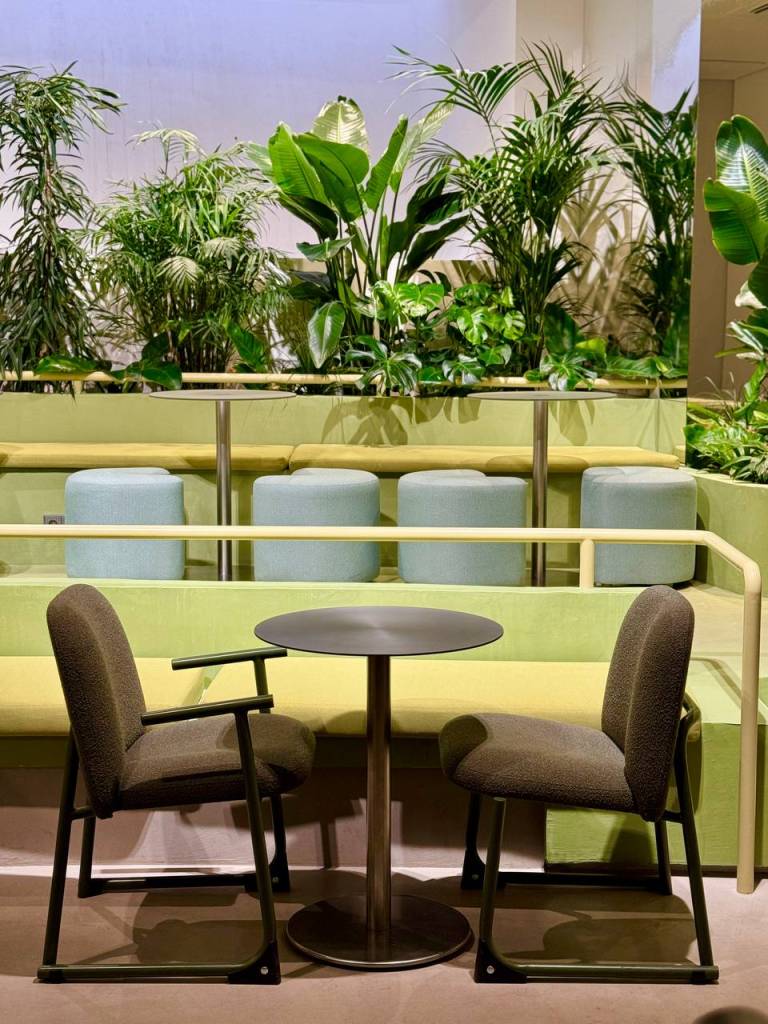

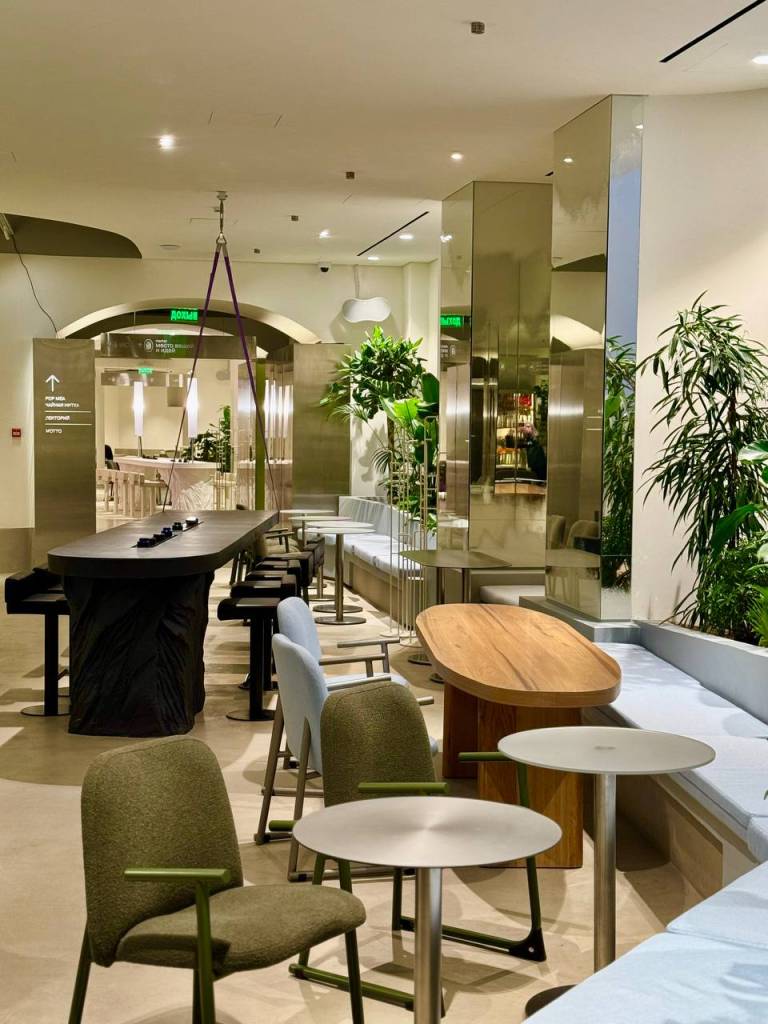

2. Фудкорт с биодинамическим светом, поддерживающим циркадные ритмы гостей.

3. Выставочная зона, магазины и лекционный зал.

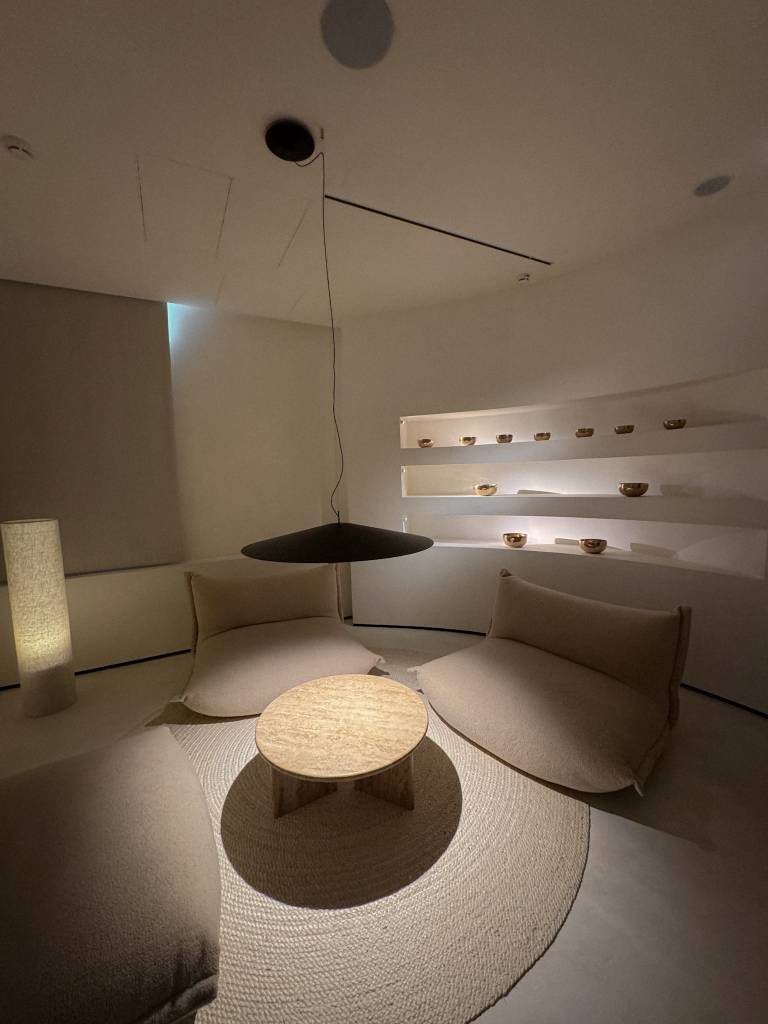

4. Пространство для ухода за собой.

Какими функциями управляем в пространстве:

• Свет — создаёт нужную атмосферу для медитации или полного погружения в практики. Подстраивается под время суток, занятия.

• Медиа — 12 проекторов на 360 градусов окружают гостей визуальным пространством в центральном зале, создавая пространство леса, гор, моря и любого места по желанию тренеров.

• Музыка — чтобы ощущать себя в лесу или на море и поймать нужный ритм. Звуки можно настраивать локально, так и во всем пространстве.

• Вентиляция — отвечает за лёгкое дыхание и свежую голову.

• Увлажнение (адиабатическое) — заботится о здоровье кожи и дыхания.

• Фанкойлы — поддерживают комфортную температуру.

• Тёплые полы — делают отдых уютным, даже лёжа.

• Ароматизация — помогает почувствовать морской бриз или цитрусовую плантацию.

• И самое главное — всё это объединено в сценарии в зависимости от времени суток, помещений и занятий.

Достаточно нажать кнопку и пространство переносит гостя на берег Мальдивских островов, в лес или уносит в космос.

Все системы связаны между собой и создают неповторимую атмосферу места. Аналогов такому пространству мы не встречали.

Дата начала/окончания проекта 2024 — февраль 2026. Над объектом работала команда инженеров компании-интегратора Марс Дом, светодизайнеры RAUM, мультимедиа решения — компания ПНК.

Основные задачи проекта:

Сделать с помощью технологий и материалов в городе такое место, где можно почувствовать себя как на ретрите, но без выезда на край света. Погрузить посетителей в атмосферу расслабления и спокойствия, задействовав все органы чувств: зрение, слух, обоняние, осязание, вкус с помощью различного оборудования. Настроить биодинамический свет в течение дня: от рассвета до заката.

Для тренеров и ведущих — дать возможность реализовывать свои идеи по атмосфере в каждом зале: каждый тренер может управлять световыми группами, температурой, влажностью, медиа, музыкой.

Для эксплуатирующих служб дать контроль над заложенными инженерными системами, чтобы обеспечить их бесперебойную работу и своевременный сервис.

Создать единую интеллектуальную систему управления освещением, климатом, и мультимедиа. Реализовать управление через сенсорные панели, сделать кастомизированную визуализацию для iPad с фотореалистичным интерфейсом, адаптированным под интерьер.

Обеспечить гибкость и возможность расширения системы.

Требования заказчика

1. Быстро запуститься и незаметно наращивать функционал

Это коммерческий объект и каждый день простоя обходится в потерю денег — заказчику было критически важно запуститься как можно скорее и начать эксплуатацию, сохранив возможность незаметно для посетителей наращивать функционал.

2. Разграничить уровень доступа персонала

В разных зонах предполагался разный уровень доступа персоналу и внутри одной зоны должно быть разграничение по уровню доступа: инженер (администратор), тренер, пользователь.

3. Экономить место

Не занимать рабочее пространство под слаботочные щиты. Разместить их за потолком.

4. Не использовать выключатели

• Настроить управление только через iPad, каждый планшет связать со своей комнатой.

• Настроить планшеты для администрации с расширенным доступом ко всем помещениям.

5. Настроить адаптивный микроклимат

• Реализовать управление температурой, влажностью и качеством воздуха с учётом внешних условий, времени суток и присутствия людей.

• Интегрировать автоматизированную систему приточно-вытяжной вентиляции, исключающую локальные зоны сухого воздуха.

6. Настроить биодинамический свет во всех пространствах с возможностью независимого управления группами света в каждой зоне. Настроить бесшовное изменение света по времени суток с учетом цветовой температуры.

7. Создать пространство с проекторами 360 — на 4 стены одновременно, с возможностью менять визуал.

8. Внедрить мультирум-систему с возможностью независимого управления звуком в каждой зоне.

Этапы реализации

1. Обследование объекта и анализ технических условий.

2. Создание концепции.

3. Проектирование.

4. Монтаж кабельных систем.

5. Инсталляция оборудования.

6. Пусконаладочные работы.

7. Тестирование и адаптация системы под потребности заказчика.

8. Гарантийное и сервисное обслуживание.

8. Краткая техническая спецификация интегрированных систем (оборудования);

Ядро системы построено на оборудование работающем по протоколу KNX. За счёт децентрализации системы достигается максимальная отказоустойчивость: нет центрального контроллера отвечающего за всю систему, выход из строя одного элемента не ведёт к остановке работы остальных систем. Так же использование международного протокола KNX позволило применять множество различных производителей, беря от каждого лучшее: HDL, Zennio, ModuleElectronic, Onokom и т.д.

В качестве логического модуля для системы диспетчеризации и особо продвинутых алгоритмов был использован контроллер Logic Machine, этот же контроллер обеспечивал шлюзование между инженерными системами по протоколу ModBus TCP.

На автоматизированном рабочем месте (АРМ) диспетчера и планшетах пользователей было установлено программное обеспечение iRidi PRO.

СВЕТ

Почти весь свет заложен с управлением по DALI. Большая часть светильников и светодиодных лент управляется как по яркости, так и по температуре свечения.

Часть света управляется контроллерами Lightstream по DMX/SPI для подстройки цвета под атмосферу и придания динамичности.

Много кастомных люстр с нестандартным управлением (фитосветильники).

Светодизайнеры бюро RAUM, которые разрабатывали световую атмосферу объекта, провели не один месяц вместе с нашими инженерами подстраивая малейшие оттенки светимости и уровня цветовой температуры для идеальной атмосферы.

Сценарии: Свет завязан на циркадные ритмы человека, автоматически подстраивая цветовую температуру и яркость в зависимости от времени суток. В течение дня свет незаметно для гостей меняется, имитируя смену утра-дня-вечера. Т.к. само пространство расположено в цоколе, без доступа естественного света — это критически важно для здоровья, правильного питания и релакса.

КЛИМАТ

На объекте реализовано управление:

• температурой в помещение через управление фанкойлами. В воздуховодах и в помещении установлены датчики температуры. FCU контроллеры HDL M/FCU01.10.1 управляют фанкойлами по заложенным в них алгоритмам.

• влажностью через систему адиабадического (форсуночного) увлажнения. В каждом помещении заложены датчики влажности по показаниям которых поддерживается заданный тренером или пользователем уровень

• свежим воздухом. Т.к. во время интенсивных занятий уровень углекислого газа может неожиданно подскочить, в систему заложены датчики, которые контролируют этот показатель и включают приточно-вытяжную установку на более высокую производительность

• тёплыми полами для максимального комфорта. В полу заложены датчики температуры, которые подключены к контроллерам умного дома для максимально точного контроля температуры и режимов в разных сценариях использования

АРОМАТИЗАЦИЯ

Установлены аромамашины. Включаются под определённые мероприятия.

МУЗЫКА И МУЛЬТИМЕДИА

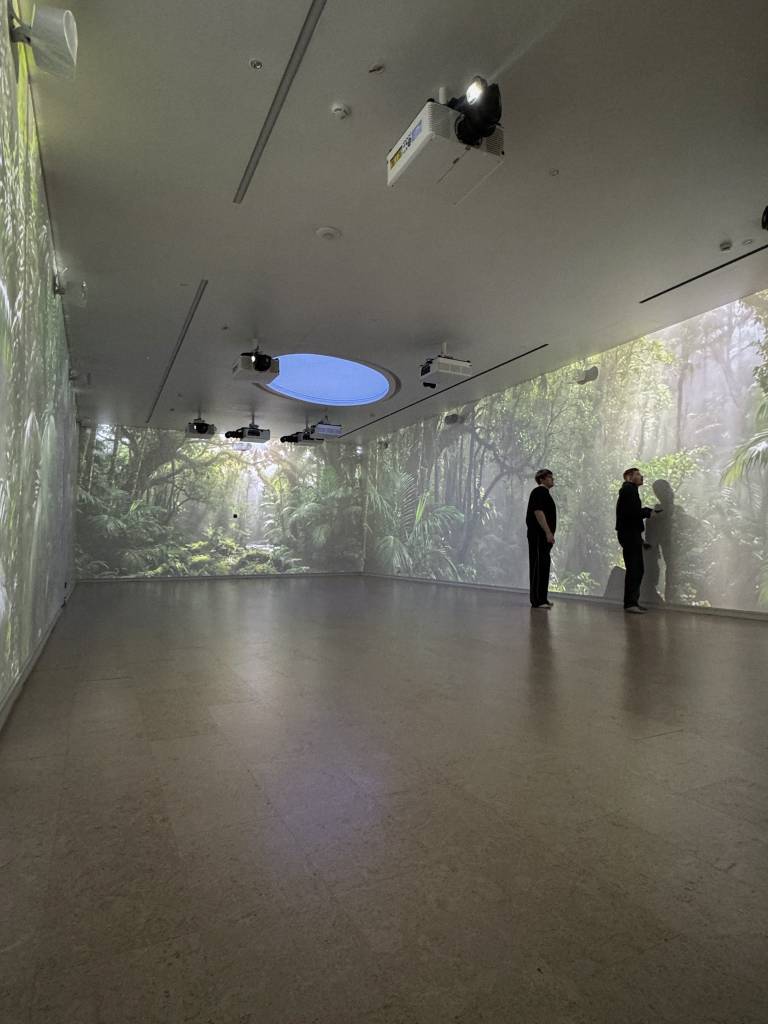

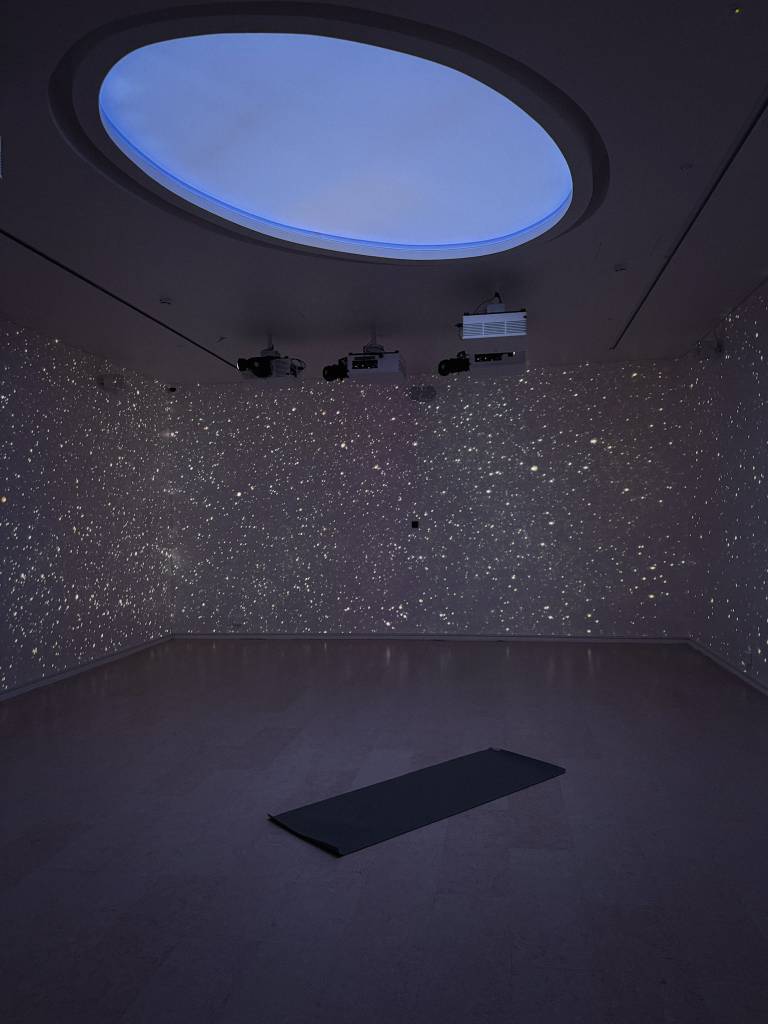

В самой большой зоне стоят премиальные колонки NIMBO-24 от Ecler , 12 проекторов 360 градусов (на 4 стены) на базе высококлассных проекторов Barco I600-4K8 — White с разрешением 4К, использовалась ультра короткофокусная линза Barco ILD 0.37 UST with support для исключения попадания в область свечения проекторов людей во время практик. За счет этого оборудования мы погружаем людей в разные пространства. Тренеры могут самостоятельно выбирать и подгружать видео и изображения для 4 стен.

ВИЗУАЛИЗАЦИЯ

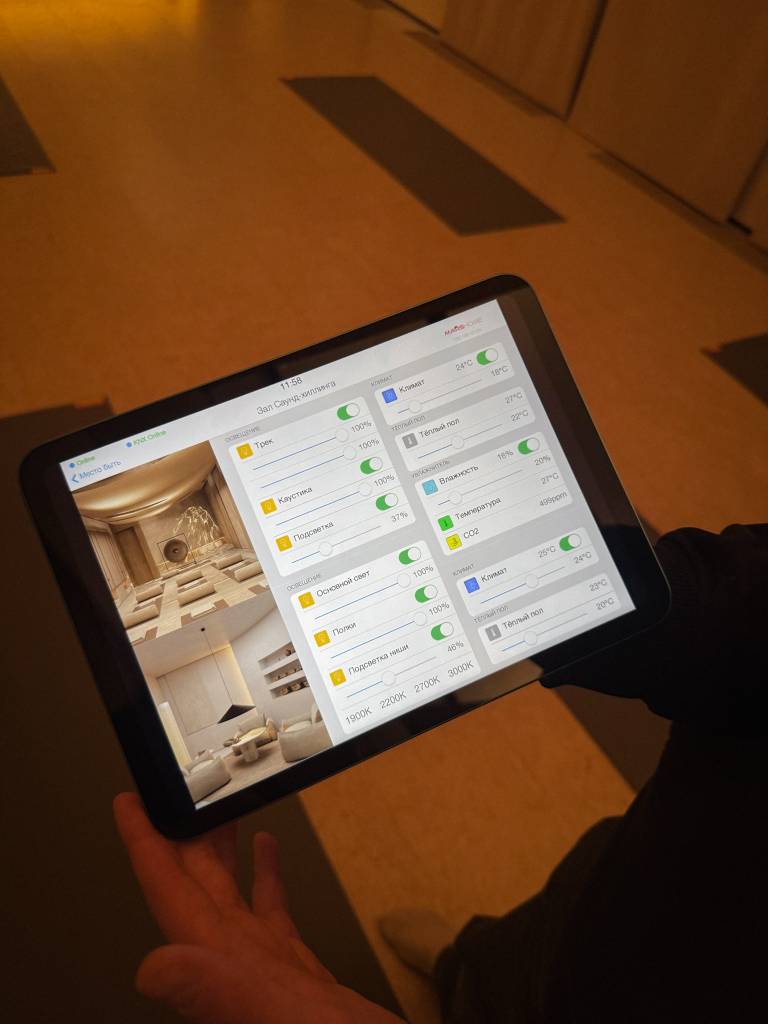

Интерфейс сделан на основе ПО iRidi PRO , чтобы любой тренер без обучения мог настроить свет, визуал, климатические системы и музыку.

Каждое помещение с фотографией пространства, чтобы не возникало путаницы.

Все системы работают независимо от интернета.

Сложности, возникшие при реализации

Несмотря на огромную площадь в 3000 м2 — каждый квадратный метр пространства был задействован под решение бизнес-задач, и было много сложностей с тем, чтобы разместить оборудование. От щитов (которые зачастую приходилось размещать в нишах за потолком) до датчиков и панелей. Из-за сжатых сроков запуска проекта в последние месяцы инженеры и программисты работали посменно в круглосуточном режиме.

Особенно сложной инженерной задачей стала организация круговой проекции в зале, где во время практик постоянно находятся люди в движении. Применение ультракороткофокусной оптики потребовало точной проработки размещения 12 проекторов, геометрии проецирования и интеграции техники в архитектуру пространства.

Сложности с местом можно посмотреть тут.

Возможность развития проекта после реализации

В проект заложена возможность обновления и усложнения систем.

Уникальность проекта заключается в том, что он формирует новый для рынка формат иммерсивного wellness-пространства, где мультимедийные технологии, свет, климатические системы работают не как декоративный фон, а как инструмент комплексного сенсорного воздействия.

Видеоотзыв

Видео самой эффектной зоны с 12 проекторами:

Концепт места
