Модернизация мультимедийного комплекса для нужд актового зала ДК НИТУ МИСИС

ООО Лемьер реализовал проект по модернизации мультимедийного комплекса для нужд актового зала ДК НИТУ МИСИС. Данный проект был разбит на этапы согласно перечню ниже.

Основные задачи проекта:

а) Разработать концепцию по модернизации мультимедийного комплекса концертного зала с применением современных технологий в области аудио-видео индустрии, а также сценического света и верхней механики сцены, но при этом использовать часть оборудования заказчика, которое не было подвержено моральному устареванию.

б) Разработать рабочую документацию по следующим системам:

• Система электроснабжения мультимедийного оборудования концертного зала;

• Система концертного озвучивания;

• Система видео-отображения и коммутации;

• Система постановочного освещения;

• Система верхней механики сцены.

в) Поставить на объект комплекс мультимедийного оборудования, выполнить монтажные и пуско-наладочные работы, произвести инструктаж персонала заказчика по работе с обновленным оборудованием, и обеспечить качественной исполнительной документацией для беспроблемной эксплуатации мультимедийного оборудования в концертном зале в дальнейшем.

Требования Заказчика:

а) Разработать концепцию по модернизации мультимедийного комплекса оборудования в концертном зале с учетом современных стандартов передачи аудио-видео информации, постановочного освещения и верхней механики сцены, но при этом применить частично существующее оборудование на площадке с целью оптимизации расходов на модернизацию.

б) Осуществить работы по проектированию, поставку, монтаж и пуско-наладочные работы оборудования мультимедийного комплекса. Выполнить комплексный инструктаж технических работников концертного зала по работе с обновленным мультимедийным комплексом.

в) Завершить работы в срок и технически поддержать персонал заказчика при проведение первых мероприятий в концертном зале.

Этапы реализации:

Этап 1: Разработка концепции модернизации и проектирование.

Работы по предпроектному обследованию объекта, анализ имеющегося оборудования у заказчика, разработка концепции по модернизации мультимедийного комплекса и разработка рабочей документации.

У заказчика имелось звуковое и световое оборудование именитых брендов, которое за время работы на мероприятиях отлично себя проявило по надежности и качеству, поэтому была поставлена задача интегрировать данное оборудование в современные протоколы работы в области профессионального звука и сценического постановочного освещения.

Этап 2: Монтажные работы.

Был выполнен комплекс строительно-монтажных работ в следующем составе:

Демонтажные работы неактуальных кабельных коммуникаций;

Проложены новые электрические сети до узлов мультимедийного оборудования;

Проложены слаботочные кабельные системы, отвечающие современным требованием и имеющие запас по пропускной способности;

Заменена частично кабельная канализация или проложена новая;

Выполнен монтаж следующего оборудования:

• Распределительные шкафы электроснабжения в количестве 5-ти штук;

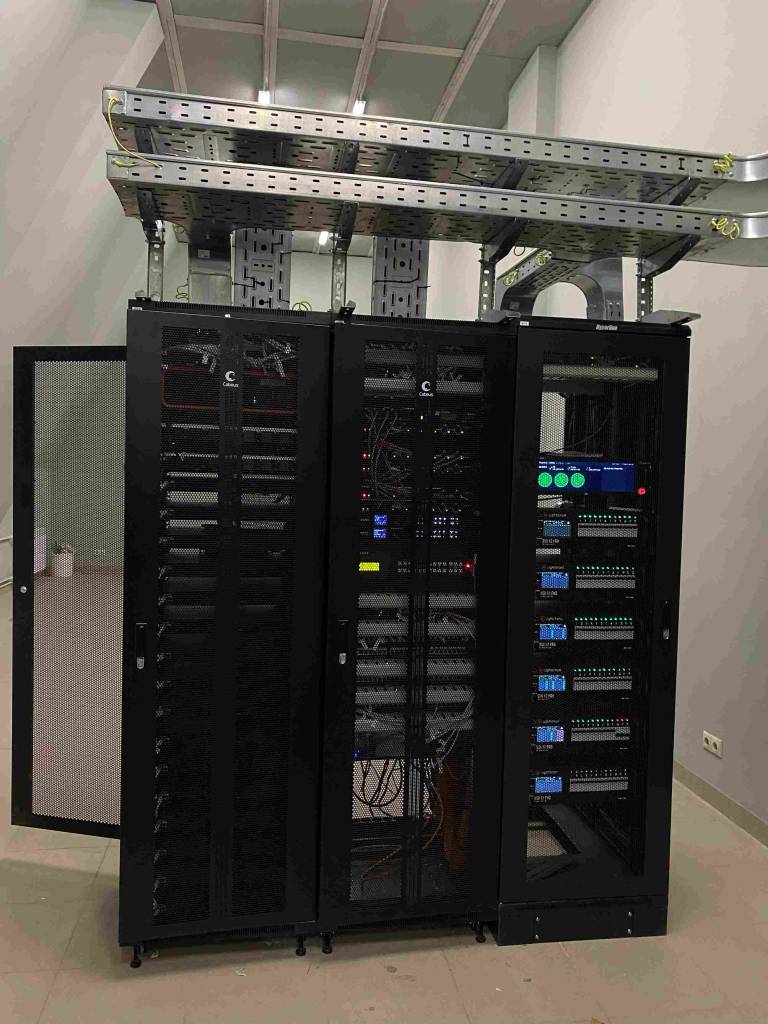

• Установлены новые телекоммуникационные шкафы в добавок к существующим, с размещенными в них оборудованием коммутации и передачи видеосигналов;

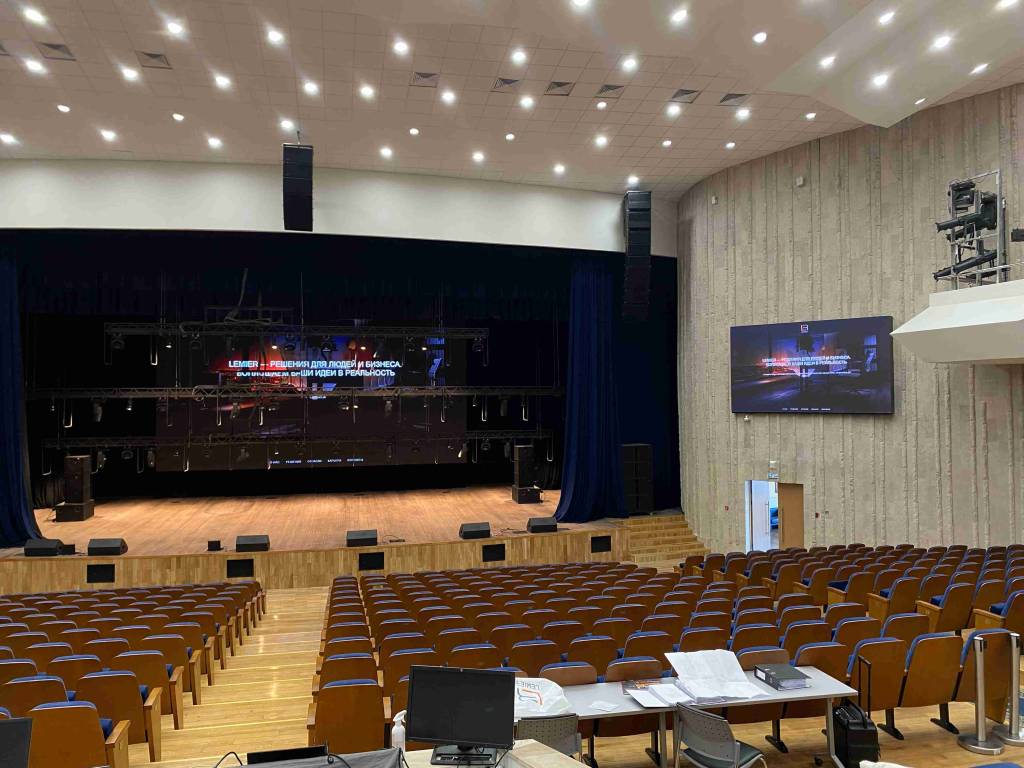

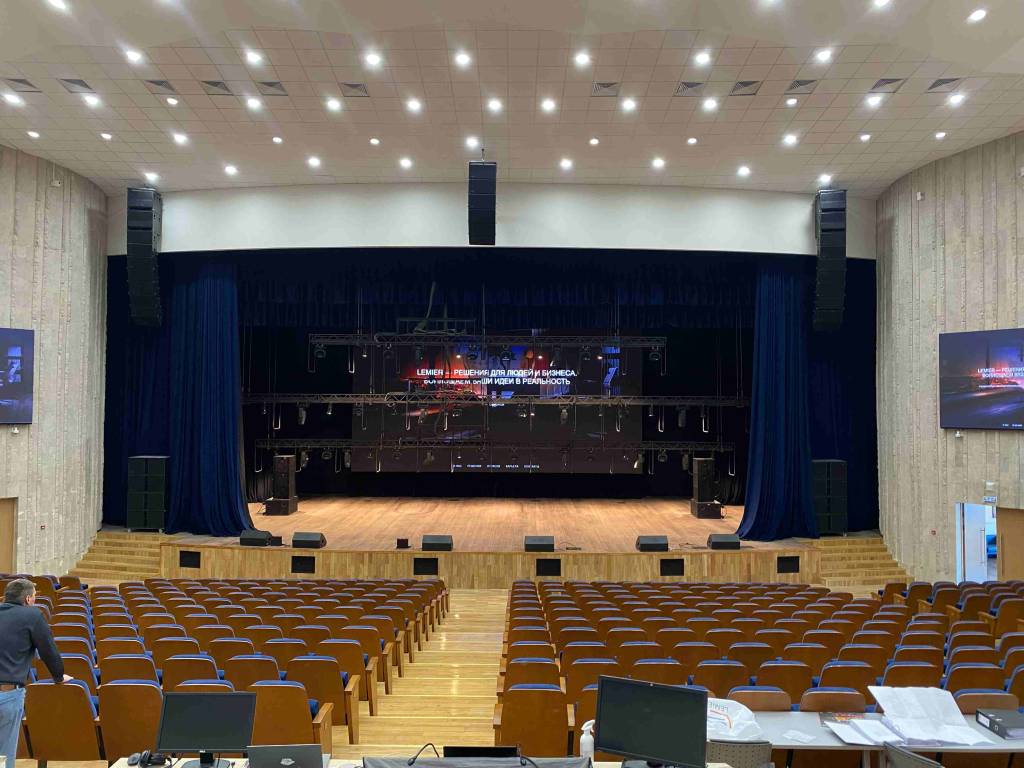

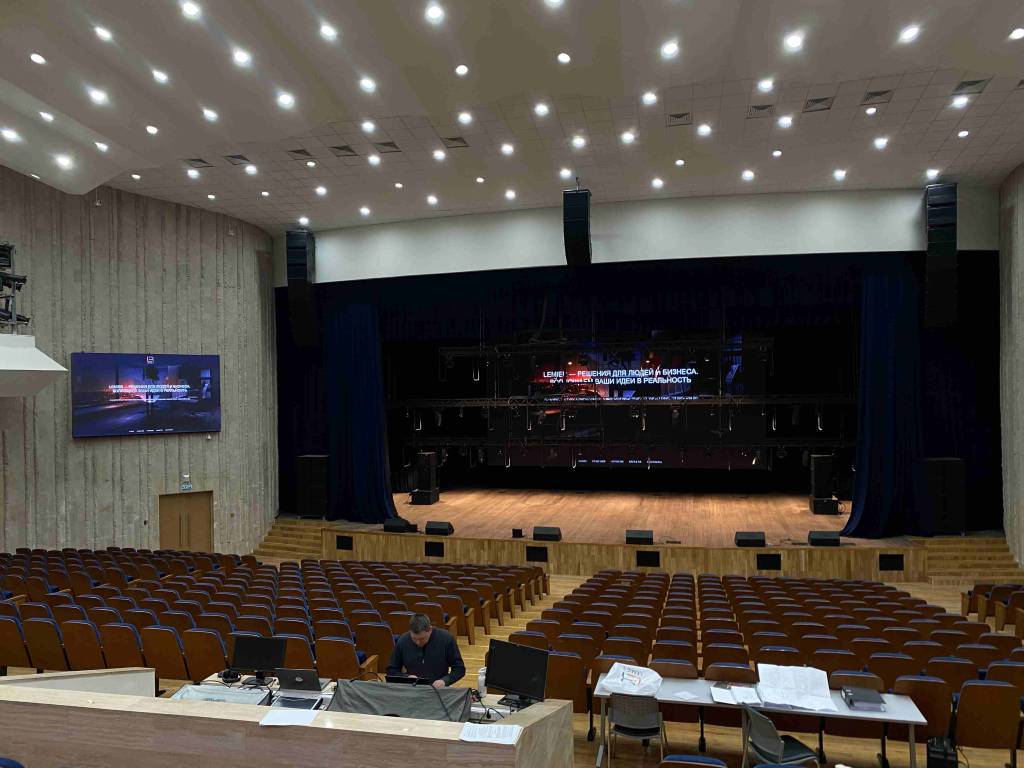

• Портальная акустика в составе: Левый, Правый и Центральный кластеры линейных массивов, акустика ближнего поля, мониторная система;

• Усилительный шкаф с 16 цифровыми четырехканальными усилителями под управлением свободно конфигурируемого аудиопроцессора;

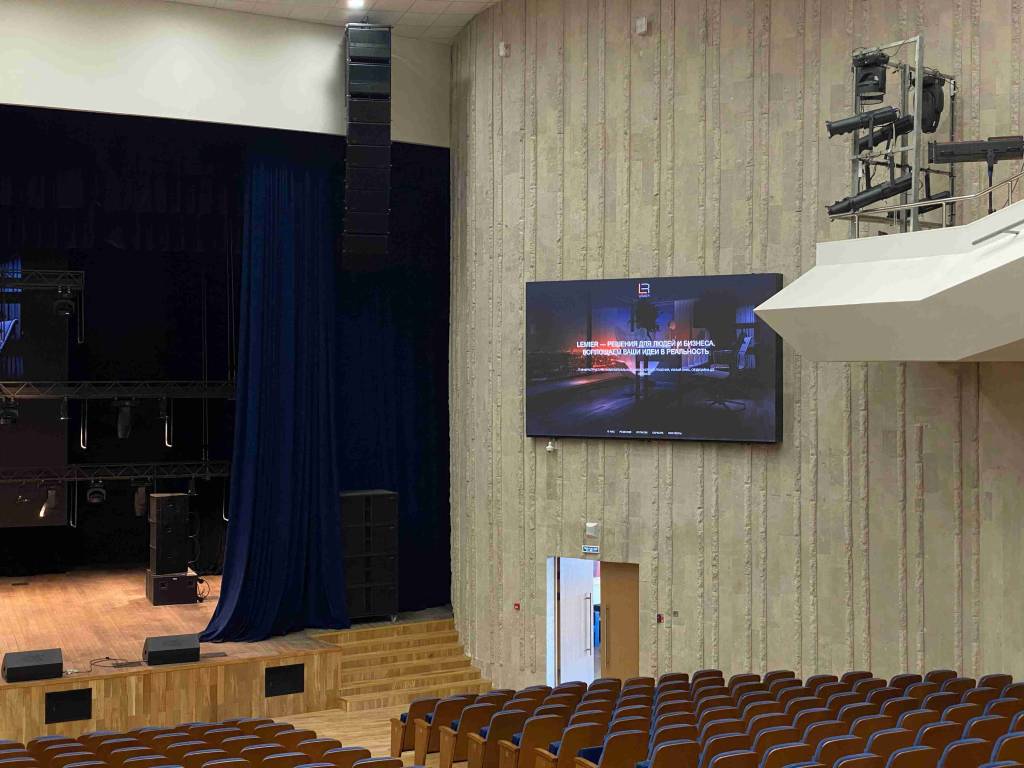

• Два светодиодных экрана с шагом пикселя 1,5 мм и размерами 4×2,5 метра;

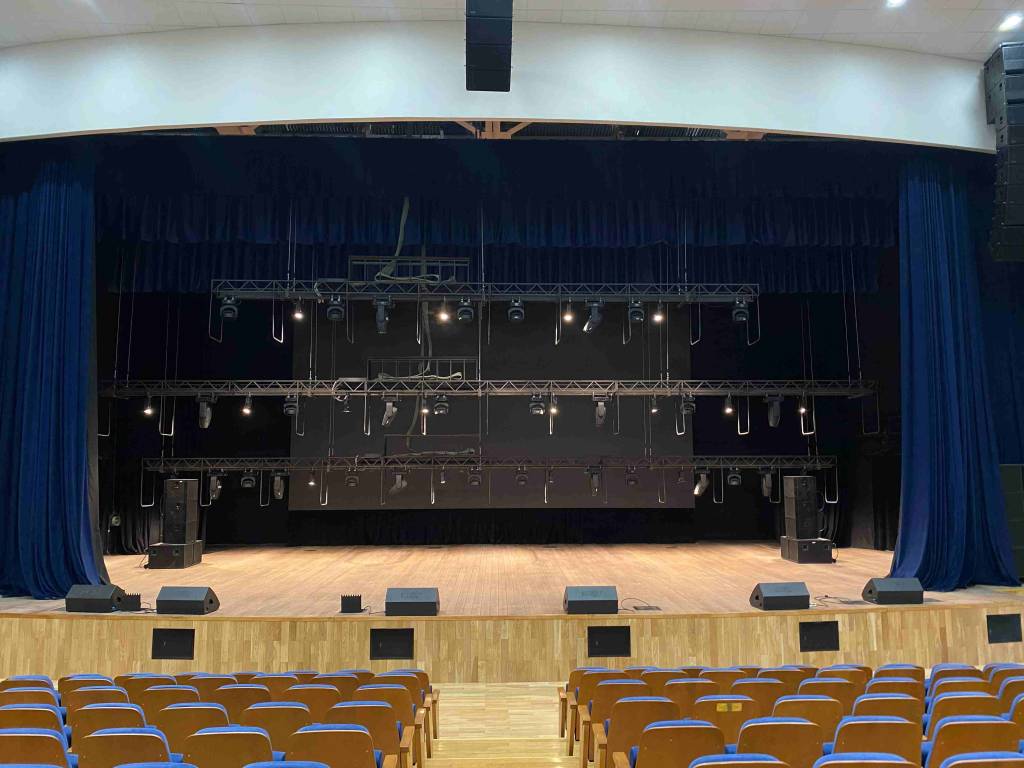

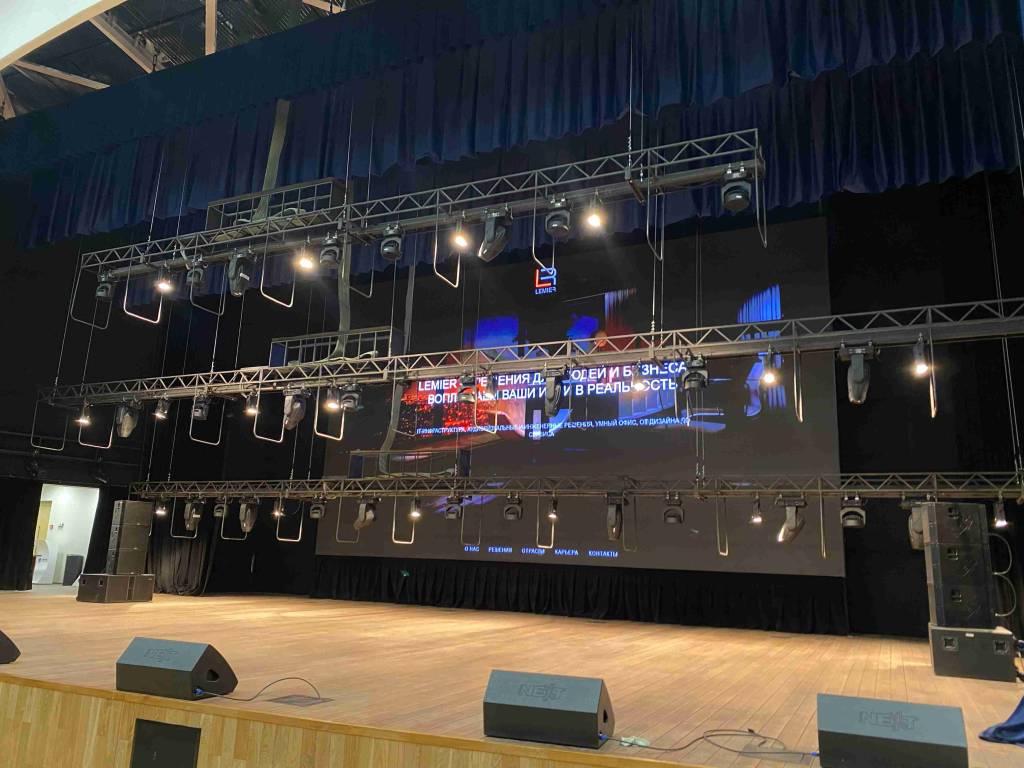

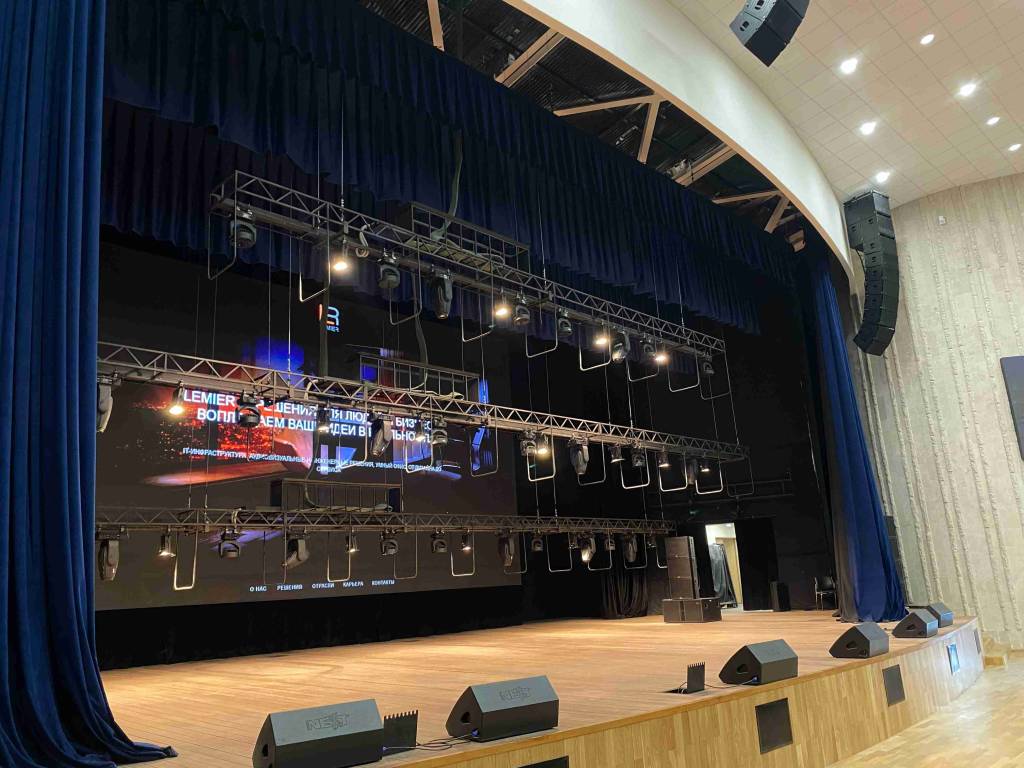

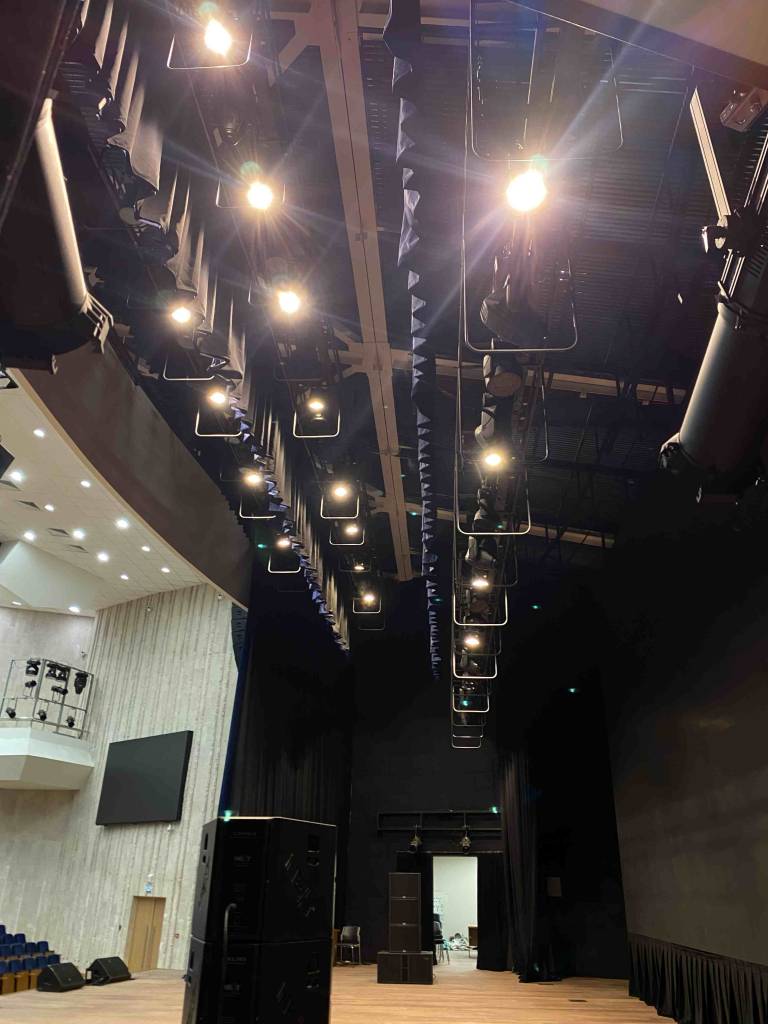

• Верхняя механика сены в составе: Дорога антрактно-раздвижного занавеса, софитные подъемы на карданных приводах в количестве 3-х штук, штанкетные подъемы на вальных лебедках в количестве 4 штук;

• Оборудование постановочного освещения;

• Оборудование системы управления и мониторинга электроснабжения оборудования постановочного освещения;

Этап 3: Пуско-наладочные работы и ввод объекта в эксплуатацию.

В ходе пуско-наладочных работ была произведена настройка:

• Локальной вычислительной сети концертного зала адоптированная под работу мультимедийного оборудования, а также развернут и настроен бесшовный роуминг на Wi-Fi для нужд технического персонала площадки;

• Произведено моделирование развеса линейных массивов с расчетом звукового давления и плотности покрытия звуком зрителей в зале. Согласно данным расчетам, были скорректированы углы подвеса и произведена настройка всей акустической системы концертного зала.

• Перенастроено существующее оборудование и добавлено новое светотехнического комплекса с учетом интеграции в новую систему передачи сигналов управления сценическим светом.

• Запущена система управления и контроля электропитания оборудования сценического света.

• Системы коммутации и передачи видеосигналов, с учетом интеграции в нее ранее существующего оборудования трансляции видео.

• Запущена цифровая система управления верхней механики сцены.

У заказчика был строгий дедлайн: запуск объекта и проведение первого праздничного мероприятия была запланирована на 24 декабря 2025 и приурочена к приуроченного к празднованию Нового года. В итоге все работы были завершены с учетом запаса времени для передачи в эксплуатацию оборудования на объекте и возможности техперсонала площадки поработать с модернизированным мультимедийным комплексом.

Сложности и вызовы:

1) Основной сложностью являлись работа с перечнем оборудования, который заказчик захотел оставить в работе. Часть оборудования требовало небольшого ремонта. Для нового развеса существующих линейных массивов требовался акустический расчет, для подготовки которого пришлось связаться с производителем акустических систем, чтобы получить библиотеки акустических замеров на модули линейных массивов, было опасение, что из-за сложившейся ситуации в стране и в мире не будет возможности получить конфигурационные файлы и произвести корректный расчет, но производитель без проблем ответил на запрос и предоставил необходимую информацию.

2) Вторым сложным моментом было размещение новой верхней механики сцены на существующие металлоконструкции, оставшиеся от предыдущей механики. После детального обследования заколосникового пространства сцены стало ясно, что требуется расчет несущей способности колосниковой сценической конструкции, поскольку новое оборудование механики сцены имело вес больший чем ранее используемое, и за счет заказанного в специализированной компании расчета нагрузок было получено положительное заключение и рекомендации по точкам опор и по монтажу оборудования.

Итоги реализации:

Проект направлен на повышение качества и расширения круга торжественных мероприятий, проводимых в модернизированном концертном зале.

Возможность развития проекта после реализации:

За счет построения гибкой и распределённой сети передачи данных, а также применения современных протоколов управления в области ауди-видео и постановочного освещения, мультимедийный комплекс может расширяться и модернизироваться за счет широкого класса оборудования, доступного на рынке.
