Оснащение мультимедийными системами нового офиса АО «ДКС»

1. Общие сведения

Весной 2024 года АО «ДКС» (DKC), производитель кабеленесущих систем и электротехнической продукции, обратилось в интеграционный отдель ООО «АйПи Видео Системс» (IPVS, ipvs.ru) с запросом на создание «под ключ» единой мультимедийной среды в новом офисе в Москве. Здание находилось на стадии реконструкции, что позволило заложить все коммуникации до начала чистовой отделки. Ввиду длительных строительных работ, реализация проекта заняла продолжительное время, а сдача состоялась в ноябре 2025 года.

Оснащению подлежали: малые переговорные (4 помещения, на 4–6 чел.), средние переговорные (2 помещения, на 6–8 чел.), переговорная руководителя (1 помещение, на 14–18 чел.), амфитеатр и входная группа. Поставщики оборудования: Prestel, Lumien, Shure, K-array, Monisms, Behringer, Relacart, Yealink, S-TRACK, Crestron, LTL, Logitech, Ubiquiti, ONKRON, Wize Pro, LG, Apple, Ugoos.

2. Задачи проекта и требования заказчика

Требовалось спроектировать и внедрить комплексные AV- и ВКС-решения для помещений разного назначения, разработать унифицированную концепцию оснащения переговорных, обеспечить поддержку BYOD/BYOM и создать кастомную систему управления с единым интерфейсом. Заказчик настаивал на простоте подключения (один кабель, автоматическое распознавание), отказе от беспроводных спикерфонов, скрытом размещении оборудования и управлении всеми системами, включая микшерный пульт Behringer X32, через единый интерфейс без использования штатного приложения производителя.

3. Этапы реализации

После предпроектного осмотра и получения технического задания от заказчика интеграционный отдел ООО «АйПи Видео Системс» разработал решение, на основе которого было организовано тестирование: готовые комплекты оборудования переданы сотрудникам АО «ДКС» для повседневного использования. Результаты одинаково высоко оценены руководством и линейным персоналом. По итогам представлена финальная концепция. После заключения договора и закупке оборудования, были выполнены монтаж и пусконаладка. На завершающем этапе по обратной связи от заказчика доработана звуковая система амфитеатра, после чего объект передан в эксплуатацию.

4. Техническая спецификация

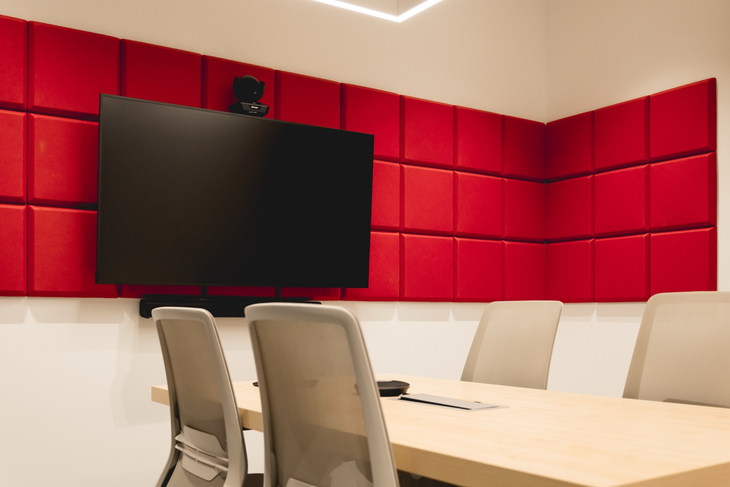

Малые переговорные

— Дисплей: Lumien LS5550SD 55″, D-LED, 4K UHD, 500 кд/м² — 4 шт.

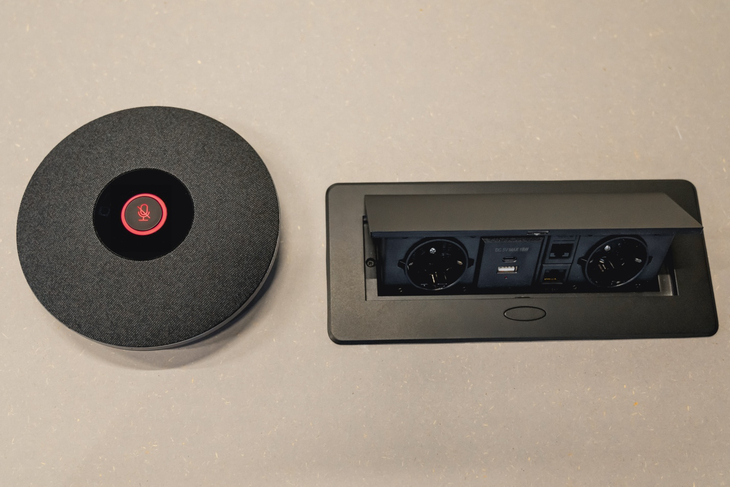

— Микрофонный массив Prestel VCS-MA8C (6 всенаправленных капсюлей, шумоподавление) — 4 шт.

— Микрофонный интерфейс Prestel VCS-AB6 — 4 шт.

— Саундбар Prestel VCS-S1 — 4 шт.

— PTZ-камера Prestel HD-PTZ1HU2W-B (108°, 3x зум, 1080p60, HDMI + USB 2.0) — 4 шт.

— BYOM: Yealink BYOD-BOX (4 шт.), Prestel KVM-4KU3H21 (4 шт.)

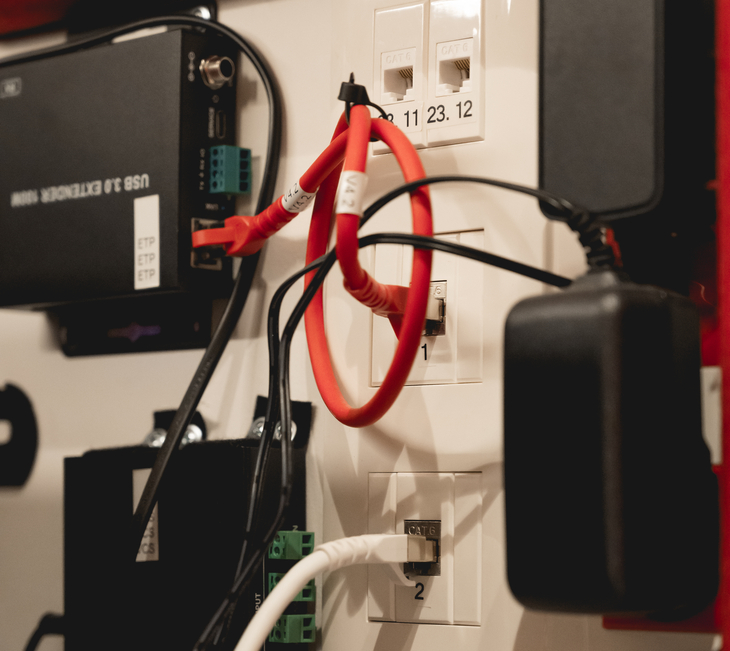

— Передача сигналов: Prestel ETP-XUSB3 USB 3.2 по витой паре (4 шт.), Prestel EHD-4K100 HDBaseT (4 шт.)

— Аксессуары: кронштейн ONKRON M6L (4 шт.), кронштейн камеры Prestel HD-WM2 (4 шт.), презентер Logitech R500s (4 шт.)

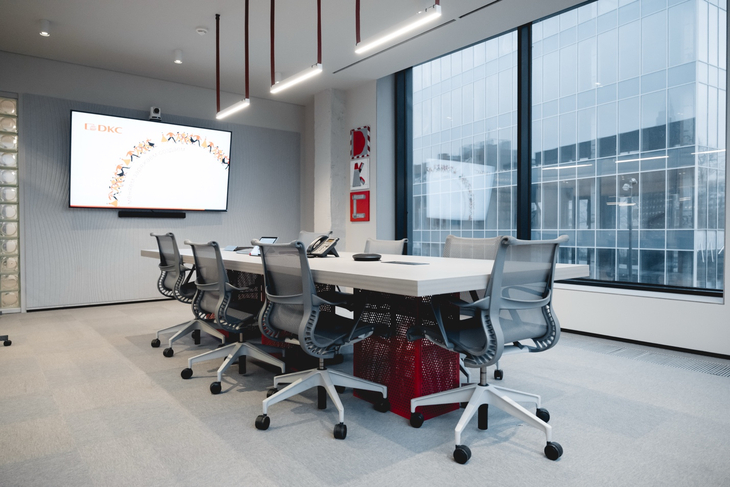

Средние переговорные

— Дисплей: Lumien LS8650SD 86″, D-LED, 4K UHD — 2 шт.

— Встраиваемый OPS-ПК: Lumien S084 (i7-1165G, 16 ГБ, 512 ГБ, Win10Pro) — 2 шт.

— PTZ-камера Prestel HD-PTZ412HSU3 (12x зум, SDI/HDMI/IP/USB3.0) — 2 шт.

— Звук: Prestel VCS-AB6 (2 шт.), Prestel VCS-MA8C (4 шт.), Prestel VCS-S1 (2 шт.)

— BYOM: Yealink BYOD-BOX (2 шт.), Prestel KVM-4KU3H41 4×1 (2 шт.), Prestel GR-HS (2 шт.)

— Передача: Prestel ETP-XUSB3 (4 шт.), Prestel EHD-4K100 (4 шт.)

— Управление: панель Prestel DTCP-10-02 (2 шт.), блок расширения Prestel CSP-4 (2 шт.)

— Сеть: PoE-коммутатор Prestel NS1-8C1-250P-1C1-1F1 250 Вт (2 шт.)

— Аксессуары: кронштейн ONKRON M8L (2 шт.), Prestel HD-WM2 (2 шт.), презентер Logitech Spotlight (2 шт.)

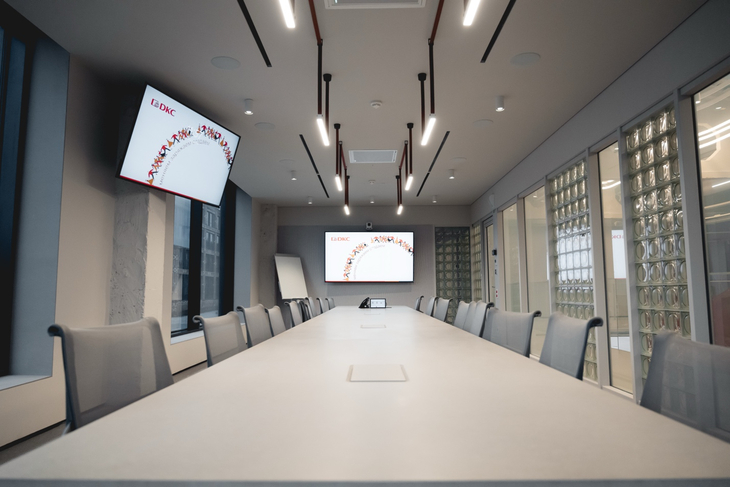

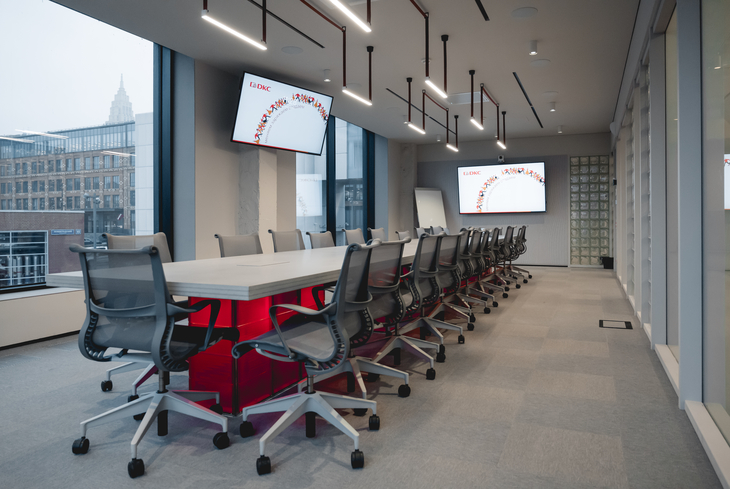

Переговорная руководителя

— Дисплеи: Lumien LS8650SD 86″ (1 шт.), Lumien LS6550SD 65″ (2 шт.)

— PTZ-камера Prestel HD-PTZ412HSU3 — 1 шт.

— Микрофоны: потолочные массивы Shure MXA920 — 2 шт.

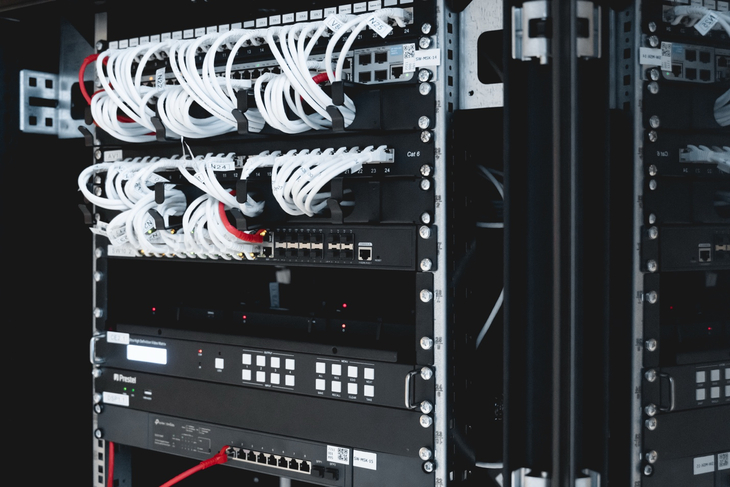

— Видеокоммутация: матричный коммутатор Prestel FMS-44H2A 4×4, 4K60 (1 шт.), HDBaseT Prestel EHD-4K100 (6 шт.)

— Звук: аудиопроцессор Prestel DAP-0808AD Dante 8×8 (1 шт.), потолочные Dante-колонки Monisms MNS-6A11CS-1P 6.25″ PoE (8 шт.)

— BYOM: Yealink BYOD-BOX (1 шт.), Prestel KVM-4KU3H41 (1 шт.), Prestel ETP-XUSB3 (1 шт.), конвертер Prestel ADP-2USB Dante (1 шт.)

— Управление: панель Prestel DTCP-10 (1 шт.), контроллер Prestel CP-RS8 (1 шт.), блок расширения Prestel CSP-4 (1 шт.), ПК IPVS miniPC (1 шт.)

— Сеть: PoE-коммутатор Prestel NS2-24C1-600P-4F10 L2+ 600 Вт (1 шт.), USB-хаб TP-LINK UH700 (1 шт.)

— Доп. оборудование: мобильные стойки Wize Pro M55 (2 шт.), кронштейн ONKRON M8L (1 шт.), Prestel HD-WM4 (1 шт.), презентер Logitech Spotlight (1 шт.)

Амфитеатр

— LED-экран: Prestel LED-AIO216S, шаг 2,5 мм, 4800×2700 мм, FullHD, 290 кг, фронтальное обслуживание — 1 шт.

— Камеры: Prestel HD-PTZ412HSU3 (2 шт.), кронштейны Prestel HD-WM4 (2 шт.)

— Звуковые колонны: K-ARRAY Python-KP102 I 100 см, 720 Вт, 134 дБ (2 шт.), сабвуферы K-ARRAY KU26 (2 шт.), кронштейны K-ARRAY K-WALL2 (2 шт.)

— Усиление: цифровой усилитель S-TRACK Whale D4750 с Dante, 4×750 Вт (1 шт.)

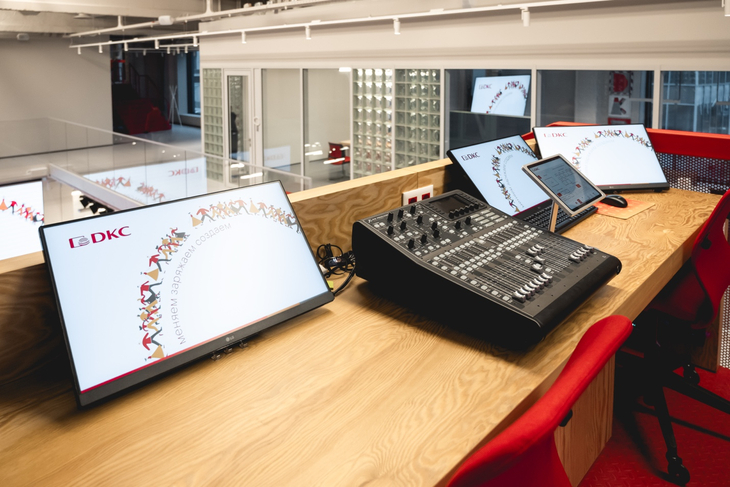

— Микширование: Behringer X32 PRODUCER (1 шт.), карта расширения Behringer X-DANTE 64 канала (1 шт.)

— Беспроводные микрофоны: приёмник Relacart WAM-432 4-канальный (1 шт.), ручные Relacart UH-222 (2 шт.), поясные Relacart UT-222 с петличными LM-C460/480 (2 шт.), головные Relacart HM-600S (2 шт.), антенны Relacart R-32AU (2 шт.)

— Конвертеры: Prestel ADP-2USB USB-Dante (2 шт.)

— BYOD: Prestel BYOD-14 беспроводная система (1 шт.), адаптеры Prestel WB-1C (2 шт.) и WB-1H (2 шт.)

— BYOM: Yealink BYOD-BOX (1 шт.), Prestel ADP-2USB (1 шт.)

— Видеокоммутация: модульная матрица Prestel SSM-1616 (1 шт.) с платами Prestel IC-4K4HDMI (3 шт.), Prestel OC-4K4HDMI (3 шт.); коммутатор Prestel SW-4K41MVS 4:1 (1 шт.); HDBaseT Prestel EHD-4K100 (14 шт.); карта захвата Prestel GR-HS (1 шт.)

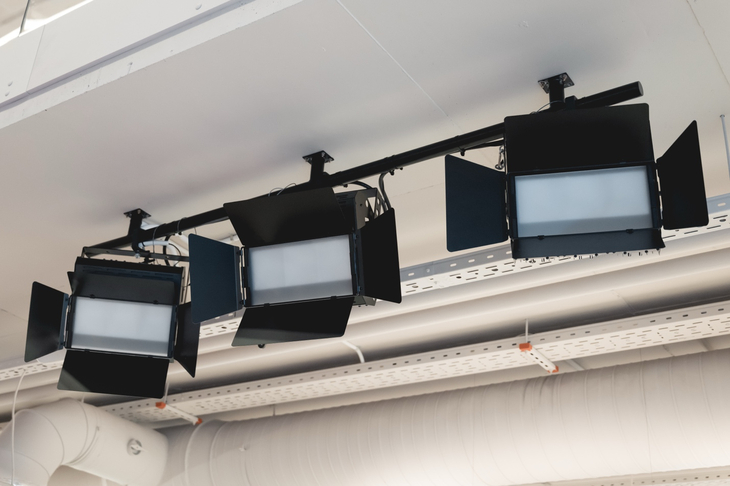

— Освещение: LED-прожекторы LTL STAGE LED RGB180A V2, RGB 180 Вт (6 шт.), интерфейс Crestron DMX-512 (1 шт.), диммер LIGHT UNION SA 4 (1 шт.), кронштейны TTS КСП-1-3-КР3 (2 шт.)

— Управление: ПК IPVS miniPC (2 шт.), мониторы LG 24GN65R-B 23.8″ IPS (3 шт.), KVM Prestel KVM-4KU3H21 (1 шт.), контроллер Prestel CP-RS8 (1 шт.), iPad Air 64 ГБ с подставкой Emonita EX150C и чехлом Emonita A9 (1 шт.)

— Сеть: PoE-коммутатор Prestel NS2-24C1-600P-4F10 L2+ 600 Вт (1 шт.), Wi-Fi Ubiquiti UniFi 6 Professional (1 шт.), контроллер Ubiquiti Cloud Key Gen2 Plus (1 шт.), медиаплеер Ugoos X4Q Pro (1 шт.)

— Презентер Logitech Spotlight (1 шт.)

Входная группа

— Дисплей: Lumien LS8650SD 86″ (1 шт.), саундбар Prestel VCS-S1 (1 шт.), кронштейн ONKRON M8L (1 шт.)

5. Сложности при реализации

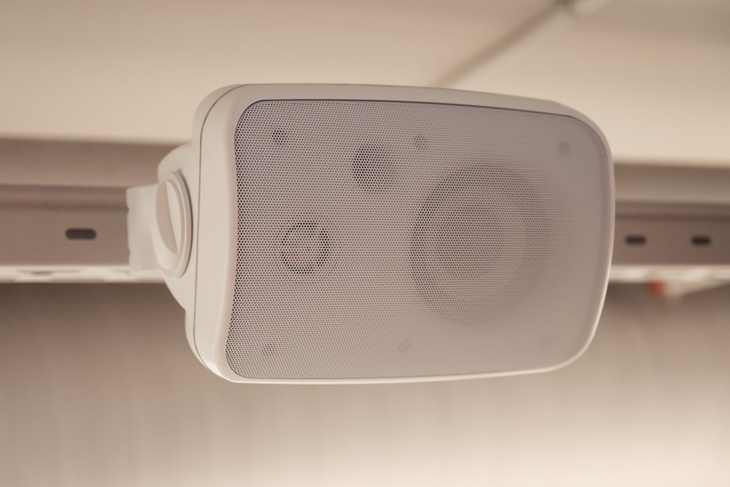

Стеклянные стены переговорной руководителя создавали множественные отражения и повышенную реверберацию. Потолочные массивы Shure MXA920 потребовали нескольких итераций калибровки для достижения баланса между чистотой голоса и отсечением шумов. В амфитеатре по обратной связи от заказчика потребовалось изменить расположение акустики K-ARRAY и расширить систему громкоговорителями Monisms MNS-4A11OWS-1P по Dante-протоколу. Функционал штатного приложения Behringer X32 был воссоздан с нуля внутри индивидуально разработанной системы управления, что значительно увеличило объём программной разработки.

6. Возможности развития

Унифицированная концепция позволяет тиражировать решения на новые помещения. Протокол Dante обеспечивает подключение дополнительных звуковых устройств без прокладки аналоговых кабелей. Модульная матрица Prestel SSM-1616 и коммутатор FMS-44H2A поддерживают расширение видеоподсистемы. Кастомная система управления допускает интеграцию с освещением, климат-контролем, бронированием помещений. BYOM-функциональность может быть распространена на другие помещения офиса. Благодаря использованию Dante-колонок — возможно расширение покрытия звукового поля.
