Школа № 2 на 500 учащихся (Краснотурьинск)

Проект: Оснащение актового зала школы на 500 человек

Интегратор: ООО «БЛС» (BLS Multimedia) www.bls-pro.ru

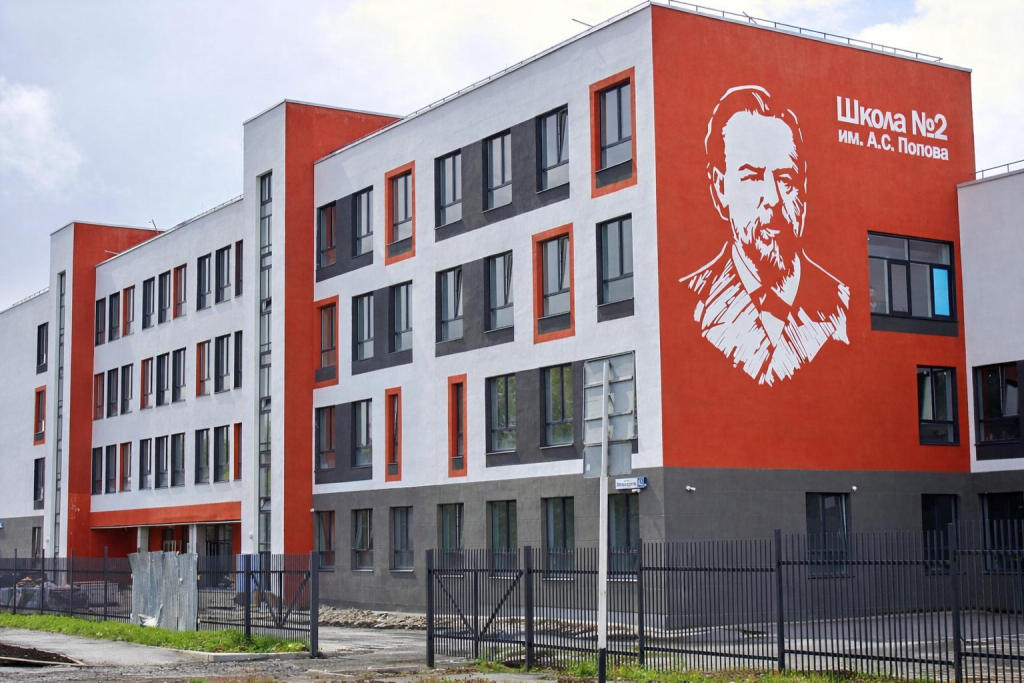

Школа № 2 в Краснотурьинске на 500 мест стала одним из ключевых социальных объектов города и наглядным примером того, как современная образовательная инфраструктура меняет качество жизни целого района. Построенная взамен устаревших школьных корпусов, новая школа открыла для города принципиально иной уровень образовательной среды: просторной, технологичной, безопасной и ориентированной на всестороннее развитие ребенка. Открытие нового четырехэтажного здания 1 сентября 2025 года стало для Краснотурьинска не только важным событием в системе образования, но и символом обновления городской среды, где школа выступает уже не просто местом обучения, а центром притяжения, развития и формирования будущего поколения.

На данном проекте был выполнен полный комплекс работ по созданию современного актового зала: от проектирования и подбора технических решений до поставки оборудования, монтажных и пусконаладочных работ. Все было выполнено в срок. 1 сентября 2025 года дети пошли в школу :)

Помимо технических требований от заказчика, были еще и организационного характера: защита технических решений в администрации, прохождение экспертизы, выполнение в срок. Ниже расскажем про требования к залу:

• Универсальная и удобная сцена
  Сценическое пространство должно быть организовано таким образом, чтобы зал был готов к проведению как официальных, так и творческих мероприятий различного масштаба и формата.

• Эффективное сценическое освещение
  Система сценического освещения должна обеспечивать достаточный световой ресурс для выступлений, концертов, праздничных мероприятий и других сценариев эксплуатации актового зала.

• Мощный и разборчивый звук
  Система озвучивания должна формировать качественное звуковое покрытие по всему залу, обеспечивая высокую разборчивость речи и комфортное восприятие музыкального контента.

• Автоматизация затенения
  Для удобства эксплуатации и возможности оперативной подготовки помещения к различным сценариям работы необходимо предусмотреть автоматическую систему затенения.

• Операторская в зале

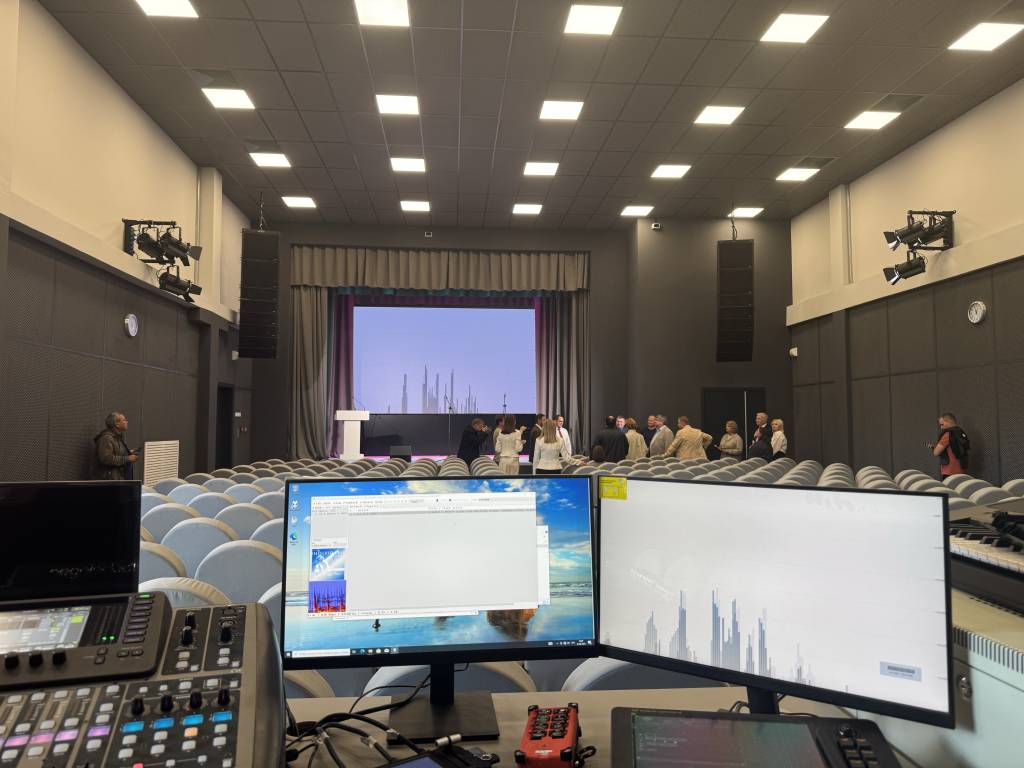

  Одним из обязательных требований было размещение рабочего места оператора непосредственно в зале, что позволяет эффективно контролировать ход мероприятия и оперативно управлять всеми системами.

• Профессиональные микрофонные системы
  Микрофонное оборудование должно соответствовать высоким требованиям по качеству, надежности и удобству использования, обеспечивая стабильную работу на мероприятиях любого типа.

• Умеренный бюджет
  Ну и классическое требование — не дорого :)

• весь 2024 года — работа с проектированием, согласованием новой документации (первая версия была от 2017г)

• июнь 2025 года — начало работ на объекте: монтаж кабельной продукции/лотков/электрики, поставка оборудования

• июль 2025 года — монтаж механики сцены и светодиодного экрана

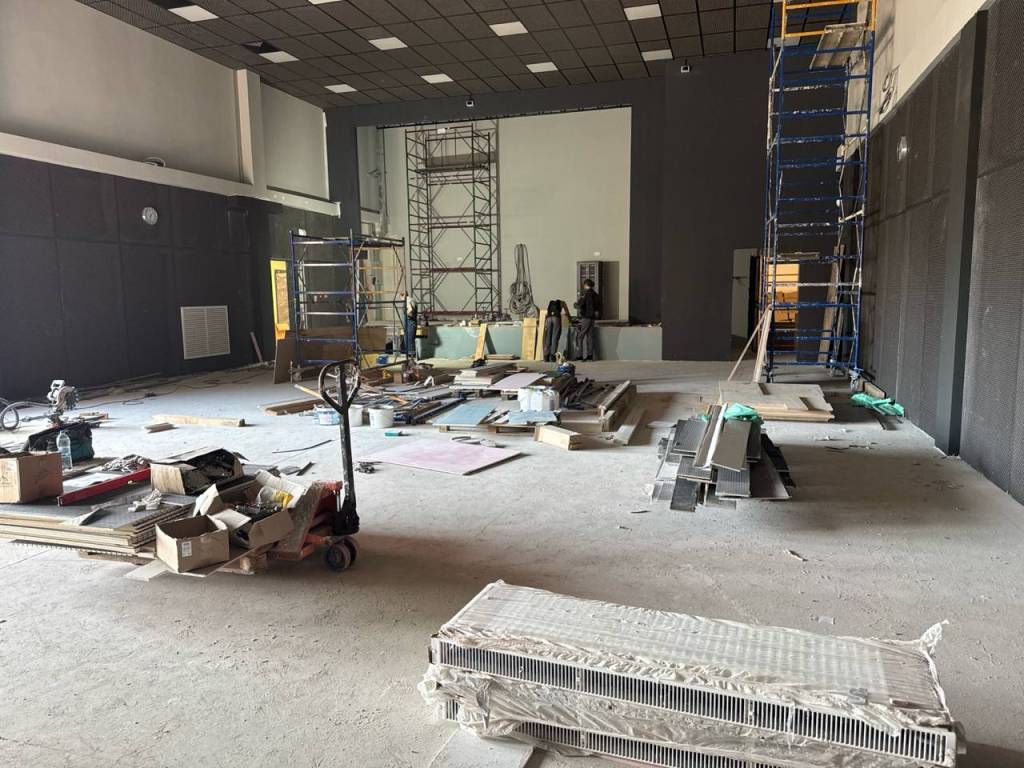

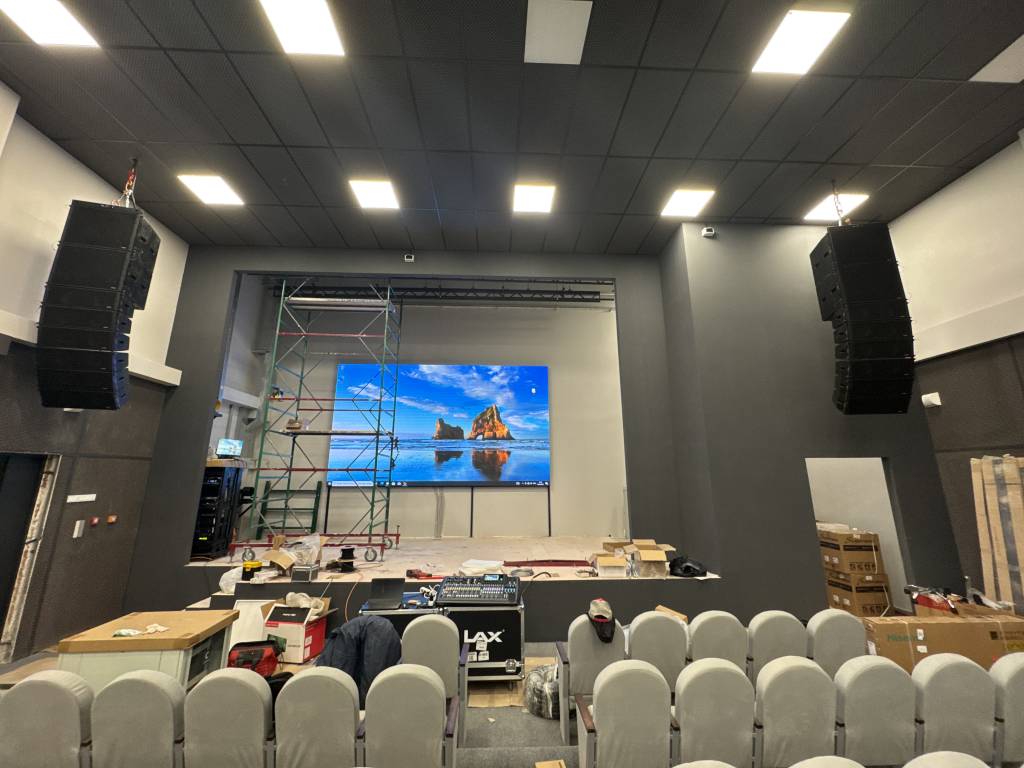

• август 2025 года — за этот месяц надо было сделать невозможное (мы сделали это). Ниже Фото −8 августа 2025 года. Можно про сто в этом фото увидеть ужас.

• 1 сентября 2025 года — празднику быть!

Краткая техническая спецификация интегрированных систем (оборудования)

1. Механическое оборудование сцены

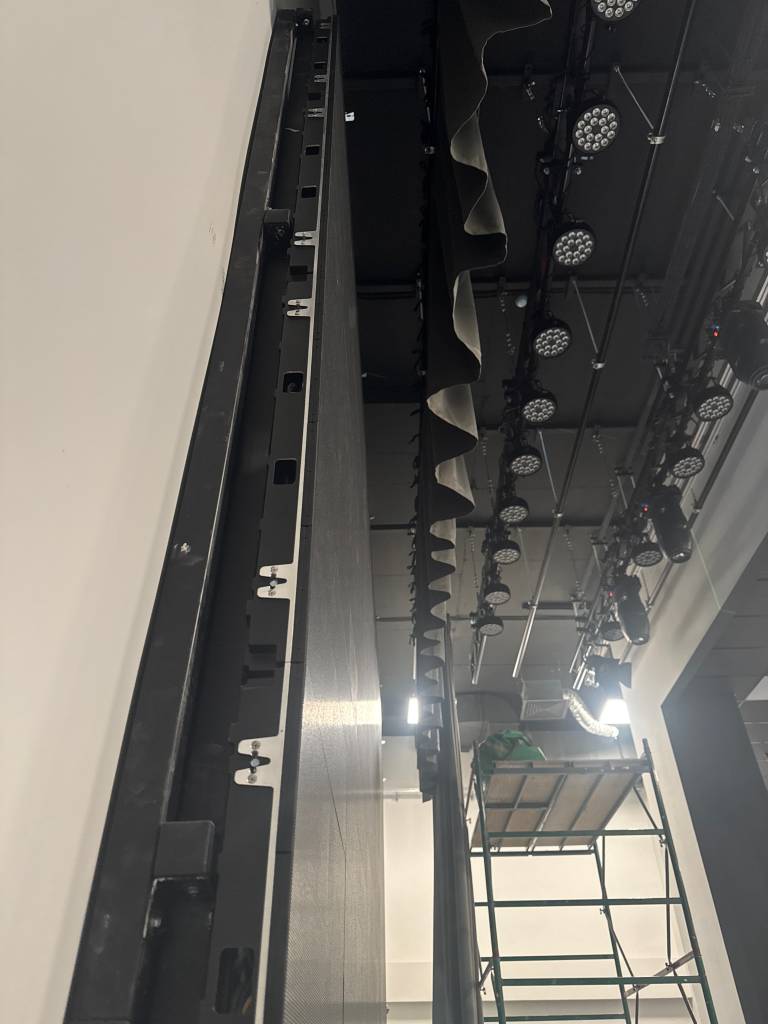

Сценическая механика выполнена на базе решений ТТС (Россия): световые I-образные кронштейны KSP-2-2-KPC с розеточными коробками KPC-6-5R-1F3 для размещения световых приборов, комплект плоских ферм, штанкетные трубы для арлекина, кулис, падуг и задника, а также стационарные подвесы и крепежные элементы. Решение обеспечивает надежное размещение сценического оборудования и текстильного оформления сцены. В составе механики: предэкранный занавес, АРЗ, лебедки, крепления и кронштейны.

2. Сценическое освещение

Система сценического света построена на оборудовании SHADOW и включает:

• театральные прожекторы LED FRESNEL 200DMZ с линзой Френеля и ручным зумом для мягкого заливочного и диагонального освещения сцены;

• светодиодные приборы LED PAR PS1818C6 для софитного освещения;

• интеллектуальные поворотные головы LED BSW250 для динамических световых сцен и акцентного освещения.

Такой состав обеспечивает достаточный световой ресурс для концертов, торжественных мероприятий и школьных постановок.

5. Управление сценическим светом

Управление светом реализовано на базе консоли SHADOW BASE. Система позволяет гибко управлять световыми сценариями и обеспечивает стабильную передачу DMX-сигнала на все приборы.

6. Акустическая система зала

Звук получился благородного звучания. Система озвучивания построена на базе LAX и включает:

• линейные массивы OP3228L;

• сабвуферы OPL118B;

• усилители мощности MPA4-1300;

• звуковой процессор DSP48-II.

Для сценического контроля применены активные коаксиальные мониторы StudioMaster SENSE 15A+. Решение обеспечивает мощное, равномерное и разборчивое звучание во всем актовом зале.

7. Микшерное оборудование

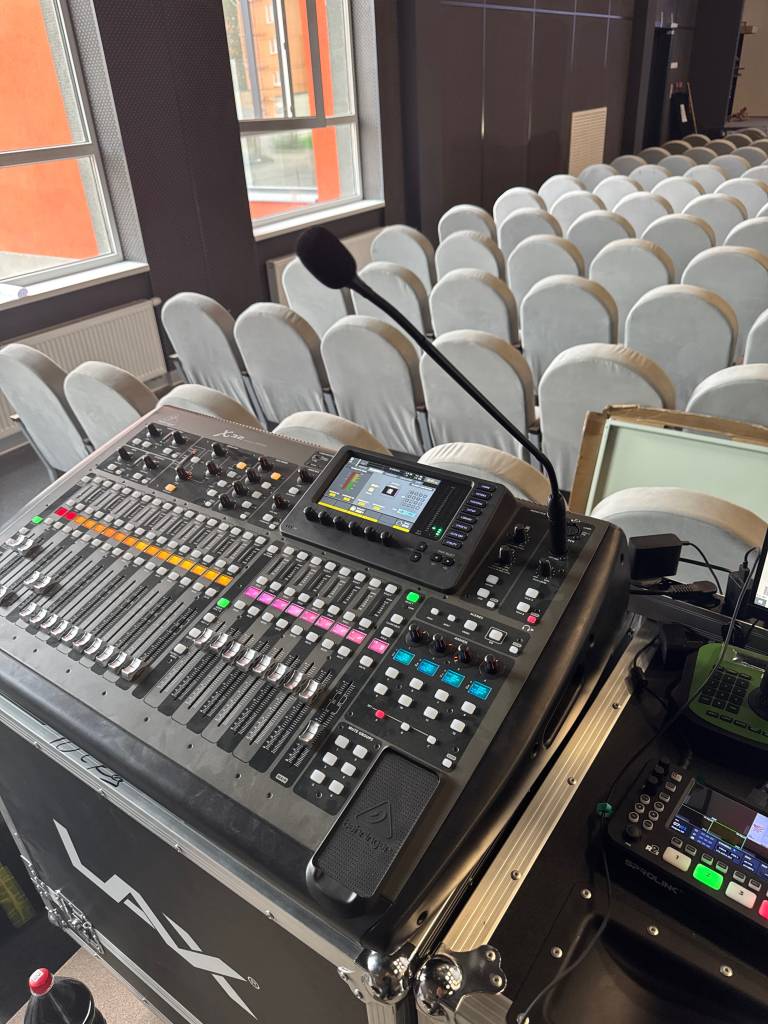

В качестве цифровой микшерной платформы использованы Behringer X32 и сценический блок Behringer S16. Для мониторинга и работы звукорежиссера предусмотрены наушники Behringer HPS5000. Комплекс обеспечивает удобную работу с большим количеством входов и гибкую настройку звука.

8. Светодиодный экран

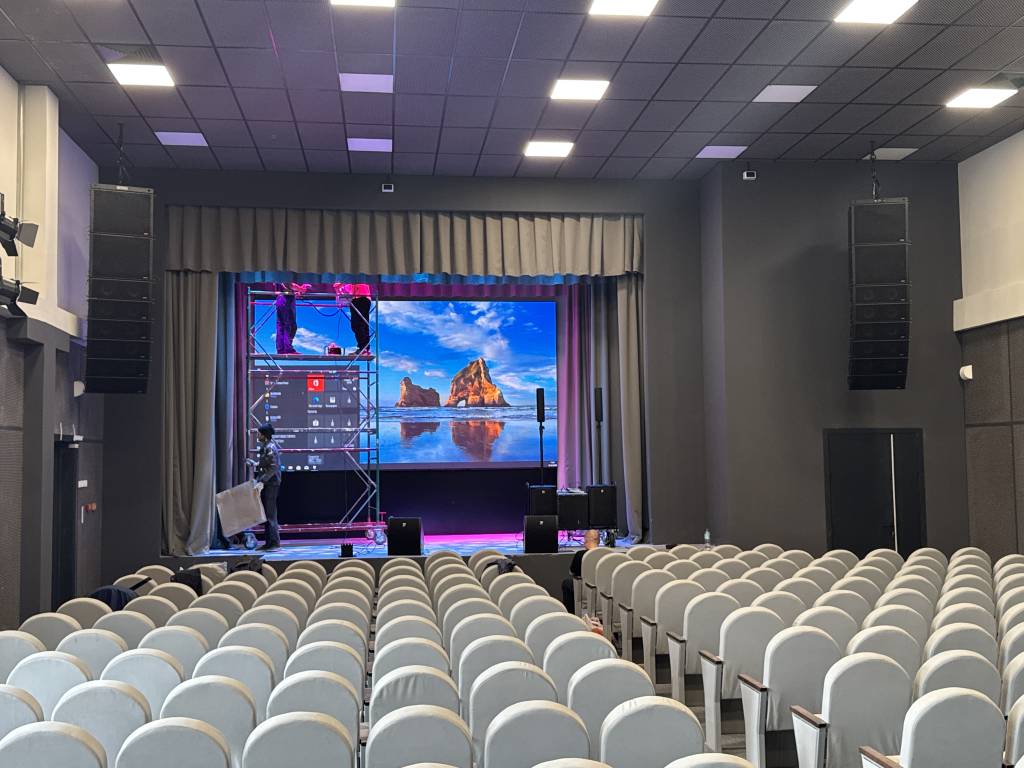

В актовом зале установлен светодиодный экран Dohua размером 5120 × 2880 мм с шагом пикселя 2,5 мм и разрешением 2048 × 1152. В состав системы также вошли металлокаркас, распределительный щит и видеопроцессор NovaStar VX1000. Экран формирует яркое и детализированное изображение для презентаций, видеоконтента и сценического оформления мероприятий.

9. Система видеосъемки и PTZ-камера

Для видеосъемки и трансляции установлена PTZ-камера Prestel HD-PTZ820HSU2 с Full HD-разрешением и 20-кратным оптическим зумом, настенный кронштейн Prestel HD-WM2 и пульт управления Prestel KB-RS6. Решение позволяет вести съемку школьных мероприятий, трансляции и архивную запись событий.

10. Система коммутации и видеосигналов

Система коммутации построена на оборудовании NeoLive, WyreStorm, Blackmagic и Aten:

• видеомикшер NeoLive R2 Plus с функцией записи и стриминга;

• удлинители WyreStorm EX-100-H2 и EX-70-H2;

• конвертер Blackmagic Micro Converter SDI-HDMI 3G;

• HDMI-USB-C захват Aten UC3020-AT.

Данный комплекс обеспечивает распределение, преобразование и передачу видеосигналов между всеми источниками и устройствами отображения.

11. Система управления

Централизованное управление реализовано на базе iRidium Mobile: процессор управления HSS, релейные блоки DM-306PS, лицензия iRidium Integration Server, сценарные выключатели FS-BT6. Решение позволяет удобно управлять ключевыми функциями зала и запускать готовые сценарии работы.

12. Система затемнения окон

Для зала реализована автоматизированная система затемнения окон на три оконных проема. Она позволяет быстро адаптировать помещение под мероприятия с использованием экрана и сценического света.

Сложность построения звуковой сцены из-за ассиметричной архитектуры помещения. Сцена смещена в левую сторону относительно центра помещения в результате отказа от лифта для МНГ и размещения справа трапа. Это также негативно сказалось на глубине сцены, что повлекло за собой сложности размещения верхней механики сцены.

Отсутствие строительной готовности согласно графика работ. (самое критичное)

Сложность логистики и сохранности устанавливаемого оборудования (случаи воровства).

Не готовность ЛВС повлекла сложности при ПНР системы управления ММ- комплексом.

Экономия на отделке звукопоглощающими материалами привела к посторонним шумам и дребезгу на высокой громкости. Потребовалось много времени на исправления.

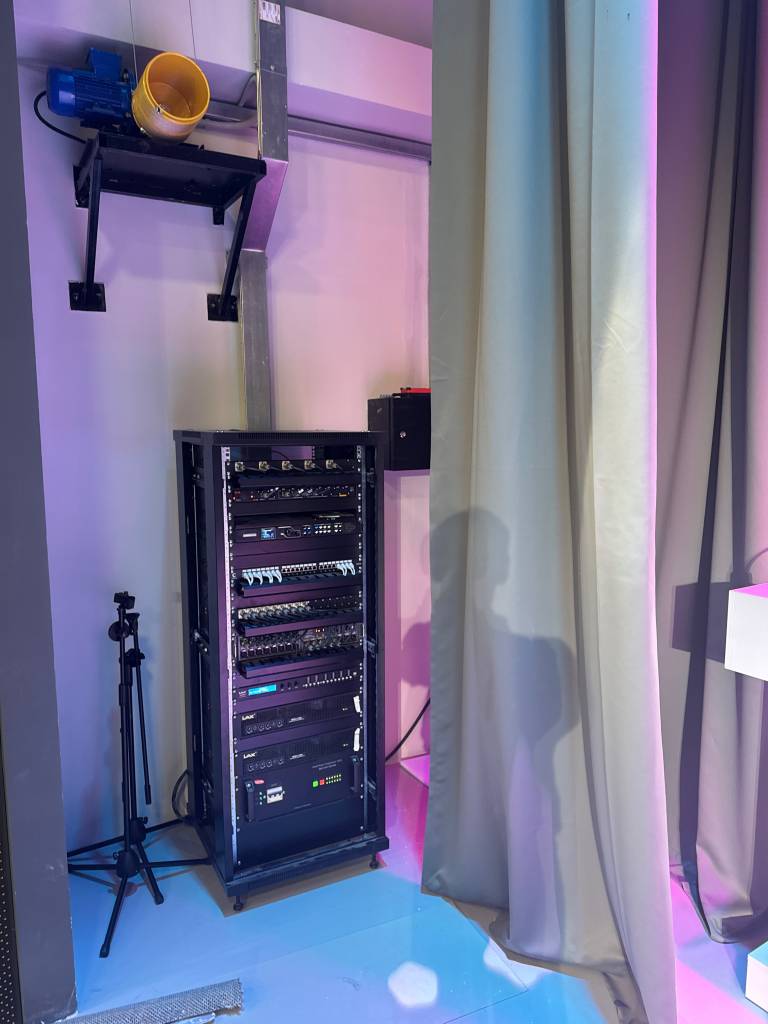

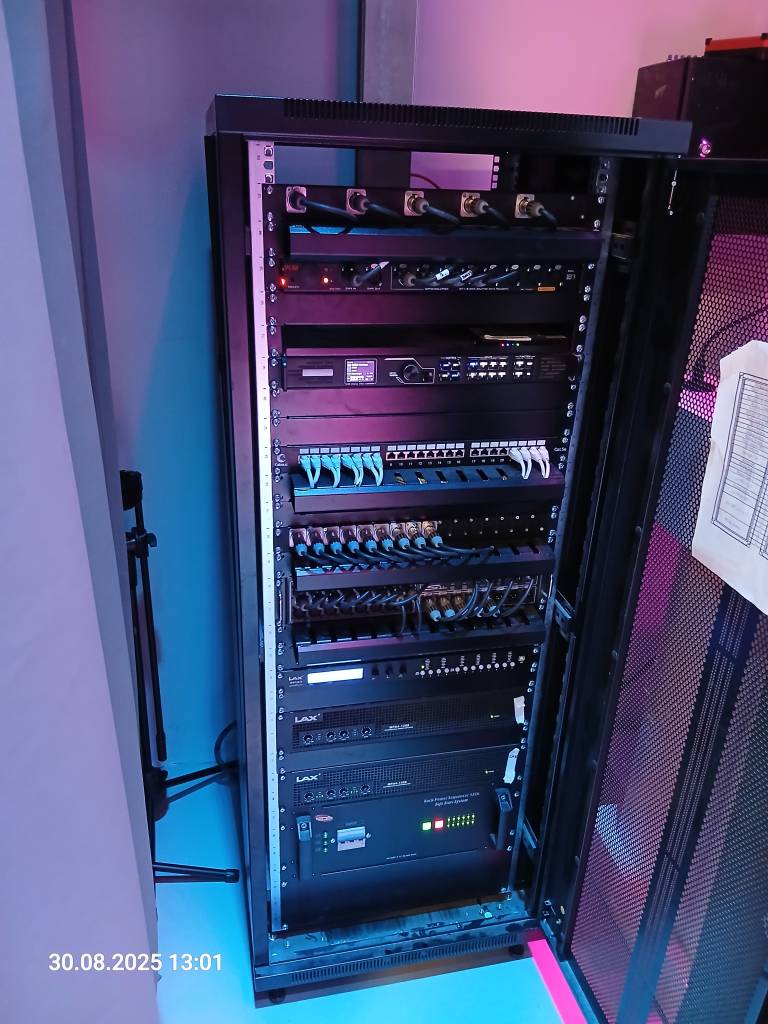

Организация закрытой аппаратной (сейчас оборудование операторов находится в доступе) позволит сохранить жизнь оборудования на подольше. Сделаны рекомендации по увеличению микрофонного парка.
