Диспетчерский центр «ЕВРАЗ НТМК» (Нижнетагильский металлургический комбинат). БЛС

Номинация «Лучший интеграционный проект в сфере ситуационных центров / диспетчерских»

Оптимальное решение

ООО «БЛС»

г. Екатеринбург, ул. Ткачей, 23

https://bls-pro.ru/

Диспетчерский центр «ЕВРАЗ НТМК» (Нижнетагильский металлургический комбинат)

Проект: Диспетчерский центр «ЕВРАЗ НТМК» г. Н.Тагил Свердловской обл.

Интегратор: ООО «БЛС» (BLS Multimedia) www.bls-pro.ru

Сроки реализации проекта: 2024-2025 гг.

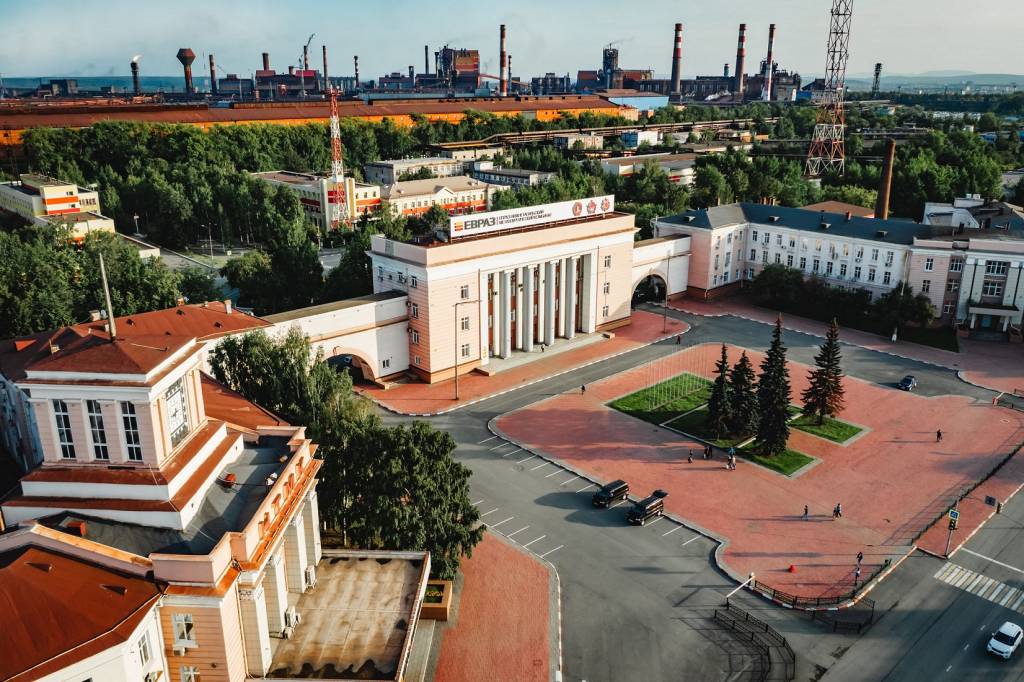

Нижнетагильский металлургический комбинат (ЕВРАЗ НТМК) — один из крупнейших металлургических комбинатов России с полным производственным циклом. Предприятие объединяет коксохимическое, доменное, конвертерное и прокатное производства и выпускает широкий спектр металлопродукции для строительной отрасли и железнодорожной инфраструктуры. Это стратегически важный промышленный объект с высокими требованиями к надежности инженерных и технологических систем.

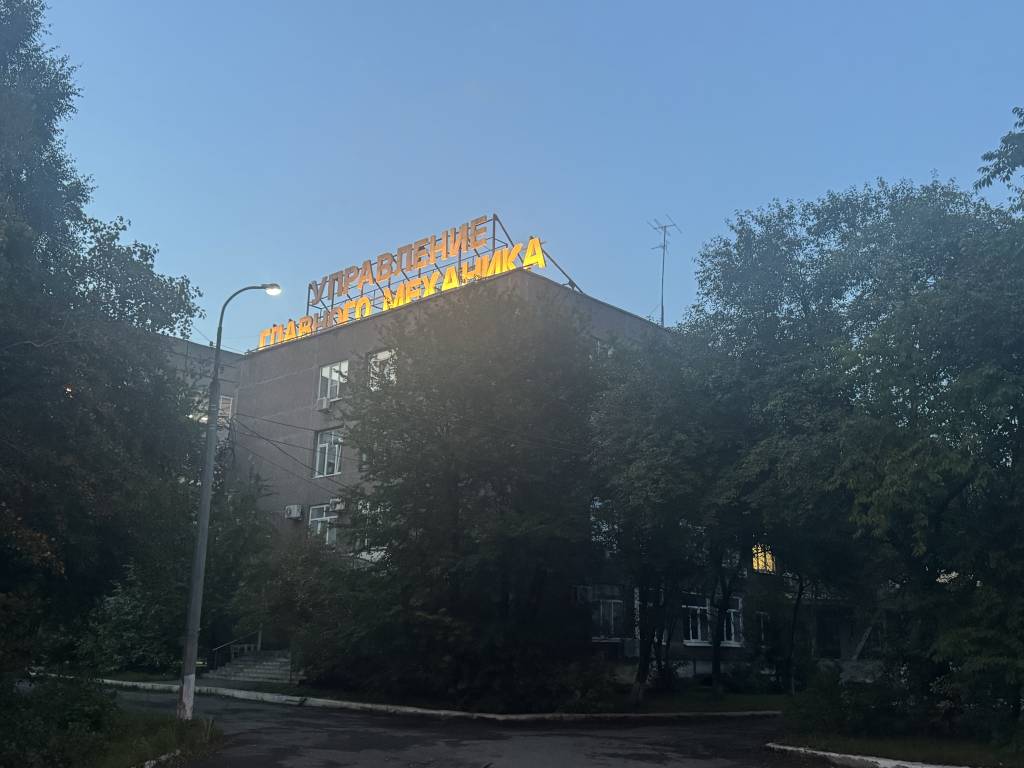

Проект был реализован в здании «Управления главного механика ЕВРАЗ НТМК» — ключевого инженерного подразделения комбината, обеспечивающего поддержку, ремонт и восстановление основного технологического оборудования предприятия. Именно в этой локации сосредоточены функции контроля, координации и технического сопровождения производственных процессов, что делает объект особенно важным с точки зрения бесперебойной работы всего комбината.

В рамках проекта нами были выполнены проектирование, поставка и монтаж систем отображения (видео стены) и коммутации для диспетчерского центра. Также была проведена интеграция с действующим оборудованием холдинга. Решения были реализованы малой диспетчерской и мониторингового центра, что позволило создать единое информационное пространство для оперативного управления, контроля и визуализации технологических процессов.

Основные задачи проекта

На подготовительном этапе заказчик получил коммерческие предложения от нескольких компаний, при этом предлагаемые решения существенно отличались по составу оборудования и техническим подходам. В связи с этим перед проектом стояла важная задача — провести детальный анализ представленных вариантов, помочь заказчику сформировать единое понимание оптимальной концепции и выбрать наиболее эффективное и технически обоснованное решение. Для этого была создана специальная комиссия, которая в течение длительного времени оценивала коммерческие предложения и технические решения, а специалисты компании БЛС вели плотное взаимодействие с сотрудниками комбината, последовательно согласовывая состав систем, архитектуру комплекса и принципы интеграции.

После утверждения компании БЛС в качестве разработчика и реализатора проекта основными задачами стали: проектирование комплекса, поставка оборудования, выполнение монтажных работ, интеграция с действующей инфраструктурой предприятия, а также проведение пусконаладочных работ с последующей сдачей системы в эксплуатацию.

Одним из ключевых требований заказчика было построение Over IP- системы, обеспечивающей высокую гибкость, масштабируемость и удобство дальнейшей эксплуатации. Комплекс должен был предоставлять возможность вывода любого видеосигнала из 18 источников (компьютеры в цехах) на видео стены с сохранением стабильности работы и высокой скорости переключения.

Особое внимание уделялось организации удобного и интуитивно понятного интерфейса управления. Система должна была обеспечивать одновременную работу двух операторов, а интерфейс — быть логичным и интеллектуально понятным, чтобы минимизировать время на обучение персонала и исключить ошибки в повседневной эксплуатации.

Дополнительно требовалось реализовать набор пресетов для операторов в зависимости от их места нахождения в зале, что позволяло быстро адаптировать сценарии управления под конкретные рабочие позиции и задачи.

Существенным требованием также являлось обеспечение высокой отказоустойчивости комплекса. Все ключевые органы управления, а также критически важные элементы системы, включая процессоры и коммутаторы, должны были иметь резервирование и дублирование. Отдельно заказчик ставил задачу обеспечить возможность быстрой замены оборудования в случае выхода отдельных компонентов из строя без остановки работы комплекса.

Дополнительно система должна была сохранять работоспособность в автономном режиме не менее 5 часов при отключении внешнего электроснабжения. Таким образом, заказчик предъявлял высокие требования не только к функциональности и удобству эксплуатации, но и к надежности, устойчивости и бесперебойности работы всего диспетчерского комплекса.

Этапы реализации

• Август 2024 года — старт проектирования мультимедийного комплекса и согласование основных технических решений с заказчиком.

• Апрель 2025 года — начало работ на объекте: монтаж кабельной продукции, поставка оборудования

• Май — август 2025 года — ожидание строительной готовности помещений

• Сентябрь 2025 года — начало монтажа видео стен и коммутационного оборудования, пусконаладочные работы.

• Октябрь 2025 года — сдача объекта, обучения персонала.

Краткая техническая спецификация интегрированных систем (оборудования)

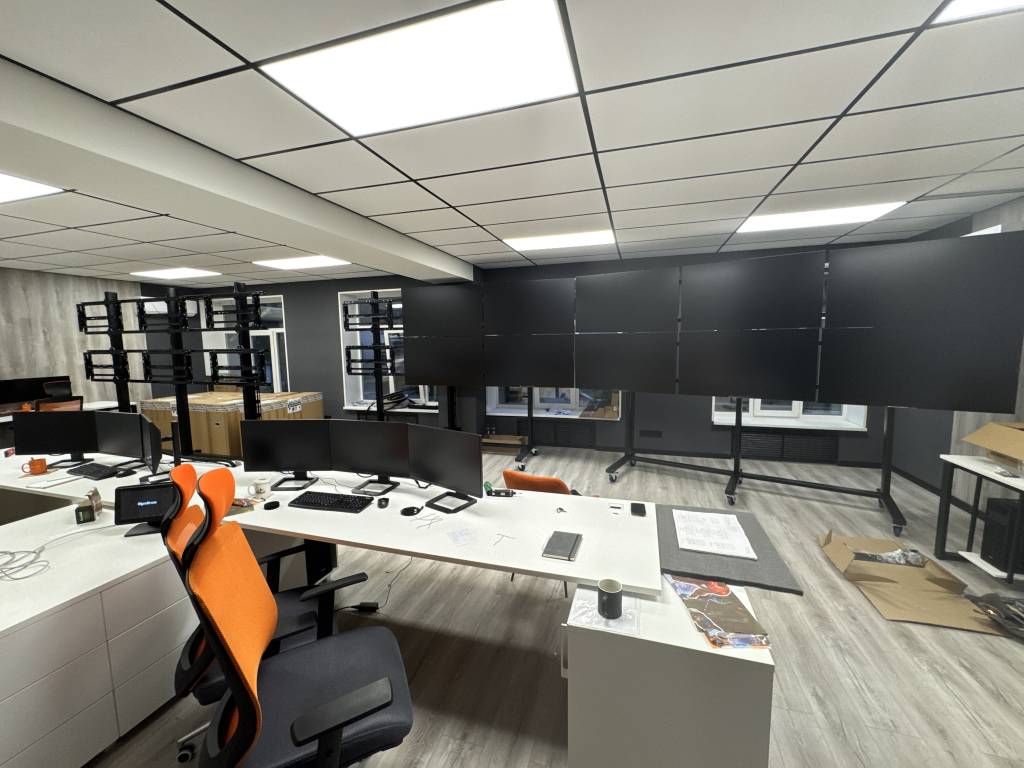

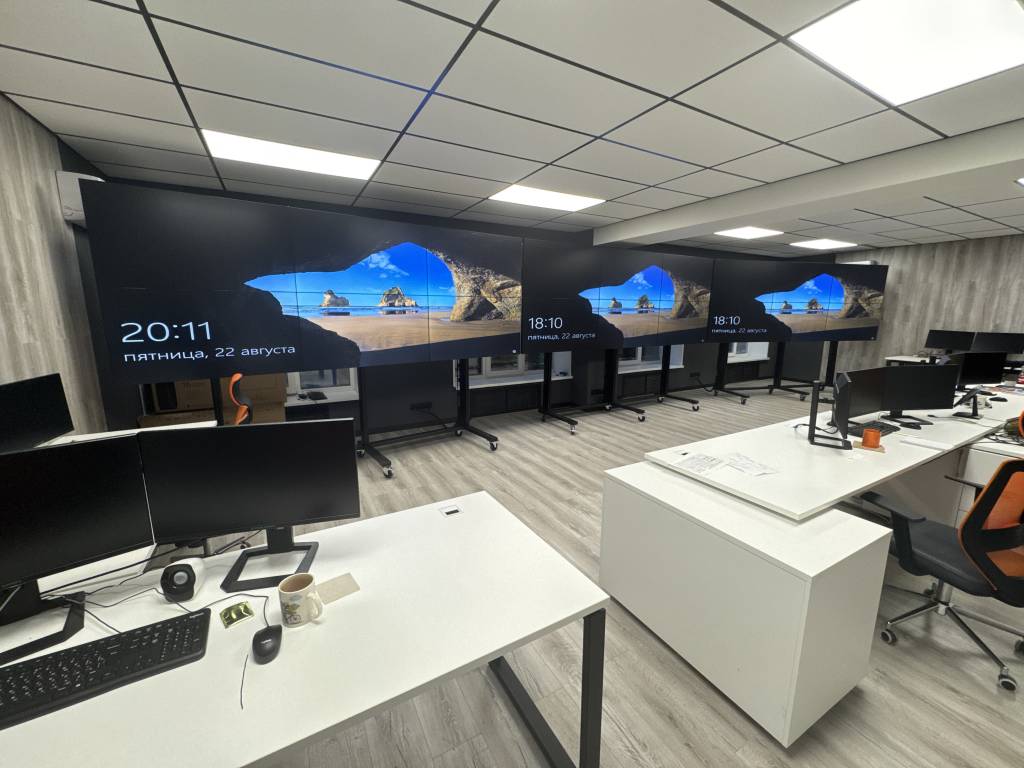

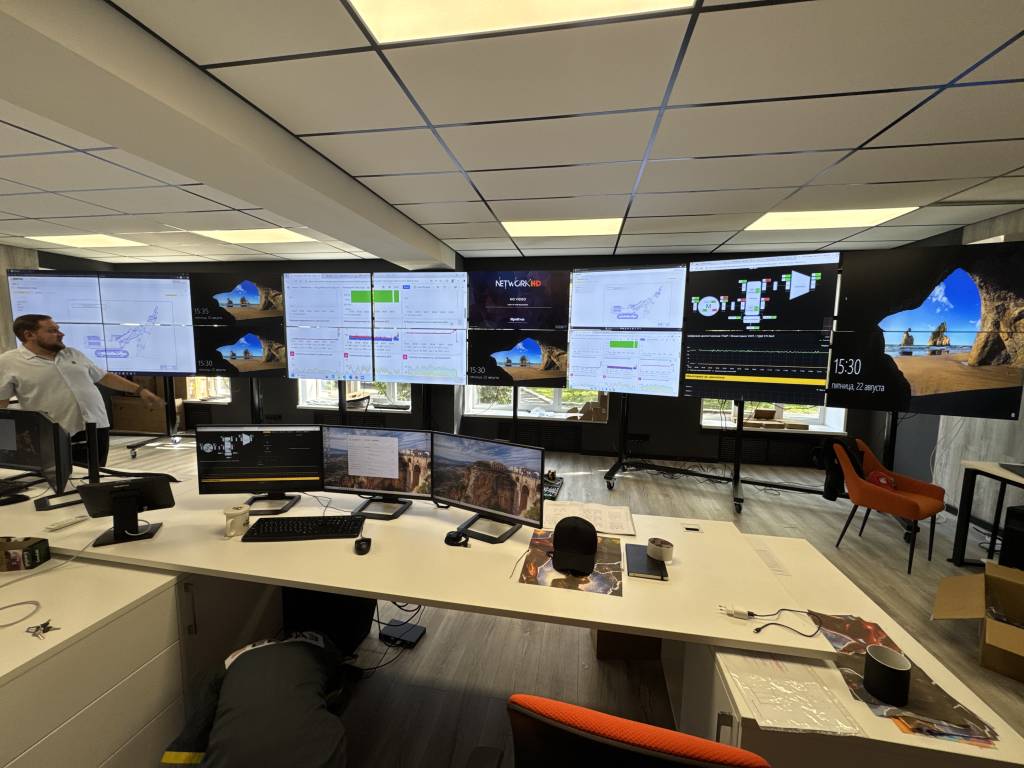

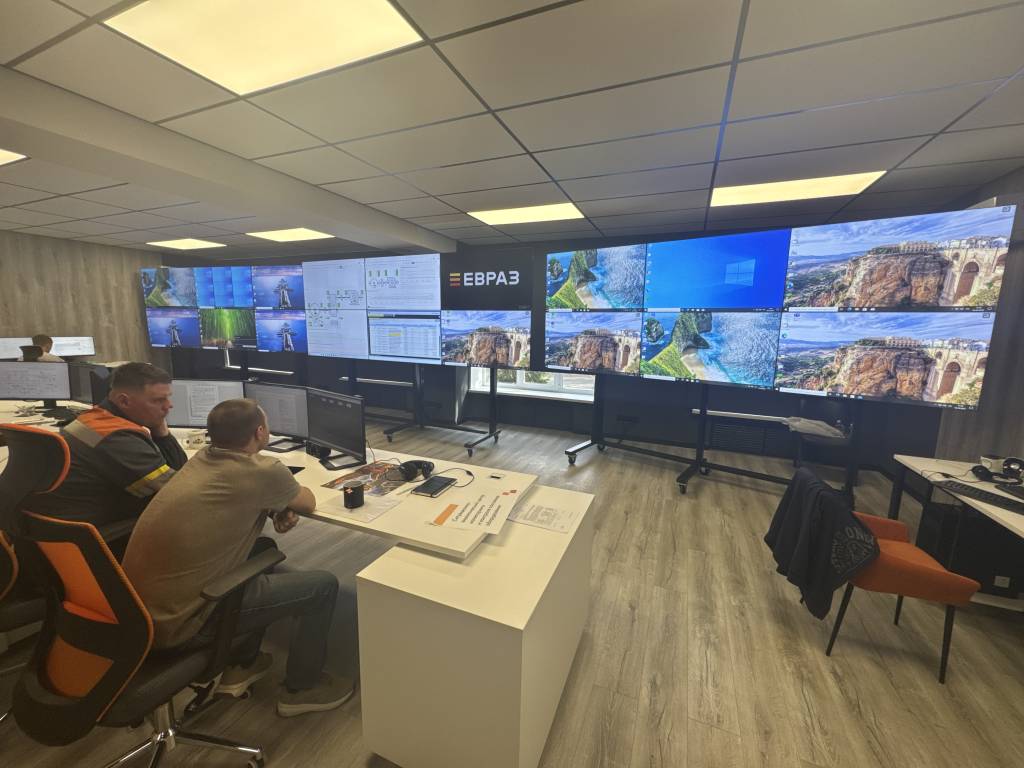

В центральной диспетчерской реализована мобильная видеостена 3×2 на базе 18 профессиональных ЖК-панелей Metagalaxy 55″ с ультратонким межпанельным швом 3,5 мм и яркостью 500 кд/м².
Для размещения панелей применены 3 мобильные стойки Metagalaxy с функцией 3D-микрорегулировки зазоров и механизмом полного выдвижения, что обеспечивает точную юстировку экранов и удобство сервисного обслуживания.

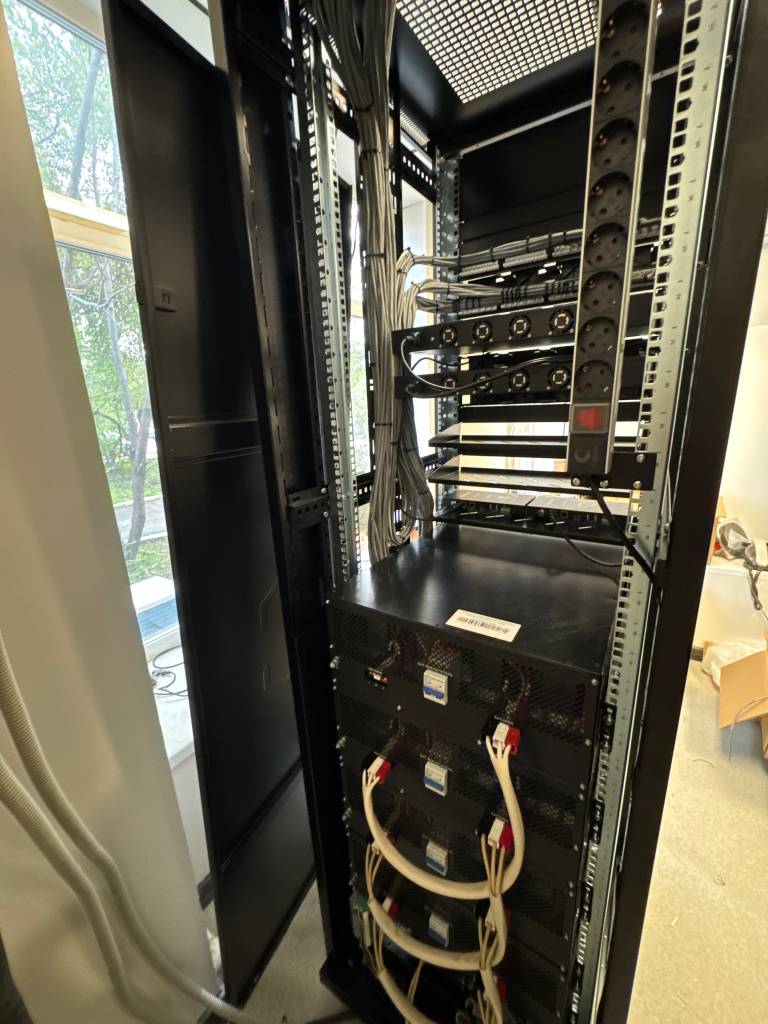

Для обеспечения высокой надежности комплекса установлен трехфазный online ИБП Связь Инжиниринг мощностью 15 кВА / 15 кВт с двойным преобразованием.
В составе системы применены 4 батарейных модуля, обеспечивающих резервирование электропитания и устойчивую работу диспетчерского центра при пропадании внешнего электроснабжения.

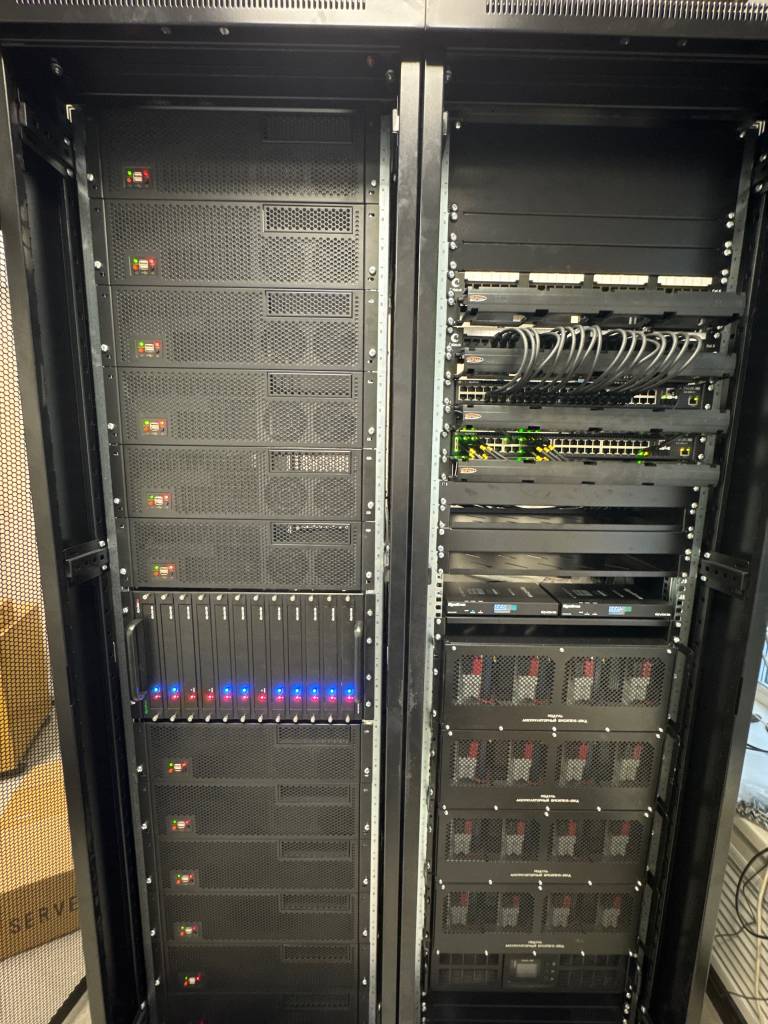

Коммутационная инфраструктура построена на IP-платформе WyreStorm NetworkHD, что соответствует ключевым требованиям заказчика по масштабируемости, гибкости и резервированию.
В состав системы вошли:

• 18 энкодеров WyreStorm NHD-500-E-TX для передачи видеосигналов в IP-сеть;

• 18 декодеров WyreStorm NHD-500-E-RX для приема и распределения контента;

• 2 контроллера WyreStorm NHD-CTL-PRO v2 для управления системой;

• 2 управляемых Ethernet-коммутатора WyreStorm NHD-SW48-410 с портами 1 Гбит/с и uplink 10 Гбит/с;

• сенсорная панель управления WyreStorm SYN-TOUCH10 с диагональю 10,1″;

• HDMI-сплиттеры WyreStorm EXP-SP-0102-H2 с поддержкой 4K HDR 4:4:4 60 Гц и функцией масштабирования.

Такое решение обеспечивает вывод любого видеосигнала из 18 источников, гибкую маршрутизацию контента, одновременную работу операторов и интеграцию с действующей инфраструктурой предприятия.

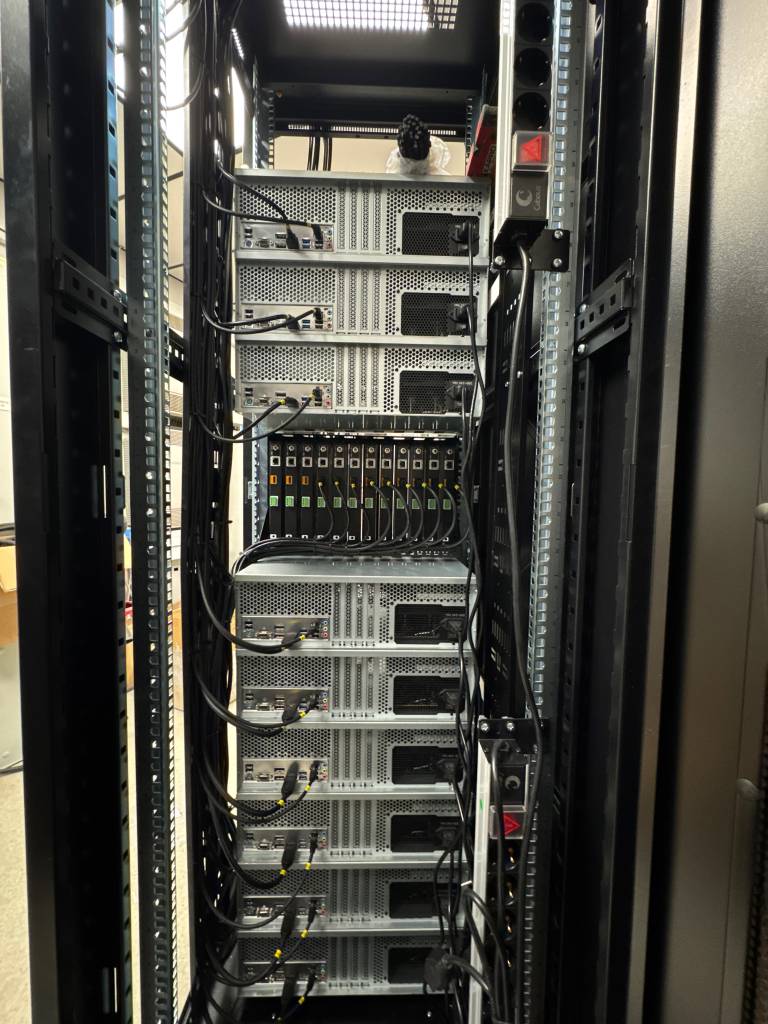

Для организации операторских мест предусмотрены персональные компьютеры, серверные станции, мониторы, а также стандартные комплекты периферии. Всего 5 рабочих компьютеров, а так же 12 в серверной для интеграции с системой комбината.

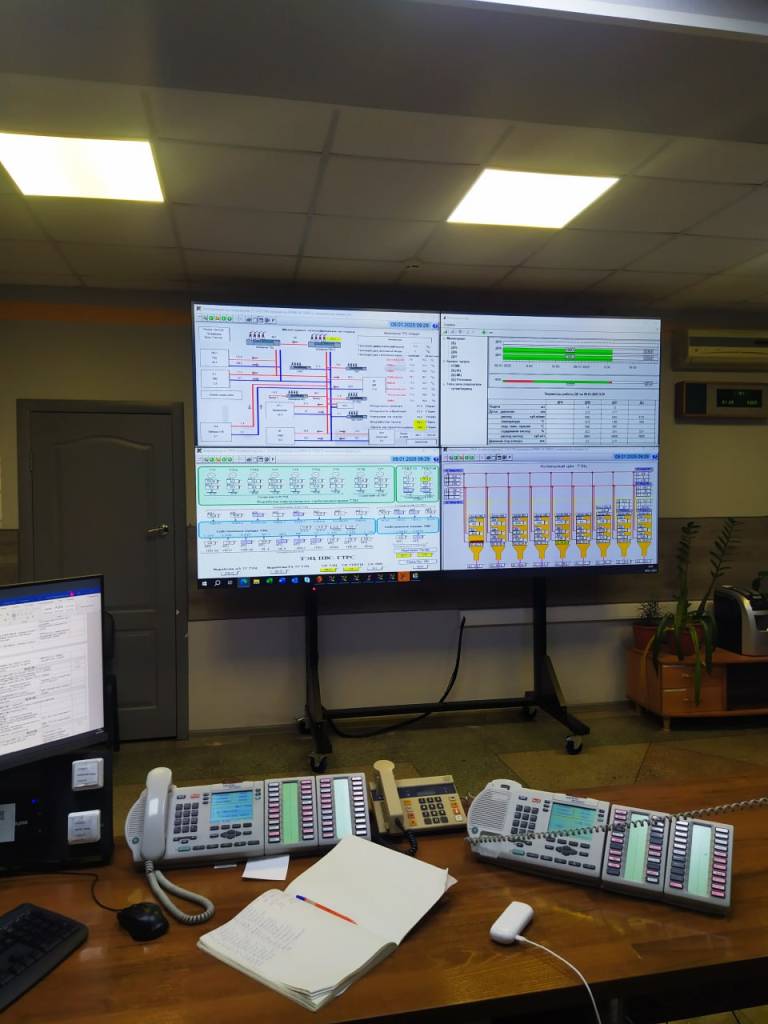

В малой диспетчерской установлена видеостена 2×2 на базе 4 профессиональных панелей Metagalaxy 65″ с межпанельным швом 3,5 мм и яркостью 500 кд/м².
Для размещения видеостены использована профессиональная мобильная стойка Metagalaxy с функцией 3D-регулировки зазоров и обслуживанием с тыльной стороны.

Для управления отображением применен аппаратный процессор видеостены Metagalaxy MTG1000-3U в шасси 3U, рассчитанный на многоканальную обработку видеосигналов.
Процессор поддерживает функции предпросмотра, управления раскладками, вывода нескольких окон, а также централизованного управления видеостеной.

Коммутация в малой диспетчерской построена на базе оборудования WyreStorm, включая:

• 7 комплектов WyreStorm EX-40-G3 для передачи сигнала по HDBaseT с поддержкой 4K HDR;

• 7 HDMI-сплиттеров WyreStorm EXP-SP-0102-H2 с поддержкой 4K HDR 4:4:4 60 Гц и функцией скейлинга.

Данное решение обеспечивает надежную передачу сигналов, гибкое распределение источников и работу локального диспетчерского контура.

Для малой диспетчерской предусмотрен online ИБП Штиль STR1102L с двойным преобразованием и чистой синусоидой на выходе, дополненный батарейным модулем Штиль BMRT-72-18.
Это решение обеспечивает стабильную работу ключевого оборудования и повышает отказоустойчивость помещения.

В момент выполнения ремонт были повреждены сигнальные линии, поэтому приходилось на месте все «прозванивать» и некоторые линии перекидывать.

Сжатые сроки, на реализацию была дана неделя.

Режимность предприятия не позволяла проводить работы вне рабочее время. Было задействовано более 10 специалистов одновременно.

Пусконаладка шла одновременно с монтажом.

Возможность развития проекта после реализации (возможность интеграции в проект дополнительного оборудования)

Система построена на технологии OverIP, это позволяет модернизировать и изменять систему под любые задачи. При необходимости ее модернизации необходимо будет поменять только устройства приема и передачи информации.
