Конференц-зал в ведомственном объекте «Поликлиника НКВД» (Москва)

Интегратор: ООО «БЛС» (BLS Multimedia) www.bls-pro.ru

Общее описание проекта

Основные задачи проекта

Проект был реализован в Москве, на объекте с выразительным историческим контекстом и особым статусом. Здание бывшей поликлиники НКВД, расположенное в центре столицы, является частью сложившейся городской среды, где сочетаются архитектурная сдержанность, значимость локации и насыщенная история самого места.

В рамках проекта нашей командой был оснащён современный конференц-зал, в котором требовалось создать функциональное, технологичное и комфортное пространство для проведения рабочих встреч, совещаний и мероприятий. Основной задачей стало внедрение мультимедийных решений высокого уровня, обеспечивающих удобство ежедневной эксплуатации, надёжность работы всех систем и современный пользовательский опыт. В результате был создан конференц-зал, соответствующий статусу объекта и требованиям заказчика, о которых написано ниже.

Требования заказчика

Заказчик был технически подкован в сфере мультимедиа, что позволило ему составить подробное тех задание на 17 страниц. Некоторые решения были заменены совместно с заказчиком в пользу улучшения функционала, без увеличения бюджета.

Основные требования:

• вывод на экраны с разнородных источников

• проведение докладов с трибуны и рабочих мест президиума с возможностью графического комментирования презентационных материалов, управления презентацией

• участие в ВКС

• синхронная запись видео/звука/презентаций

• звукоусиление речи и источников

• применение ИБП

• специальное освещение для участников ВКС

• единая удобная система управления

Этапы реализации

• Январь 2025 года — старт проектирования мультимедийного комплекса и согласование основных технических решений с заказчиком.

• Февраль 2025 года — начало работ на объекте: монтаж кабельной продукции, поставка оборудования

• Апрель 2025 года — монтаж оборудования

• Май 2025 года — сдача объекта, обучения персонала.

Краткая техническая спецификация интегрированных систем (оборудования)

Система коммутации и управления

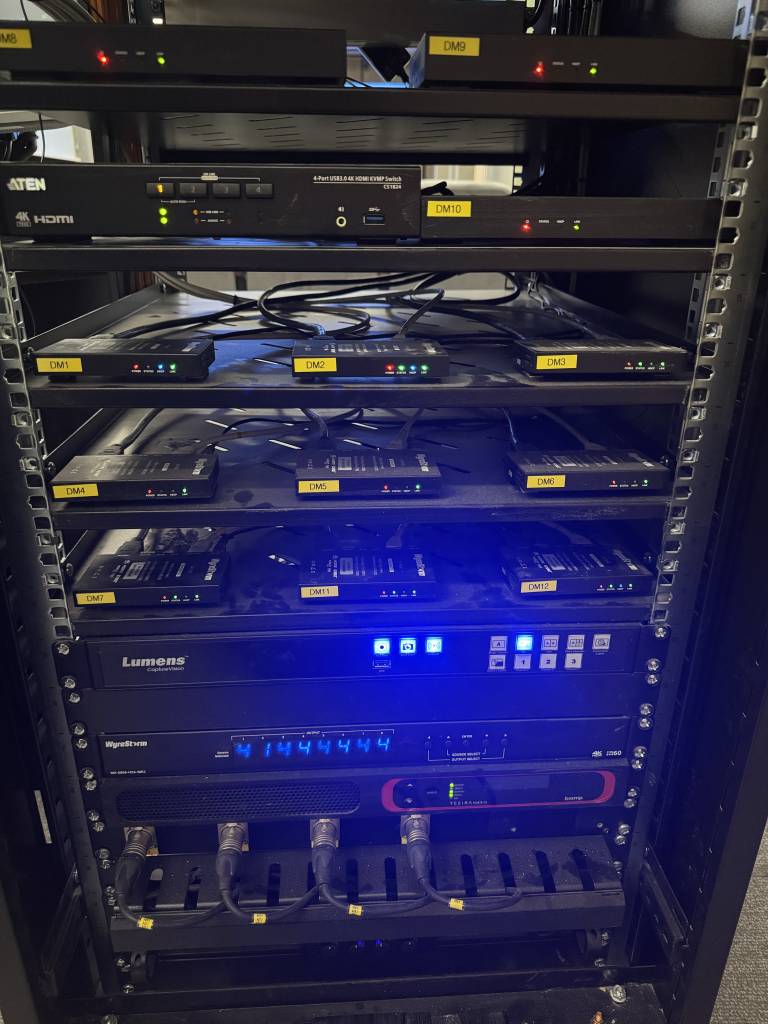

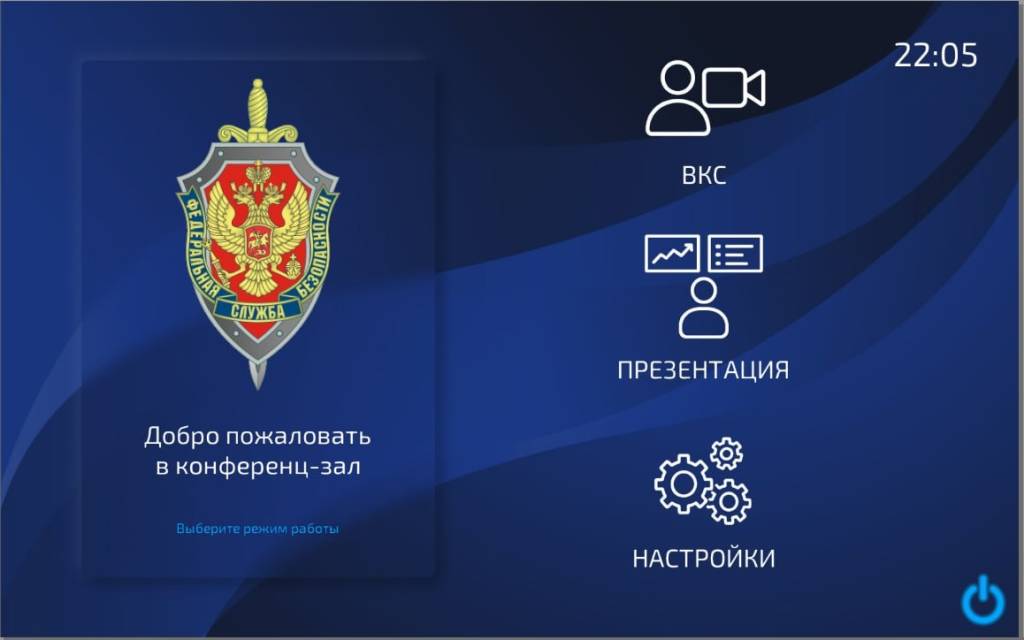

AV-комплекс построен на оборудовании WyreStorm: матричный коммутатор MX-0808-H2A-MK2, комплекты передачи сигнала EX-70-G2 и EX-100-H2, HDMI-сплиттер EXP-SP-0102-H2. Система обеспечивает маршрутизацию 4K HDR-сигналов, передачу видео, USB и управляющих команд по HDBaseT. Управление реализовано на базе процессора Iridi PX-VM20-Basic и сенсорной панели Iridi Touch Panel P10.

Система отображения

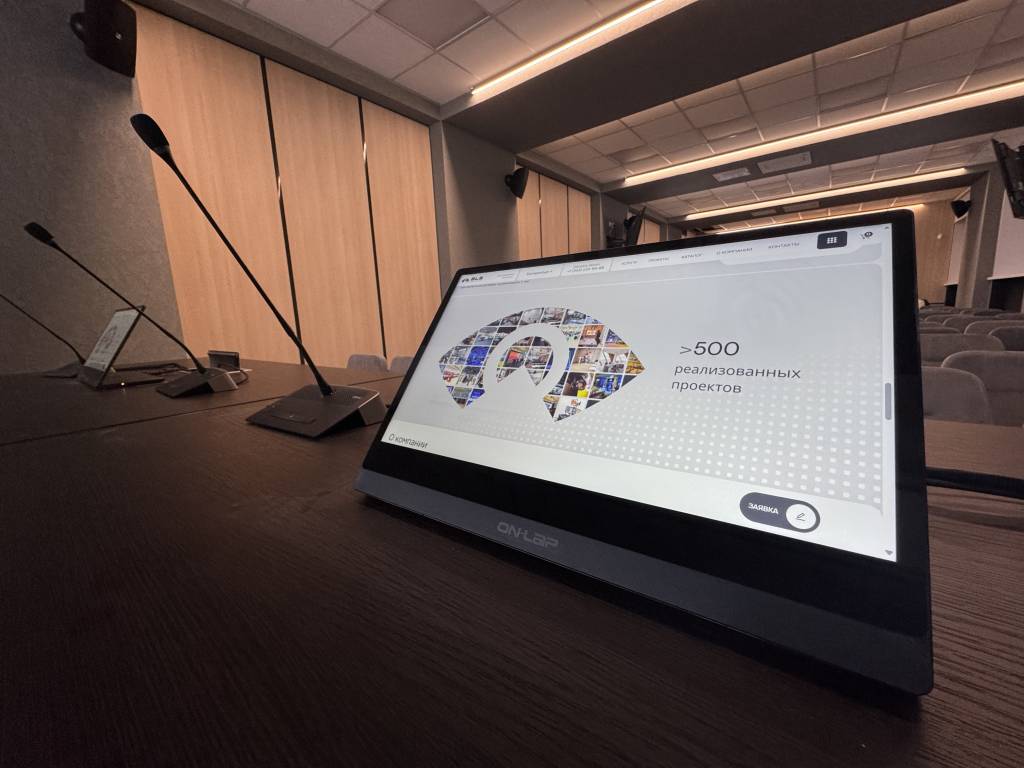

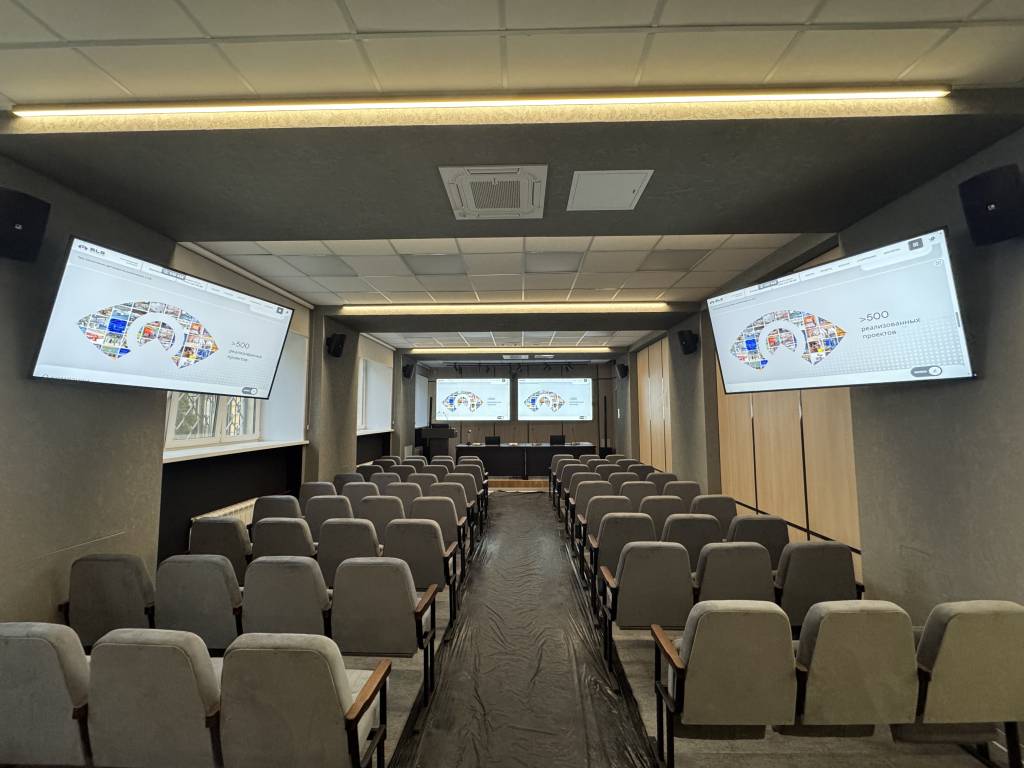

В зале установлены профессиональные дисплеи EliteBoard: 2 × 98″ LK-98US1AX и вспомогательные в зал 2 × 65″ LC-65UH1AX с режимом работы 24/7. Для президиума портативные сенсорные мониторы GeChic M505T.

Система видеосъёмки и трансляции
Для съёмки и гибридных сценариев применены 2 PTZ-камеры Prestel HD-PTZ812HSU2 с 12х оптическим зумом, интерфейсами LAN (PoE), HDMI, SDI и USB. Управление реализовано с панели Prestel KB-IP8. Запись и трансляция мероприятий выполняется системой Lumens LC-200 с архивом 2 ТБ.

Конференц-система
Для проведения совещаний внедрена система Televic D-Cerno. Решение обеспечивает качественную передачу речи, удобство участников и профессиональный формат проведения мероприятий.

Микрофонный парк
Дополнительно зал оснащён ручными микрофонами MIPRO MM-80, настольным микрофоном ProAudio CCM-68 и комплектом стоек ROCKDALE. Это позволило сделать площадку универсальной для совещаний, выступлений и презентационных сценариев.

Система звукоусиления
Аудиотракт построен на цифровом процессоре Biamp TesiraFORTE CI с функциями эхоподавления AEC, микшере Studiomaster Club XS12 и усилителе CVGAUDIO DX-4200. В качестве основной акустики применены 8 настенных двухполосных систем Audac ATEO6, обеспечивающих равномерное и разборчивое звучание во всем помещении.

Система громкого звука
Для расширенных мероприятий предусмотрен отдельный комплект звукоусиления: 2 портативные системы Yamaha STAGEPAS 1K и 2 сценических монитора Studiomaster Sense 12A+. Это дало возможность использовать зал не только для совещаний, но и для более масштабных событий.

Источники сигнала и операторская инфраструктура

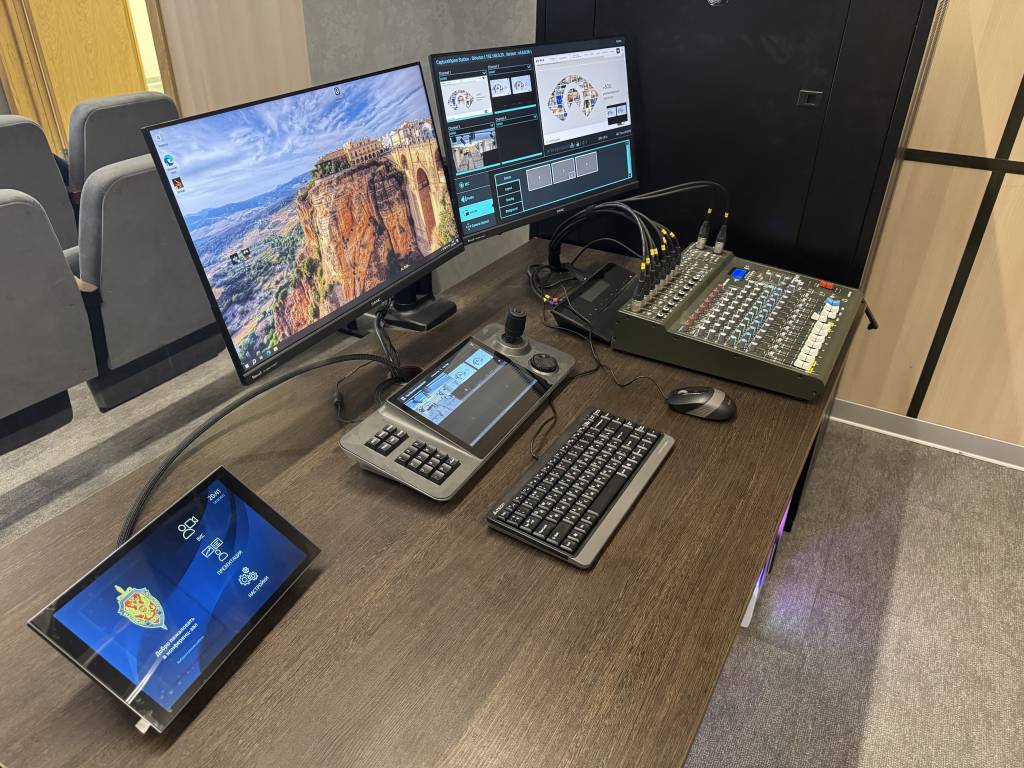

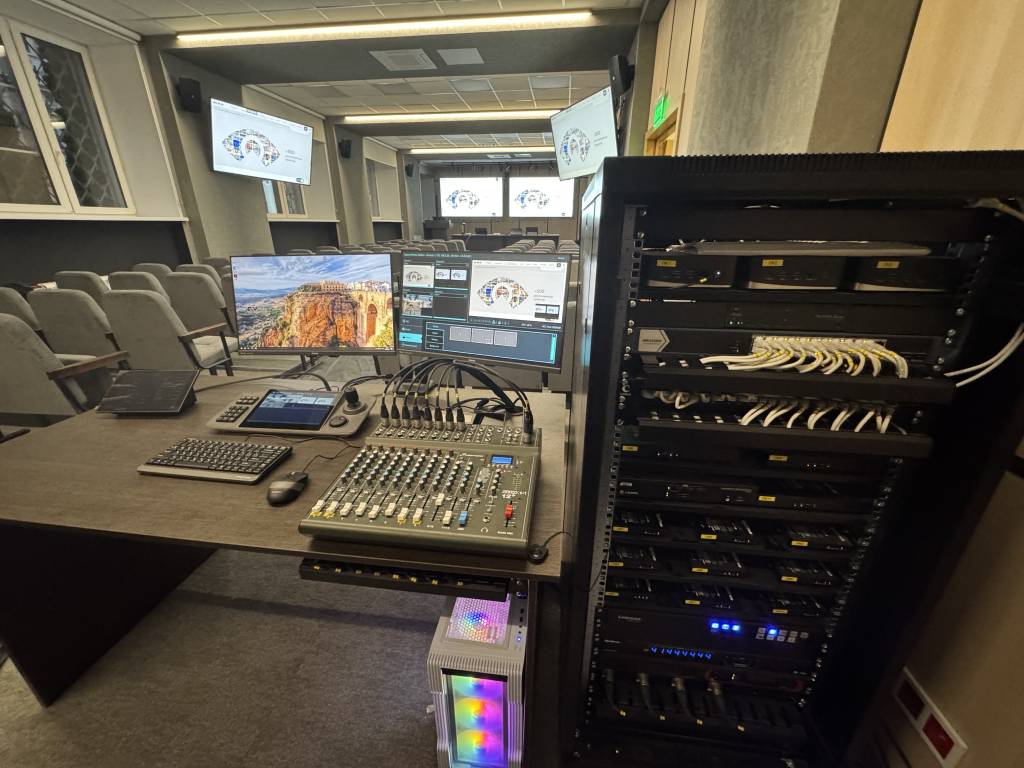

В состав комплекса вошли операторский ПК на базе Intel Core i7 / RTX 4060, KVM-коммутатор ATEN CS1824, USB-коммутатор ATEN US434, документ-камера ANYSMART BK50 и устройство видеозахвата AVerMedia GC311. Такое решение обеспечило гибкость подключения источников и удобную операторскую работу.

Специализированная мебель и интерфейсы подключения

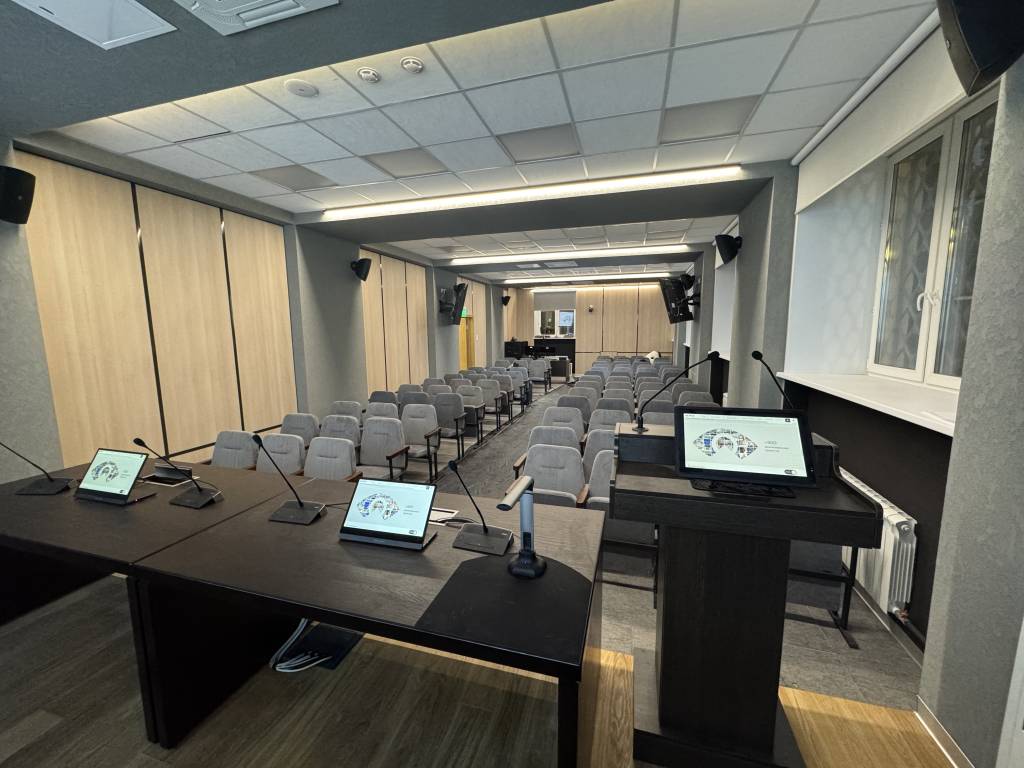

Отдельным элементом проекта стала мультимедийная интерактивная трибуна BLS с сенсорным экраном Liliput, клавиатурой и интерфейсами подключения внешних носителей. Для удобства эксплуатации предусмотрены настольные станции Kondator Axessline и сценические лючки ТТС KPC-L6-200 и KPC-L4-200 с силовыми, аудио- и сетевыми интерфейсами, все для докладчика:)

Сложности, возникшие при реализации

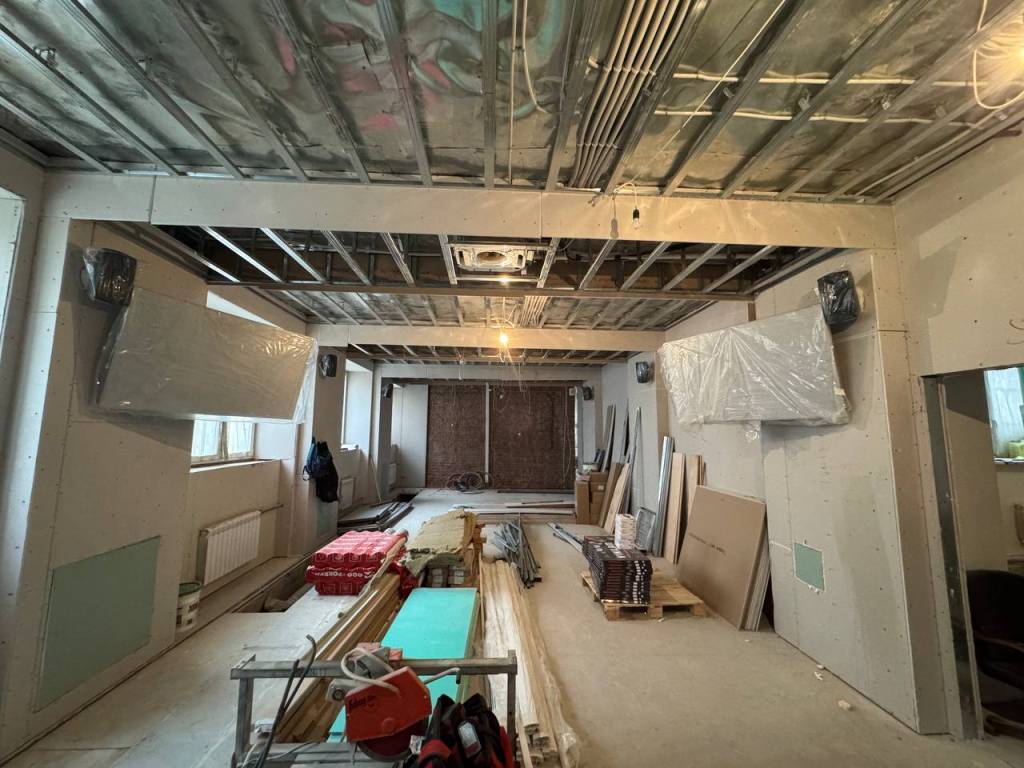

Затягивание строительной готовности помещения.

Постоянное вмешательство в ход монтажа со стороны представителей заказчика с соответствующими правками на ходу.

Демонтаж смонтированного оборудования неподготовленным персоналом стороны заказчика привел к повреждениям оборудования и сложностям последующего ПНР.

Запрет использования беспроводных технологий добавило трудностей реализации проекта в рамках ТЗ (использование проводной периферии, например, использование радиомикрофонов в пользу проводных)

Сложности оформления документов допуска людей и транспорта на объект срывал договорные обязательства (сроки, логистику)

«Закрытая» ЛВС режимного объекта повлекла трудности при ПНР.

Возможность развития проекта после реализации (возможность интеграции в проект дополнительного оборудования)

ММ-комплекс вышел завершенным и продуманным в рамках ТЗ и реализации. Применение современных компонентов даёт возможность масштабирования и возможность гибкого применения в течение ближайших 5-7лет.
