Логистический комплекс ПАО «Газпром» (Санкт-Петербург). БЛС

Номинация «Лучший интеграционный проект в сфере конференц-залов»

Премиальное решение

---

ООО «БЛС»

г. Екатеринбург, ул. Ткачей, 23

https://bls-pro.ru/

Логистический комплекс ПАО «Газпром» г. Санкт-Петербург

Проект: Конференц-зал в администрации комплекса и номерной фонд гостиницы в «Логистическом комплексе ПАО «Газпром» в индустриальном парке «Лесной» г. Санкт-Петербург.

Интегратор: ООО «БЛС» (BLS Multimedia)

Сроки реализации проекта: 2024-2025 гг.

ВИДЕО О ПРОЕКТЕ

Общее описание проекта

Логистический комплекс ПАО «Газпром» в индустриальном парке «Лесной» — крупный многофункциональный инфраструктурный комплекс, созданный для обеспечения нужд газотранспортной системы и газификации населенных пунктов Ленинградской области. Объект отличается значительным масштабом: территория около 25 гектаров, десятки зданий и сооружений, развитая инженерная инфраструктура, собственный информационно-вычислительный центр, административные корпуса, гостиница и сервисные зоны. Комплекс изначально проектировался как современная логистическая платформа класса А, сочетающая высокую технологичность, эксплуатационную эффективность и повышенные требования к надежности всех систем.

В рамках данного проекта было выполнено оснащение современного конференц-зала, а также реализована система гостиничного телевидения в номерном фонде, обеспечив высокий уровень комфорта и качества пользователей.

Основные задачи проекта:

1. Комплексная реализация зала в формате «под ключ»
Обеспечить выполнение полного комплекса строительно-монтажных и инженерных работ, включая монтаж всех отделочных материалов, мультимедийного, светового и вспомогательного оборудования, с доведением пространства до полностью готового к эксплуатации состояния.

2. Проектирование и реализация мультимедийного комплекса конференц-зала
Выполнить полный цикл работ по созданию современного мультимедийного пространства конференц-зала: от проектирования систем и подбора оборудования до поставки, монтажа, пусконаладочных работ и последующего сервисного обслуживания.

3. Оснащение номерного гостиничным ТВ
Разработать решение по оснащению гостиничного блока телевизионным оборудованием, включая проектирование системы, подбор ТВ для номерного фонда, поставку, СМР и ПНР.

4. Разработка акустического, светового и интерьерного проекта зала
Выполнить акустическое проектирование помещения и на его основе разработать рабочий проект отделки зала акустическими материалами. Провести светотехнический расчет, разработать и изготовить светильники индивидуального исполнения на специализированных компонентах, а также подобрать и реализовать систему автоматического затемнения зала.

5. Разработка и поставка специализированных мебельных решений
Осуществить разработку, подбор, изготовление и поставку мебельных решений для зала, включая трансформируемую телескопическую трибуну (блитчер) и посадочных мест, кресла, президиум, трибуну дляя выступлений и столы, с обеспечением их функциональной, эргономической и архитектурной интеграции в общее пространство.

6. Сдача объекта с обеспечением высокого качества и эксплуатационной надежности
Обеспечить успешную сдачу объекта заказчику, достижение всех согласованных функциональных и эстетических параметров проекта, а также бесперебойную работу систем без замечаний и претензий со стороны эксплуатирующей стороны.

Требования заказчика

Заказчиком ставилась задача создать современное, технологически насыщенное и при этом комфортное пространство, полностью готовое к ежедневной эксплуатации и проведению мероприятий различного формата.

Отдельным требованием являлось выполнение проекта в формате комплексной реализации: от проектирования и согласования решений до поставки оборудования, монтажа, пусконаладочных работ и последующего сервисного сопровождения. Все технические решения подлежали обязательному предварительному согласованию как с конечным пользователем, так и с Генпроектировщиком (Отдельный проектный институт). Особое внимание уделялось корректности оформления проектной, рабочей и исполнительной документации, а также точности увязки инженерных, строительных и мультимедийного раздела.

Одним из важных требований заказчика было, чтобы компания интегратор взяла на обслуживание данный объект на долгие года :)

Этапы реализации

• В конце 2023 года был заключен договор на проектирование мультимедийного комплекса. На данном этапе была начата разработка проектных решений по оснащению конференц-зала, гостиничного блока и сопутствующих инженерных систем, с последующей увязкой решений со смежными разделами проекта.

• В начале 2024 года, в соответствии с утвержденным графиком реализации, была организована поставка основного оборудования, необходимого для дальнейшего выполнения монтажных и пусконаладочных работ.

• С середины 2024 года по середину 2025 года на объекте проводились существенные работы по доработке строительной части здания Администрации. В частности, было выполнено усиление перекрытия пола конференц-зала, поскольку реализация проектных решений — размещение телескопической трибуны, специализированной мебели, мультимедийного и иного оборудования — потребовала перерасчета и увеличения допустимых нагрузок на бетон пола. По факту — резали и подливали много бетона.

• После завершения строительной подготовки, с середины 2025 года, начался этап отделочных работ в конференц-зале. В этот период последовательно реализовывались интерьерные, акустические, световые и инженерные решения, а также производился монтаж оборудования номерного фонда. Картинка становилась красивой.

Финишный монтаж и ввод в эксплуатацию

К четвертому кварталу 2025 года проект перешел в стадию финишного монтажа оборудования, интеграции систем и выполнения пусконаладочных работ. Итогом стала полная готовность пространства к эксплуатации: новый зал был введен в работу до конца года, и сотрудники ПАО «Газпром» встречали Новый год уже в новом, полностью реализованном конференц-зале и гостинице.

Краткая техническая спецификация интегрированных систем (оборудования)

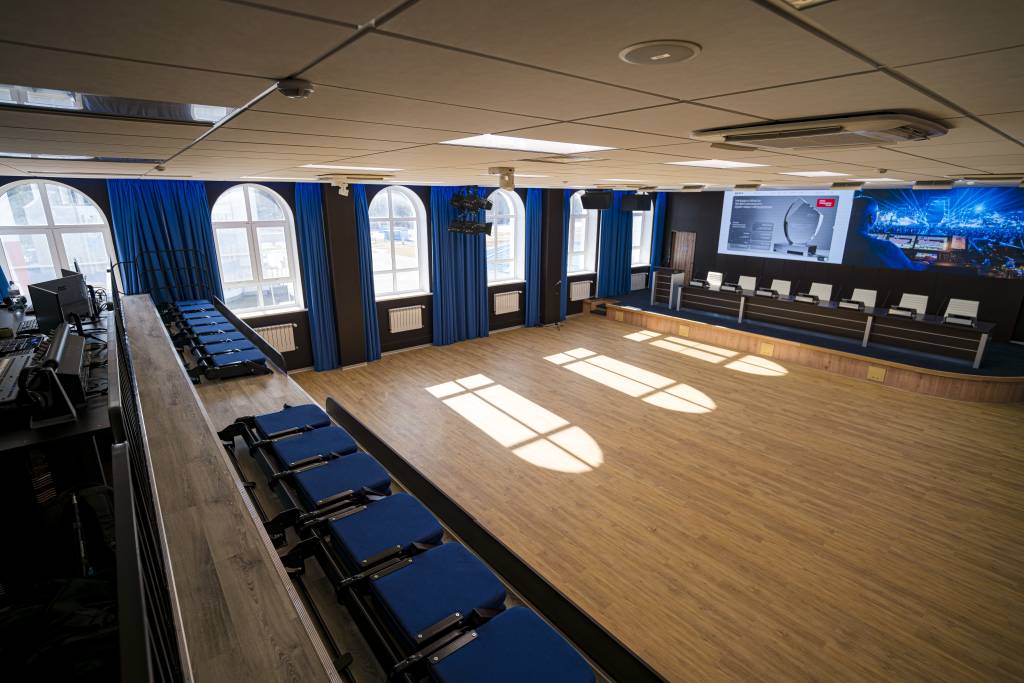

Конференц-зал

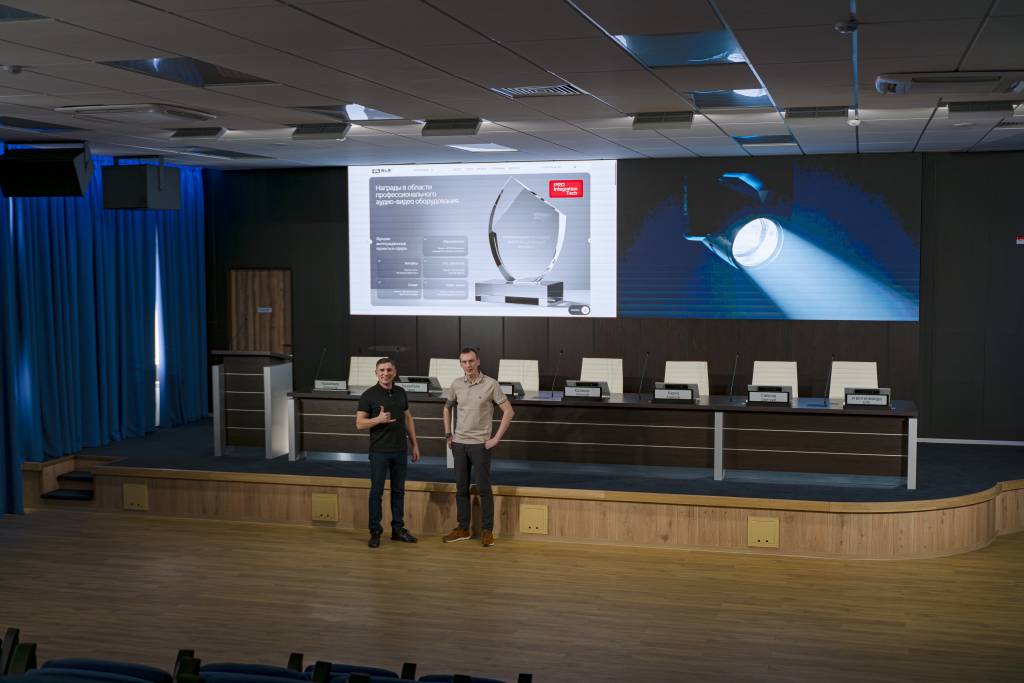

Ключевым средством визуализации в конференц-зале стал светодиодный экран Noveled размером 7040 × 1920 мм с шагом пикселя 1,53 мм, разрешением 4576 × 1248 пикселей.

Управление через программное обеспечение Resolume Arena 7.

Для мобильных и локальных сценариев отображения были предусмотрены:

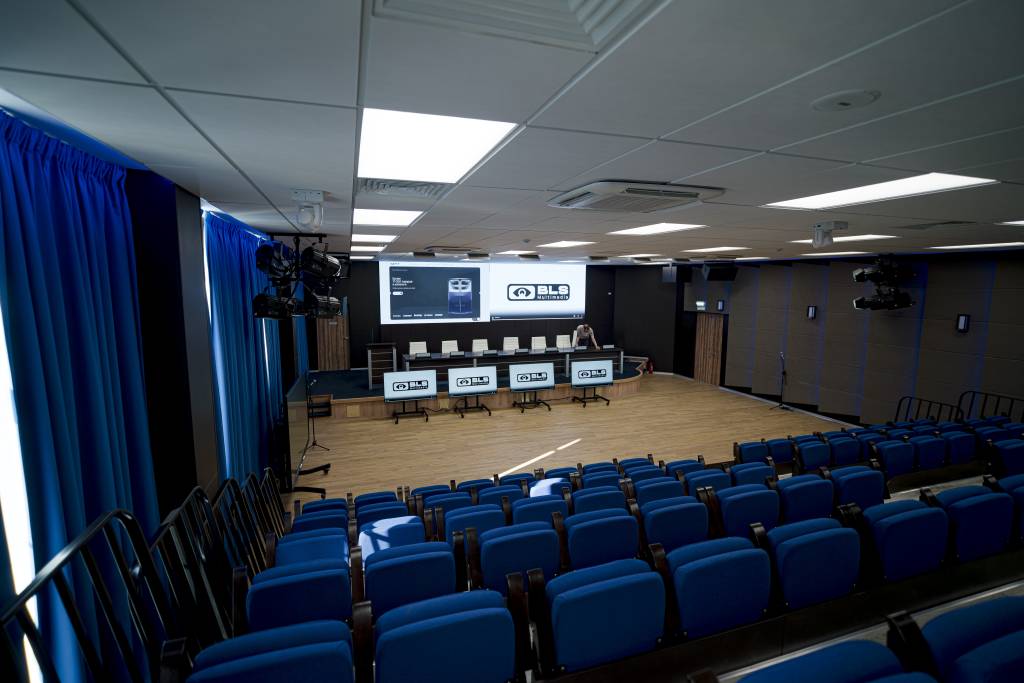

• 4 профессиональные ЖК-панели LG 55″ UHD на напольных стойках Allegri Ultra Conference Touch управлением;

• 1 интерактивная LED-панель INTERWRITE 98″ + 1 моторизованная мобильная стойка Wize.

Несмотря на тяжелую обстановку в мире, а цепочки поставок вовсе «трещат», было принято решение взять за основу AV-коммутацию бренда Extron, обеспечивающая маршрутизацию и распределение видеосигналов в формате 4K. В системе применены:

• матричный коммутатор Extron DTP CrossPoint 108 4K;

• распределительные усилители и HDMI-коммутаторы;

• передатчики и приемники DTP / HDBaseT;

• USB-удлинители для периферийных устройств;

Сроки ожидания были тревожными, но все получилось, и такая архитектура обеспечила гибкую коммутацию источников, стабильную передачу сигналов на большие расстояния и возможность интеграции различных сценариев работы зала.

Изначально заказчик был против установки камер в зал, т.к часть совещаний на очень высоком уровне и без протокола. Очень приятно, что произошло осмысление вопроса и оценка потери функционала, когда зал без «глаз». Для организации видеосъемки, трансляции и записи мероприятий зал был оснащен тремя поворотными PTZ-камерами Lumens VC-A71P с поддержкой 4K 60 fps, Full NDI, NDI|HX3 и 12G-SDI. Управление камерами реализовано через специализированный контроллер Lumens VS-KB30.

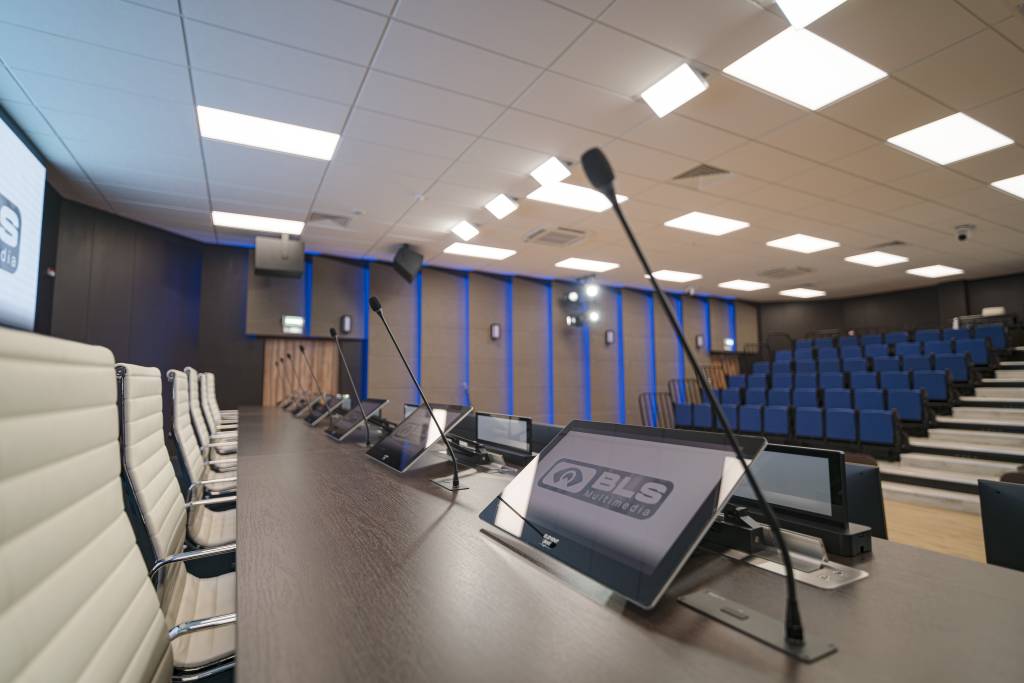

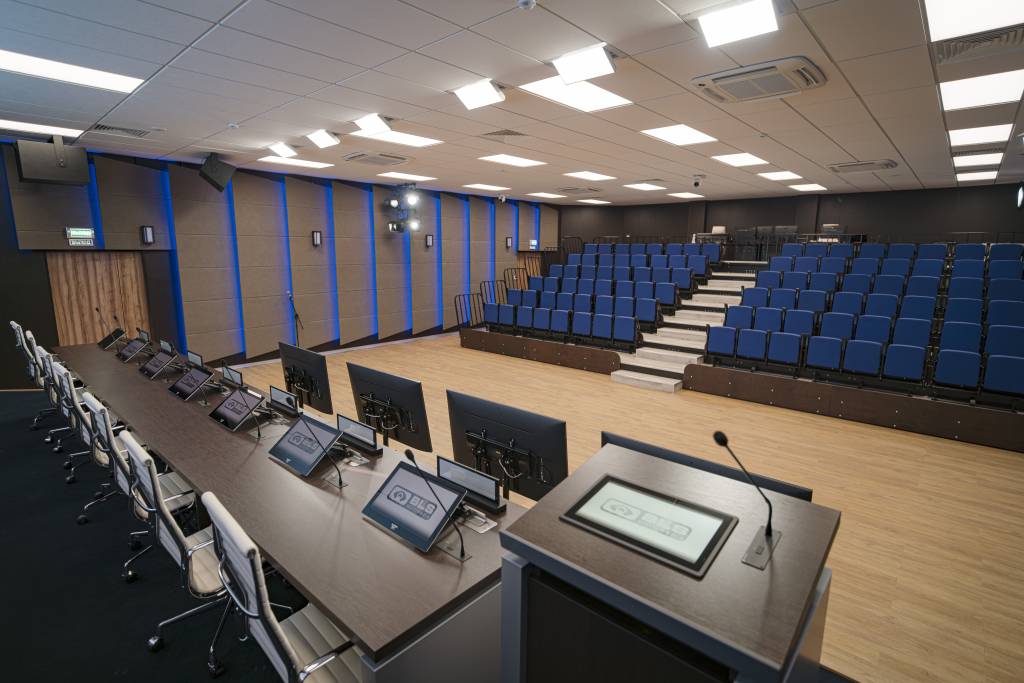

В зале реализован президиум на 7 участников со встроенной системой дискуссионного обслуживания и индивидуальными средствами отображения информации.
В состав подсистемы вошли:

• врезные микрофонные пульты Televic Confidea:
  1 пульт председателя и 7 пультов делегатов;

• 7 ультратонких моторизованных мониторов Element One Convers 173 FOLD 4K с диагональю 17,3″, интегрированных в стол президиума;

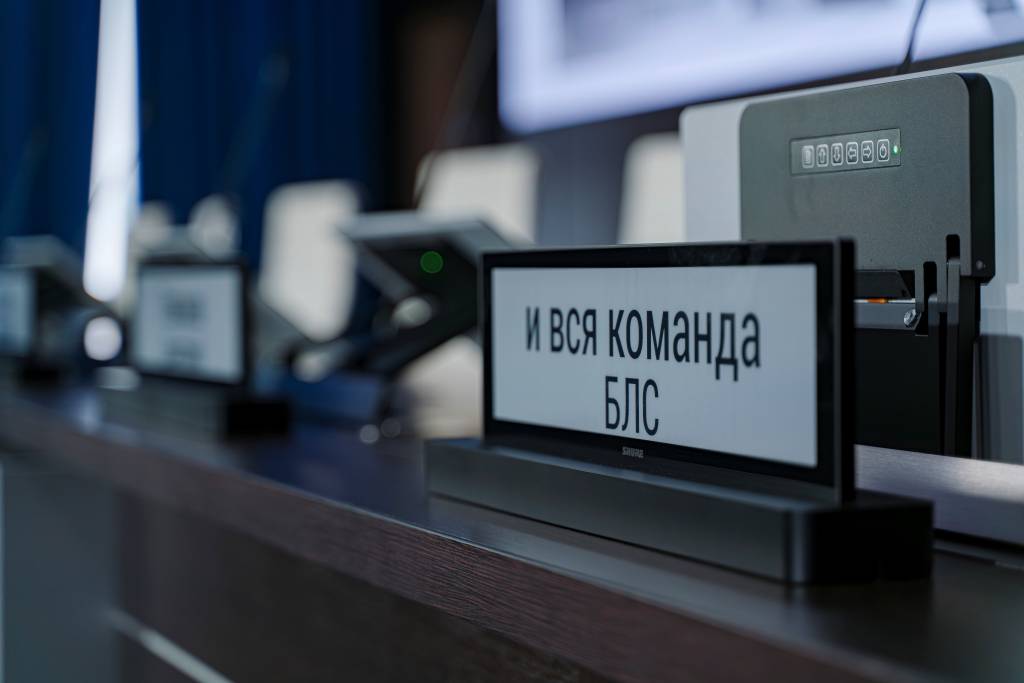

• электронные двусторонние таблички Shure MXCSIGN для отображения фамилий и статуса участников;

• 6 встраиваемых светодиодных светильников NightSun с регулировкой угла наклона. Расположены прямо над выступающими, что позволяет создать уровень освещенности уровня ТВ студии.

Для выступающего места предусмотрена трибуна, оснащенная:

• встроенным монитором Lilliput TK1560 с диагональю 15,6″, разрешением 1920×1080 и сенсорным управлением;

• врезной пульт делегат Televic Confidea;

• интерфейсы подключений.

Решение обеспечило создание полноценной представительской зоны для проведения совещаний, заседаний и выступлений первых лиц компании, с высоким уровнем технического оснащения, эргономики и протокольной функциональности.

В зале реализована профессиональная система звукоусиления на базе d&b Audiotechnik, включающая:

• 2 широкополосные акустические системы d&b 24S-D;

• 2 сабвуфера d&b 18S-SUB;

• усилитель-контроллер d&b 40D Amplifier.

Аудиотракт дополнен:

• цифровой микшерной консолью Midas M32 LIVE;

• цифровым аудио процессором Biamp TesiraFORTE CI с поддержкой Dante, AEC и USB-аудио;

• ручными микрофонами Shure;

• микрофонными стойками и вспомогательной аудио коммутацией.

Качество и мощность акустической системы сотрудники корпорации проверили сразу после монтажа, безразличных людей не было, d&b audiotechnik показал класс.

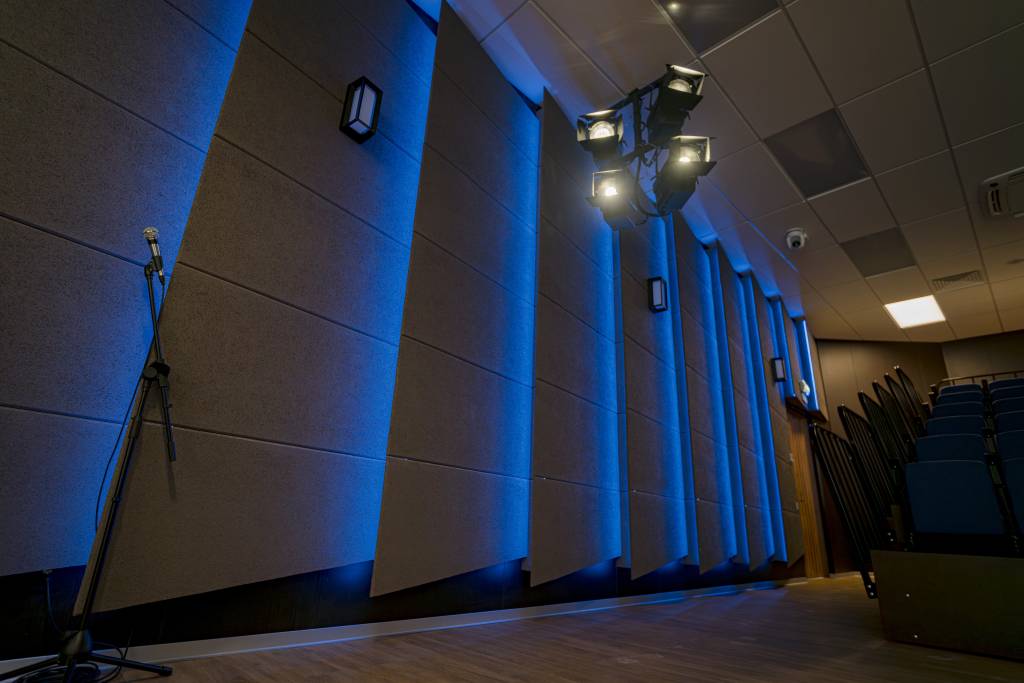

Для зала была реализована комбинированная система освещения, включающая сценическую и архитектурную составляющие.

В состав сценического света вошли:

• 8 светодиодных прожекторов ИМЛАЙТ АРТИСТ FRESNEL с источником света RGBLAC 225 Вт и линзой Френеля;

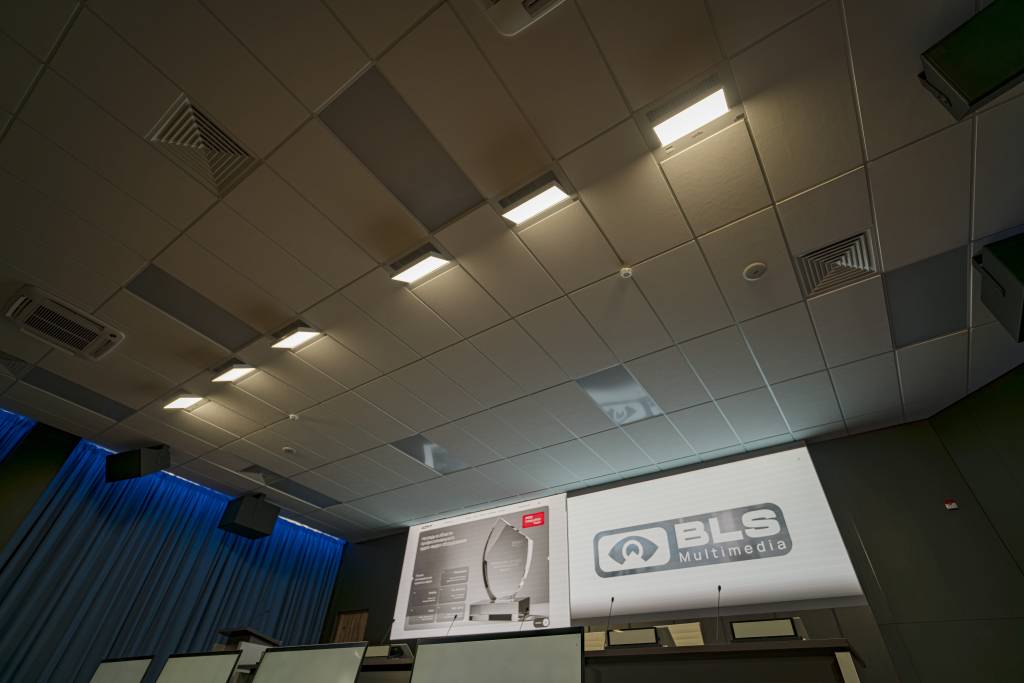

Интерьерное освещение выполнено с применением:

• 24 светодиодных светильников DALI формата 1200 × 600 мм. Собственная разработка и производство.

• светодиодной подсветки LED- лентой с DMX-управлением

• интеграции с общей системой управления.

Управление инженерными и мультимедийными системами реализовано на базе оборудования Iridi, в состав которого вошли:

• процессор управления ProAV Control Processor Basic;

• настольная сенсорная панель 10″;

Система объединяет управление мультимедиа, освещением, климат и шторы, обеспечивая централизованный и интуитивно понятный пользовательский интерфейс.

Для обеспечения требуемых сценариев эксплуатации зала внедрена автоматическая система затемнения Somfy на базе карнизов ULTRA.
Решение позволяет использовать различные режимы затемнения при проведении презентаций, совещаний и мероприятий, а также интегрировано в общую систему управления помещением и имеет кнопки дублеры для обслуживания зала.

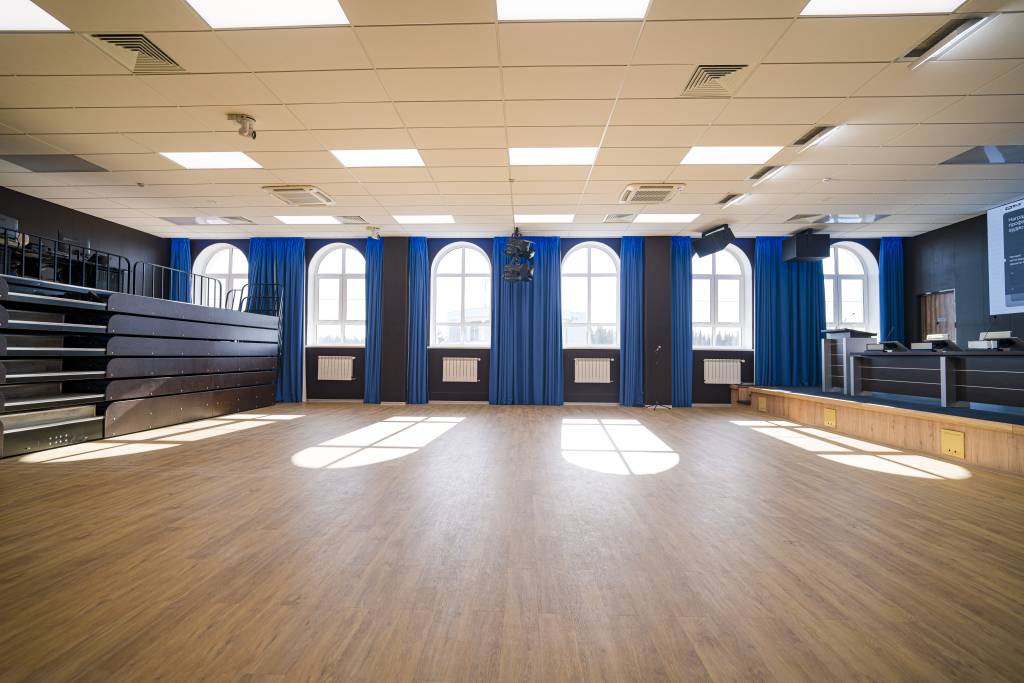

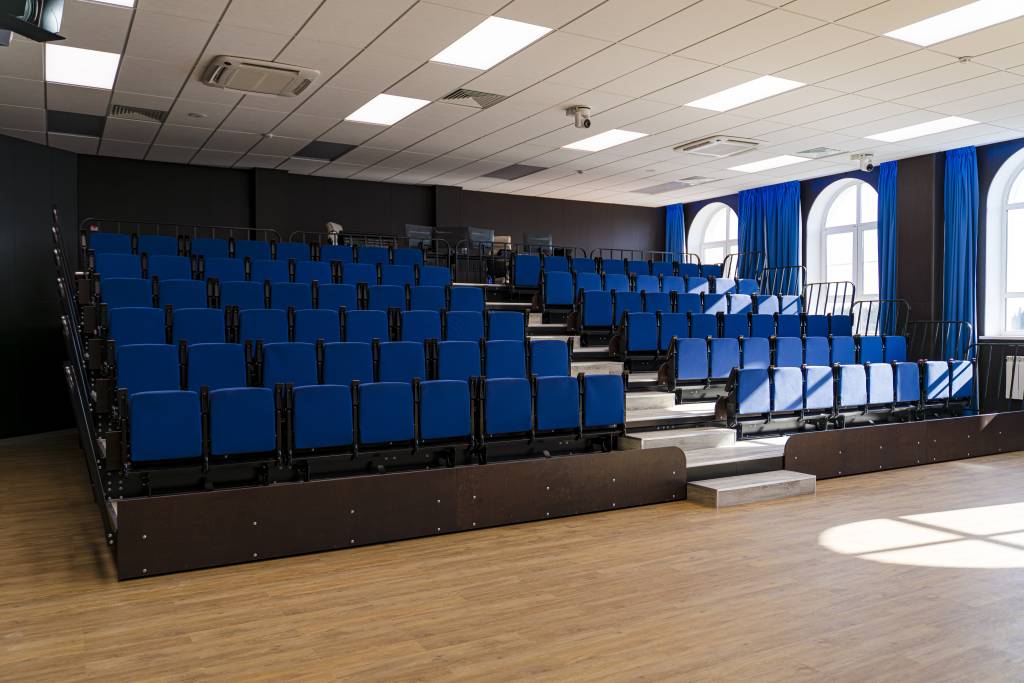

Одной из ключевых особенностей проекта стала реализация трансформируемой телескопической системы посадочных мест производства Авангард, включающей:

• 96 мест на телескопической трибуне;

• 24 места на мобильных основаниях.

Дополнительно были изготовлены и поставлены:

• стол президиума на 7 человек — индивидуальный проект;

• трибуна — собственное производство;

• кресла президиума и операторов.

Мебельные решения были выбраны согласно разработанного дизайн-проекта.

Для обеспечения стабильной и безопасной эксплуатации комплекса были применены:

• секвенсоры электропитания;

• online ИБП Ippon Innova RT;

• инверторные стабилизаторы напряжения Штиль.

Номерной фонд гостиничного комплекса оснащен системой гостиничного телевидения на базе коммерческих телевизоров LG 50UR640S. В проекте применены панели с диагональю 50«, разрешением 4K Ultra HD (3840 × 2160), яркостью 400 кд/м² и режимом работы 16/7, всего было установлено 118 шт. ТВ.

Для организации цифровой гостевой среды использована интерактивная платформа HOTEZA, обеспечивающая функциональность гостиничного телевидения, централизованное управление контентом и современный уровень взаимодействия пользователя с системой.

Сложности, возникшие при реализации

• Затягивание строительной готовности помещения.

• Изменения конструктива помещения — потребовалось усиления плиты для установки блитчерной системы, демонтаж МК у окон.

• Оригинальный конструктив элементов отделки звукопоглощающими материалами повлек некоторые трудности дальнейшего чистового монтажа оборудования.

• Разногласия согласованного проекта с видением представителей заказчика потребовали перенос интерактивной мультимедийной трибуны и соответствующей коммутации. Проект одно, когда увидели — хотим другое.

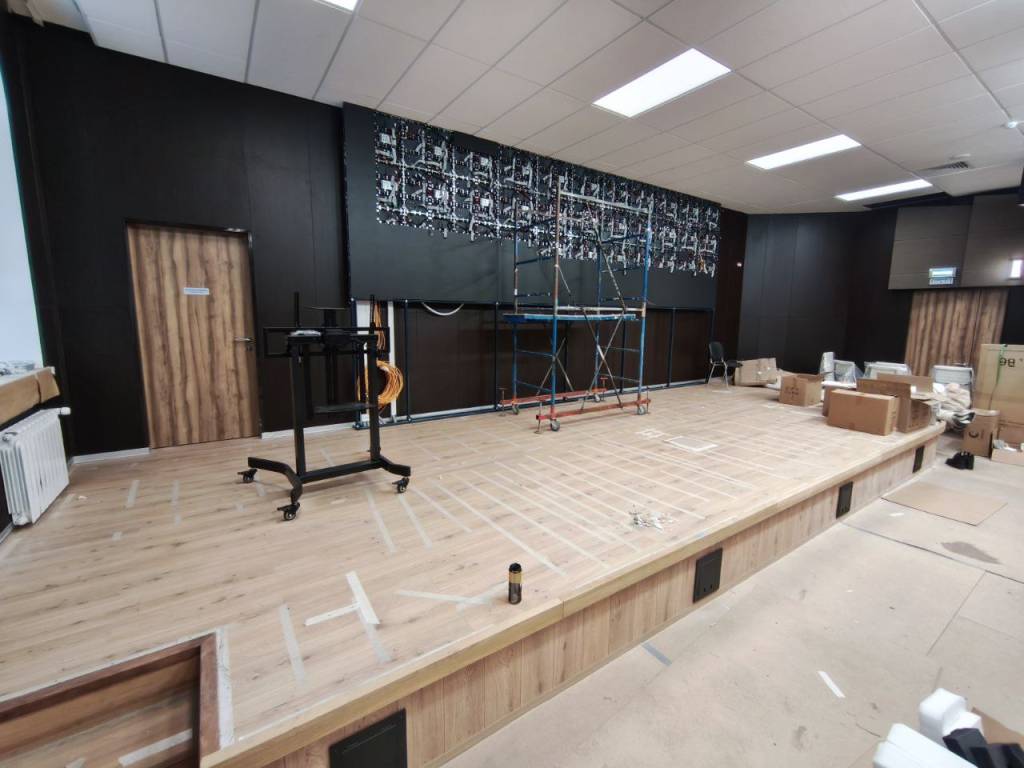

• Монтаж СДЭ нестандартного размера с интеграцией в деревянные конструкции.

• Огромный объем встраиваемого оборудования в стол президиума (моторизированные мониторы, врезные пульты конференц-системы, архитектурные интерфейсные лючки, таблички делегатов на основе электронных чернил).

• Изготовление кастомных МК для подвеса световых приборов диагонального освещения.

• Трудности ПНР редкого оборудования (блитчер, система затемнения помещения, управления светом Dali, архитектурная подсветка конструктива рамы отделки звукопоглощающими материалами, сшивка изображения СДЭ)

• «Закрытая» ЛВС предприятия повлекла трудности при ПНР системы управления ММ-комплексом.

• Трудности логистики и хранения оборудования из-за затянутых сроков реализации проекта (несколько раз менялось место хранения) Пропускной режим работы добавил трудностей при допуске людей, транспорта, ввоз и вывоз инструментов.

Возможность развития проекта после реализации (возможность интеграции в проект дополнительного оборудования)

Благодаря применению современных компонентов, проверенных временем брендов представляет собой законченную экосистему, хотя желания апгрейда не смогут остановить прогресс :)
