Конгресс-зал ОЭЗ Алабуга/корпус «Курчатов» (Елабуга). АВ Интеграция

Номинация «Лучший интеграционный проект в сфере конференц-залов»


Премиальное решение




ООО «АВ Интеграция»

РТ, г. Казань, ул. Салиха Батыева д. 1 офис 1.
www.avintegra.ru


Конгресс-зал ОЭЗ Алабуга/корпус «Курчатов» (Елабуга)

Начало работы над проектом: май 2025 г.

Запуск в эксплуатацию: октябрь 2025 г.

Описание объекта

Универсальный конгресс-зал размещён в одном из современных корпусов «Курчатов» на территории особой экономической зоны «Алабуга». Это пространство стало важной частью деловой и образовательной среды комплекса, где ежедневно работают тысячи специалистов самых разных направлений. Зал служит не только площадкой для мероприятий, но и центром профессионального развития, объединяя сотрудников и студентов колледжа «Алабуга Политех» для обучения, обмена опытом и повышения квалификации.

Разделы проектирования:

  • Дизайн проект;

  • Сцена и задник;

  • Технологическая ширма с подсобным помещением;

  • Система звукоизоляции и звукопоглощения стен;

  • Система звукопоглощения потолочного пространства;

  • Система звукоусиления;

  • Система видеоотображения;

  • Сценический свет и декоративная подсветка;

Этапы проекта:

  • Создание концепции;

  • Проектирование;

  • Утверждение экспликаций и состава оборудования;

  • Монтаж кабельных систем;

  • Отделочные работы;

  • Создание сценического пространства и технологических ширм;

  • Монтаж подвесной потолочной системы;

  • Инсталляция оборудования;

  • Пуско-наладочные работы;

  • Обучение персонала;

Предпосылки и особенности проекта

В 2023 году компания «АВ Интеграция» реализовала первый конференц-зал ОЭЗ. На этапе планирования формат пространства воспринимался как эпизодический: предполагалось, что зал будет использоваться лишь несколько раз в год, а остальное время оставаться закрытым. По этой причине большинство решений, связанных с дизайном и акустической подготовкой, не получили одобрения ещё на стадии согласования.

Но реальность оказалась иной: интерес к площадке проявился ещё до ввода объекта в эксплуатацию. График мероприятий начал стремительно заполняться, и в отдельных случаях пусконаладочные работы приходилось проводить параллельно с уже проходящими совещаниями.

Акустические условия также оказались крайне сложными. Бетонные полы, металлический потолок и стены из сэндвич-панелей формировали жёсткую звуковую среду с сильными отражениями. В подобных условиях нагрузка возрастает не только на звукорежиссёра, но и на спикеров и слушателей, напрямую влияя на комфорт восприятия.

Полученный опыт стал отправной точкой для переосмысления подхода. Осознание востребованности подобного формата дало «зелёный свет» идеям компании при разработке концепции нового конгресс-зала. Заказчик также чётко представлял ожидаемый результат, понимал проблемы предыдущего проекта и хотел, чтобы они не появились на новой площадке.

В результате уровень ответственности за итоговый продукт для компании «АВ Интеграция» вырос многократно.




Акустическая подготовка

Основной задачей стала работа с материалами помещения, переданного от строителей. Жёсткие отражающие поверхности — все те же металл, бетон плюс большой стеклянный витраж — формировали неблагоприятную звуковую среду, и в данном случае требовалось обеспечить по-настоящему высокий уровень акустического комфорта.

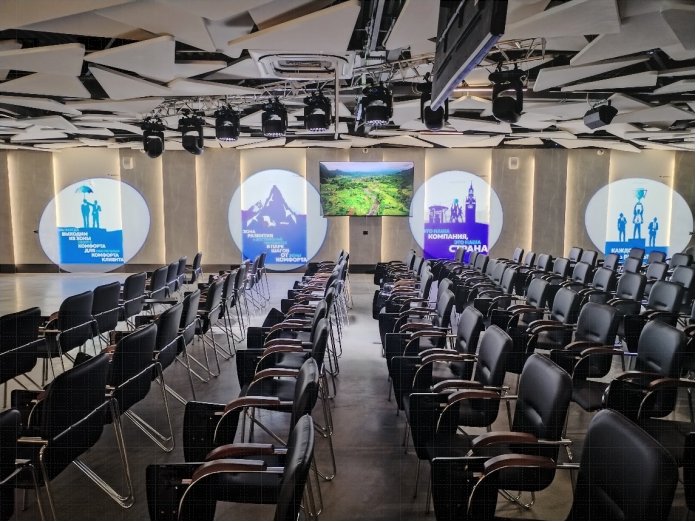

В рамках реализации возведены дополнительные стены с заполнением звукоизоляционными материалами, создана многоуровневая конструкция из звукопоглощающего гипсокартона. Интерьерные панели из ЛДСП в сочетании с МДФ и шпоном дополнили архитектуру, а расположенная на них декоративная подсветка, работающая отдельно от основного освещения, преображает атмосферу.

Потолочное пространство делится на два уровня: до металлоконструкций около трех метров и столько же над ними. При этом было принципиально важно не зашивать объём полностью, чтобы сохранить ощущение пространства и обеспечить визуальный и акустический комфорт.

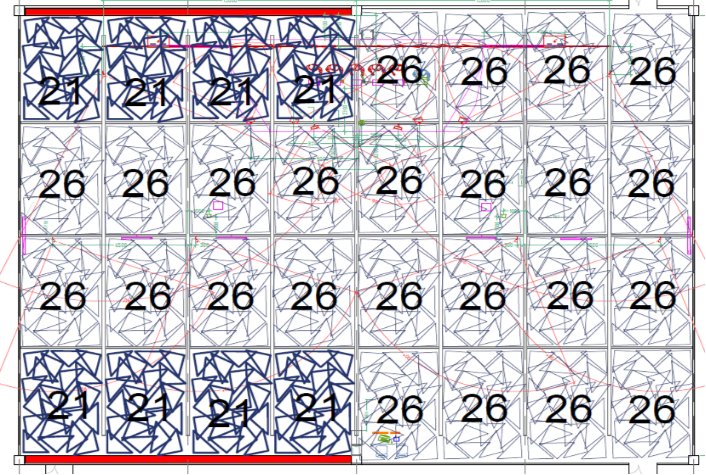

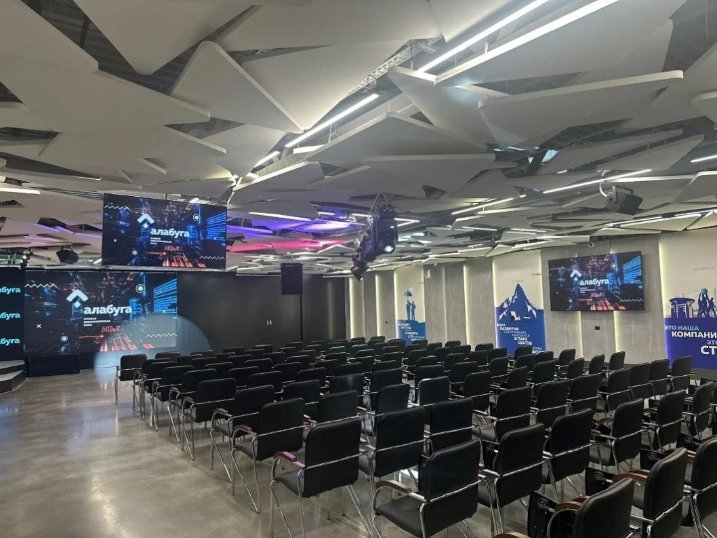

На потолке размещено около 800 треугольных кастомизированных акустических панелей «Акуфон», установленных на трёх уровнях по высоте. Каждая подвешена на трёх тросах в хаотичном порядке. Вместе они формируют сложную пространственную структуру.

Это решение стало экспериментом «АВ Интеграция» и в определённой степени расходилось с первоначальной концепцией, предложенной партнёром «Акустик Групп». Однако достигнутый акустический эффект превзошёл ожидания и стал одним из ключевых результатов проекта.

Монтаж системы оказался трудоёмким и занял более месяца. Необходимостью синхронизации работ с другими инженерными подразделениями, включая монтаж систем кондиционирования и пожарной безопасности также увеличили срок работ.

Результаты обработки помещения: повышение STI с 0,3 до 0,8 и уменьшение RT c 4,2 до 1,1 сек.

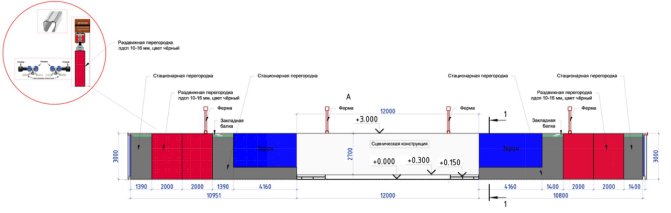

Построение задника сцены и технологической ширмы.

В задней стене расположены эвакуационные выходы, поэтому полностью зашить её нельзя. Решением проблемы стали две раздвижные скрытые двери. Они позволили соблюсти требования технического надзора и норм пожарной безопасности, не нарушая целостности концепции.



Сцена спроектирована с учётом различных форматов использования зала, включая различные варианты рассадки и проведение концертных мероприятий.

Задник сцены оформлен инкрустированными логотипами с подсвеченными буквами. Все элементы освещения выведены в отдельные группы, что даёт гибкость и адаптацию пространства под конкретные задачи.

Оборудование

Система звукоусиления

Линейный массив:

Двухполосные двухканальные громкоговорители: 3 х LAX AT110-V2

Сабвуферы: 2 х LAX AT218B

Линия задержки: 6 х LAX U8

Мониторы: 2 х LAX U8

Усиление: LAX MT2400, LAX MT 1300

Управление: процессор LAX DA1616

Микшер: Midas M32R LIVE

Стейджбокс: MIDAS DL16

Конгресс-система: Shure Microflex Complete Wireless с пультами MXCW640 и кейсами для зарядки.

Микрофоны и гарнитуры:

MIPRO: 4 х MU53HN, 4 x MU55HN, 4 x MU55HTS с приемниками ACT-7

Shure: 6 x QLXD2/SM58, 6 x DH5B/O-MTQG




Свет

Спроектирован для множества сценариев использования: создание шоу, подсветка президиума и щитов с графикой.

Система управления: Avolites T2

Блок прямых включений 12 каналов DMX: XLINE SSR12-16 PRO

Пульт управления SSR: XLINE SCC-12 DMX

Шестнадцать светодиодных панелей PSL Lighting LED BAR 2415 (25°) расположены над сценой для устранения теневых зон и дополнительной подсветки

Вокруг сцены предусмотрено дополнительное трековое освещение SWG TL3P

Боковые софиты (какие)

Приборы с полным вращением:

8 х PSL Lighting LED BSW 320

8 х PSL Lighting WS-LED3715

Система видеоотображения

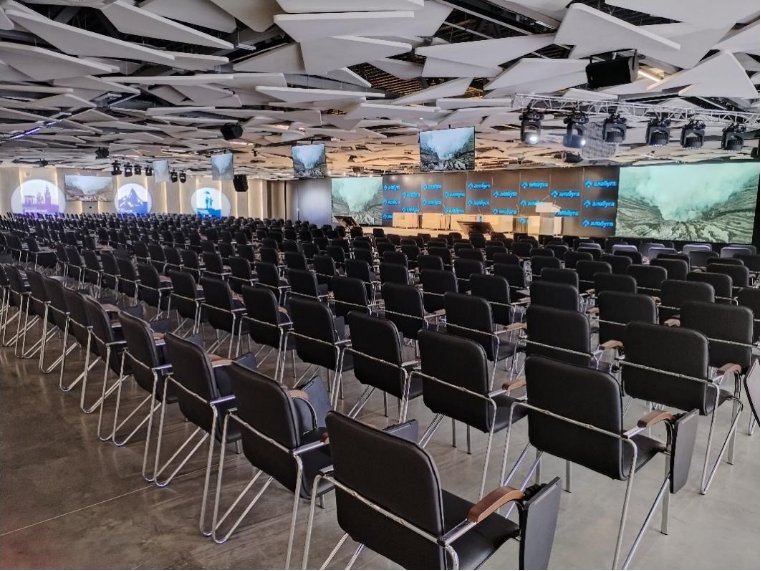

Вместимость конгресс-зала — до 700 посадочных мест. С каждого должны быть хорошо видны даже небольшие детали изображения.

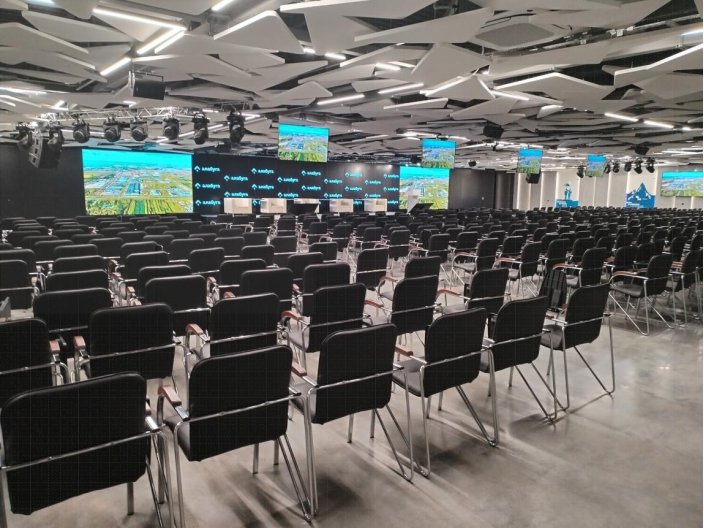

Два фронтальных LED экрана 4160×2400 мм с шагом пикселя 1.53

Дублирующие панели: Hisense 65DM66D и Hisense 100BM66D

Для президиума: Hisense 55DM66D на наклонных кронштейнах






Совещания в этом зале проходят 12 часов в день.

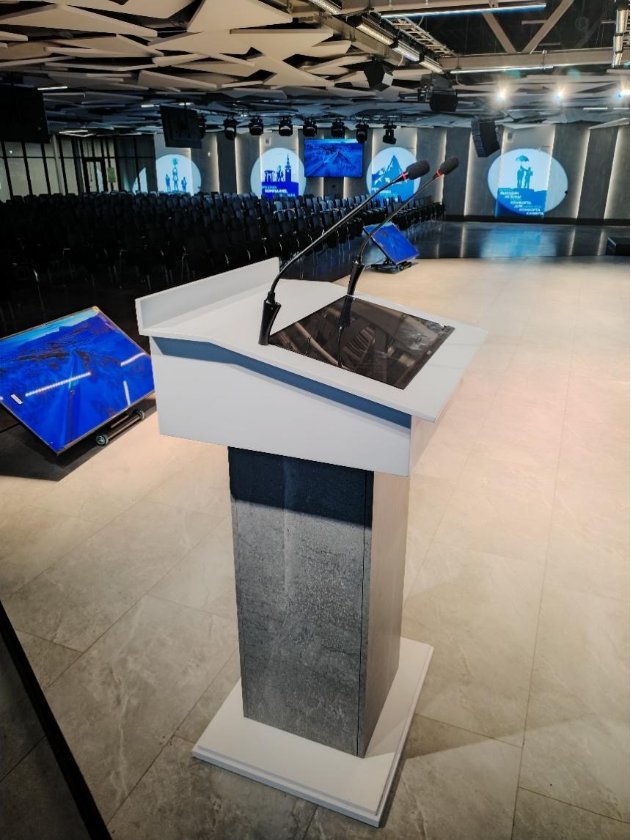

Интерактивные трибуны, выпускаемые «АВ Интеграция», выполнены из искусственного камня.

С ними спикер может проводить мероприятия без участия оператора.

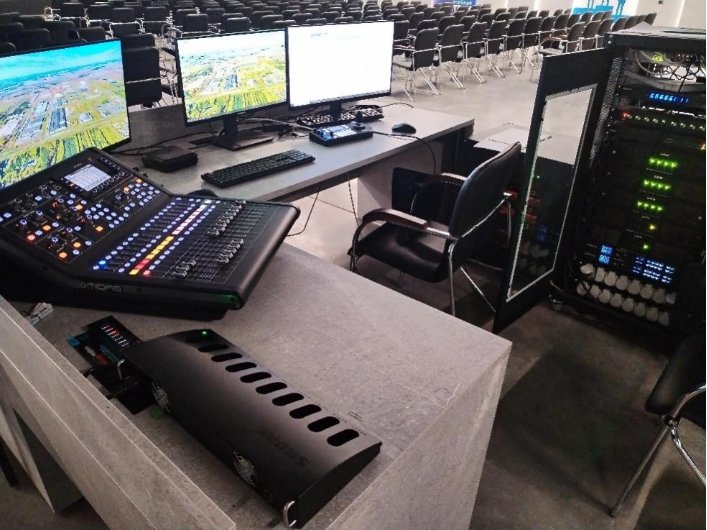

Стол оператора

Одновременно могут работать два технических специалиста.

Камеры: Lumens VC-A61P

Управление: Limens VS-KB21N

Коммутатор HDMI и 4К, 8×8: Wyrestorm MX-0808-H2A-MK2

Рэковые шкафы: АВ Интеграция AVstudio12U, AVstudio30U

Результат превзошёл ожидания заказчика как с точки зрения акустики, так и визуального восприятия, а реализация конгресс-зала в корпусе «Курчатов» стала основой для формирования корпоративного стандарта при проектировании новых объектов ОЭЗ «Алабуга».
