Многофункциональный концертный зал АО «Компрессормаш» (Казань)

Начало работы над проектом: август 2025 г.

Запуск в эксплуатацию: декабрь 2025 г.

Описание объекта

АО «Казанский завод компрессорного машиностроения», ведущий в России и СНГ производитель компрессорного оборудования и комплектующих для различных отраслей промышленности.

Концертный зал — это не просто помещение для мероприятий, а элемент индустриального наследия, отражающий социальную историю предприятия. Такие залы, часто возводимые как дома культуры или рабочие клубы, объединяли трудящихся, служа центрами просвещения, культурного досуга и политической жизни.

Сегодня здесь репетируют музыкальные и драматические коллективы, которые состоят не только из сотрудников, но и из ветеранов завода.

Задача

Зал устарел и по оборудованию, и по внешнему виду. Особенно это коснулось акустических материалов, установленных более 20 лет назад. Требовалось в рамках ограниченного бюджета создать современное пространство, которое продолжит развивать культурную жизнь предприятия.

Разделы проектирования:

  • Дизайн-проект;

  • Современные световые решения;

  • Технологическая мебель;

  • Акустический комфорт;

  • Система звукоусиления;

  • Система театрально-художественного освещения;

  • Система видеоотображения.

Этапы проекта:

  • Создание концепции;

  • Проектирование;

  • Утверждение экспликаций и состава оборудования;

  • Монтаж кабельных систем;

  • Отделочные работы;

  • Создание сценических мобильных металлоконструкций;

  • Инсталляция оборудования;

  • Пусконаладочные работы;

  • Обучение персонала.

Реализация

На первом этапе сформировали визуальную концепцию обновлённого зала. Сжатые сроки и ограниченный бюджет потребовали максимального использования существующей базы, но при этом придать пространству современного и технологичного характера.

Основной акцент сделали на свете и акустике. Новые акустические материалы позволили улучшить коэффициент разборчивости речи с 0,5 до 0,7 и снизить реверберацию с 2,5 до 1,1 секунды.

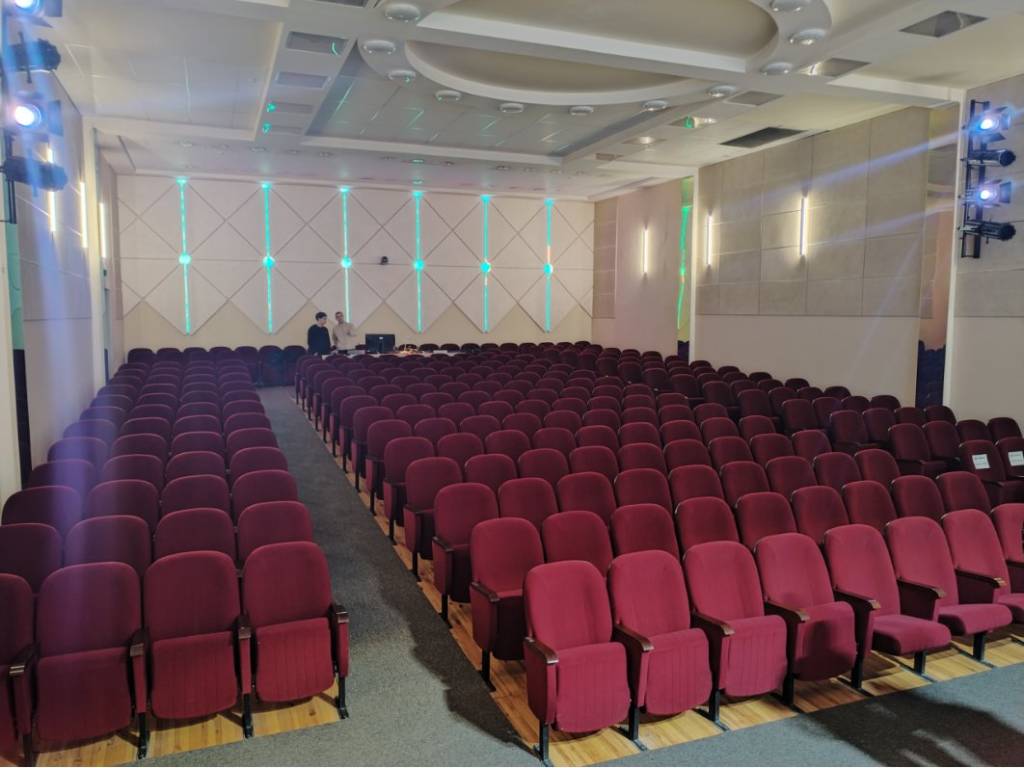

На портал и боковые стены установили фибролитовые щиты. Заднюю стену оформили треугольными акустическими панелями «Акуфон», покрытыми тонким слоем декоративной штукатурки. Монтаж с шагом 100 мм создал выраженный объёмный рисунок поверхности.

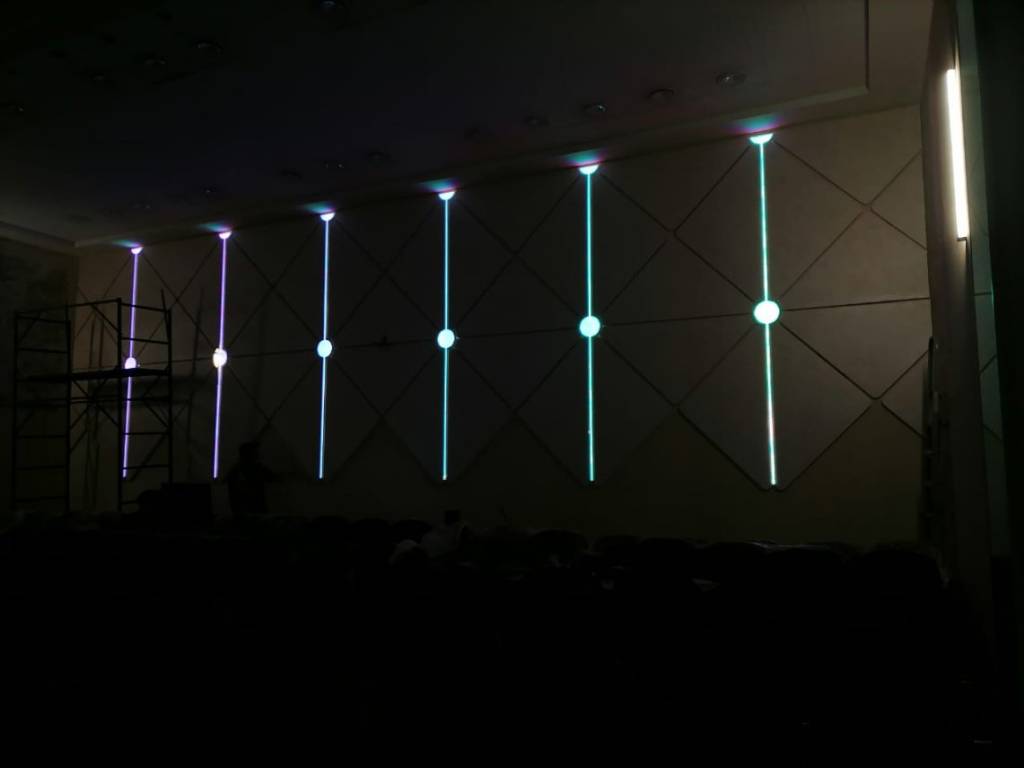

От классических бра отказались — они не вписывались в обновлённый стиль. Вместо этого разработали световые короба с дихроичной плёнкой, которая меняет цвет в зависимости от угла зрения и освещения, создавая живую динамику.




Несущие конструкции превратили в световой арт-объект. За счёт той же дихроичной плёнки они работают как элемент интерьера, добавляя глубину и современный характер.


4.jpg   5.jpg

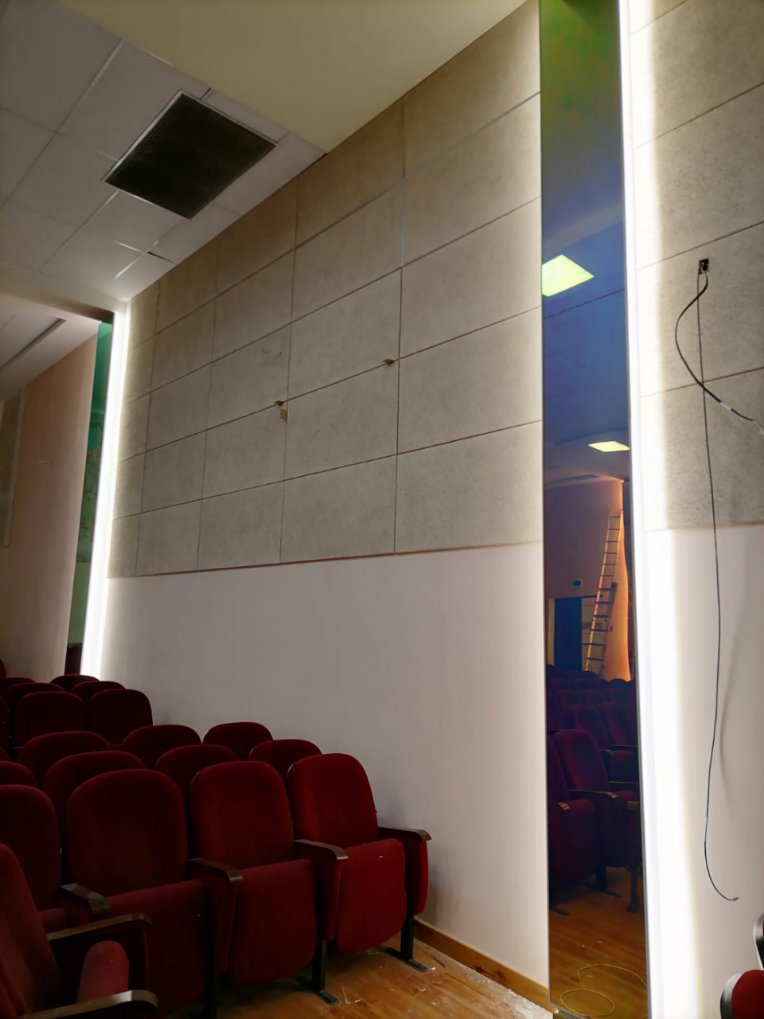

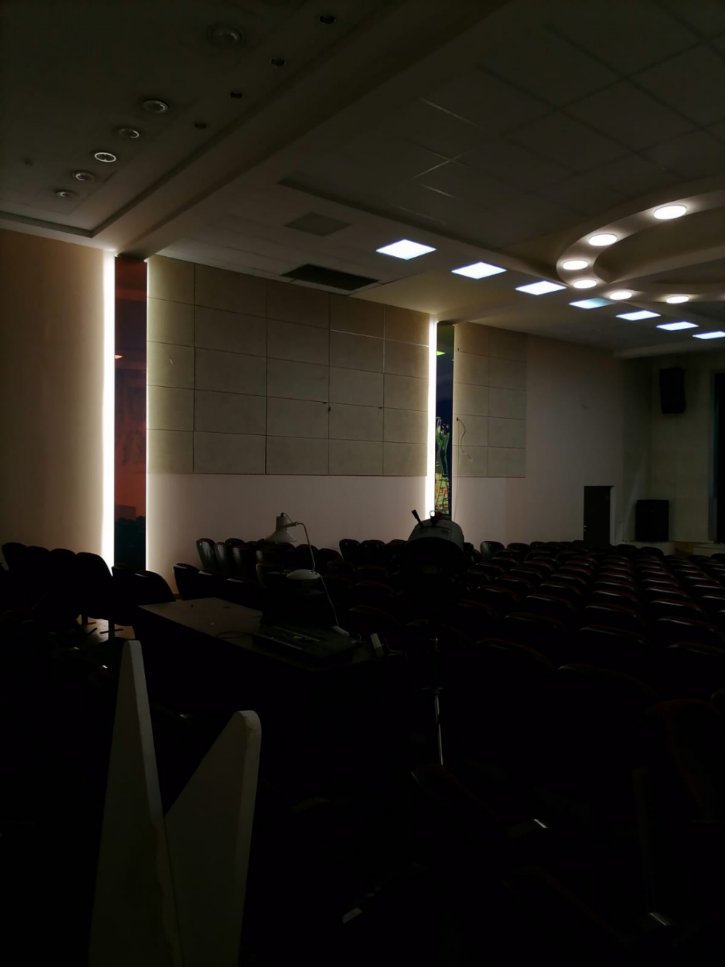

Вокруг портала пустили световой короб из акрила. Для стен изготовили вытянутые светильники длиной 1000 мм. Все световые группы развели по отдельным линиям с возможностью диммирования.

Сцена и оборудование

Из-за отсутствия закулисных помещений за сценой артисты проходят за задником, поэтому при установке металлоконструкции для экрана проход пришлось сохранить.

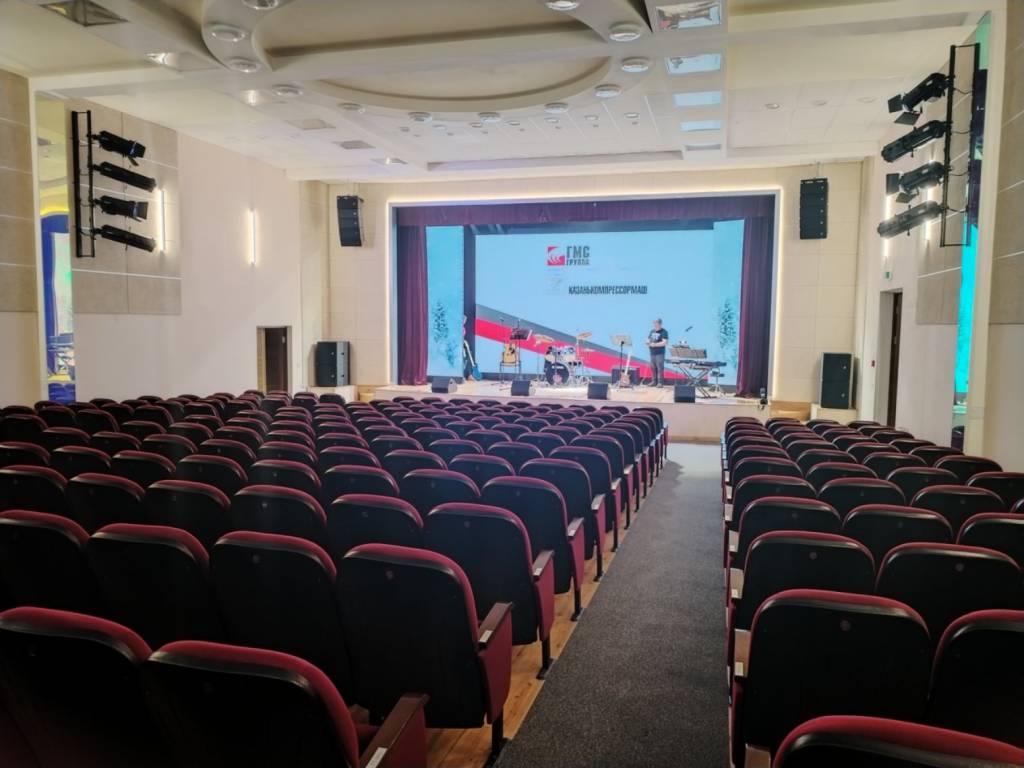

Тканевые кулисы заменили на мобильные светодиодные размером 1280 × 3520 мм, которые перемещаются в зависимости от задачи.

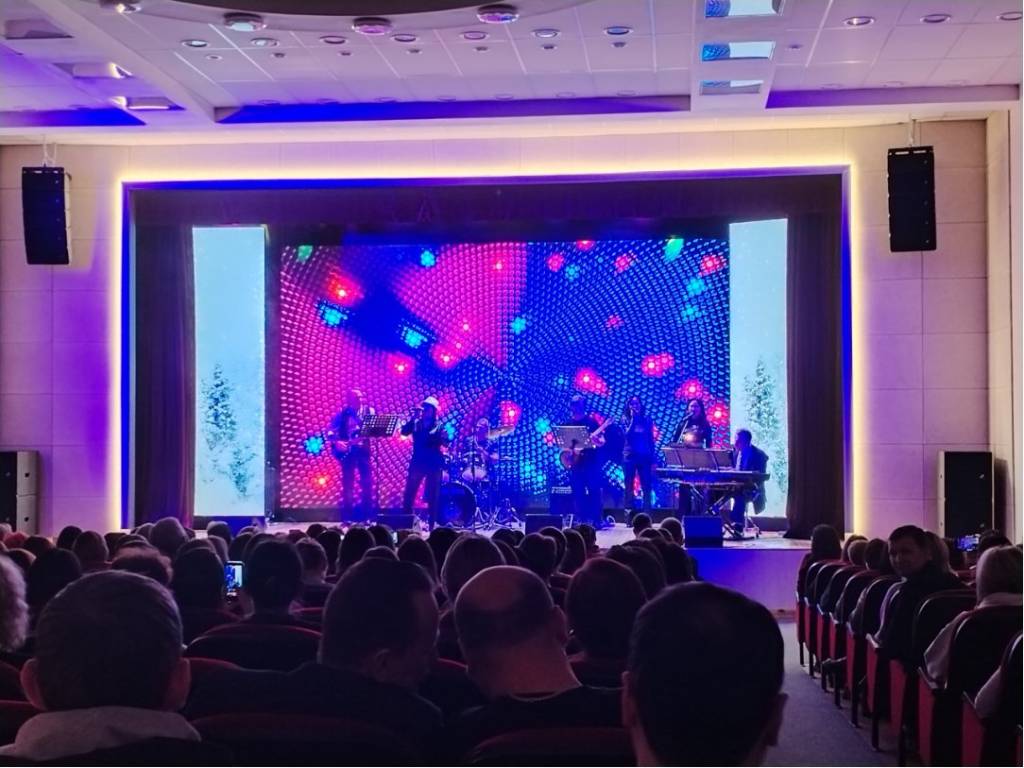

Основной экран — светодиодный HD LED TECH 6080 × 3520 мм с шагом пикселя 2 мм.

От традиционных арлекинов отказались, освободив пространство под три софита с динамическими приборами.

Сценическое освещение построено на базе оборудования I LIGHTING:

Приборы с полным вращением:

6 х I LIGHTING IL ENERGY 250 BSW

6 х I LIGHTING IL NEXTWASH 740ZN

Стробоскопы: 2 х I LIGHTING IL ENERGY STORM 1000

Прожекторы: 10 х I LIGHTING IL-PAR 200RGBWA

На боковых выносах:

Прожекторы с линзой Френеля: 4 х I LIGHTING IL LED Fresnel 200RGBW

Профильные прожекторы: 4 х I LIGHTING IL LED PROFILE 200Z-RGBW

Дополнительное оборудование:

Генератор тумана: Antari HZ-500 Haze Machine

Пульт управления: CODE Mini 1000T (1024 CH)

Акустическая система

Сателлиты линейного массива: 10 х Studiomaster V6A

Активные сабвуферы: 4 х Studiomaster V6SA

Активные двухполосные коаксиальные мониторы: 4х STUDIOMASTER SENSE 12A+

Фронтфилы: Studiomaster INSTA CUBE4-B

Процессор: AUDIORUS DP-206

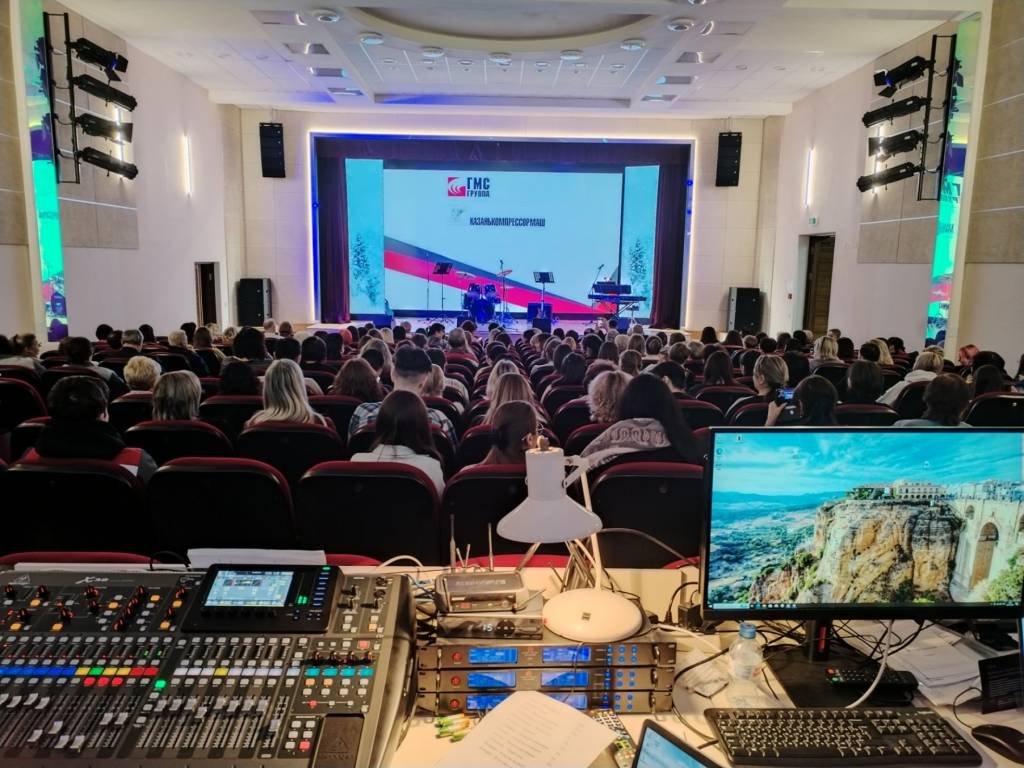

Микшер: BEHRINGER X32

К имеющемуся микрофонному парку Shure добавили 4 радиосистемы BLX24RE/SM58-M17, а также конгресс-систему для совещаний с контроллером ITC TS-0200M и четырьмя микрофонами ITC TS-0205D.




Контроль видео: коммутатор ARC Wyrestorm MX-0808-H2A-MK2

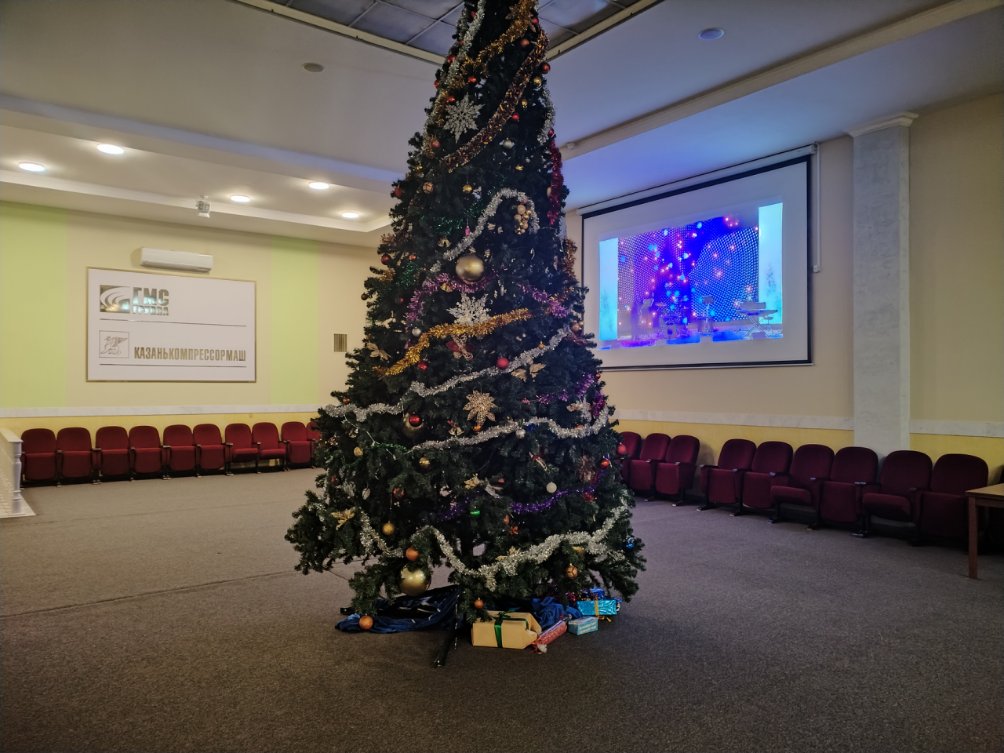

Поскольку зал многофункциональный и имеет всего 280 мест, предусмотрена трансляция на экран в холл перед концертным залом.

Установлена поворотная 4K IP-камера VC-A61P с 30-кратным оптическим зумом. Используется проектор Appotronics AL-DU955A и моторизованный экран ViewScreen (16:10) 416 х 264.

Дополнительная акустика для проведения репетиций: 2 х Studiomaster CORE 151




Все работы завершили в кратчайшие сроки, и коллективы вовремя приступили к репетициям новогодних программ. Технические специалисты площадки с энтузиазмом включились в процесс пусконаладки, сократив время на обучение новому оборудованию.

Новогоднее шоу прошло по графику уже в обновлённом современном зале.
