Комплексное мультимедийное оснащение Центра единоборств «Северный характер» (Тарко-Сале)

Интегратор: ООО «АудиоВидеоСистемы»
Срок реализации: январь – сентябрь 2025 г.
Локация: г. Тарко-Сале, Ямало-Ненецкий автономный округ
Заказчик: Центр единоборств «Северный характер»

О клиенте

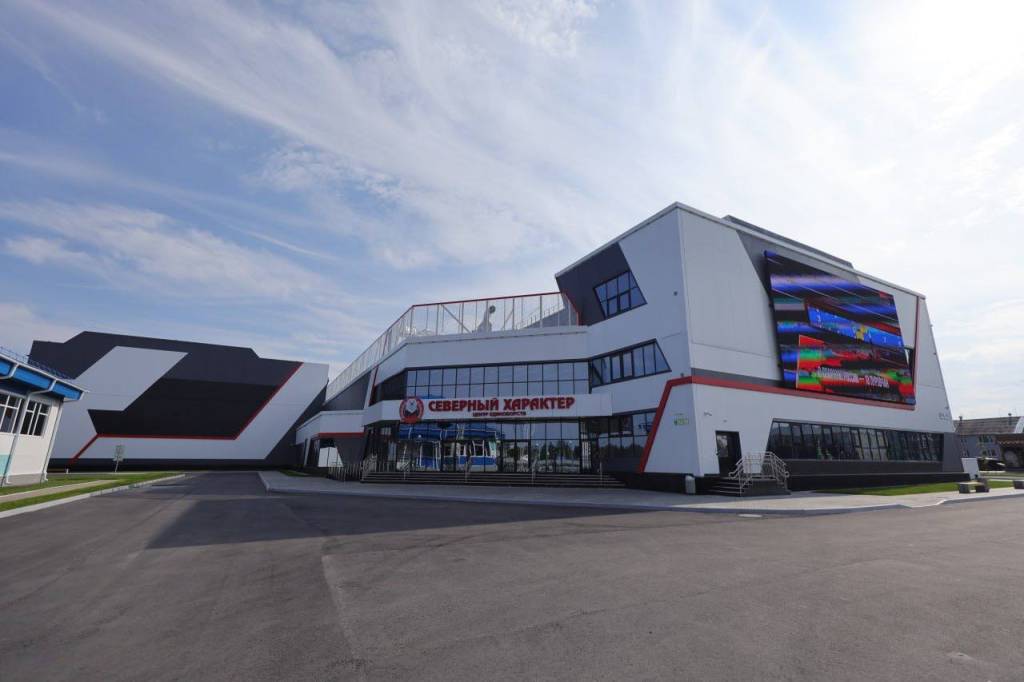

Центр единоборств «Северный характер» в Тарко-Сале — это самый большой спортивный комплекс подобного типа в Ямало-Ненецком автономном округе, открытый в 2025 году. Объект стал важнейшим элементом социальной инфраструктуры региона, предоставляя условия для тренировок и соревнований по боксу, дзюдо, карате, тяжелой атлетике и другим видам спорта для всех возрастных и профессиональных групп.

Как подчеркнул на открытии губернатор ЯНАО Дмитрий Артюхов: «Сегодня открываем самый большой «Северный характер» на Ямале. Очень долгожданное событие для Пуровского района и всего округа. Уверен, эта площадка будет встречать спортсменов со всей России».

Задачей проекта являлось оснащение нового комплекса с «нуля», создание гибкой мультимедийной инфраструктуры, способной одинаково эффективно работать как для ежедневных тренировок, так и для проведения соревнований от локального до международного уровня, а также культурно-массовых мероприятий.

Особенности проекта

• Удаленность объекта.
  Тарко-Сале характеризуется ограниченной транспортной доступностью, что потребовало разработки сложной логистической схемы доставки оборудования и организации работы выездных бригад в условиях вахтового метода.

• Проектирование без доступа на объект.
  Разработка проектных решений выполнялась по фотографиям и планам, без возможности инструментального обследования помещений на начальном этапе. Это потребовало повышенного запаса точности акустических и светотехнических расчетов.

• Корректировка проектных решений в процессе монтажа.
  Изменение заказчиком расположения акустических систем в Большом зале на этапе производства работ потребовало экстренного пересчета акустической модели и изменения трассировки кабельных трасс.

• Сложные условия монтажа.
  Подъем и позиционирование акустических кластеров массой до 200 кг на высоту 12 метров, а также монтаж системы синхронизированных лебедок для подвеса световых ферм осуществлялись в условиях ограниченного пространства строящегося объекта.

• Пусконаладочные работы.
  Настройка акустических систем, требующая акустически тихого окружения, выполнялась в ночные смены, в периоды отсутствия строительного шума.

Оснащенные помещения:

• Большой универсальный зал (главная арена для соревнований)

• Малый зал (трансформируемое пространство)

• Зал каратэ

• Зал дзюдо

• Зал бокса

• Зал тяжелой атлетики

• Тренажерный зал

Реализованные решения

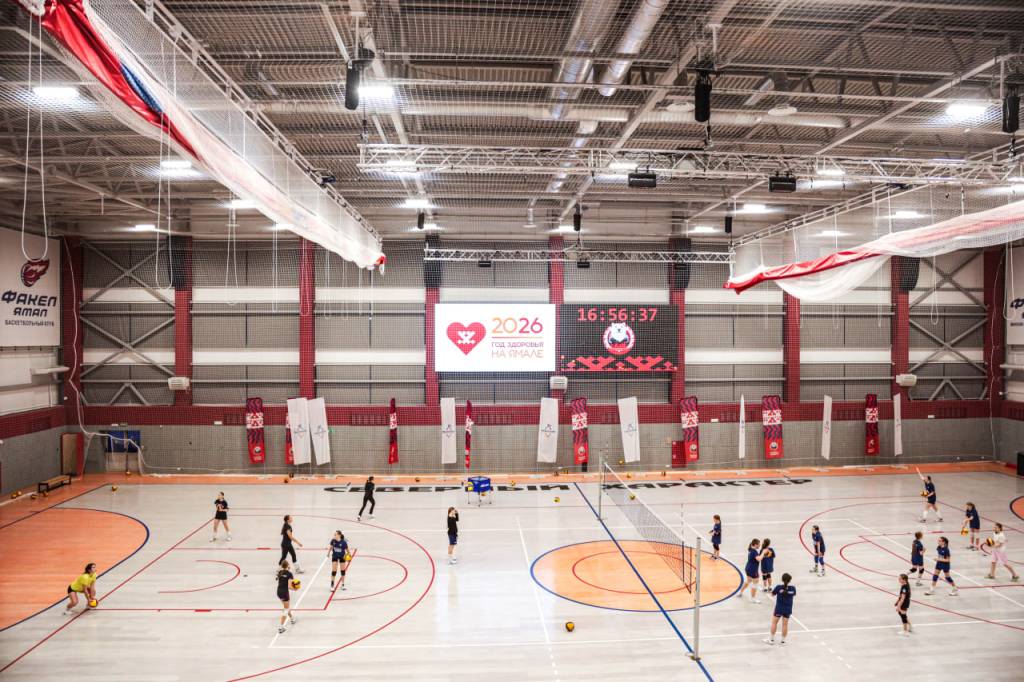

Большой универсальный зал (главная арена для соревнований)

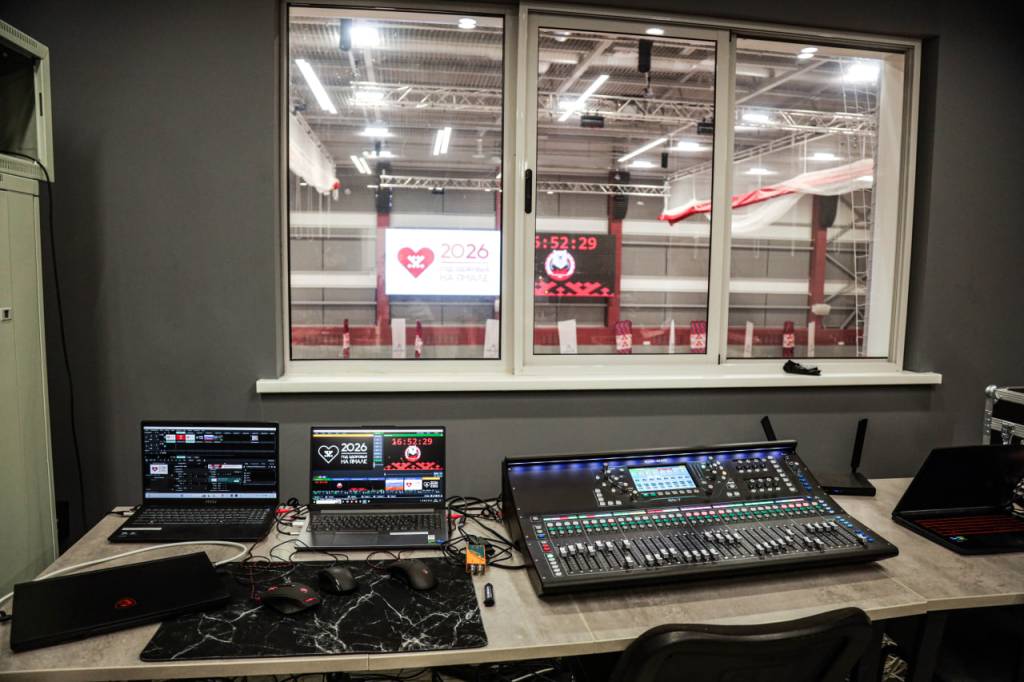

Акустическая система построена на базе масштабируемых точечных источников DS Proaudio ERA-i. Конфигурация включает 4 основных кластера (суммарно 16 кабинетов ERA-i 1210/1220/1230 и 8 сабвуферов ERA S18) и 2 линии задержки (8 кабинетов ERA-i 1230). Управление звуковым трактом реализовано на цифровом микшере Allen & Heath SQ, обработка сигнала и компенсация задержек между основными и дополнительными акустическими системами реализована с помощью процессора Marani MIR480I, усиление построено на усилителях DS Proaudio DA4.1300 DSP / DA2.2500 DSP.

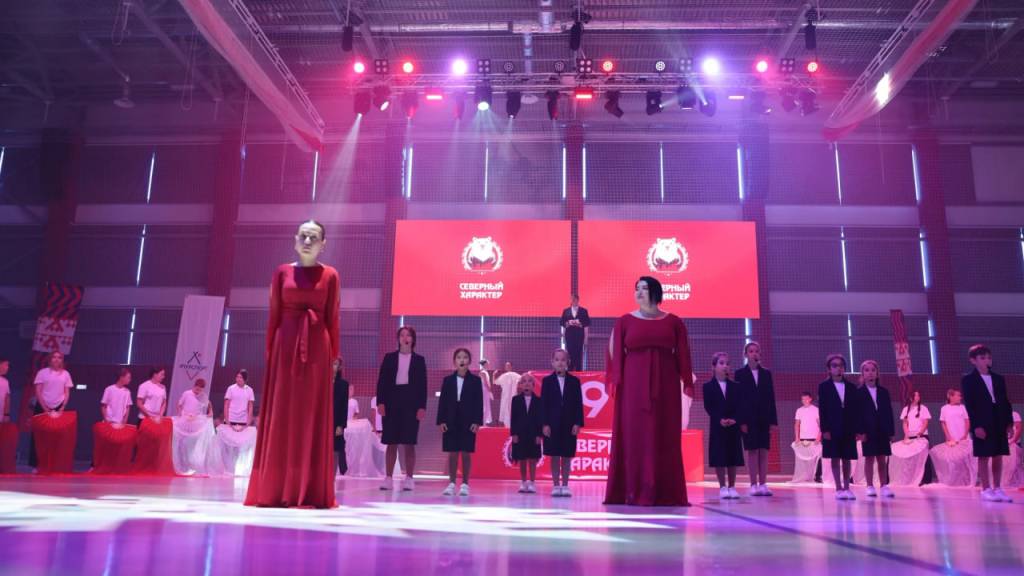

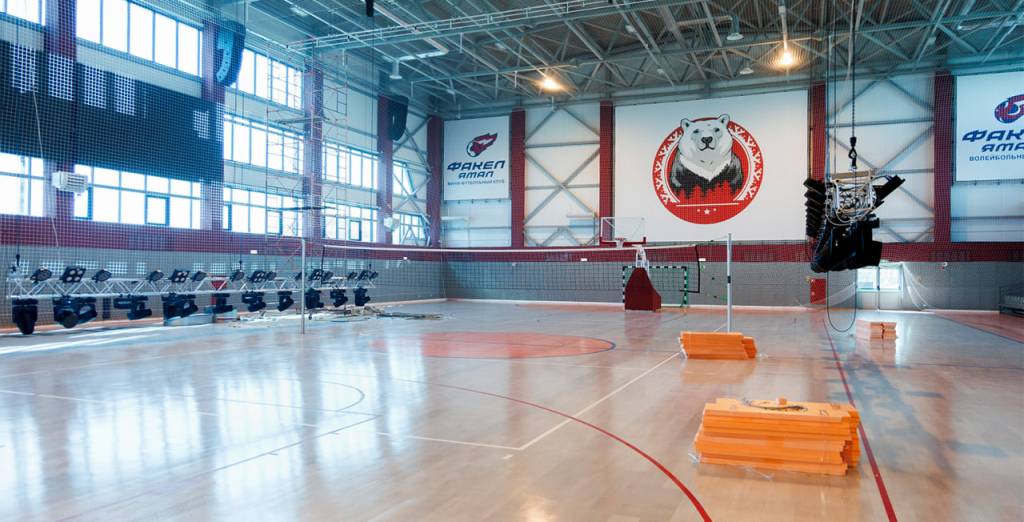

Система постановочного света размещена на двух алюминиевых фермах длиной 12 м, подвешенных на 8 синхронизированных цепных лебедках VALLi HOISTS с компьютерным управлением ТТС IntelliMech. Световой парк включает 20 приборов I Lightning IL-ENERGY 600 BSW, 20 прожекторов IL-FLAT PAR1812, 10 вращающихся голов Light Sky AQUAPEARL PRO, 10 блайндеров IL-LED BLINDER-4 WW, 5 стробоскопов IL-POWER STROBE 1000, 2 генератора тумана Antari F-6 Fazer. Управление светом осуществляется с консоли Chamsys QuickQ 30.

Микрофонный парк построен на базе многоканальных UHF-систем MiPro ACT-747/ACT-700, включая 2 четырехканальных приемника, 4 ручных и 4 поясных передатчика, 4 головных кардиоидных микрофона MU-210d, 4 односторонних головных микрофона MU-13d, антенный сплиттер и направленные антенны.

Для проведения мероприятий предусмотрен DJ-комплект с контроллерами Native Instruments Traktor Kontrol S4 Mk3 и F1 и внешний аудиоинтерфейс MOTU M4.

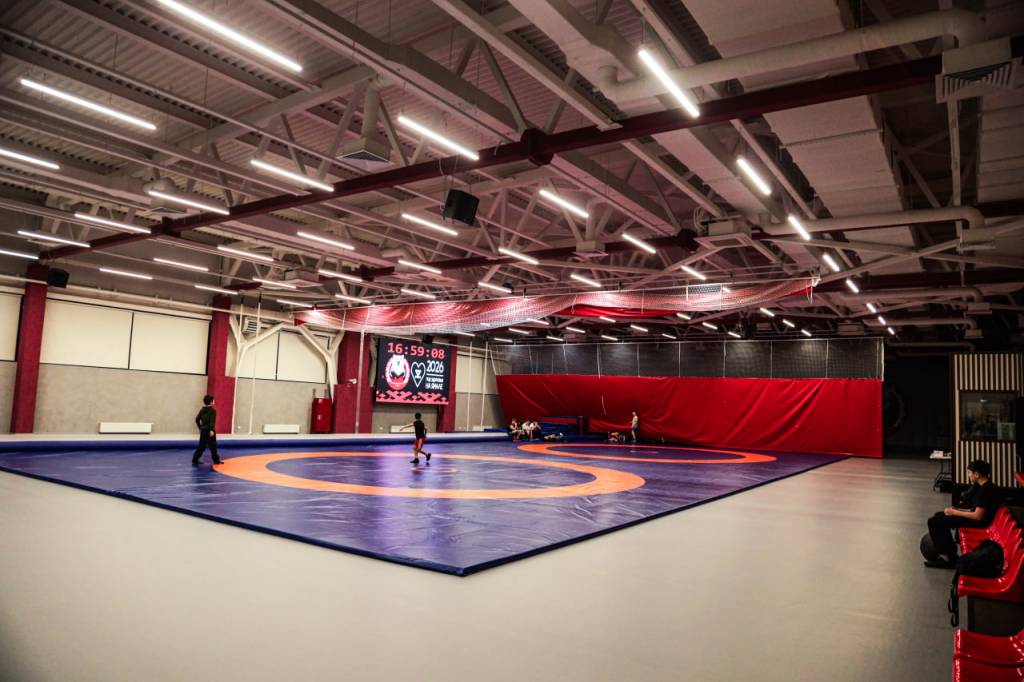

Малый зал

Пространство может функционировать как единый зал либо разделяться на три независимые звуковые зоны. Установлены 6 пассивных коаксиальных систем DS Proaudio CX 115. Обработка сигналов и компенсация задержек между акустическими системами в каждой зоне выполняется процессором Marani MIR480I, усиление – усилителями DS Proaudio DA2.1300 DSP, управление – цифровым микшером Behringer X32 Compact. Микрофонное оборудование – MiPro ACT-500 (приемник ACT-545, 2 ручных и 2 поясных передатчика, 2 головных микрофона).

Залы каратэ и дзюдо

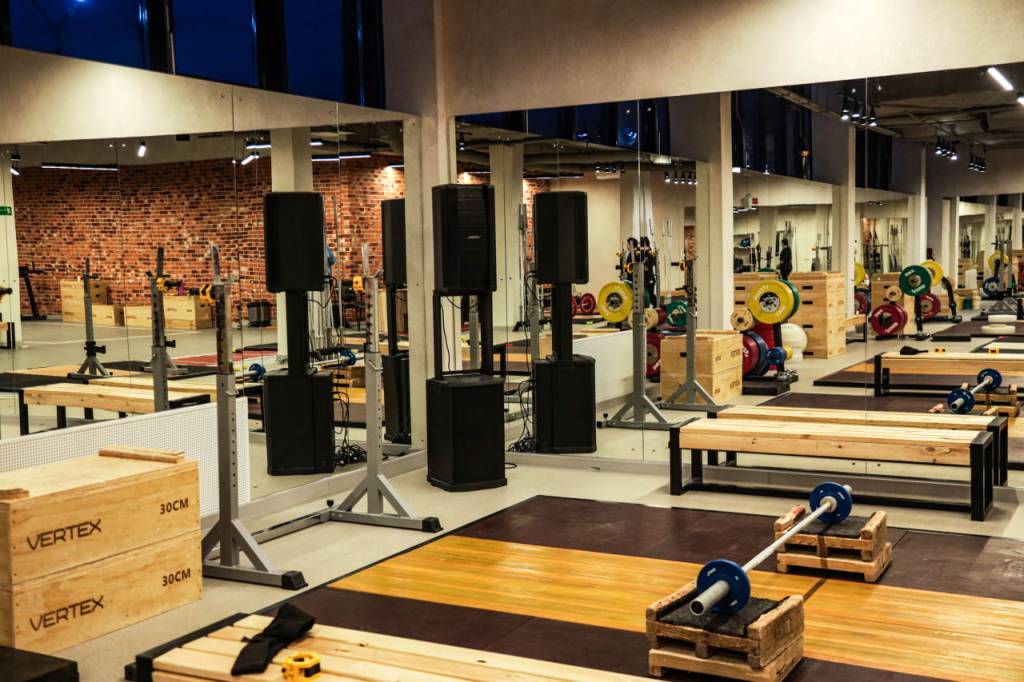

Для этих залов, не требующих стационарной инсталляции, предусмотрены мобильные комплекты на базе активных портативных акустических систем Bose F1 с сабвуферами. Комплекты включают микшеры Behringer QX1204USB, беспроводные микрофоны MiPro ACT-545/ACT-500 и обеспечивают возможность быстрого развертывания.

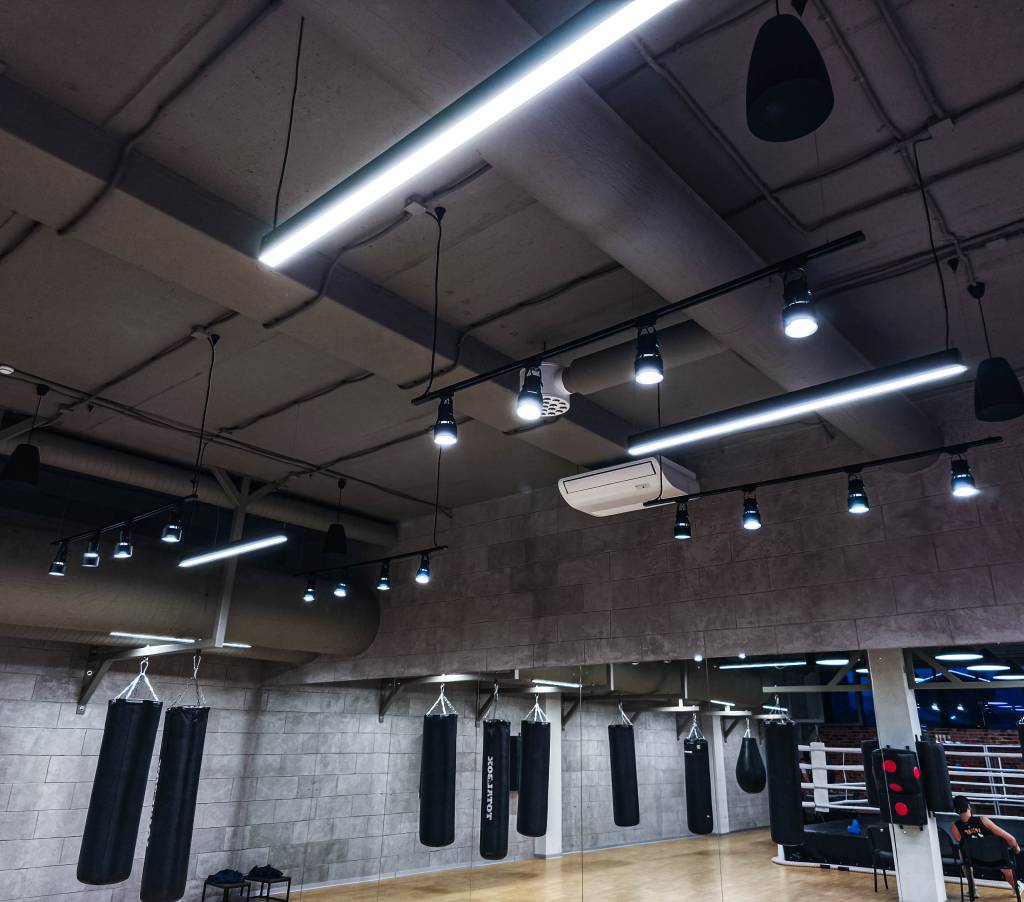

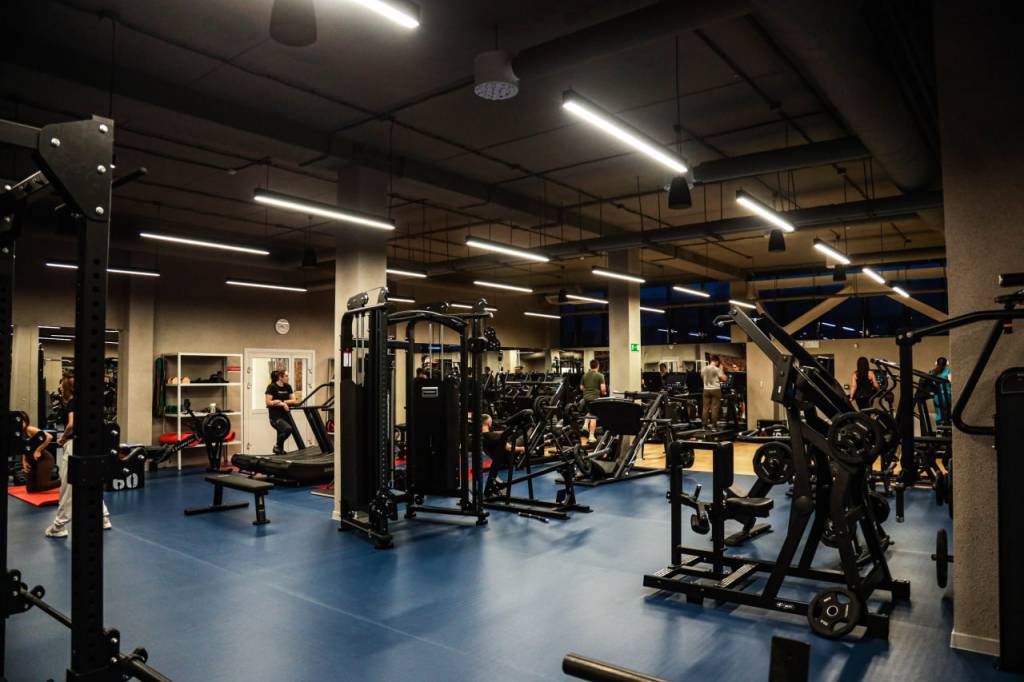

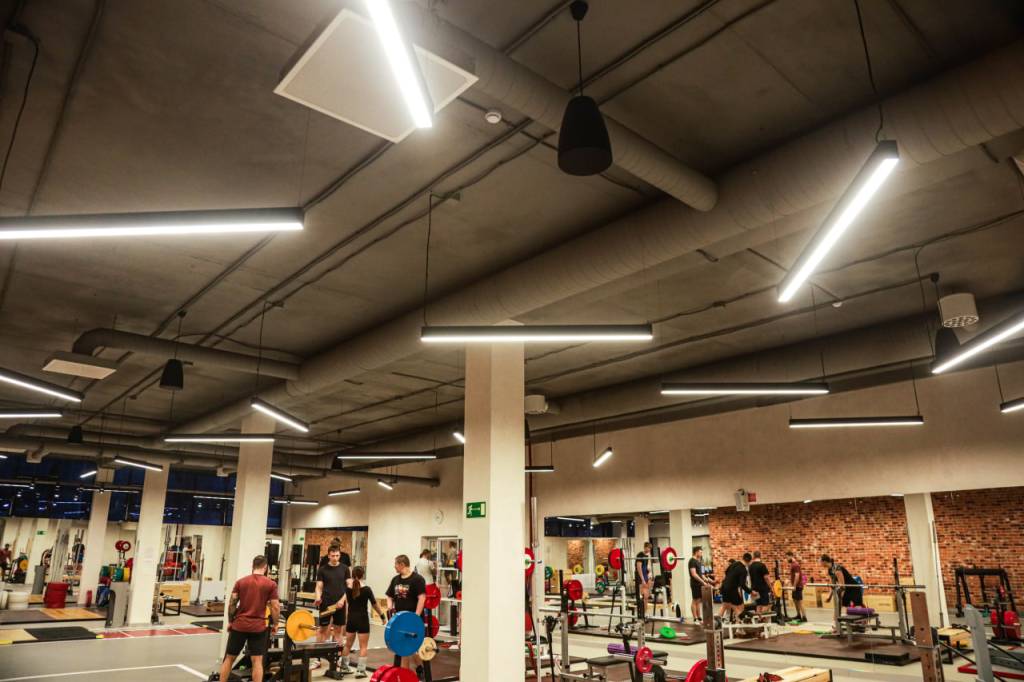

Залы бокса, тяжелой атлетики, тренажерный зал

Для этих помещений была спроектирована система фонового озвучивания и проведения занятий. В каждом помещении установлено по 12 подвесных акустических систем Audac ALTI6/B с усилителями Audac CAP424. Применены настенные панели Audac NWP320/B, обеспечивающие подключение внешних устройств по Bluetooth и XLR. Все сигналы консолидируются по сети Dante в аудиопроцессоре AUDAC LUNA-F, выполняющем маршрутизацию и обработку.

Этапы реализации

Работы выполнены в полном цикле: сбор и анализ исходных данных, разработка концепции, подготовка рабочего проекта и технических заданий смежникам, поставка оборудования, строительно-монтажные работы, пусконаладка, обучение персонала заказчика, ввод в эксплуатацию.

Дизайн и архитектура пространства

Проектирование велось в условиях отсутствия чистовой отделки, что потребовало координации с архитекторами для обеспечения закладных элементов и трассировки кабельных сетей. В универсальном зале световые фермы и акустические кластеры стали доминантными, но при этом функциональными элементами интерьера, подчеркивающими технологичность пространства. Для сохранения визуальной целостности интерьеров все технологические элементы (акустические системы, камеры, светильники) подбирались в цветовых решениях, соответствующих отделке помещений, а кабельные трассы спроектированы скрытыми от посетителя.
В малом зале акустические системы утоплены в подвесной потолок и не мешают визуальному восприятию татами. Настенные панели размещены в точках технологического доступа, удобных для подключения.

Уникальность и возможности развития

На объекте впервые в спортивных сооружениях ЯНАО применена автоматизированная система подвеса светового оборудования с управлением от 8 синхронизированных лебедок, оснащенных датчиками нагрузки и положения. Малый зал реализован с возможностью разделения на три акустически независимые зоны, что кратно повышает функциональную гибкость пространства.

Архитектура систем на базе процессоров Marani и AUDAC LUNA-F с поддержкой протокола Dante изначально закладывает возможность масштабирования без замены существующего ядра: это позволяет легко интегрировать дополнительные аудиозоны, объединять помещения в единую сеть для крупных мероприятий, а также устанавливать дополнительные системы видеотображения без изменения несущих конструкций. Мобильные комплекты для залов каратэ и дзюдо могут использоваться для выездных мероприятий, расширяя функционал Центра за пределы его стен.

Для удобства эксплуатации проведено обучение персонала заказчика и обеспечена возможность удаленного мониторинга и диагностики всех систем. Заложенные технические решения позволяют в перспективе адаптировать конфигурации под международные соревнования и интегрировать дополнительное оборудование по мере развития Центра.

Итоги проекта

Центр единоборств «Северный характер» — социально значимый объект для всего Ямало-Ненецкого автономного округа, сдан в эксплуатацию в сентябре 2025 года. Все системы функционируют в соответствии с техническим заданием, обеспечивая проведение мероприятий различного уровня. Персонал заказчика обучен работе с оборудованием.

В результате комплексного подхода создана многофункциональная звуковая и световая инфраструктура, объединившая мощную громкую и фоновую акустику, сложный постановочный свет и компьютеризированные системы подъема ферм в единый технологический комплекс.

Вячеслав Григорьев, директор Центра единоборств «Северный характер»: «Система работает безупречно, обеспечивая как спортивные мероприятия, так и культурные события и лекции».

Проект получил высокую оценку на уровне руководства региона: губернатор ЯНАО Дмитрий Артюхов и министр спорта ЯНАО Анатолий Артемов отметили значимость Центра для развития спорта на Севере.
