Мультимедиа для машиностроительного дивизиона корпорации Росатом

ЗАДАЧА

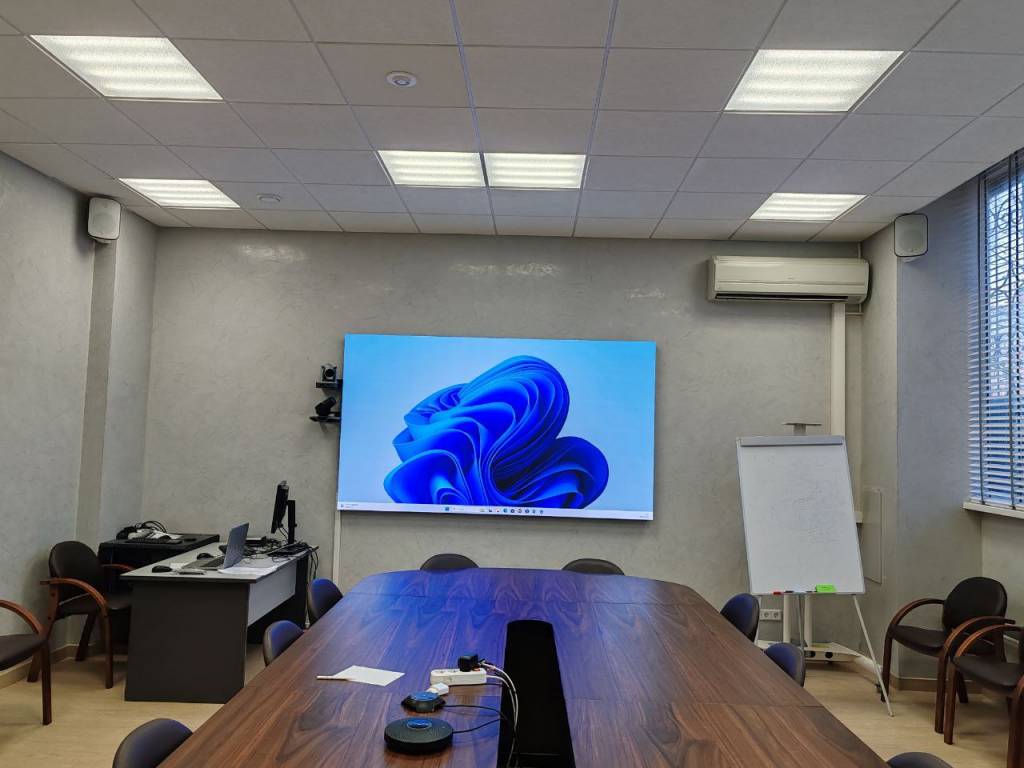

В рамках модернизации главного корпуса необходимо было выполнить комплексное мультимедийное оснащения четырех переговорных комнат и основного зала для мероприятий.

Необходимо было вписать мультимедийную систему в существующую инфраструктуру и обеспечить универсальность и удобство управления проведением мероприятий: от выступления местного танцевального коллектива и ВКС-мероприятий с иностранными клиентами до крупных конференций с участием первых лиц компаний и государственных служащих.

Важной деталью было то, что любой приглаженный гость с собственным оборудованием мог иметь прямой доступ к встроенным аудио-видео системам, развернутым в здании, в рамках соответствия регламентированной системы безопасности предприятия.

Задача включала проектирование, инсталляцию и интеграцию нескольких основных подсистем:

• Светодиодные экраны на сцене и в переговорных комнатах

• Звуковая подсистема для захвата, обработки и трансляции речи, звука из медиароликов, фонового звука и звука конференций

• Возможность одновременного управления 6 источников аудио и визуального контента в каждой переговорной

• Конференц-зал должен иметь возможность проводить самые разные по формату мероприятия, поэтому решение должно было обеспечивать гибкую аппаратную и программную трансформируемость и масштабируемость

• Обеспечение корпоративного ТВ на существующих и интегрированных мультимедиа-системах для информирования коллектива и гостей предприятия важной информацией

РЕШЕНИЕ

Решение включило в себя комплексную работу от проектирования и прокладки кабельных трасс до пусконаладки аппаратных комплексов и настройки ПО.

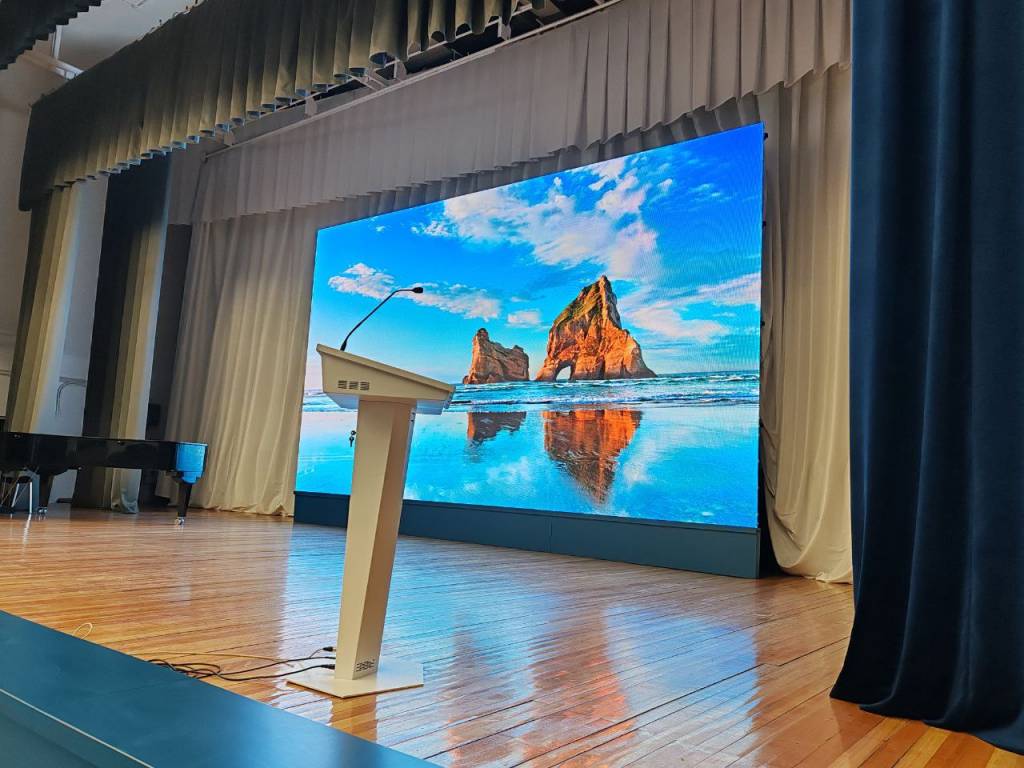

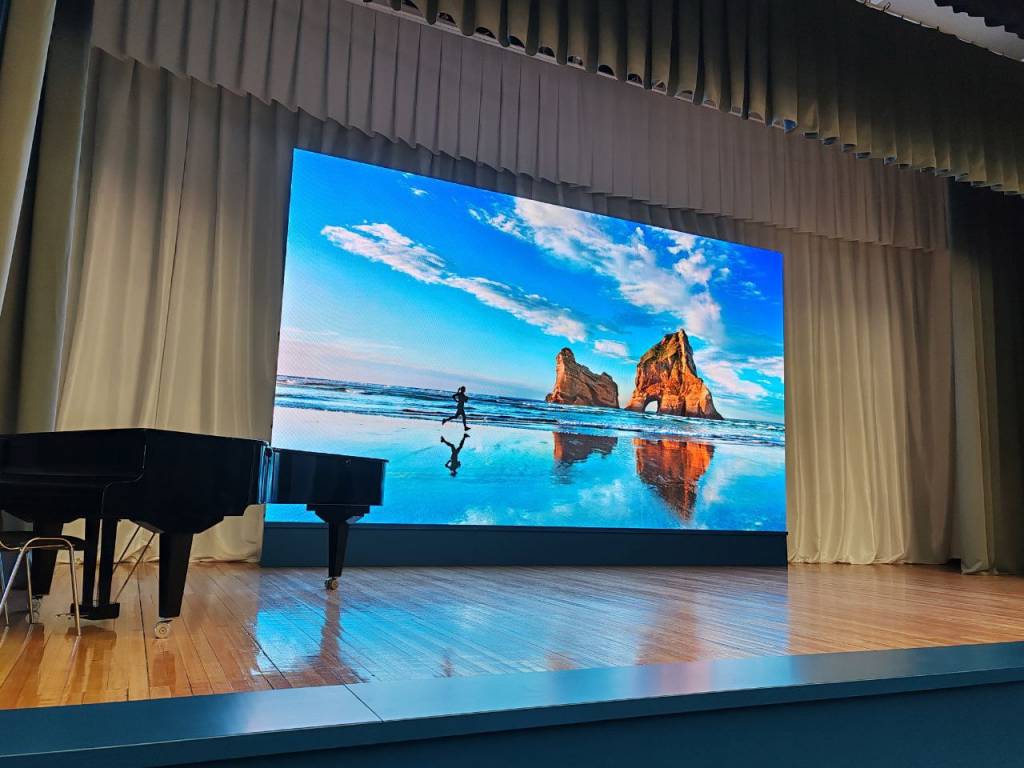

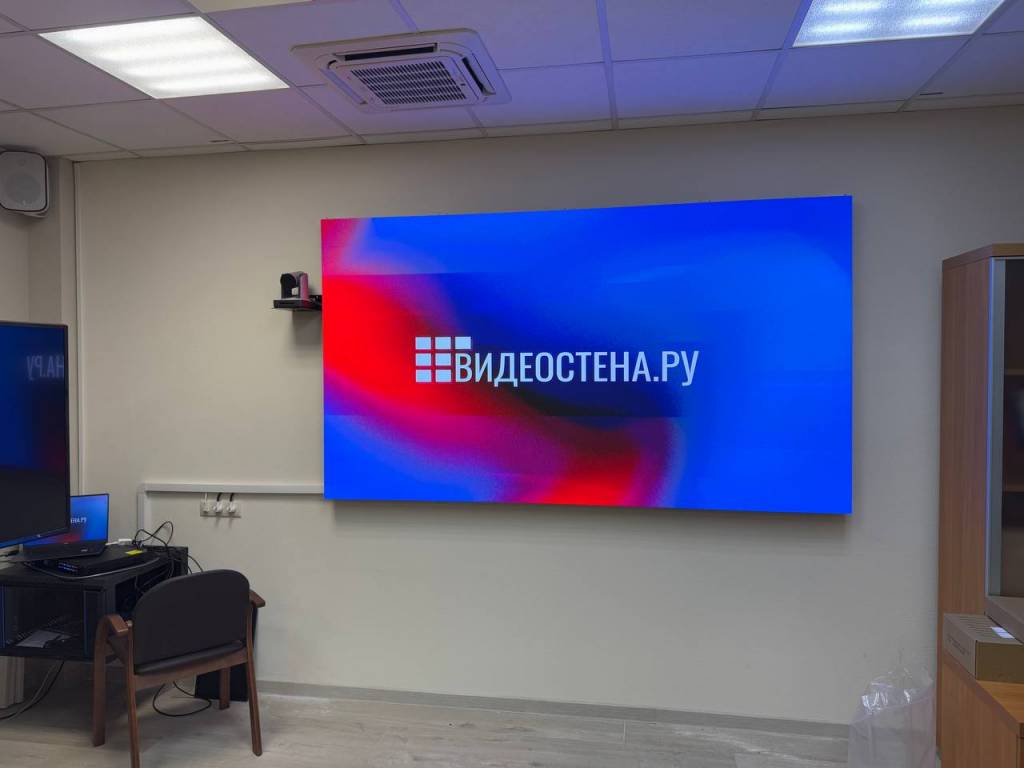

В качестве основных средств отображения были выбраны светодиодные FHD экраны Unilumin с системой управления Novastar (VX1000 и MCTRL600).

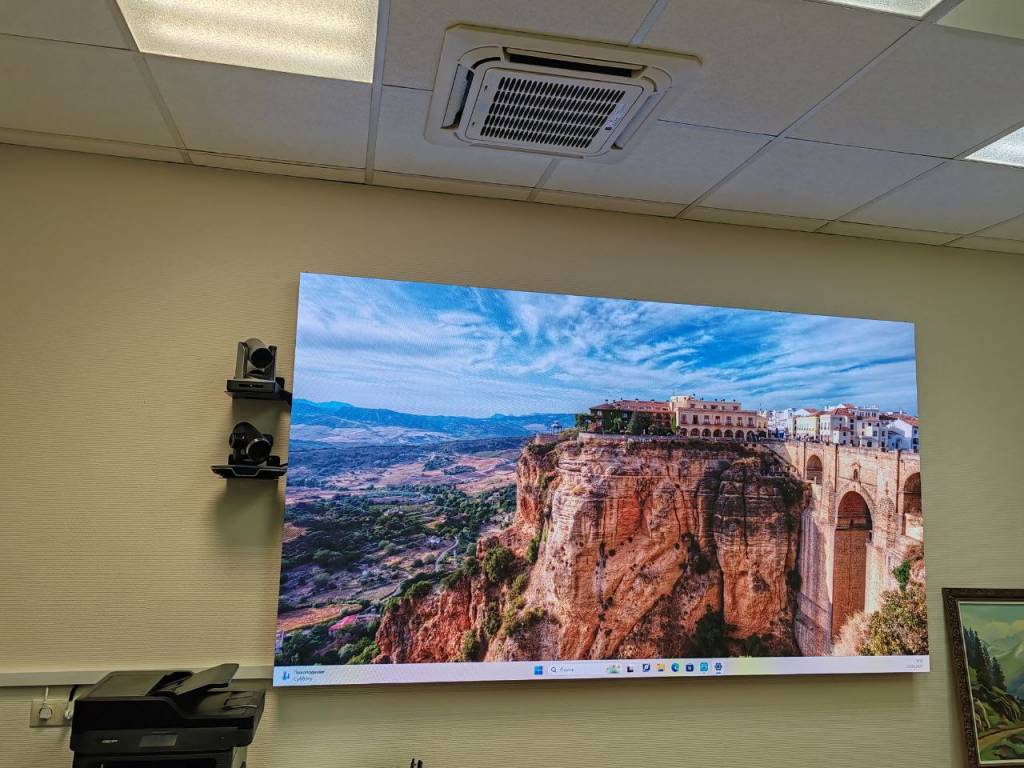

Для проведения ВКС, записи и трансляции мероприятий в интернет использовано 6 PoE PTZ-камер, установленные в разных точках переговорных комнат. Они изолированы в сети и управляются как физическим пультом, так и ПК оператора для быстрого переключения сценариев и положений. С камер снимается как IP-поток, так и HDMI-сигнал для обеспечения гибкости и повышения надежности системы.

Можно транслировать любые источники контента:

• установленную на сцене интерактивную трибуну

• контент с АРМ операторов

• ВКС-камеры

• принесенные гостями устройства

В звуковой системе были использованы акустические системы Intrend, а также интегрировано акустическое усиление звука в связке с имеющейся подсистемой клиента. Система громкоговорителей была смоделирована с помощью специализированного ПО для проектирования, чтобы добиться максимально эффективного звукового покрытия. Система разделена на зоны функционально, а также выставлены задержки между громкоговорителями, чтобы обеспечить ровную звуковую картину в любом месте конференц-зала.

Звукоинженеры предприятия выразили свои пожелания иметь возможность ручного оперативного управления звуком, поэтому в систему был заложен цифровой микшер с классическими физическими элементами управления, поэтому был установлен Behringer X32 в связке со стейджбоксом на сцене.

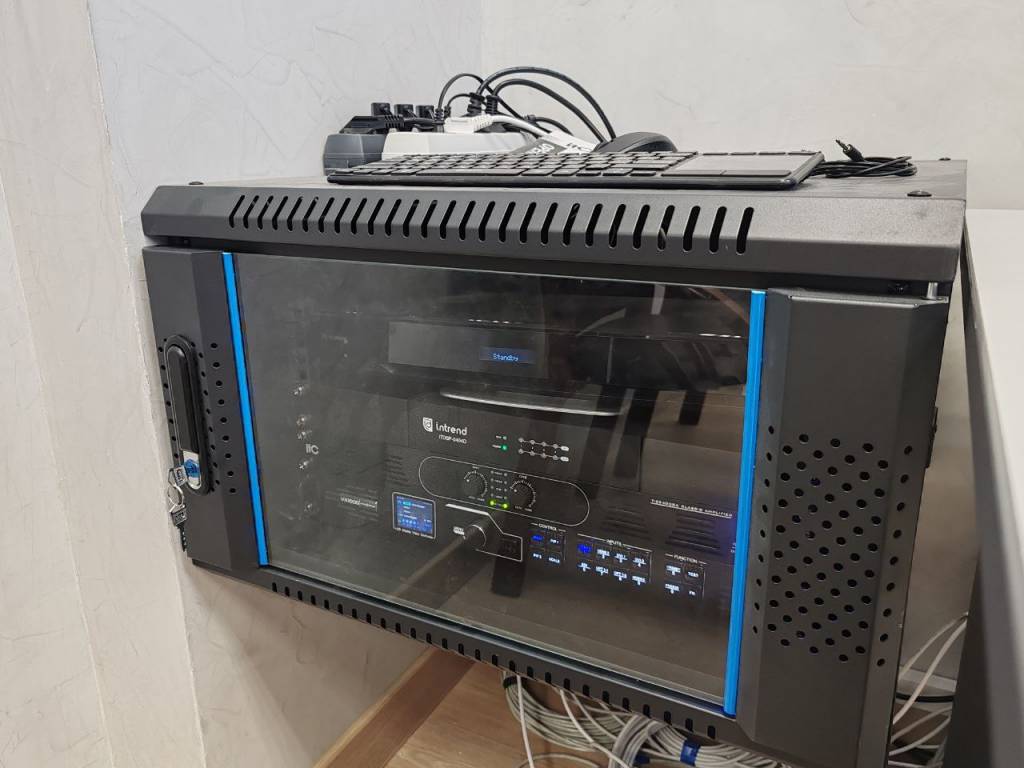

Все оборудование установлено в 4 RACK-шкафа: 3 скрытых рядом со столом оператора в переговорных, один во фронтальной части зала за кулисами сцены.

Коммутация реализована с помощь оптических линий, удлинителей HDMI по HDBaseT с использованием аналоговых линий для соединения акустических систем и усилителей с деэмбеддированием звука.

Важно было соблюсти требования по сетевой безопасности, поэтому все решения предполагают работу в выделенном сегменте локальной сети заказчика.

КРАТКАЯ СПЕЦИФИКАЦИЯ ИНТЕГРИРОВАННЫХ СИСТЕМ

• LED-экран Unilumin P1.2 (х2)

• LED-экран Unilumin P1.5

• LED-экран Unilumin P3.9

• Видеопроцессоры Novastar VX1000 и контроллер MCTRL600

• Цифровой микшер Behringer X32 Producer и стейджбокс S16

• Микрофоны и PTZ-камеры TrueConf

• Громкоговорители, усилители, интерфейсные удлинители, деэмбеддоры и сплиттеры Intrend

• АРМы ACER

• Медиаплееры Spinetix

• RACK-шкафы Wize

В итоге заказчик получил современное мультимедийное оснащение, отвечающее требованиям гибкости, масштабируемости и удобства, о котором мы уже успели получить хорошие отзывы в рамках эксплуатации и обслуживания.
