Конференц-зал трансформер для РУДН

ЗАКАЗЧИК

Российский Университет Дружбы Народов им. Патриса Лумумбы (РУДН) – один из крупнейших и известнейших университетов страны – постоянно улучшает инфраструктуру для обеспечения высокого уровня обучения студентов и работы сотрудников и ученых, уделяя большое значение цифровизации и современным решениям в области коммуникаций.

ЗАДАЧА

В рамках модернизации главного корпуса РУДН необходимо было выполнить комплексное мультимедийное оснащения конференц-зала трансформера. На месте нового конференц-зала раньше был склад, так что реализация объекта буквально начиналась с нуля.

Необходимо было органично вписать мультимедийную инфраструктуру в уже разработанный дизайн-проект и обеспечить универсальность и удобство управления проведением мероприятий, спектр которых для этого помещения предполагался самый широкий: от конференций с участием первых лиц до студенческой самодеятельности.

Важной деталью было то, что стены помещения должны были быть стеклянными с возможностью складывания так, что зал должен превращаться фактически в навес с прямым доступом на улицу, а также планировалась система складных кресельных рядов для формирования пространства свободного назначения. В связи с этим предъявлялись особые требования к оборудованию.

Задача включала проектирование, инсталляцию и интеграцию нескольких основных подсистем:

светодиодный экран на сцене
прозрачный голографический мобильный экран
система трансляции и управления контентом, в том числе с захватом изображения, удаленным управлением, проведением интерактивных мероприятий, конференций и др.
звуковая подсистема для захвата, обработки и трансляции речи, звука из медиароликов, фонового звука, музыки и звука конференций
система сценического освещения с удаленным управлением и сценариями для разных задач
система централизованного управления всем комплексом оборудования с помощью интерактивной панели и АРМ
конференц-зал должен иметь возможность проводить самые разные по формату мероприятия, поэтому решение должно было обеспечивать гибкую аппаратную и программную трансформируемость.

Отдельным пунктом можно выделить реализацию системы ВКС с использованием мобильного прозрачного экрана, призванной создать эффект присутствия человека.

РЕШЕНИЕ

Решение включило в себя комплексную работу от проектирования и прокладки кабельных трасс до пусконаладки аппаратных комплексов и настройки ПО.

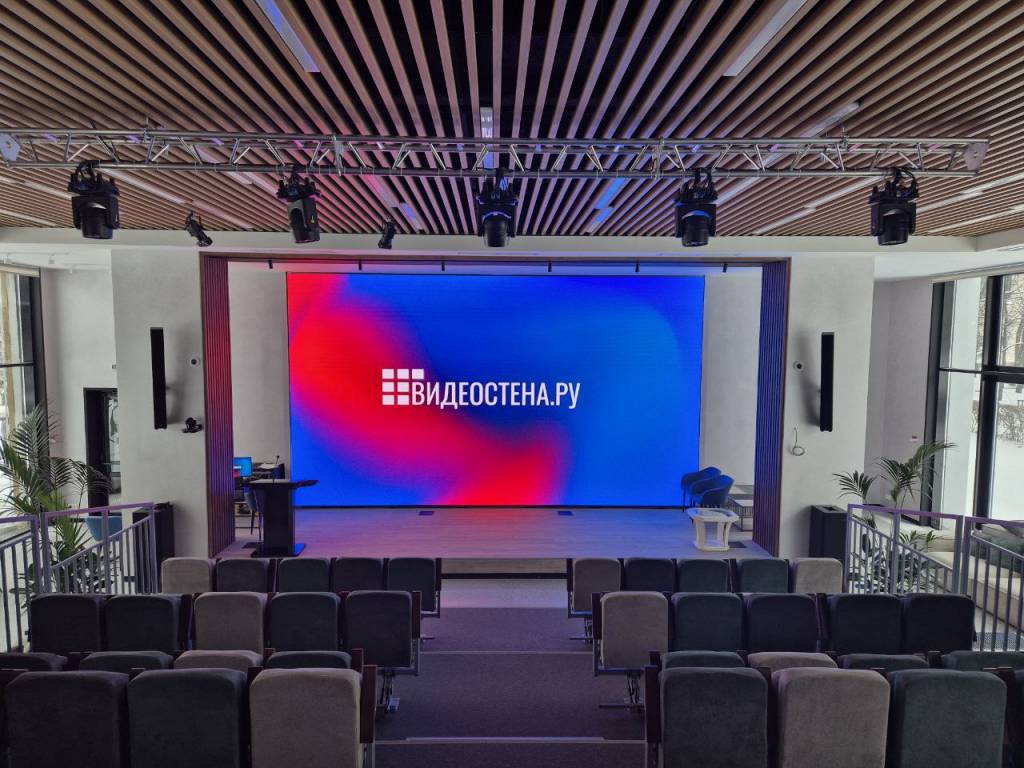

Основной экран

В качестве основного средства отображения был выбран светодиодный COB Экран Unilumin повышенной яркостью 1200 нит, так как в зал проникает солнечный свет с улицы. Технология COB была выбрана, помимо визуальной эстетичности также ввиду того, что такие экраны обладают более высокой, в сравнении с SMD, прочностью, а при проведении студенческих мероприятий, опасность повреждения поверхности экрана довольно высока – это подтверждал опыт эксплуатации других залов университета, где SMD-модули повреждались во время концертов.

Разрешение экрана составило 4K, что, в общем-то, уже стандарт по меркам сегодняшних реалий, и позволяет иметь запас по емкости на ближайшее будущее, а также эффектно преподносить контент.

Голографическая ВКС

Изюминкой конференц-зала является система видеоконференцсвязи с эффектом присутствия собеседника. Для ее реализации был использован мобильный прозрачный светодиодный экран Muxwave размером 2х2 м, на который транслируется изображение выступающего онлайн. При этом для того, чтобы реализовать эффект присутствия, необходимо было добиться прозрачности фона за фигурой человека – чтобы создавался эффект голограммы, как будто человек в полный рост действительно находится напротив собеседника. Этот мобильный экран планируется использовать в разных помещениях и даже городах присутствия РУДН.

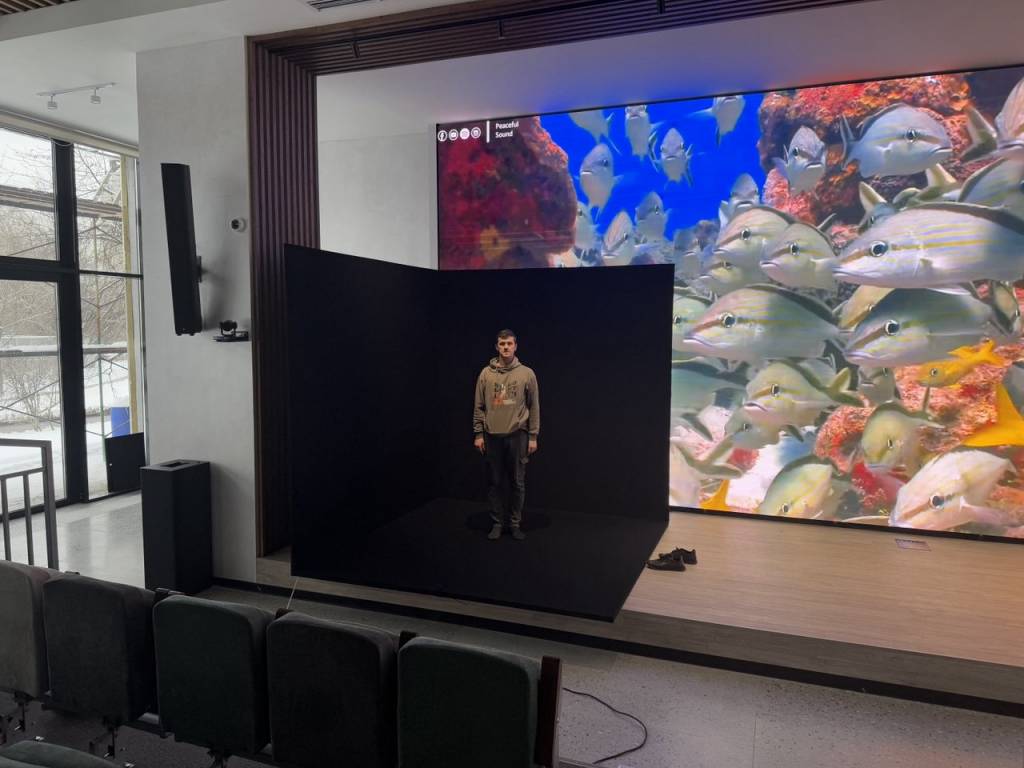

Чтобы добиться эффекта прозрачности, было необходимо максимально четко вырезать контур человека при съемке на камеру – для этого был спроектирован быстросборный видеофон с черной светопоглощающей тканью и система сценического освещения, способствующая правильному выделению фигуры спикера. Также был подобрана видеокамера с правильным фокусным расстоянием, обеспечивающая корректные пропорции человеческого тела при воспроизведении на экране. Захваченное с помощью камеры изображение обрабатывается видеосервером на базе ПО Resolume и передается на трансляцию на экран.

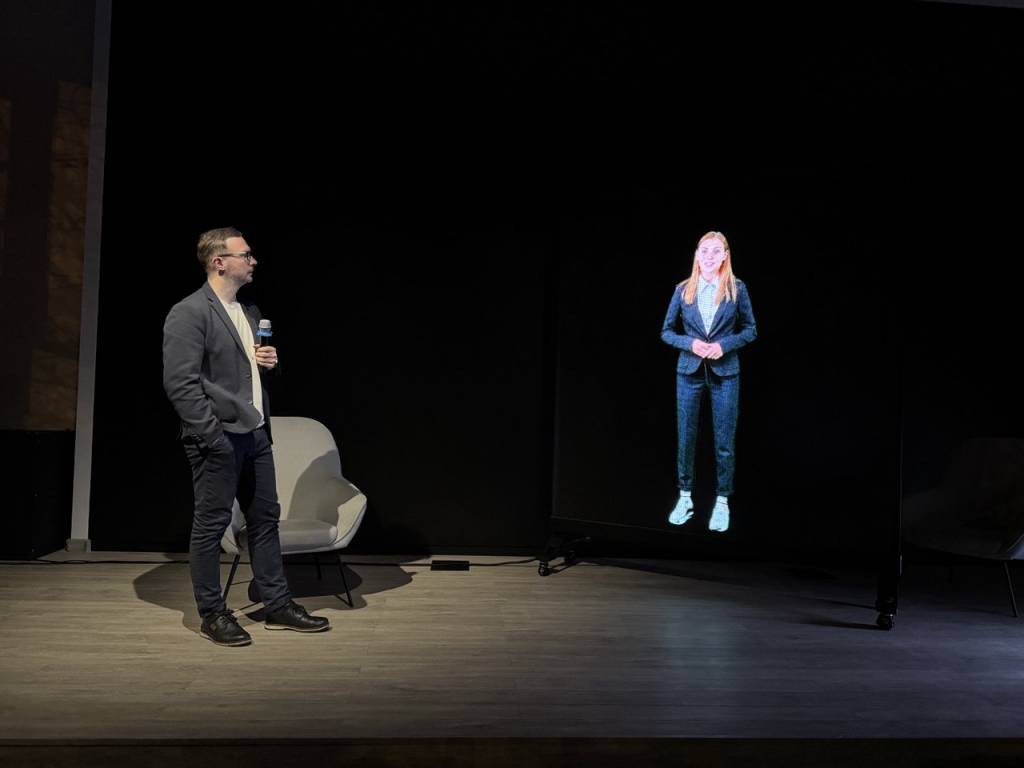

В итоге задача была реализована: выступающий в зале снимается на камеру и в режиме онлайн передается на мобильный прозрачный экран, находящийся в любом другом помещении. Таким образом создается эффект общения с живым человеком в полный реальный рост в режиме конференции.

ВКС и трансляция

Для проведения вкс, записи и трансляции мероприятий в интернет использовано 4 PoE PTZ-камеры, установленные в разных точках конференц-зала. Они объединены в общую систему и управляются как физическим пультом с джойстиком, так и панелью управления для быстрого переключения сценариев и положений. С камер снимается как IP-поток, так и HDMI-сигнал для обеспечения гибкости и повышения надежности системы.

Источники контента

Мы сделали зал, в котором можно транслировать на экран и забирать на трансляцию любые источники контента:

установленную на сцене интерактивную трибуну
контент с АРМ операторов
принесенные устройства, в т.ч. смартфоны и планшеты с помощью BYOD-системы

В качестве BYOD-системы использована система Kramer Via Connect. Она позволяет подключать беспроводным образом любые устройства, осуществлять модерацию контента и транслировать разделенный экран.

В качестве контроллера для светодиодного экрана применяется Novastar H5 с набором необходимых плат ввода-вывода, сигнал от которого передается к оптике с применением конвертеров Novastar.

Для расширения функционала управления контентом мы использовали дополнительный контроллер Forsite, ПО которого существенно расширяет возможности и повышает удобство эксплуатации комплекса.

Звук

Поскольку зал трансформируется под разные задачи, включая возможность сложить все кресельные ряды для проведения многолюдных мероприятий, звуковая система должна быть универсальной. Мы использовали акустические системы DS Proaudio: колонны, сайдфиллы, сабфуверы и сценические мониторы, и усилители DS Proaudio и Intrend. Система громкоговорителей была смоделирована с помощью специализированного ПО для проектирования, чтобы добиться максимально равномерного звукового покрытия. Система разделена на зоны функционально, а также выставлены задержки между громкоговорителями, чтобы обеспечить ровную звуковую картину в любом месте конференц-зала.

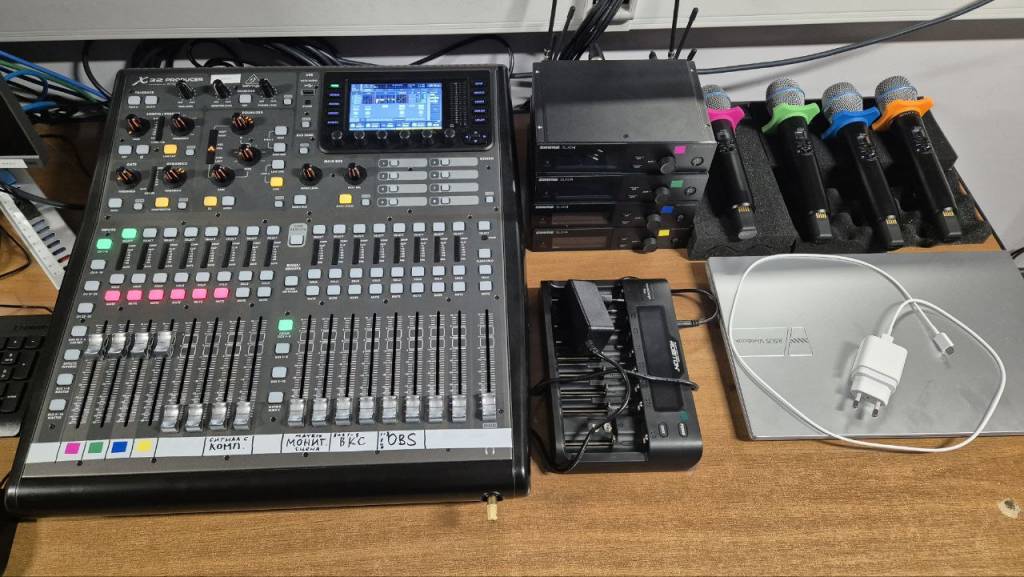

Звукоинженеры РУДН выразили свои пожелания иметь возможность ручное оперативное управление звуком, поэтому в систему был заложен цифровой микшер с классическими физическими элементами управления, поэтому был установлен Behringer X32 в связке со стейджбоксом на сцене для подключения дополнительных устройств при необходимости масштабировать систему.

Микрофонный парк собран на основе радиомикрофонов Shure.

Свет

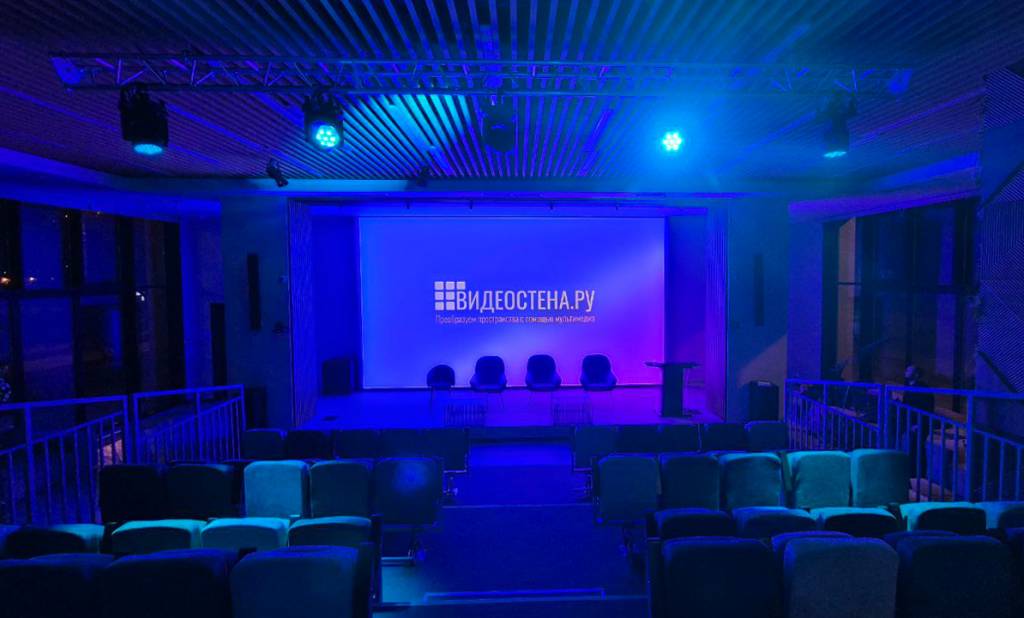

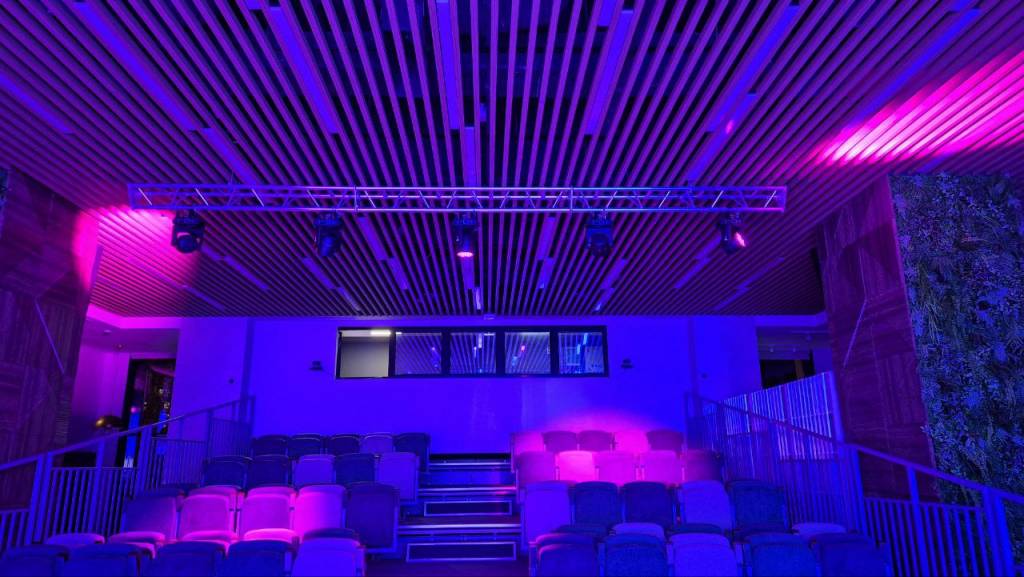

Сценическое освещение выполняет на объекте сразу три задачи: общая подсветка выступающих на сцене, фоновое динамическое RGB-освещение мероприятий и обеспечение подсветки контура для качественного изображения для передачи на прозрачный экран. Было использовано осветительное оборудование I-Lighting с управлением по DMX с отдельного АРМ и панели управления.

Коммутация и управление

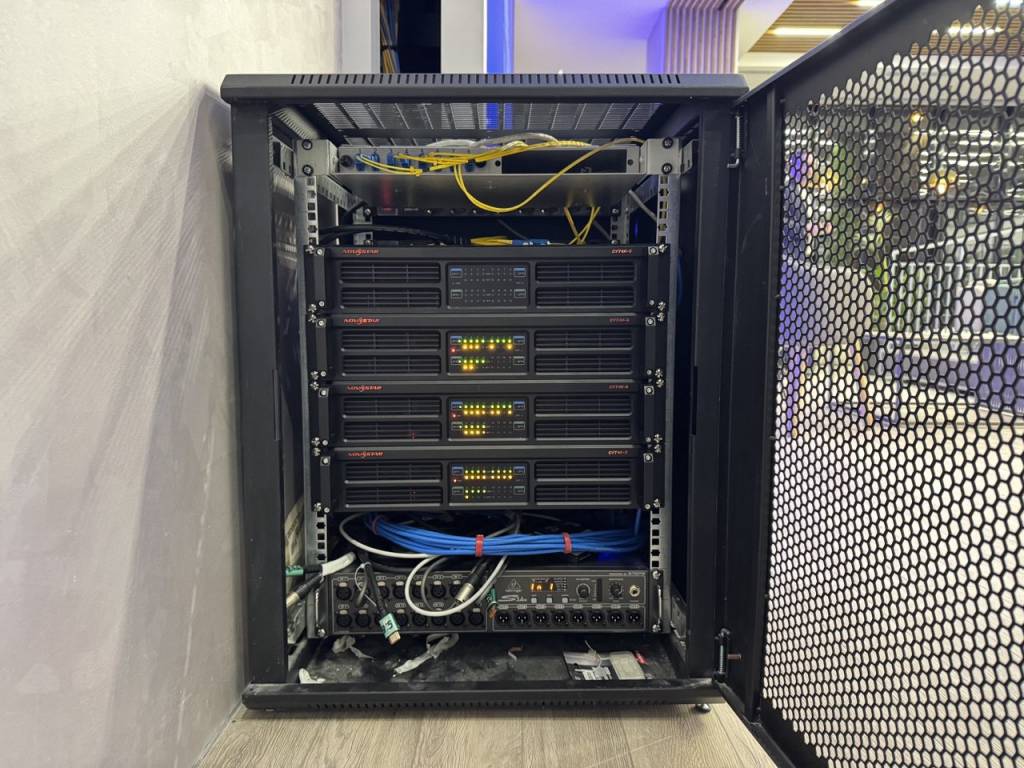

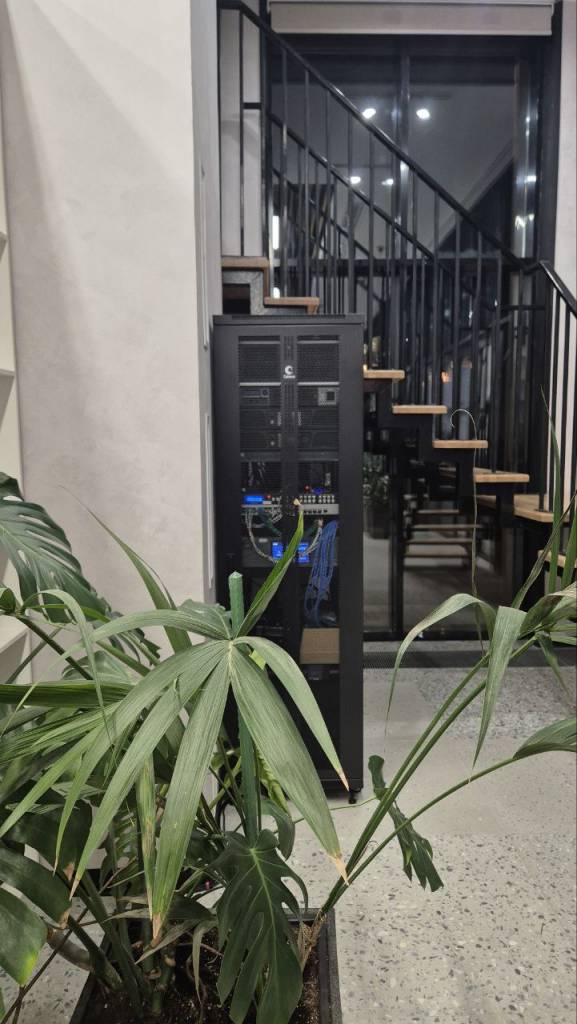

Все оборудование установлено в 2 шкафа: один скрытый рядом со сценой, один основной в тыльной части зала вдали от посетителей. Коммутация реализована с помощь оптических линий, удлинителей HDMI по HDBaseT с использованием аналоговых линий для соединения акустических систем и усилителей.

Все источники и приемники контента объединяются в единую систему с помощью HDMI-матрицы Intrend со встроенным деэмбеддированием звука.

Конечно, управлять такой сложной системой «по кусочкам» не удобно, поэтому мы использовали решение Kramer Control на основе контроллера Kramer SL-280 с панелью управления и запрограммировали его на удобное взаимодействие с элементами системы, создав соответствующий интерфейс. Таким образом у операторов есть возможность выбирать готовые сценарии работы зала, а также управлять различными его элементами из одного интерфейса.

Важно было соблюсти требования по сетевой безопасности, поэтому все решения предполагают работу в выделенном сегменте локальной сети заказчика без необходимости выхода в интернет.

КРАТКАЯ СПЕЦИФИКАЦИЯ ИНТЕГРИРОВАННЫХ СИСТЕМ

LED-экран Unilumin P1.5
LED-экран Muxwave P3.9
Наборные видеопроцессоры Novastar H5 и Forsite WS
Цифровой микшер Behringer X32 Producer и стейджбокс S16 с платами расширения
Микрофоны и радиосистемы Shure SLX
Громкоговорители DS Proaudio PLR TOP, SUB, MCX,
Усилители DS Proaudio DA2 и Intrend ITAMP

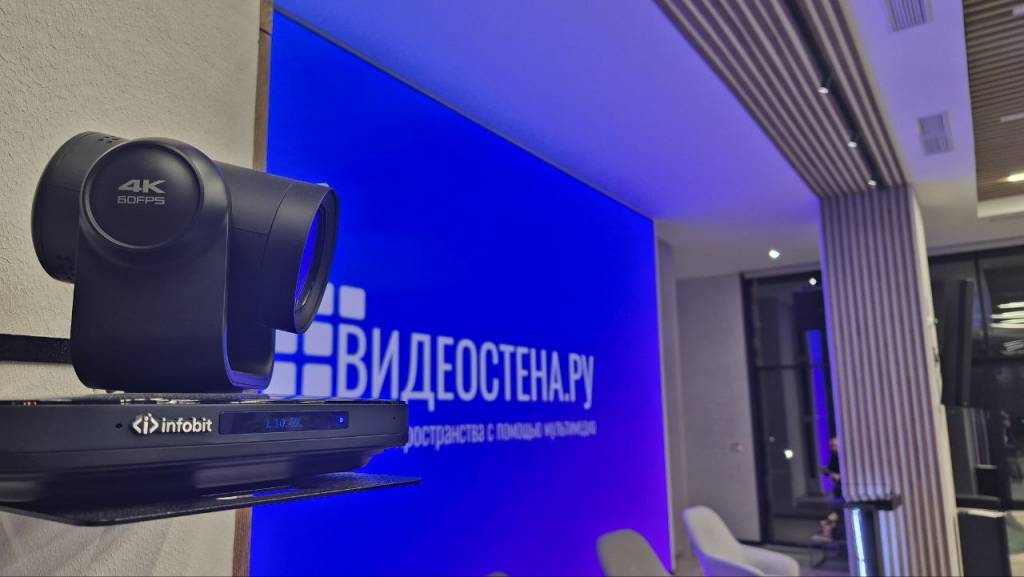

PTZ-камеры Infobit P20
Пульт управления камерами Infobit J10
Интерфейсные удлинители Intrend ITET
Видеокоммутаторы и сплиттеры Intrend
Контроллер Kramer SL-280
Сетевое оборудование Huawei
Осветительное оборудование I-Lighting
АРМы Lenovo
Сценические лючки Wize WRTS

Итоги

Самым главным для нашей компании всегда являлось общение с заказчиком на понятном ему языке и конечное удобство эксплуатации, когда одинаково приятно и удобно всем: и посетителям зала, и эксплуатирующим сотрудникам. Также мы уделяем большое внимание эстетической составляющей проекта, поэтому всегда заботимся об аккуратности и соблюдении дизайнерских решений. Эти подходы позволили заказчику в результате получить красивый, многофункциональный зал-трансформер с новаторскими решениями, который уже успели облюбовать сотрудники и студенты университета – очередь на бронирование мероприятий и количество селфи студентов в этом зале тому подтверждение.
