Арт-резиденция «Пур», Тарко-Сале, ЯНАО. Tegratech

Номинация «Лучший интеграционный проект в сфере государственных объектов»

Премиальное решение

TEGRATECH

190020, г. Санкт-Петербург, пр. Старо-Петергофский, 30, корп. 1, лит. А

https://tegratech.ru/

Арт-резиденция «Пур», Тарко-Сале, ЯНАО

Название проекта: Арт-резиденция «Пур», г. Тарко-Сале, ЯНАО

Примерная стоимость: 118 млн рублей

Компания-интегратор: компания Тегратек

Другие компании, привлеченные к работе над проектом — нет

Дата начала: проработка началась в ноябре 2023 года

Дата реализации: июнь — декабрь 2024

Этапы реализации: разработка спецификации, проектирование, черновой монтаж, чистовой монтаж, пуско-наладочные работы, обучение персонала, написание инструкций.

Сложности, возникшие при реализации:

1. Ограниченное время на пуско-наладочные работы.

2. Большое количество помещений (более 30 пространств) с индивидуальным дизайном, требовалось несколько этапов проверки оборудования, чтобы все корректно работало с учетом особенностей отделки разных помещений.

Возможность развития проекта после реализации (возможность интеграции в проект дополнительного оборудования):

Предусмотрена возможность интеграции в проект дополнительного оборудования. Например, система DS на Spinetix свободно масштабируется, также предусмотрены дополнительные возможности и по фоновому звуку, построенному с использованием протокола Dante. Кроме того, каждый отдельный зал имеет возможность дооснащения по свету, звуку и видео.

Основные задачи проекта:

1. Способствовать реализации важного проекта государственной программы по поддержке молодежных инициатив и развитию региональной инфраструктуры.

2. Мультимедийное оснащение «под ключ» 30 помещений арт-резиденции, в т.ч. профессиональным оборудованием для самореализации молодежи (студия звуко-записи, FabLab-мастерская, швейный коворкинг и др.).

3. Создание высокотехнологичного пространства, точки притяжения целевой аудитории разного возраста с широким спектром интересов.

Требования заказчика:

1. Создание масштабной цифровой эко-системы, точки притяжения и развития культурного, образовательного и делового потенциала региона.

2. Создание уникального пространства, которое легко трансформируется под форматы разноплановых событий и количество участников.

3. Оснащение трехэтажного пространства профессиональным цифровым оборудованием и мультимедийными решениями, которые делает его одним из самых современных и технологичных объектов в регионе.

Краткая техническая спецификация интегрированных систем (оборудования)

Первый этаж — площадка для мероприятий разного формата

На первом этаже современного здания располагается все необходимое для проведения мероприятий: просторный холл, универсальный зал, арт-пространство со сценой, а также места для обеспечения разнообразного досуга — детская зона, салон красоты, кофепойнт, магазин, боулинг и бургерная.

Первый этаж спроектирован таким образом, чтобы проводить разнообразные мероприятия, начиная от диско-вечеринок, концертов и выставок, заканчивая образовательными лекциями, конференциями, интеллектуальными играми. Основное внимание уделено качественному звуковому и визуальному сопровождению. Общий фоновый звук покрывает все 3 этажа и имеет как централизованное, так и локальное управление в зонах с настенных панелей, осуществляемое либо с планшета, либо с операторского места.

Пространство оборудовано LED-экранами, создавая динамичную визуальную среду, которая может оперативно трансформироваться под формат различных мероприятий. Кроме того, экраны позволяют обыграть архитектурное строение помещений таким образом, чтобы эффектно подчеркнуть его особенности, контент на всех экранах холла выводится синхронизировано.

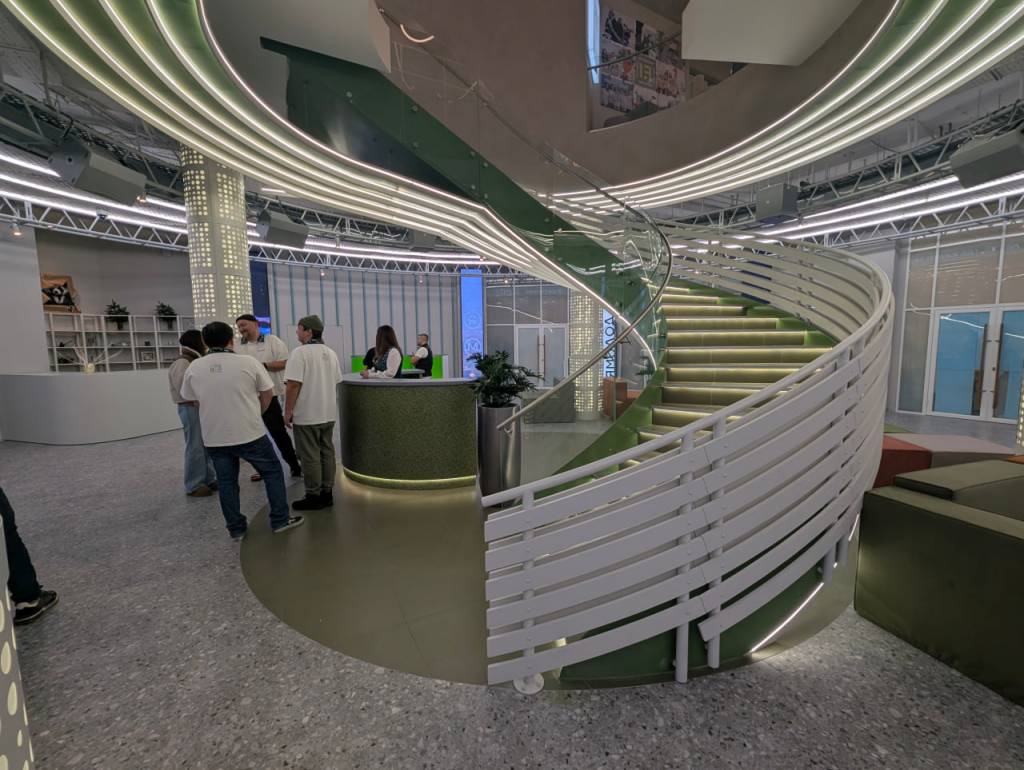

Холл

Холл оснащен 8 светодиодными экранами, которые обрамляют колонны, в центральной части под потолком расположен светодиодный круговой экран. Холл оснащен точками подключения для приглашенного диджея как к системе громкого звука, так и к системе фонового звучания во всем здании. Видеоизображение на колоннах и круговом экране может быть как единой картинкой для помещения (разбитой на 8 вертикальных фрагментов), так и индивидуальным контентом для каждой из систем отображения.

Система Digital Signage на базе Spinetix с лицензией Systems обладает функционалом синхронизации светодиодных экранов, и выводом нативного разрешения пиксель в пиксель. Для управления комплексом используется ПК с лицензией Elementi M. Проектом предусмотрены 6 плееров iQnetiX EMP-III для системы Digital Signage, которые устанавливаются к LED-экранам.

Звуковое оборудование фойе для pre-party представлено акустическими системами AUDAC: установлены 8 двухполосных колонок AUDAC VEXO110/W и 4 инсталляционных сабвуфера AUDAC BASO12/W — все акустические системы выполнены в единой цветовой гамме.

Предусмотрены усилители мощности AUDAC SMQ750 с DSP и установленными картами DANTE.

Для подключения DJ в фойе предусмотрена настенная панель подключения AUDAC NWP320 с 2 x XLR + 3.5 mm jack + BT 4 CH.

Решения для центрального управления звуком: используется AUDAC LUNA-U аудио матричный процессор с интерфейсом DANTE, позволяет управлять громкостью в зонах с персонального компьютера оператора, iPad и настенных контроллеров AUDAC NCP105/W. Для централизованного распределения контента предусмотрен плеер AUDAC XMP44 с платой Dante и платами USB плеера AUDAC MMP40. Данная эко-система, построенная на бренде AUDAC, позволяет управлять с единого интерфейса оператора плейлистами с музыкой, регулировкой громкости в зонах и выбором источника сигнала в зону. Благодаря протоколу Dante систему легко масштабировать и изменять под разные задачи.

Холл — это то пространство, которое задает тон всему мероприятию и первое впечатление, которое остается на всю жизнь.

Арт-пространство со сценой

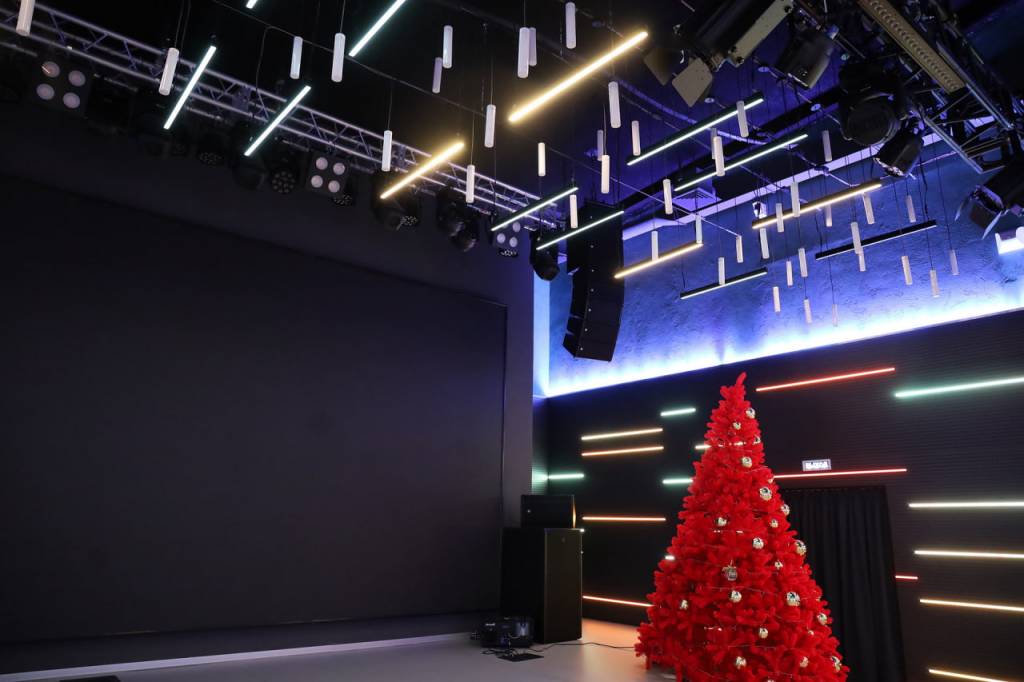

Предусмотрено оснащение сцены светом с меньшим количеством динамических приборов и с большим количеством статических заливок; светодиодным экраном размером 4,16×2,4 м; звуковой системой и центральным управлением всеми системами.

Световое оборудование, сочетающее статические заливки и точечные динамические эффекты, создаёт уникальную атмосферу для любого мероприятия. Центральное управление всеми системами позволяет оператору легко адаптировать пространство под различные форматы событий, от деловых встреч до творческих презентаций.

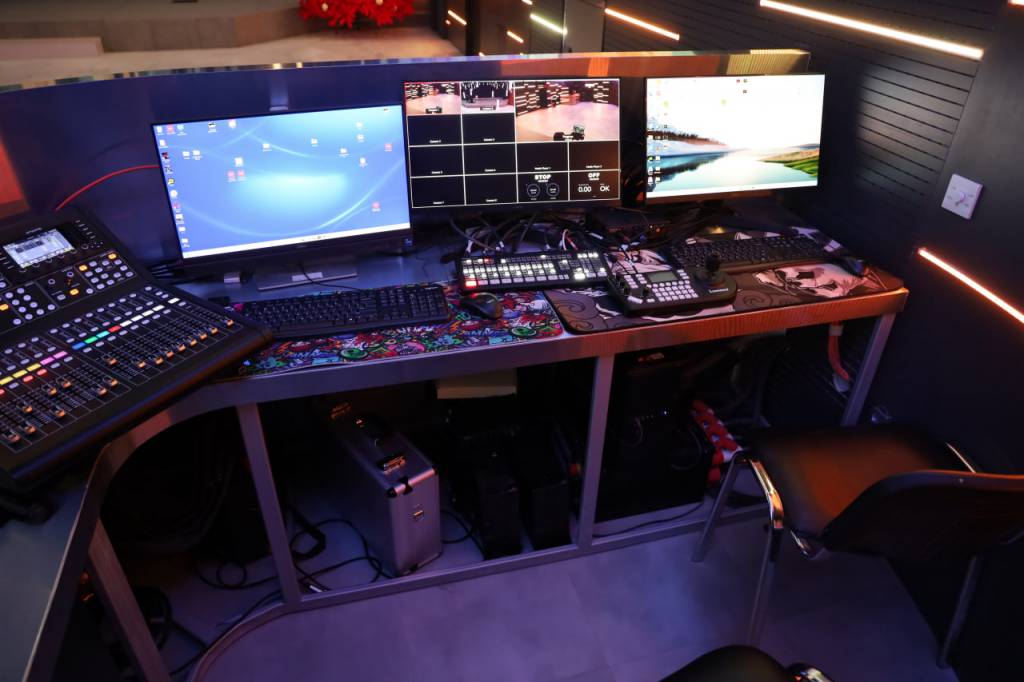

Кроме того, наличие камер для видеоконференций и системы записи делает возможным проведение онлайн-трансляций, расширяя границы взаимодействия с аудиторией. Арт-пространство — это место, где технологии встречаются с креативностью, создавая идеальные условия для реализации самых смелых идей.

Арт-пространство со сценой — это сердце культурной жизни здания, место, где искусство оживает и вдохновляет.

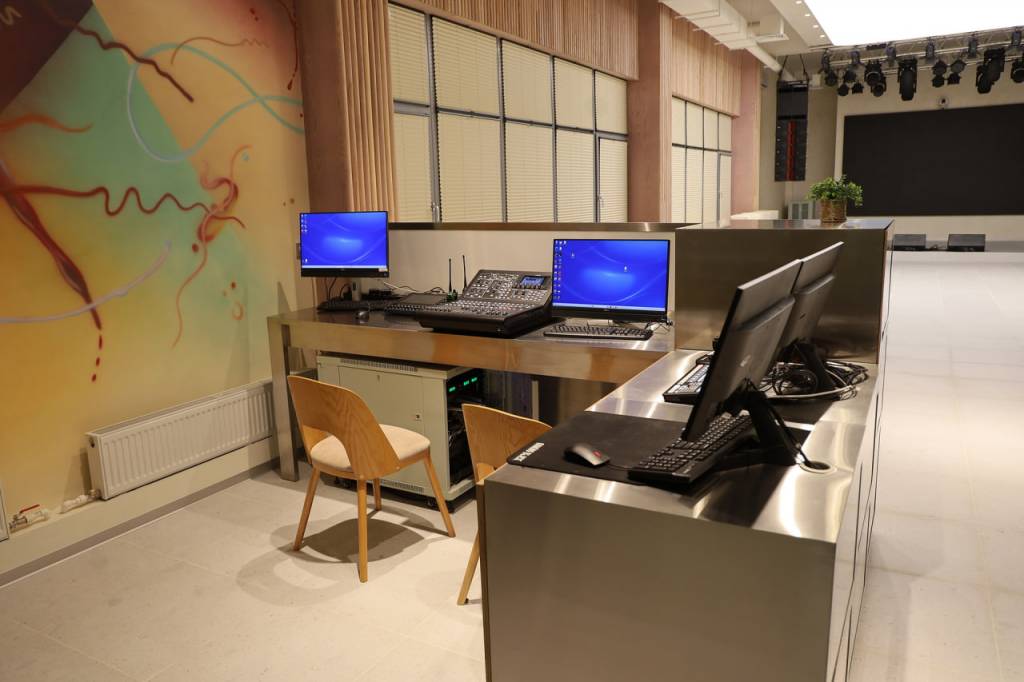

Универсальный зал

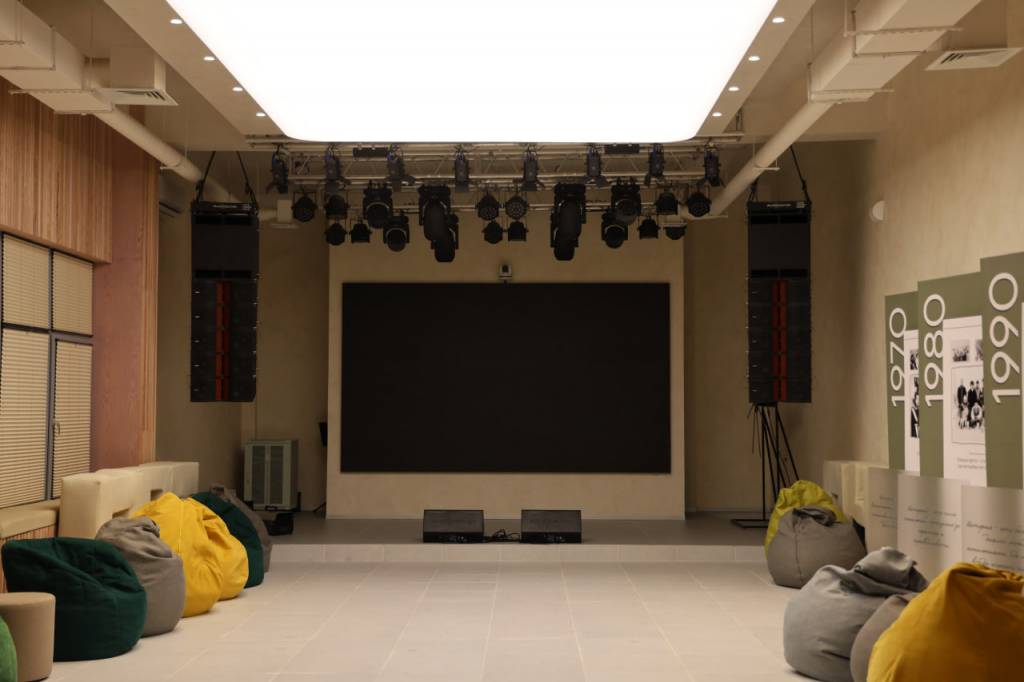

Универсальный зал предназначен для проведения мероприятий, концертов, постановок различного формата. Помещение оснащено светодиодным экраном, линейным звуковым массивом с сабвуферами, сценическим светом и необходимым микрофонным парком.

Оснащен 8×3,52 метровым светодиодным экраном. Предусмотрены IP-камеры Lumens VC-A51PW с FullHD разрешением, 20-кратным оптическим зумом, система записи и трансляции.

Звуковое оборудование представляет собой активные двухполосные АС RCF HDL 26-A , сабвуферы RCF HDL 35-AS и сценические мониторы. При необходимости для диско-вечеринок и концертов добавляются RCF SUB 8008-AS.

Установлен цифровой микшер MIDAS M32R LIVE: 16 микрофонных входов, 32 канала, 17 фейдеров, 8 FX.

Световое оборудование универсального зала — преобладают динамические приборы Anzhee PRO PHOENIX, BSW 200 и Anzhee PRO PHOENIX, B-EYE 760z, а так же небольшое количество статических приборов Anzhee PRO Fresnel 200 ZOOM и PROCBET P7×40 RGBW ZOOM и приборов эффектов PROCBET BL4×100, PROCBET STROBE BAR 800 RGBW Anzhee Haze 1200.

Так же в комплекс светового оформления зала подключена архитектурная подсветка, и предусмотрена её работа как с основным сценическим комплексом, так и самостоятельная.

Универсальный зал — это многофункциональное пространство, где каждое событие получает свой уникальный стиль и атмосферу
Магазин с локальной символикой имеет систему фоновой подзвучки для создания настроения.

Магазин — не просто место для покупок, а зона, где каждый элемент декора рассказывает историю местной культуры.
Детская зона оборудована ЖК-панелью для развлечения маленьких посетителей.

Детская зона — рай для малышей, где игры и развлечения способствуют их социальному и творческому развитию.
Бургерная оснащена фоновым звуком с локальным и центральным управлением, светодиодной бегущей строкой.

Бургерная — это не только вкусная еда, но и место, где можно насладиться атмосферой.
Боулинг-центр оборудован светодиодным экраном размером 9,6м на 2,4м подключенным к Spinetix, и фоновым звуком. Так же в зале можно проводить локальные мероприятия со своим звуком и видео рядом.

Боулинг-центр — это место для активного отдыха и развлечений, где друзья и семьи собираются вместе, чтобы провести время в веселой и динамичной обстановке.

Второй этаж — площадка для образовательной и творческой деятельности

Второй этаж здания предназначен для творческой и образовательной деятельности, обеспечивая пространство и оборудование для креативных направлений. Здесь располагаются: студия звукозаписи, монтажная и съемочный павильон, лаборатория 3D печати, а также художественная мастерская, швейный коворкинг для рукодельниц и кабинет психолога.

Помещения оборудованы интерактивными дисплеями Samsung FLIP, которые идеально подходят для проведения тренингов, мастер-классов и других образовательных мероприятий, а также ЖК-панелями.

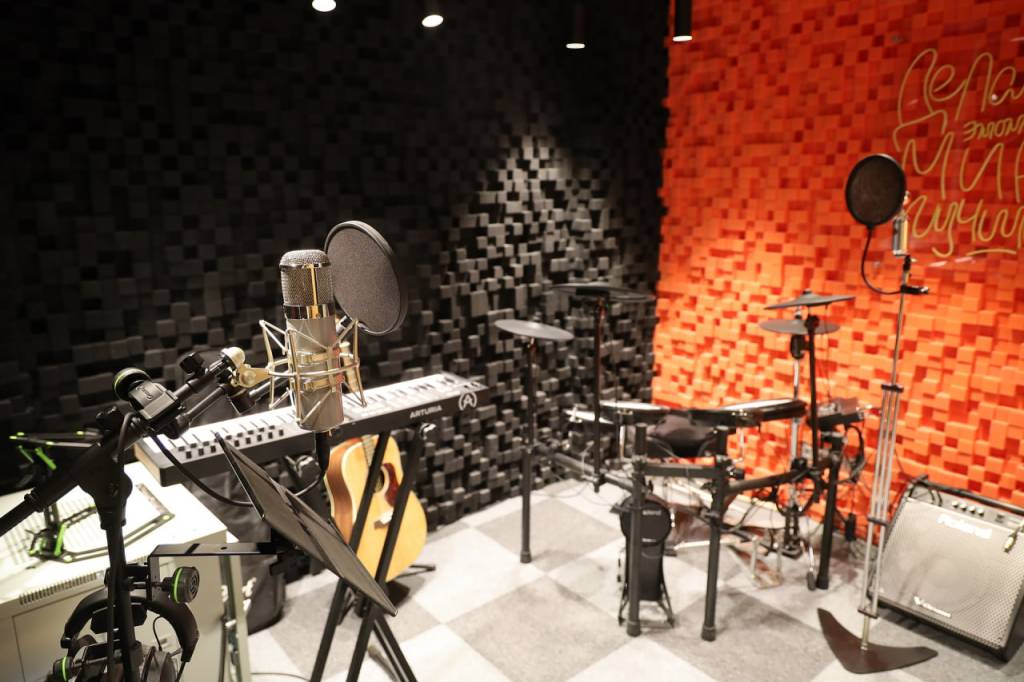

Студия звукозаписи оснащена виниловым проигрывателем PIONEER PLX-1000-K, проигрывателем PIONEER XDJ-1000 MK2, DJ проигрывателем PIONEER DJM-750MK2, DJ-микшером и электронной ударной установкой ROLAND TD-17KVX2.

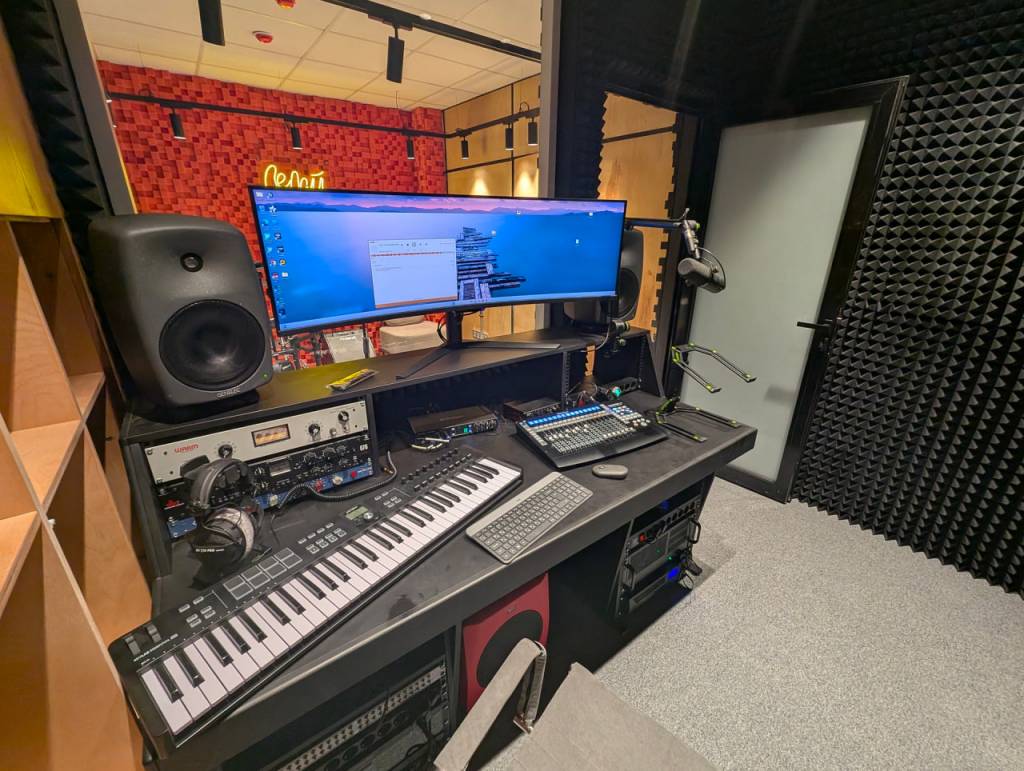

В качестве ядра системы выступает ПК оператора с ПО , звуковая карта Universal Audio Apollo x4 Heritage Edition , мониторная система Genelec, все центральное оборудование установлено в кастомизированный стол оператора.

Предусмотрены аналоговые приборы обработки звука WARM AUDIO WA-2A оптический компрессор, DBX 676 ламповый одноканальный микрофонный предусилитель/компрессор, патчбэй для коммутации, для оперативного управления в ПО PreSonus FaderPort 16 и тд.

Для записи предусмотрены GOODFLY U47, GOODFLY 1073 2 Channels и другие. Для защиты оборудования и фильтрации от помех Powergrip YG-3.

Профессиональные инструменты для записи и редактирования музыки, позволяют создавать качественные аудиозаписи, поддерживают многоканальный звук и подключение внешних устройств.

В студии предусмотрено все необходимое для записи видеороликов и проведения подкастов.

Студия звукозаписи — это творческая лаборатория, где музыкальные мечты превращаются в реальность, предоставляя музыкантам все необходимое для реализации их артистического потенциала.
В съемочном павильоне предусмотрена локация для записи подкастов и система подъема фонов. Свет мобильный для фото и видео съемки, камеры Sony со всем необходимым для работы (объективы, карты памяти, аккумуляторы, накамерные мониторы, стабилизаторы, штативы, и тд.).

Съемочный павильон — это многофункциональное пространство, где каждый может стать режиссером своего проекта, от видеоуроков до полномасштабных кинопроизводств.

Художественная мастерская и кабинет психолога — функциональные пространства, в которых предусмотрены средства отображения, для презентации, роликов и тд.

Художественная мастерская и кабинет психолога — это зоны спокойствия и креативности, где каждый может найти уголок для самовыражения и личностного роста.

FabLab-мастерская

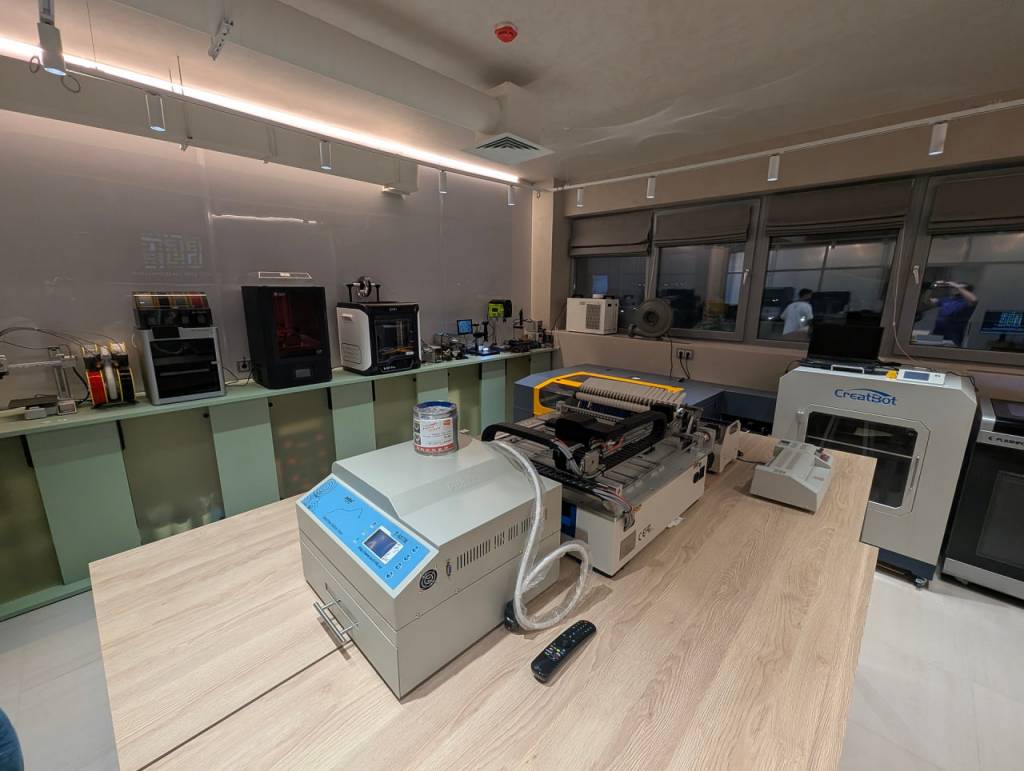

Лаборатория оснащена всем необходимым современным оборудованием для моделирования и прототипирования как простых физических объектов, так и радиоэлектронных устройств, включая элементы корпуса.

Отличительными особенностями мастерской являются: 3D-принтер (FDM) CreatBot D600 Pro промышленного уровня c камерой большого размера (600×600×600 мм, с сушкой пластмассы и подогревом рабочего объема), лазерный станок Taulaser 1070C для раскроя и гравировки листовых материалов (картон, пластмассы, фанера, ткань) с высокоточными и быстрыми сервоприводами (мощность лазерной трубки 130 Вт, станок оснащён сотовым столом с механизмом подъема и системой охлаждения), фотополимерными принтерами Elegoo Saturn 3 Ultra 12k для максимально точного воспроизводства моделей. Фрезерная обработка материалов доступна за счет станка с ЧПУ Roland Modela MDX-50 с дополнительной поворотной осью.

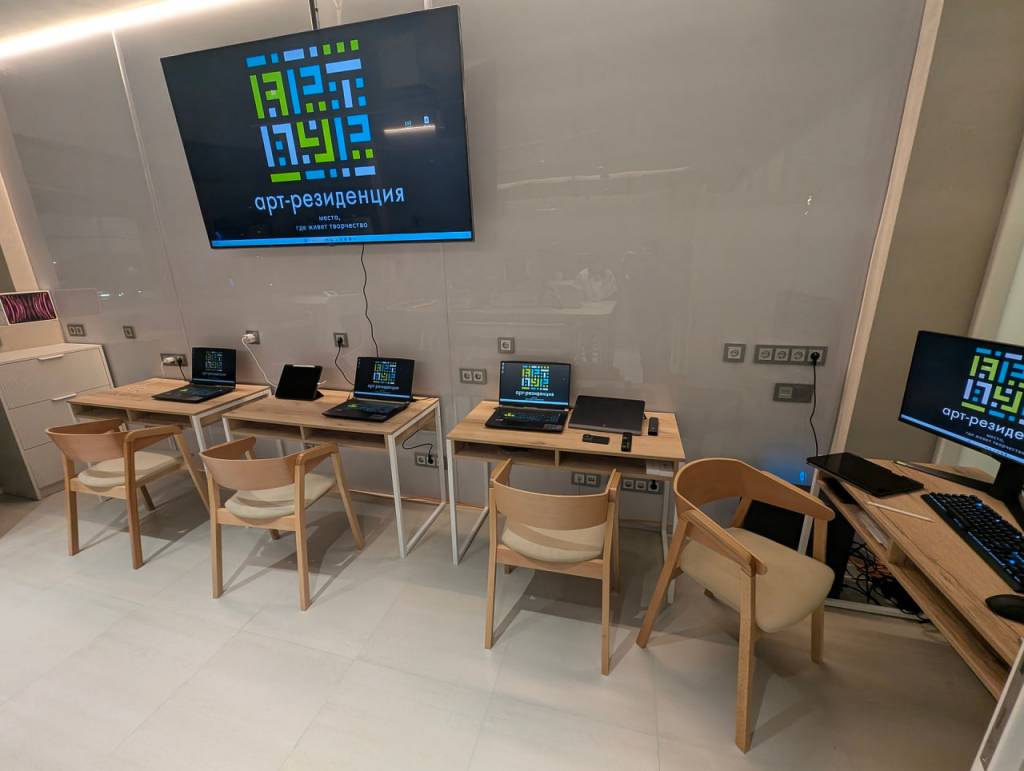

Резиденты могут воспользоваться современными компьютерами и графическими планшетами для трехмерного моделирования объектов, разработки и симуляции электронных схем. Набор оборудования для прототипирования печатных плат позволяет организовать изготовление небольших серий электронных устройств, от трассировки печатной платы и экспонирования фоторезиста до автоматической установки SMD-компонентов и оплавления припоя в специальных печах с отмывкой флюса, а наличие краскопультов IIWATA со всеми необходимыми аксессуарами и палитрой красок позволяет придать напечатанным моделям корпусов законченный и эстетичный вид.

FabLab-мастерская в «Пур» − место, где смелые идеи могут быть воплощены и проверены в реальной жизни, предоставляя бесконечные возможности для инноваций и обучения.

Третий этаж — зона деловой активности

На третьем этаже размещаются административные и деловые зоны — конференц-зал и переговорные комнаты, которые оснащены самым современным IT-оборудованием для проведения встреч, презентаций и онлайн-мероприятий.

В конференц-зале установлен профессиональный дисплей LG 75UL3J-E с диагональю 75 дюймов.

Предусмотрены видеобар для конференций WyreStorm APO-VX20-UC — интегрированная система видеоконференцсвязи с поддержкой высококачественного аудио- и видео сигнала, с выносными микрофонами, что делает конференц-зал идеальным местом для проведения международных встреч и онлайн-презентаций. Конференц-зал может работать сам по себе с установленного за панелью неттопа, так же можно подключится к системе в столе через USB-С кабель, либо использовать систему беспроводной презентации WireStorm APO-DG1.

Конференц-зал — это площадка для глобального диалога, где идеи и знания пересекаются, способствуя созданию новых возможностей и решений.

Переговорная комната оснащена профессиональным дисплеем 55 дюймов, с разрешением Ultra HD 4K, поддержкой широкого цветового охвата и высокой контрастности. Дисплей обеспечивает четкость изображения и позволяет эффективно демонстрировать материалы во время переговоров. Для ВКС предусмотрен аналогичный видеобар WireStorm APO-VX20-UC.

Переговорная комната — это место, где каждая деталь способствует конструктивному обсуждению и успешному принятию решений, обеспечивая конфиденциальность и комфорт участников.
Кабинет директора оборудован средствами отображения.

В арт-резиденции «Пур» предусмотрено профессиональное цифровое оборудование, которое делает его одним из самых современных и технологичных объектов в регионе.

Кабинет директора — это командный центр, где стратегические решения оживают, обеспечивая успех всему учреждению.
