Озвучивание центрального офиса девелопера «Среда». SNK-S

Номинация  «Лучший интеграционный проект в сфере корпоративных пространств и офисов»

Базовое решение

SNK-S

ул. Космонавта Волкова, дом 10, стр. 1, этаж 9, офис 902 Москва, 127299

https://snk-s.ru/ru

Озвучивание центрального офиса девелопера «Среда»

Дистрибьютор оборудования: Компания «СНК-С» (SNK-S)

Интегратор: Mood Media

Местонахождение объектов: Офис девелопера «Среда», Москва, Павелецкая площадь, 3

Дата реализации проекта

С осени 2023 по весну 2024

Основные задачи проекта

К нам обратились партнеры из российского представительства Mood Media с просьбой помочь подобрать компоненты будущей системы озвучивания. Данный интегратор известен скрупулезным подходом к AV-дизайну коммерческих и общественных помещений, где каждому квадратному метру отводится определенная роль в общей структуре брендинга и донесения информации до посетителей. Заказчик знал это и поручил компании оснащение всех зон офлайн-пространства «Среда» современными мультимедиа, в том числе комплексом фонового звучания и речевого оповещения.

На подготовительном этапе было выполнено акустическое моделирование, благо, что на все модели Ecler есть файлы EASE (Enhanced Acoustic Simulator for Engineers), следом подготовлено несколько конфигураций с учетом специфики места и особенностей планировки. В итоге остановились на оптимальном варианте размещения в каждой зоне точечных источников звука нужного формфактора с централизованным усилением и многоуровневым управлением.

Требования заказчика

Имеющееся офисное пространство на первом этаже ТРЦ «Павелецкая Плаза» нуждалось в некоем переосмыслении с точки зрения функциональных возможностей, в том числе четкой сегментации рабочих и клиентских зон для создания комфортной акустической среды в любом, даже самом удаленном уголке помещения. На этом и делался акцент при разработке проекта — нужен был не слишком дорогой, при этом качественный, приятно звучащий в фоновом режиме вариант системы

Этапы реализации

Проект прошел несколько ключевых этапов, начиная с моделирования и заканчивая настройкой системы.

На первом этапе мы провели акустическое моделирование, используя EASE (Enhanced Acoustic Simulator for Engineers). Это позволило спрогнозировать характеристики звука с учетом планировки, высоты потолков и отделочных материалов. На основе расчетов подготовили несколько конфигураций системы.

Далее последовал этап подбора оборудования и проектирования. Мы выбрали колонки Ecler оптимального формфактора, учитывая назначение каждой зоны: фоновое звучание в клиентской, четкость голосовой передачи в переговорных и детализированный звук в шоуруме.

После этого интегратор приступил к монтажу и интеграции. Колонки были размещены точечно, с централизованным усилением и многоуровневым управлением, что позволило гибко регулировать звук в разных зонах.

Финальный этап – настройка и тестирование. Специалисты откалибровали систему, оптимизировали баланс частот и протестировали звучание во всех ключевых зонах, устранив возможные артефакты.

В результате головной офис девелопера «Среда» получил продуманное и качественное звуковое сопровождение, соответствующее его статусу.

Сложности подготовки

В начале требовалось подобрать релевантные акустические комплекты для каждой зоны, продумать количество точек усиления и обработки аудиосигналов для получения в итоге равномерного звукового покрытия не только в общем зале ожидания, но и в переговорных. После чего настроить уровни и выбор источников для каждой зоны, иными словами, адаптировать систему под текущие бизнес-процессы и удобство использования.

Дизайн

«Среда» — новый девелопер домов бизнес-класса в Москве, входящий в состав группы ПИК, располагающей, как известно, собственным проектным бюро и производственным комплексом полного цикла, с несколькими заводами железобетонных изделий (ЖБИ), домостроительными комбинатами (ДСК) и строительно-монтажными управлениями (СМУ).

Соответственно, и головной офис такой компании должен быть, с одной стороны, максимально технологичным, с другой — достаточно универсальным, чтобы решать весь спектр задач: от презентации новых проектов и непосредственной работы с клиентами по выбору объекта недвижимости, до взаимодействия инженеров и архитекторов с контрольно-надзорными органами при утверждении проектной документации. Мы сделали ставку на минимализм, чистые линии и премиальные материалы. Звуковая среда в офисе играет важную роль, особенно в пространствах, где проводятся презентации и переговоры. Мы выбрали колонки Ecler, так как они обеспечивают чистый и детализированный звук, что особенно важно при общении с клиентами и демонстрации проектов. Их современный и лаконичный дизайн гармонично вписывается в интерьер, а компактность позволяет избежать перегруженности пространства.

Использованное оборудование

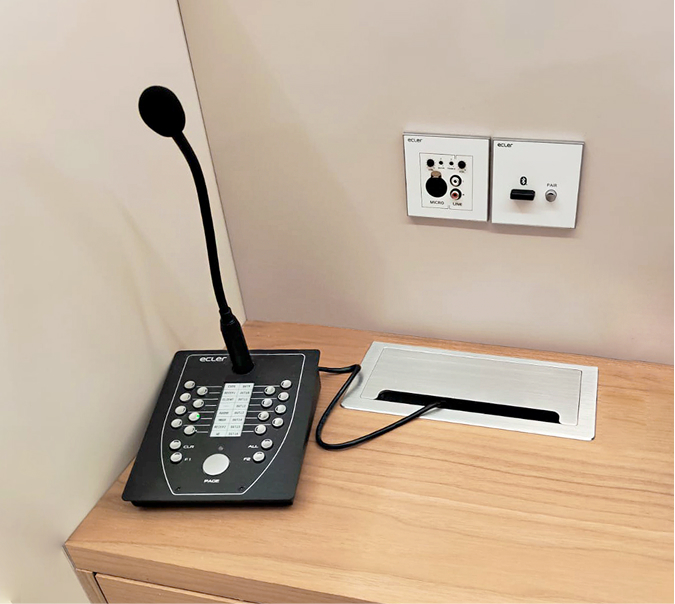

«Сердцем» будущей системы озвучивания стала аудиоматрица 16х16 HUB1616 с DSP-процессингом и эквализацией. Здесь коммутируются и распределяются все поступающие аудиосигналы небалансного стереоаудио, сигналы уровня Mic/Line/Pager, а также сигналы управления от удаленных настенных панелей WPa с регулятором громкости. А еще подключаются акустические системы, сабвуферы и даже программируемый пейджинговый микрофон eMPAGE для реализации сценария голосового вызова сотрудника при приезде клиента

Обслуживающему персоналу на месте доступно программирование сценариев работы и управление системой при помощи встроенного web-интерфейса HANGAR с ПК, планшета и смартфона, что немаловажно, без установки дополнительного ПО. В серверной, в той же рэковой стойке что и матрица, установили 4 трансляционных усилителя мощности eHSA4-150, обеспечивающих 4x145 Вт каждый, в режиме 100 В. Устройства оборудованы защитой от перегрева, короткого замыкания и клиппинга, с возможностью переключения стерео/моно и автоматическим переходом в спящий режим при неактивности — то, что и требовалось для единого офлайн-пространства «Среда».

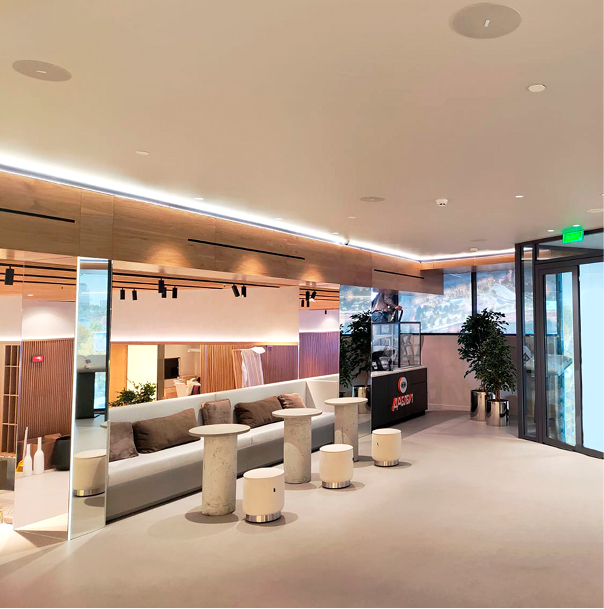

Переходим к описанию собственно звука, давайте прямо по зонам. Над входом и зоной ресепшн в запотолочном пространстве разместили шесть круглых встраиваемых громкоговорителей VIC6 с одним сабвуфером VICSB8 для более насыщенного звучания фоновой музыки. В обоих вариантах шел металлический гриль под покраску, что облегчало задачу вписывания в интерьер.

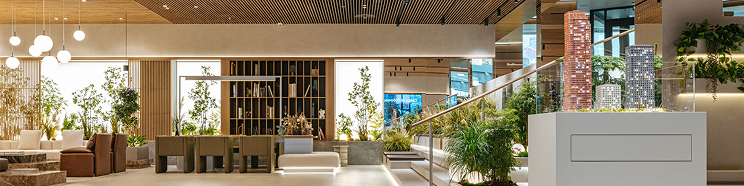

В зоне основной экспозиции жилых комплексов и мини-игровой повесили в общей сложности шестнадцать двухполосных настенных АС eAMBIT106 с сабом ARQISSB6Ti, обеспечивающим нужный уровень звукового давления. С той же целью сбоку, непосредственно над зеленым «островком» отдыха с диваном, был смонтирован запотолочный сабвуфер TRAILSB6T. Двадцать квадратных (120x120 мм) настенных акустических систем eAMBIT103 озвучивают переговорные комнаты, часть из которых изолированные, другая — со сдвижными перегородками, а также зал ожидания по соседству.

Над лобби за подвесной потолок дополнительно установили пару сабвуферов TRAILSB6T. В зоне Open Space, кабинете руководителя и комнатах отдыха — четыре дизайнерских колонки AUDEO106, со скругленными краями. Наконец, над коридором и лестничным маршем смонтировали шесть круглых встраиваемых IC6, а в санузлах — четыре IC3 поменьше. Как видите, довольно большой разброс моделей, с учетом особенностей каждого помещения. Все для того, чтобы «не перебивать» соседние зоны, особенно при отсутствии полноценных стен и перегородок.

Возможность развития проекта после реализации

На реализацию проекта ушло несколько месяцев — от голого бетона до уютного полнофункционального центра продаж. Благодаря слаженным действиям специалистов Mood Media Russia и большой складской программе Ecler, удалось соблюсти все сроки. К тому же еще во время пуско-наладки инженеры убедились в правильности выбора системы в целом и отдельных компонентов. По результатам итогового тестирования, удалось закрыть все потребности офисного пространства, обеспечив равномерное звуковое покрытие не только в зоне основной экспозиции и на ресепшн, но и в разбросанных по периметру переговорных.

По словам представителя заказчика, сотрудники остались довольны результатом, а посетители отмечали комфортные условия нахождения в офлайн-пространстве «Среды». Мы считаем, это важным штрихом ведь многие из них приезжают на заключение договора с семьей и маленькими детьми и находятся здесь по нескольку часов. Благодарим коллег из Mood Media за креативный подход и оказанное доверие, надеемся на продолжение сотрудничества.

На данный момент все потребности помещения закрыты, но в случае изменения конфигурации система остается открытой для будущего апгрейда — как в части звука, так и в интеграции с мультимедийным контентом.
