Мультимедийный комплекс Ситуационного Центра Главы Республики Карелия. POLYMEDIA

Номинация «Лучший интеграционный проект в сфере ситуационных центров / диспетчерских»

Премиальное решение

POLYMEDIA

117218, г. Москва, ул. Кржижановского, д. 29, к.1

https://www.polymedia.ru/

Мультимедийный комплекс Ситуационного Центра Главы Республики Карелия

Дата начала: 22.06.2023 г.

Дата реализации: 01.12.2023 г.

Компания интегратор: POLYMEDIA

Задачи:

Создание мультимедийного комплекса Ситуационного центра Главы Республики Карелия осуществляется в рамках реализации Указа Президента Российской Федерации от 25.07.2013 № 648 "О формировании системы распределенных ситуационных центров, работающих по единому регламенту взаимодействия". Проект является частью единой системы распределенных ситуационных центров (СРСЦ), предназначенной для информационно-аналитического обеспечения государственного управления. Данный проект направлен на техническое оснащение ситуационного центра современными программно-аппаратными средствами, обеспечивающими возможность эффективного информационного взаимодействия в рамках СРСЦ.

Перед компанией-интегратором в рамках создания мультимедийного комплекса стояли следующие задачи:

• Организовать систему коллективного отображения информации, обеспечивающую высококачественную визуализацию данных различного формата в многооконном режиме для эффективного представления аналитической информации.

• Сформировать автоматизированные рабочие места участников совещаний с интерактивной средой для работы с документами и материалами, интегрированные в единую информационную среду центра.

• Реализовать систему качественного звукового сопровождения мероприятий с учетом сложных акустических характеристик помещения для обеспечения разборчивости речи на всех рабочих местах.

• Обеспечить функционал видеоконференцсвязи и возможность трансляции мероприятий.

• Создать комплексную систему документирования и протоколирования мероприятий с возможностью многопотоковой записи и архивирования данных.

• Внедрить систему электронного голосования и разработать инструменты для эффективного управления ходом заседаний с возможностью формирования отчетности.

• Интегрировать все технологические подсистемы в единый отказоустойчивый комплекс с централизованным управлением и мониторингом работоспособности.

• Реализовать принцип импортозамещения через внедрение отечественных программных решений при сохранении требуемого функционала.

• Сформировать эргономичное рабочее пространство, обеспечивающее комфортную среду для эффективного принятия управленческих решений на уровне руководства региона.

Требования заказчика:

В техническом задании определены ключевые требования к создаваемому мультимедийному комплексу. Комплекс должен представлять собой единую программно-техническую среду, интегрированную с существующей информационной инфраструктурой заказчика. При проектировании особое внимание уделяется использованию современных технологических решений, обеспечивающих высокую надежность системы.

Архитектура комплекса должна быть оптимизирована с точки зрения минимизации коммутационного и кабельного оборудования. Технические средства должны обеспечивать возможность проведения мероприятий различного формата - от рабочих совещаний до масштабных конференций, включая режимы видеоконференцсвязи и информационно-аналитическое сопровождение.

Этапы реализации:

• Разработка проектной документации (стадия П).

• Государственная экспертиза.

• Стадия "Рабочая документация" (РД).

• Поставка оборудования.

• Монтажные и пусконаладочные работы.

• Обучение персонала.

Краткая техническая спецификация интегрированных систем (оборудования):

В рамках проекта выполнено оснащение четырех функциональных зон Ситуационного центра: зала совещаний, операторской, помещения аналитиков и аппаратной. Все зоны связаны единой системой управления и обмена информацией.

Комплекс представляет собой интегрированную систему визуализации, обработки и отображения информации, построенную на базе передовых технических решений.

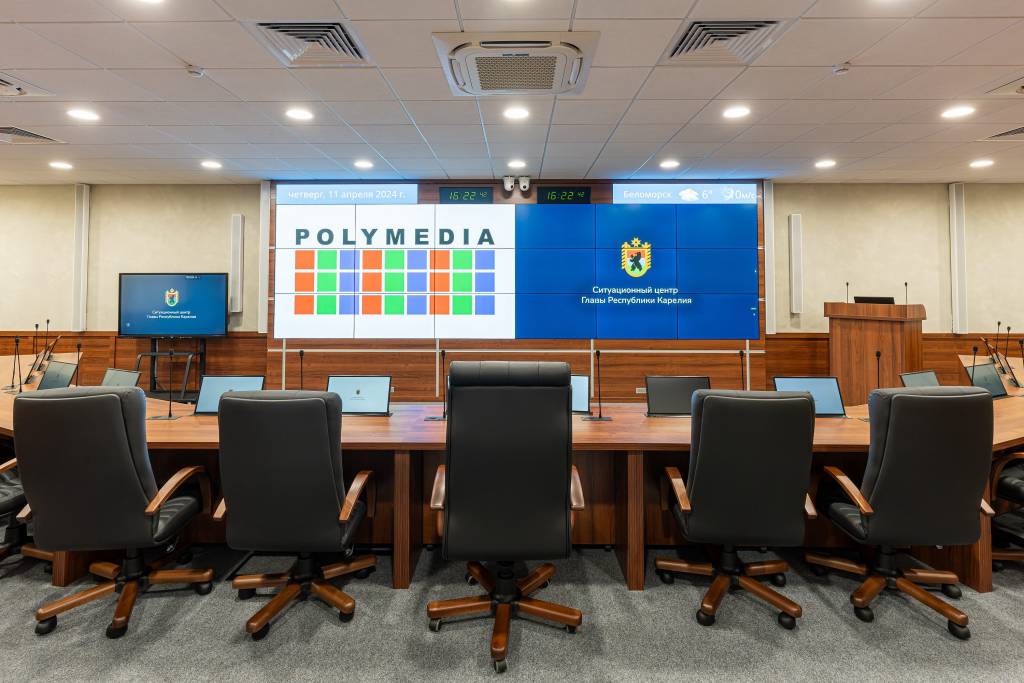

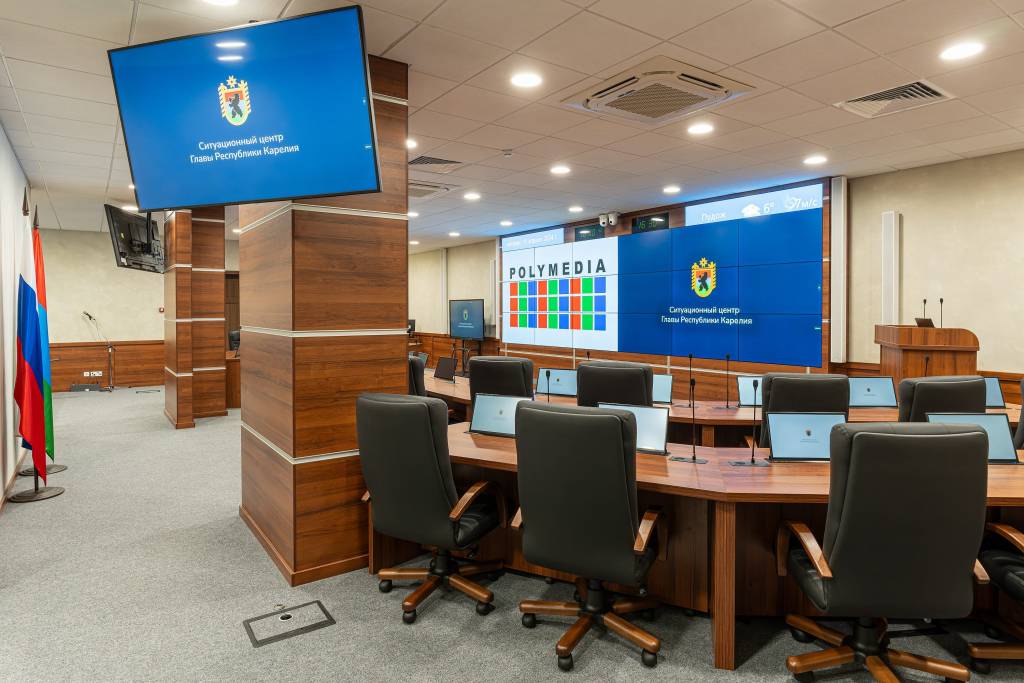

В качестве основного средства отображения используется видеостена из 18 профессиональных ЖК-панелей FLAME в конфигурации 6×3 с межэкранным швом 3,8 мм. Общее разрешение системы составляет 11520×3240 пикселей. Размеры видеостены (ширина 6500 мм, высота 1850 мм) оптимально соответствуют архитектурным особенностям помещения, что позволило эффективно использовать пространство между колоннами зала.

Управление видеостеной реализовано на базе российского программно-аппаратного комплекса Polywall, обеспечивающего обработку 8 входных видеосигналов с распределением на 20 выходных каналов. Система позволяет создавать произвольные многооконные раскладки, работать с разнородными источниками данных, включая программные источники, осуществлять захват и трансляцию изображений с рабочих станций, а также интегрироваться с системами видеоконференцсвязи и IP-камерами.

Для повышения отказоустойчивости реализовано резервирование серверов управления видеостеной – установлены основной и резервный сервер Kraftway Trusted TS2000 для ПО Polywall.

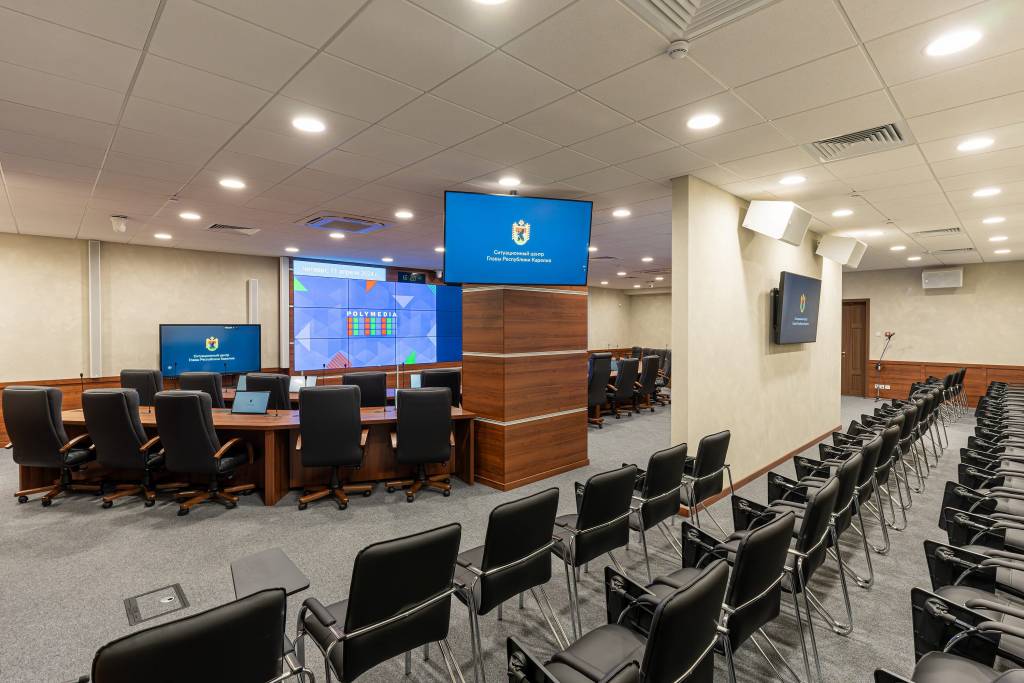

В качестве дополнительных средств отображения в помещениях аналитиков установлены тонкошовные ЖК-панели FLAME (конфигурация 2×1), а в гостевой зоне установлены 65-дюймовые дисплеи.

Для оперативного информирования над основной видеостеной установлена светодиодная "бегущая строка" Polyled с разрешением 768×108 пикселей, отображающая актуальные данные и оперативную информацию. Формирование контента на бегущей строке формируется на плеере Digital Signage Spinetix HMP-400 с помощью ПО Elementi X. Информация может быть получена как в автоматическом режиме, так и вручную вводиться с рабочего места оператора.

Рабочие места операторов оснащены профессиональными мониторами Valday, которые используются как для работы на локальных компьютерах, так и для мониторинга различных источников сигнала.

Подсистема отображения информации обеспечивает высокую информационную емкость, гибкость конфигурации и удобство использования, создавая оптимальные условия для принятия управленческих решений руководством региона.

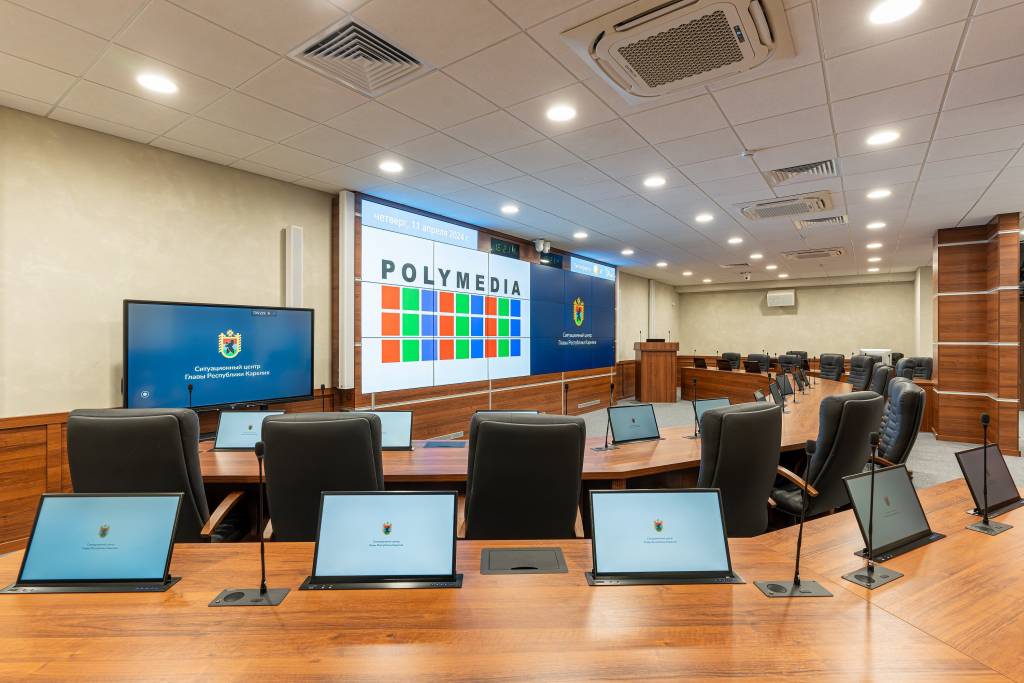

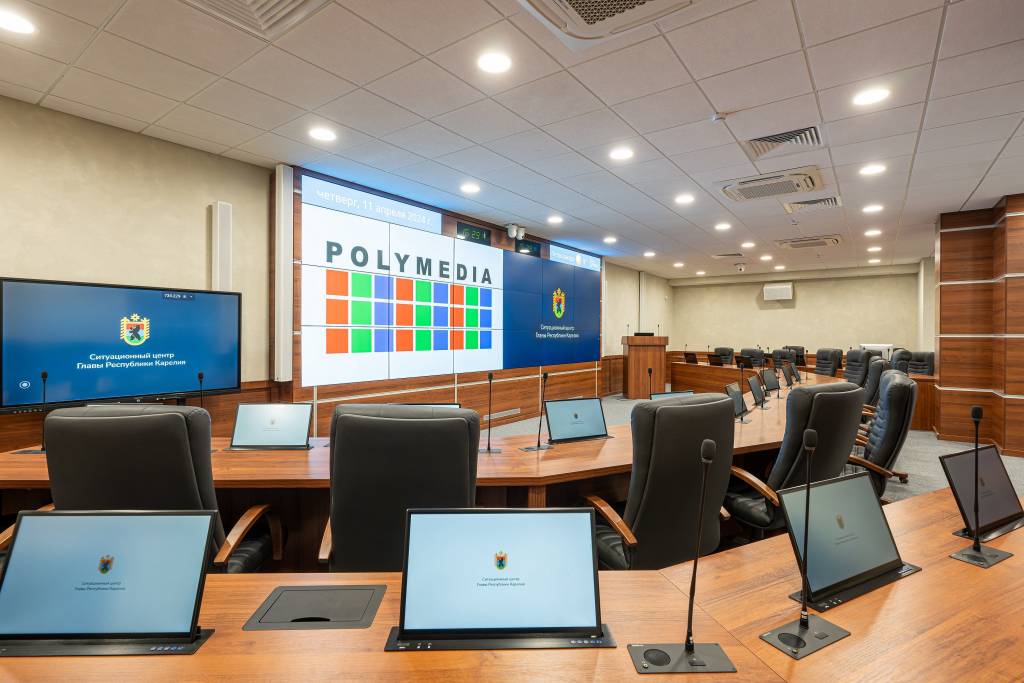

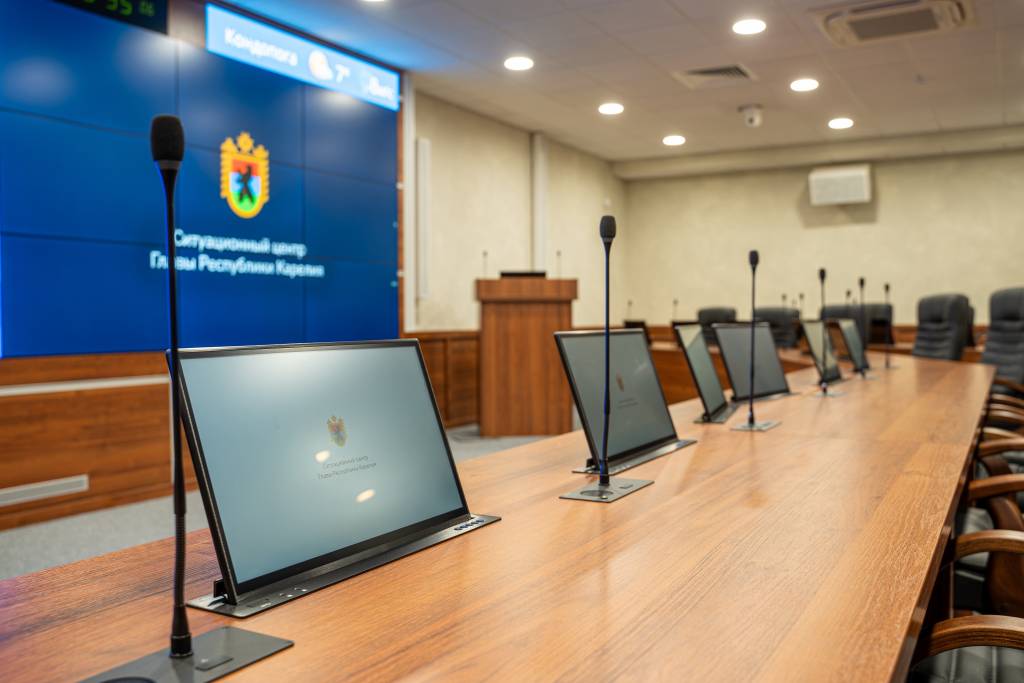

Система реализована на базе программно-аппаратного комплекса Congress от М2 Технологии с интеграцией конференц-системы Televic серии Plixus. Рабочие места участников оборудованы моторизированными интерактивными дисплеями Wize Pro с диагональю 17,3 дюйма, автоматически убирающимися в поверхность стола. Для докладчика предусмотрен специализированный монитор на трибуне, а также интерактивный комплекс с диагональю 65 дюймов для коллективной работы.

Функционал системы обеспечивает полный цикл подготовки и проведения мероприятий, включая управление повесткой, документами и процедурами голосования. На индивидуальных дисплеях участникам доступны материалы заседания, электронные документы различных форматов и трансляция мероприятия. Интерфейс системы разработан в соответствии с корпоративными стандартами заказчика и обеспечивает интуитивно понятную работу с информацией.

Подсистема аудио-видео коммутации включает две взаимодополняющие технологии: систему передачи видео по витой паре (Aten) и систему передачи видео IP-KVM (AVCiT).

Система Aten основана на модульном матричном коммутаторе VM3250-AT-G (32×32 порта), поддерживающем сигналы 4K.

Система AVCiT создает удобное рабочее пространство благодаря размещению всех компьютеров в отдельном аппаратном помещении. Пользователи получают чистое, тихое рабочее место с минимумом оборудования — только монитор, клавиатура и мышь. Технология KVM over IP обеспечивает мгновенный доступ к любому компьютеру без видимых задержек, как если бы он находился непосредственно под столом. Особое удобство создает возможность управления несколькими компьютерами с одного рабочего места. Оператор легко переключается между разными системами с помощью простого экранного меню, видит предварительный просмотр каждого компьютера в реальном времени и может даже работать одновременно с несколькими источниками в режиме мультиэкрана.

В рамках проекта реализована современная система озвучивания, учитывающая специфические акустические особенности помещения.

Зал Ситуационного Центра представляет собой акустически сложное пространство из-за ряда конструктивных особенностей: наличие колонн; параллельно расположенные стены, способствующие возникновению "стоячих волн"; отделка стандартными материалами с низким звукопоглощением; низкие потолки и наличие отражающих перегородок.

Для преодоления этих акустических вызовов применено решение на базе акустических систем с регулируемой диаграммой направленности. Основу системы составляют активные колонны RCF VSA 2050 MKII с массивом из 20 независимых 3,5-дюймовых динамиков, управляемых индивидуальными усилителями класса-D (по 50 Вт) с DSP. Четыре таких колонны, установленных на фронтальной стене зала, обеспечивают точное наведение звуковой волны в слушательскую зону с минимальной вертикальной дисперсией, что существенно снижает нежелательные отражения от потолка и пола.

Подсистема видеоконференцсвязи

Включает дооснащение существующих систем ВКС Cisco и IVA кодеком Yealink M800 для связи основного зала с существующими абонентами.

Подсистема документирования

Ситуационный Центр оснащен современной системой документирования, обеспечивающей многопотоковую запись аудио и видеоконтента с функцией одновременной трансляции.

Ключевым элементом системы выступают многозадачные видеокамеры Panasonic AW-UE50WEJ с 24-кратным оптическим увеличением. Данное решение обеспечивает качественную съемку как общих планов зала, так и детализированных изображений отдельных участников совещаний, выступающих с трибуны и присутствующих в гостевой зоне.

Многопотоковая запись осуществляется устройством Lumens LC-200, позволяющим синхронно записывать несколько видеопотоков и аудиодорожку с сохранением на внутренний диск или сетевые хранилища.

IP-потоки с камер интегрированы в систему сопровождения заседаний М2 Технологии, что обеспечивает живое отображение и трансляцию. Данная архитектура гарантирует полноценное документирование всех мероприятий с возможностью долгосрочного хранения материалов.

Подсистема интегрированного управления

В Ситуационном Центре реализована централизованная система управления на базе контроллера iRidium server, обеспечивающая единый эргономичный интерфейс через сенсорные панели Qbic TD-1070-B. Система позволяет осуществлять полный контроль над всеми подсистемами мультимедийного комплекса, а также инженерными и технологическими системами.

Данное решение существенно повышает эффективность работы операторов и обеспечивает оперативное управление всей инфраструктурой Ситуационного Центра.

Подсистема локальной вычислительной сети и телекоммуникаций

В Ситуационном Центре реализована высокопроизводительная сетевая инфраструктура, обеспечивающая надежную передачу всех типов данных, включая критически важные видеопотоки системы IP-KVM. Центральным элементом выступает маршрутизатор Mikrotik CCR2004-16G-2S+, отличающийся высокой производительностью и наличием резервированного питания. Устройство обеспечивает защищенное взаимодействие между внутренней сетью здания и подсетью мультимедийного комплекса через NAT и Firewall.

Особое внимание уделено построению сети для системы IP-KVM. Для гарантированной совместимости использованы коммутаторы AVCiT DTB-24C-PWR-HI.

Комплексное решение: создание эффективной рабочей среды

При реализации проекта особое внимание уделено эргономике и комфорту пользователей. Рабочее пространство Ситуационного Центра спроектировано с учетом всех современных требований к организации высокотехнологичных помещений для принятия управленческих решений.

Реализованный проект представляет собой передовой многофункциональный комплекс, полностью соответствующий современным требованиям к Ситуационным Центрам. Применение инновационных российских разработок Polywall и М2 Технологии позволило создать эффективный инструмент поддержки принятия управленческих решений с перспективой дальнейшего развития функциональных возможностей.

Сложности, возникшие при реализации:

Реализация проекта такого масштаба сопровождалась рядом существенных вызовов, требующих оперативного поиска эффективных решений. Временная дистанция между этапом проектирования и началом реализации потребовала пересмотра технических решений. Изначально комплекс базировался на оборудовании западных производителей, но изменение рыночной ситуации привело к необходимости поиска альтернатив при сохранении функционала.

Примером успешной адаптации стал поиск замены оборудованию WAYTECH для системы распределенных рабочих мест. В результате анализа рынка разработано альтернативное решение на базе оборудования AVCIT в сочетании с промышленными мини-ПК Corson.

Существенным вызовом стало проведение работ в условиях параллельно идущего ремонта помещений. Повышенная запыленность требовала принятия дополнительных мер по защите оборудования и адаптации графика монтажных работ.

Возможность развития проекта после реализации (возможность интеграции в проект дополнительного оборудования):

Созданный мультимедийный комплекс обладает значительным потенциалом для дальнейшего развития и масштабирования. Техническая архитектура комплекса изначально проектировалась с учетом перспектив расширения.

Реализованная система передачи видео по IP-сети на базе оборудования AVCIT обладает существенным потенциалом масштабирования. Архитектура локальной вычислительной сети предусматривает возможность увеличения количества источников видеосигнала (рабочих станций) без необходимости модернизации центрального коммутационного сетевого оборудования.

Значительные возможности развития предоставляет программное обеспечение Polywall. Система поддерживает широкий спектр программных источников — от стандартных офисных приложений до специализированных систем визуализации. Все эти программные возможности доступны без необходимости приобретения дополнительного оборудования.

Одним из важных направлений развития является создание информационно-аналитической системы, обеспечивающей поддержку принятия решений руководством и органами власти республики. Данная система позволит осуществлять мониторинг, анализ и прогнозирование показателей социально-экономического развития, общественно-политической ситуации и комплексной безопасности региона.

Дополнительно система может быть масштабирована за счёт интеграции решений Digital Signage на базе технологии Spinetix. Это позволит увеличить количество информационных экранов и разработать новые сценарии отображения контента, расширяя функциональность и охват системы.
