Комплексное мультимедийное оснащение офисного пространства нового поколения

Заказчик: аудиторско-консалтинговая компания

Краткое описание проекта

Реализация данного проекта представляет собой уникальную задачу по созданию современного и функционального мультимедийного пространства, отвечающего самым высоким требованиям заказчика. Проект отличается исключительной масштабностью, требуя нестандартных подходов и интеграции передовых технологий.

Заказчик предоставил детальное техническое задание объемом 93 страницы, в котором каждый пункт отражал стремление к инновационности и максимальной эффективности использования мультимедийных решений.

Ключевые особенности проекта

Четкие требования заказчика: исключительная детализация технического задания позволила создать решение, максимально соответствующее потребностям и ожиданиям клиента.

Масштаб: оснащение мультимедийным оборудованием восьми этажей офисного здания.

Разнообразие помещений:

61 переговорная комната

Учебный центр: два зала-трансформера и два класса, обеспечивающие гибкость и эффективность обучения.
Гостевое крыло: зал-трансформер и VIP-переговорная с круглым столом, создающие представительскую атмосферу.
Конференц-зал на 100 посадочных мест.
Спортзал: Интеграция мультимедийных решений в спортивное пространство.
Холлы: создание привлекательной и информативной среды.
Digital Signage: масштабная система Digital Signage на шести этажах, обеспечивающая эффективную коммуникацию и навигацию.

Инновационные технологии: использование самых современных мультимедийных решений для достижения максимальной функциональности и удобства использования.

Нестандартные решения: разработка и внедрение индивидуальных решений для удовлетворения специфических требований заказчика.

Концепция

В основе проекта лежат передовые концепции и решения, обеспечивающие максимальную гибкость, удобство и безопасность использования мультимедийного комплекса:

поддержка концепции BYOD и BYOM. Любой принесенный в помещение ноутбук становится частью мультимедиа-комплекса с доступом к видео, звуку и ВКС (видеоконференцсвязи). При этом, в части особо важных помещений поддерживается как проводное, так и беспроводное подключение, равнозначное по функционалу. Проводное подключение должно ограничиваться 1-2 кабелями с возможностью питания ноутбуков от сети.
полный отказ от стационарных ПК в качестве видеоисточников для контента. Система Digital Singnage для всех экранов в офисе построена на базе сетевых медиаплееров.
централизованное управление всеми системами мультимедиа-комплекса через закрытый и защищенный сетевой контур.
максимальная автоматизация работы мультимедиа-систем, позволяющая снизить количество рутинных манипуляций перед, во время и после мероприятий.
используемое мультимедиа-оборудование должно быть от ведущих мировых производителей с высоким уровнем надежности.

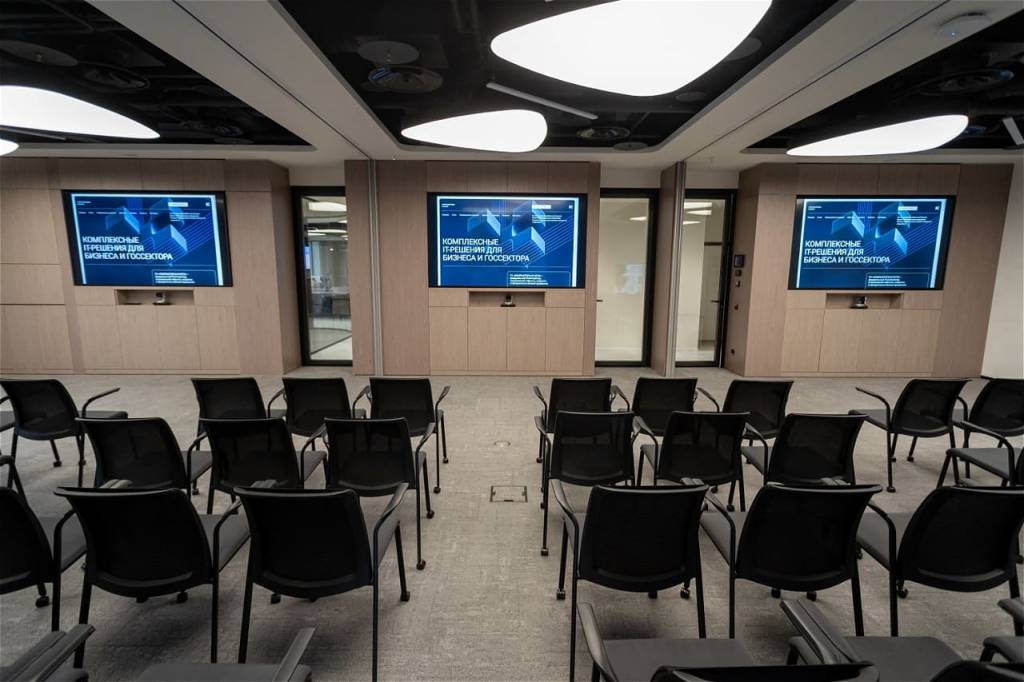

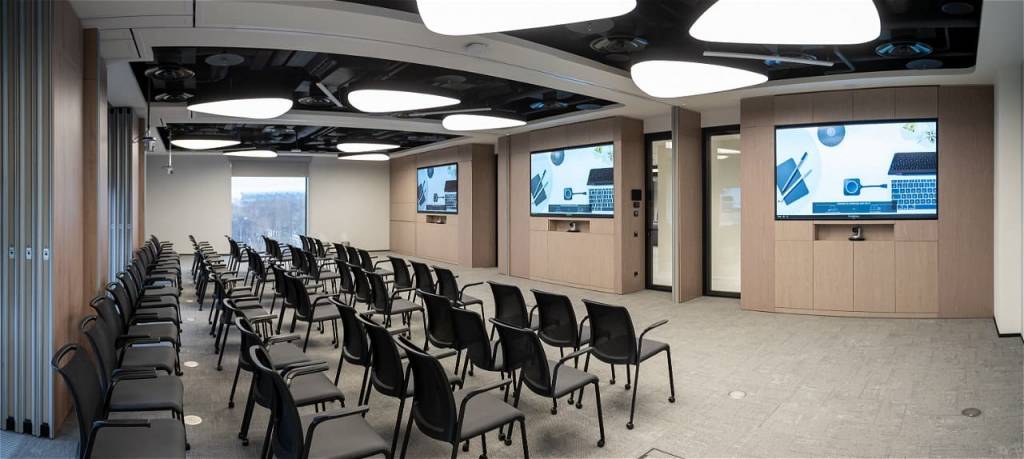

Помещения-трансформеры

Представляют из себя помещения, оснащенные двумя или тремя мобильными перегородками, позволяющими делить одно большое помещение на несколько небольших в различных конфигурациях. Каждый условно изолированный сегмент помещения оснащен системами отображения, звукоусиления и лючками для подключения ноутбука. Часть сегментов помещений также имеют возможность подключения к системе ВКС проводным и беспроводным способом. Работа систем мультимедиа построена таким образом, чтобы минимизировать вмешательство отдела эксплуатации, и любой сотрудник мог воспользоваться функционалом, не имея специализированных знаний и не задумываясь об особенностях работы.

Особое внимание в проекте уделено созданию помещений-трансформеров, обеспечивающих максимальную адаптивность и функциональность для проведения мероприятий различного формата и масштаба.

Ключевые особенности

Мобильность и гибкость: использование двух или трех мобильных перегородок позволяет быстро и легко трансформировать единое большое пространство в несколько изолированных сегментов, создавая различные конфигурации помещений.
Комплексное мультимедийное оснащение: каждый сегмент помещения оснащен интегрированными системами отображения, звукоусиления и лючками для подключения ноутбуков. Это обеспечивает полноценную функциональность независимо от конфигурации пространства.
ВКС: часть сегментов имеет возможность подключения к системе видеоконференцсвязи как проводным, так и беспроводным способом, обеспечивая гибкость и удобство проведения удаленных встреч и совещаний.
Интуитивное управление: работа мультимедийных систем автоматизирована и максимально упрощена, чтобы любой сотрудник мог использовать весь функционал без специализированных знаний и сложной настройки.
Минимизация вмешательства отдела эксплуатации: разработанная система управления и мониторинга позволяет снизить нагрузку на отдел эксплуатации и обеспечить стабильную работу мультимедийного комплекса.

Система коммутации сигналов

В качестве основы для реализации системы коммутации сигналов была выбрана передовая технология AVoIP (Audio Video over IP), обеспечивающая максимальную гибкость, масштабируемость и универсальность для работы с видео- и аудиоконтентом в масштабах всего объекта.

Ключевые особенности:

AVoIP технология: использование AVoIP в качестве основы системы обеспечивает гибкость, масштабируемость и возможность передачи сигналов по существующей IP-сети.
Оборудование ZeeVee UHD: выбор AVoIP кодеров и декодеров серии UHD от компании ZeeVee обусловлен их высокой производительностью, надежностью и совместимостью с другими компонентами системы.
Гибкое распределение контента: AVoIP позволяет легко и эффективно распределять видео- и аудиосигналы между различными мультимедийными системами, обеспечивая возможность отображения контента в любом месте офиса.
Глубокая интеграция с системой управления: система управления отслеживает любые изменения в коммутации в режиме реального времени и автоматически реагирует на них, обеспечивая бесперебойную работу мультимедийного комплекса.
Модульность и масштабируемость: AVoIP позволяет легко добавлять новые источники и приемники сигналов, обеспечивая масштабируемость системы в соответствии с растущими потребностями заказчика.

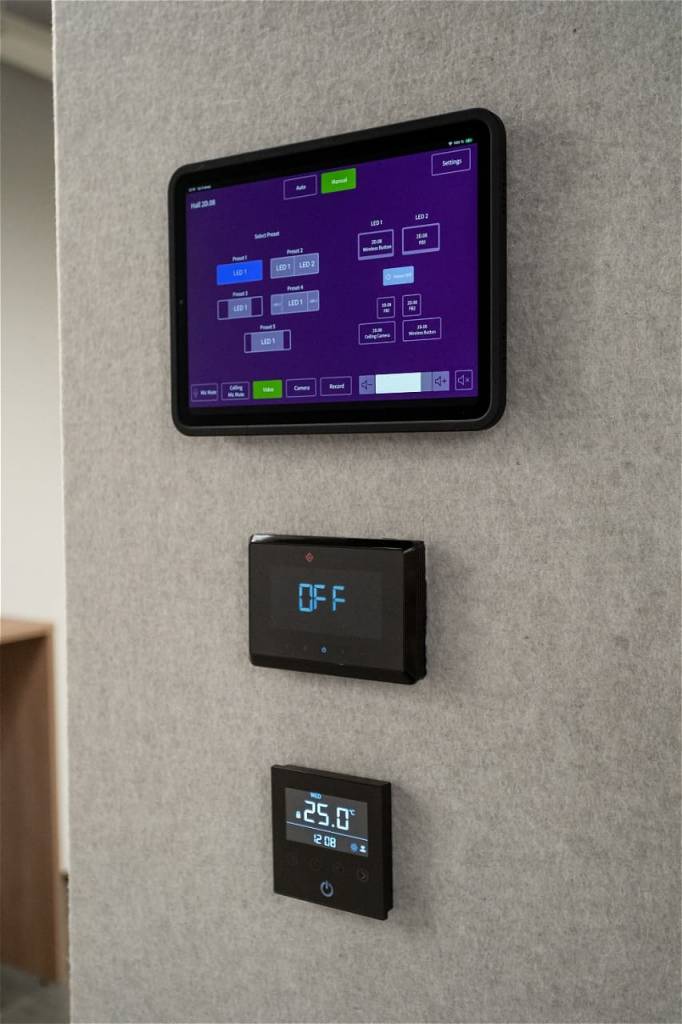

Система управления

В качестве основы для системы управления мультимедийным комплексом выбраны высокопроизводительные процессоры Crestron CP4, обеспечивающие надежную и эффективную работу всех подсистем. Интуитивно понятный интерфейс управления реализован на планшетах iPad, предоставляя пользователям удобный и простой способ взаимодействия с мультимедийным комплексом.

Ключевые особенности:

Crestron CP4: использование процессоров Crestron CP4 обеспечивает высокую производительность, надежность и совместимость с широким спектром оборудования.
Интеграция с мобильными перегородками: датчики положения перегородок позволяют системе управления автоматически определять конфигурацию помещений и адаптировать работу мультимедийных систем в режиме реального времени.
Автоматическая реконфигурация: при изменении конфигурации помещения система автоматически сбрасывает коммутацию во всех измененных сегментах и изолирует или объединяет функционал, привязанный к этим сегментам.
Безопасность и защита от ошибок: логика системы исключает возможность доступа к несуществующим сегментам помещения, предотвращая ошибочные манипуляции и обеспечивая безопасность работы мультимедийного комплекса.
Режимы управления: каждый изолированный сегмент может работать в автоматическом или ручном режиме.

Автоматический режим: система автоматически коммутирует сигнал с подключенного ноутбука, обеспечивая удобство и простоту использования. Для активации достаточно подключить ноутбук к HDMI порту напольного лючка.

Ручной режим: предоставляет пользователям полный контроль над коммутацией видеосигналов, управлением PTZ-камерами и записью мероприятий.
Автоматическое переключение источников: система автоматически коммутирует последний подключенный ноутбук и возвращает коммутацию на предыдущий подключенный при отключении последнего.
Автоматическое отключение: система автоматически отключает все системы отображения в помещении в полночь, снижая нагрузку на отдел эксплуатации и экономя электроэнергию.

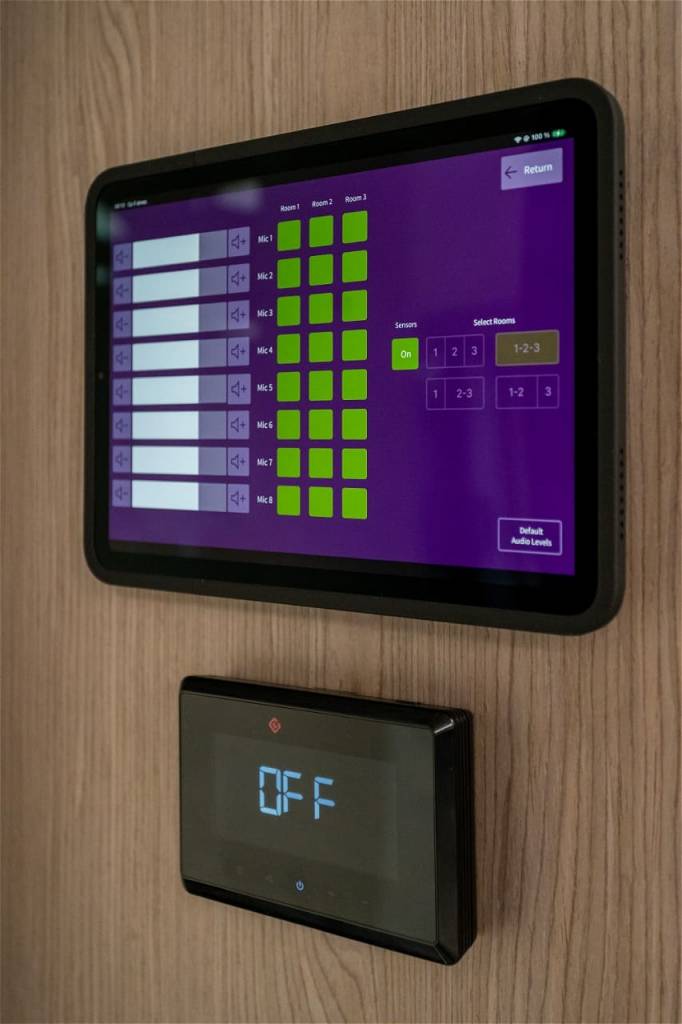

Разработка интерфейса системы управления осуществлялась в тесном сотрудничестве с заказчиком, что позволило создать решение, максимально отвечающее его требованиям и ожиданиям. Каждый элемент интерфейса был индивидуально отрисован дизайнером согласно фирменному брендбуку и учитывал прошлый опыт эксплуатации подобных систем. Это позволило существенно снизить время в переобучении управления системой отдела эксплуатации.

Система ВКС

Ориентируясь на основной сценарий использования помещений - проведение мероприятий с видеоконференцсвязью, было уделено особое внимание ключевым требованиям заказчика к данному функционалу:

высокий уровень разборчивости речи при проведении мероприятий в любой точке помещений;
проведение мероприятий в конфигурации «аудитория», без трибун и конференц- столов, где есть только спикер и слушатели - самый распространённый сценарий применения ВКС системы;
должны учитываться предпочтения спикеров, которые не планируют держать в руках ручные микрофоны или крепить петличные и головные микрофоны к себе;
живой диалог спикера и слушателя всегда должен быть отчетливо слышан;
спикер всегда должен быть крупным планом в кадре вне зависмости от его положения в помещении;
поддержка проведения полноценных видеоконференций без подключения проводов, которые могут привязать организатора к конкретному месту в помещении;
полная совместимость системы с любыми программными клиентами видеоконференцсвязи, установленными на ноутбуках сотрудников и гостей;
использование профессиональных алгоритмов эхоподавления.

Все вышеупомянутые требования исключают варианты использования радиосистем, настольных микрофонных массивов, терминалов ВКС и требуют подбора целого комплекса различных мультимедиа-систем отлично совместимых друг с другом.
Для решения данных задач было выбрано следующее оборудование:

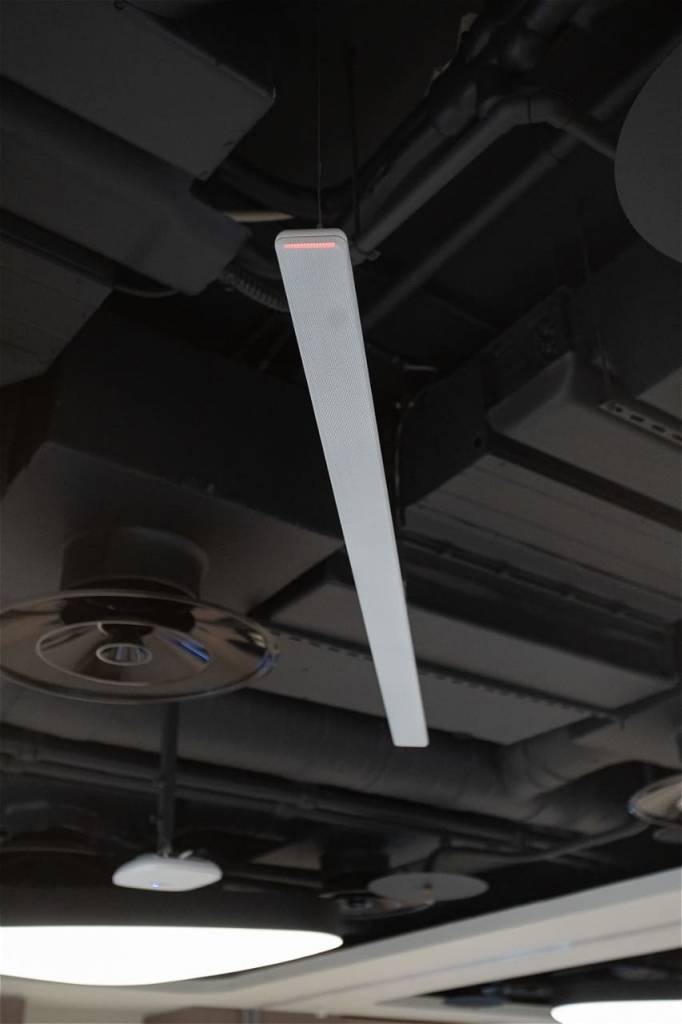

Для обеспечения превосходного качества звука и удобства проведения ВКС-мероприятий, были установлены потолочные микрофонные массивы Shure серии MXA. Это решение исключает необходимость использования традиционных микрофонов, обеспечивая свободу передвижения и комфорт для всех участников. Микрофонные массивы Shure MXA гарантируют высочайшую разборчивость речи в любой точке помещения, независимо от громкости голоса, а встроенные алгоритмы эффективно подавляют шумы от систем вентиляции и кондиционирования, передавая только полезный сигнал. Для устранения проблем с эхоподавлением, возникающих при использовании различных ВКС-клиентов, реализован встроенный канал приема референсного сигнала, что позволило полностью исключить искажения звука, даже при некорректной работе AEC (Echo Cancellation) систем на стороне клиентов. Сигнал с микрофонных массивов передается по сетевому протоколу Dante в аудиопроцессор Biamp Tesira FORTE DAN CI, обеспечивая гибкость и надежность передачи данных, и далее распределяется в систему AVoIP для использования в программных ВКС-клиентах.

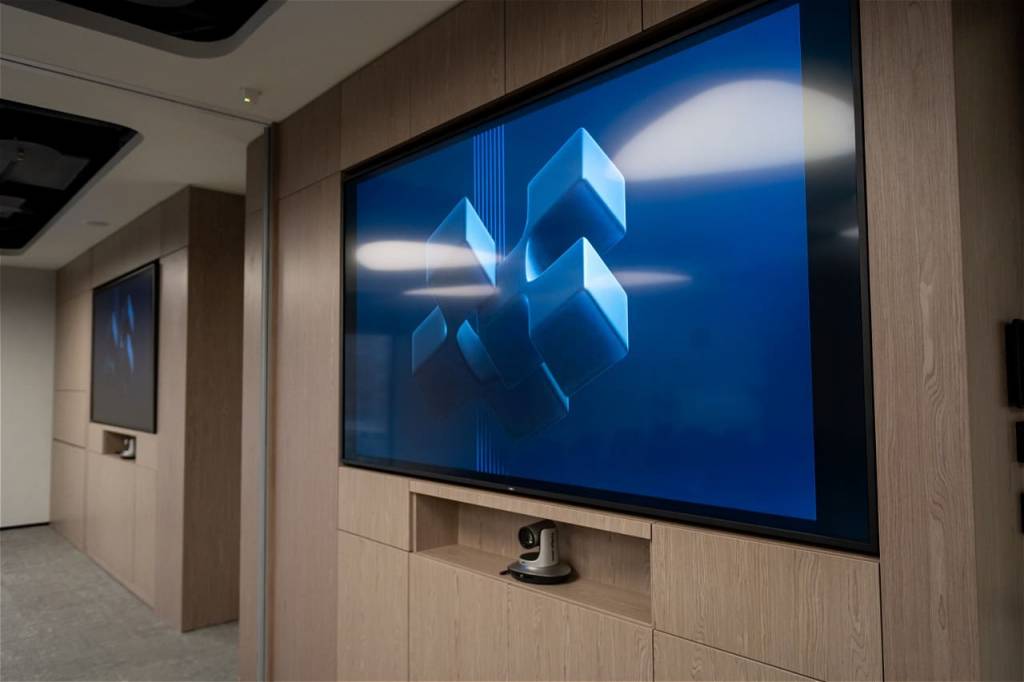

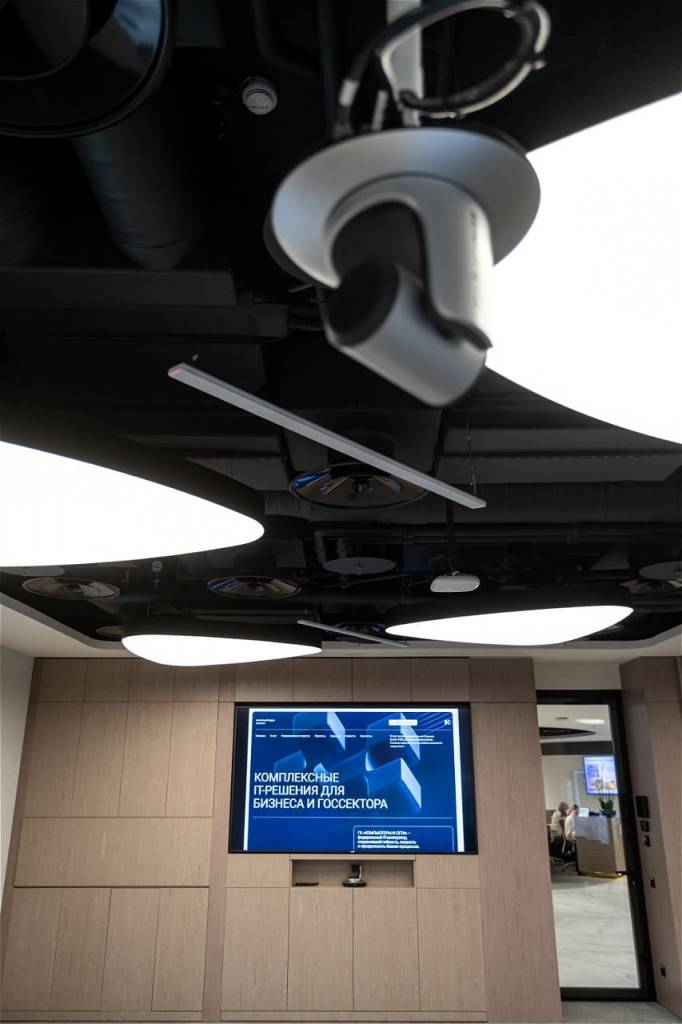

PTZ-камеры Telycam с функцией автоматического слежения обеспечивают динамичное и качественное изображение спикера, создавая эффект профессиональной видеосъемки. Камера автоматически отслеживает силуэт спикера, сохраняя его в центре кадра, даже когда он поворачивается к камере спиной. Высокопроизводительный алгоритм автослежения обеспечивает плавное и естественное движение камеры, предотвращая выход спикера за пределы кадра и создавая ощущение, будто съемкой управляет опытный оператор.
Для обеспечения совместимости системы с программными ВКС-клиентами использовано надежное решение, объединяющее AVoIP-системы с профессиональными фрейм-грабберами Epiphan AV.io HD+. Данные устройства преобразуют полученный с AVoIP-декодера видео- и аудиосигнал в стандарт UVC (USB Video Device Class), позволяя любым программным ВКС-клиентам распознавать сложную мультимедийную систему как стандартную веб-камеру. Для подключения достаточно просто вставить USB-кабель, расположенный в напольном лючке, в ноутбук.

Ключевым элементом для реализации беспроводного режима видеоконференций является BYOD/BYOM-шлюз Barco CX-50 Gen2. Интеграция данного устройства с AVoIP-системой и фрейм-грабберами обеспечивает пользователям полноценный доступ к системе ВКС всего в два шага:

Подключить USB-кнопку к ноутбуку для доступа к ВКС-системе помещения.
Нажать на кнопку для беспроводного вывода изображения с ноутбука на экраны.

Система записи

Для записи мероприятий выбраны профессиональные рекордеры Epiphan Pearl Mini. Система обеспечивает одновременную запись в два потока и позволяет создавать произвольные раскладки между двумя видеовходами. Для удобства пользователей функционал управления записью – старт, остановка и переключение раскладок – интегрирован в систему управления.

Радиомикрофонная система

Для обеспечения стабильного и качественного приема сигнала с ручных, петличных и головных микрофонов в каждом помещении установлены всенаправленные антенны, передающие сигнал на радиоприемники. Аудиосигнал с каждого микрофона проходит частотную и динамическую обработку с защитой от возникновения обратной связи в реальном времени. В качестве основного решения для радиосистем выбрано оборудование Mipro 300-ой серии.

Система озвучивания

В ряде помещений требовалось обеспечить максимально широкий частотный диапазон и при этом гармонично интегрировать акустические системы в интерьер. Особое внимание уделялось обеспечению высокого уровня подзвучки голоса на максимальной громкости без возникновения обратной связи. Для реализации этой задачи была проведена тонкая настройка подавителей обратной связи в аудиопроцессорах Biamp серии Tesira FORTE. Озвучивание помещений реализовано с использованием встраиваемой потолочной двуполосной акустики RCF и сабвуферов Cloud.

Система отображения

Основной системой отображения в помещениях стали профессиональные дисплеи и коммерческие ТВ Philips различных диагоналей, оснащенные встроенной ОС Android. Это позволило значительно расширить функциональность и гибкость настроек, адаптируя экраны под строгие требования заказчика. В частности, реализованы такие функции, как отображение пользовательской инструкции при запуске, пользовательская заставка при отсутствии сигнала и автоматическое отключение экрана в заданное время и дни без использования системы управления. Полученные результаты продемонстрировали высокое качество изображения, превосходящее аналогичные решения других ведущих производителей, что было неоднократно отмечено заказчиком.

Комплекс управления контентом

В данный комплекс мультимедийного оборудования входят коммерческие ТВ Philips (диагональю от 43 до 55 дюймов), два LED-экрана LEDsi (размером 1,92 на 7,04 метра каждый), сетевые медиаплееры SpinetiX, расположенные на разных этажах здания, и процессоры управления Crestron CP4. Заказчик предъявил требования к централизованному управлению, созданию контента и индивидуальному расписанию включения/выключения для каждого ТВ в системе.

Для решения задачи централизованного управления контентом используется ПО Elementi, обеспечивающее гибкое создание и организацию контента для сетевых медиаплееров. Второе требование реализовано с помощью системы управления Crestron, интегрированной со всеми ТВ. Для каждого дисплея задано индивидуальное расписание включения и выключения, учитывающее дни недели, часы и минуты. Управление расписанием осуществляется через простой и интуитивно понятный интерфейс Crestron, доступный с ПК.

Переговорные комнаты

Одной из основных задач проекта стало оснащение 61 переговорной комнаты комплектами оборудования для проведения видеоконференцсвязи. Ключевым требованием являлась поддержка концепции BYOM (Bring Your Own Meeting) с подключением через единый кабель Type-C, обеспечивающим и зарядку устройства.

Для реализации этой задачи была создана сложная, но надежная связка оборудования, включающая компактные док-станции ATEN и активные USB 3.1 удлинители ATEN, что позволило обеспечить стабильное подключение к видеобарам Yealink SmartVision 40. Данные видеобары обладают интеллектуальными алгоритмами на основе нейросетей, которые значительно улучшают качество изображения и звука, повышают разборчивость речи с микрофонов, а также поддерживают функции автокадрирования, автослежения и автоматического выделения участников в отдельные окна на экране. Инсталляция этих видеобаров была одной из первых в России, и, несмотря на первоначальные опасения, результат превзошел все ожидания.

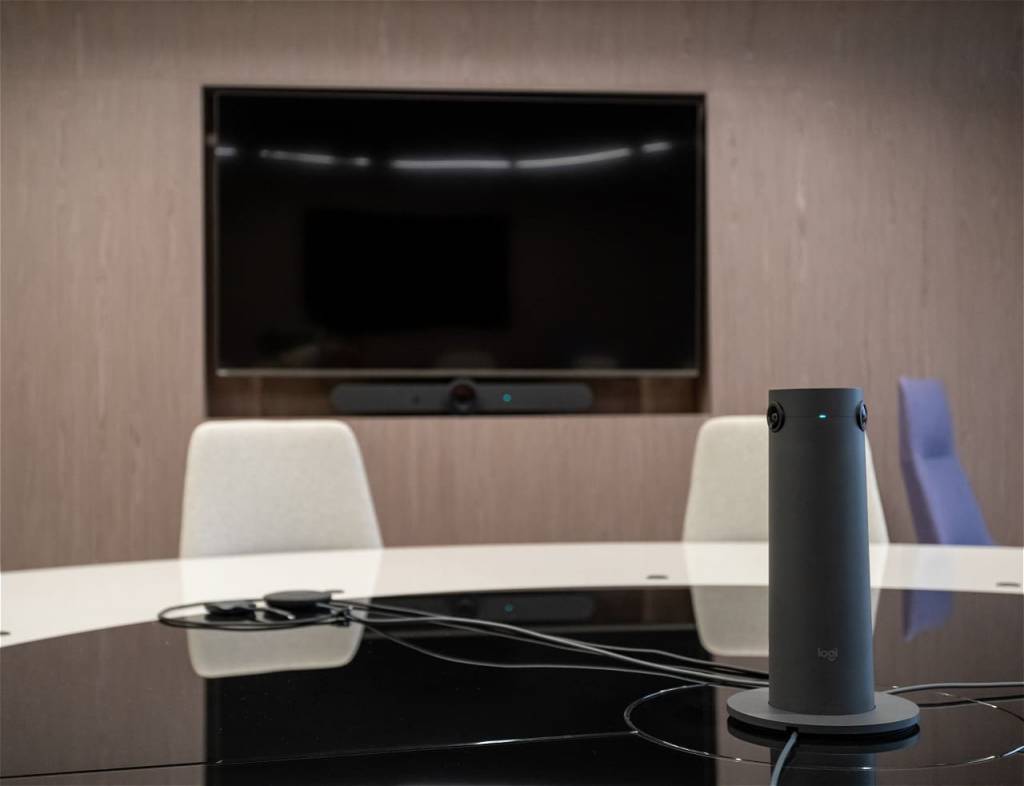

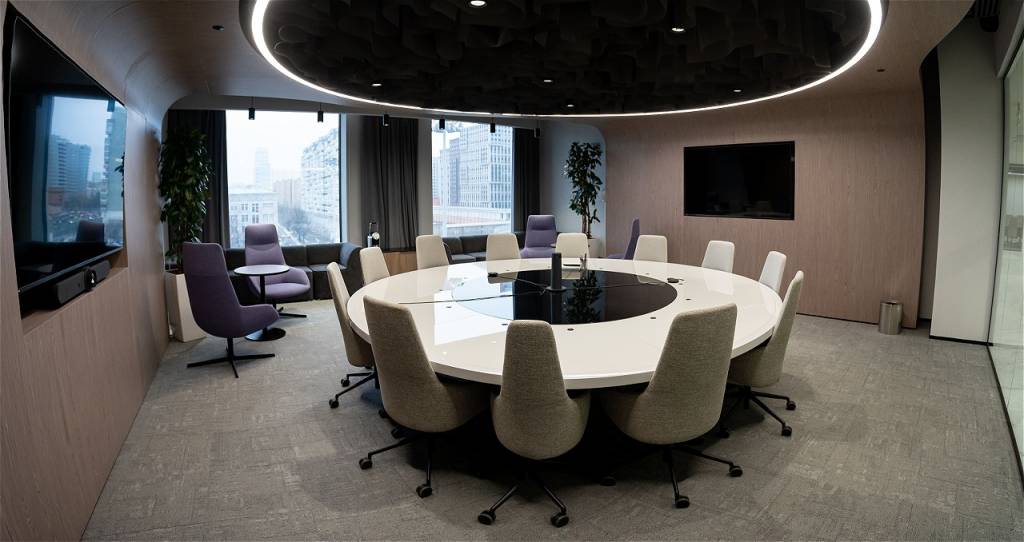

Конфигурация круглого стола в VIP-переговорной представляла собой особую сложность, учитывая повышенные требования к качеству звука и видео. Несмотря на геометрию стола, необходимо было обеспечить превосходную видимость каждого участника ВКС с любой стороны. При этом система должна была оставаться максимально простой в использовании, реализуя принцип plug-and-play. Для решения этой задачи было выбрано решение от Logitech, включающее флагманский видеобар Rally Bar в связке с камерой Logitech Sight, обеспечивающей угол обзора 360 градусов. Это позволяет отображать всех участников, сидящих за круглым столом, на одном экране в виде отдельных окон. Система автоматически определяет количество присутствующих и кадрирует каждого. Видеобар и камера подключены к беспроводному шлюзу Barco CX-50 Gen2, что обеспечивает как проводное, так и беспроводное подключение к ВКС-системе и системе отображения, состоящей из двух дисплеев Philips, расположенных по разные стороны помещения.

Спортзал

Особенностью спортзала для сотрудников является возможность разделения пространства на два независимых помещения для проведения как индивидуальных, так и групповых тренировок. Система музыкального сопровождения учитывает эту особенность и формирует два отдельных аудиоканала при разделении зала.

По умолчанию во всех сегментах воспроизводится музыка с модульной аудиосистемы Audac XMP44. Каждый сегмент также оснащен Dante Bluetooth-модулем Audinate ADP-BT-AU-2X1, позволяющим воспроизводить музыку со смартфонов. Bluetooth-подключение является приоритетным, и система автоматически переключается на него при обнаружении аудиосигнала со смартфона. По завершении воспроизведения система автоматически возвращается к стационарной аудиосистеме Audac.

Управление звуком в спортзале интегрировано в общую систему управления и выведено в отдельный интерфейс, доступный с ПК.

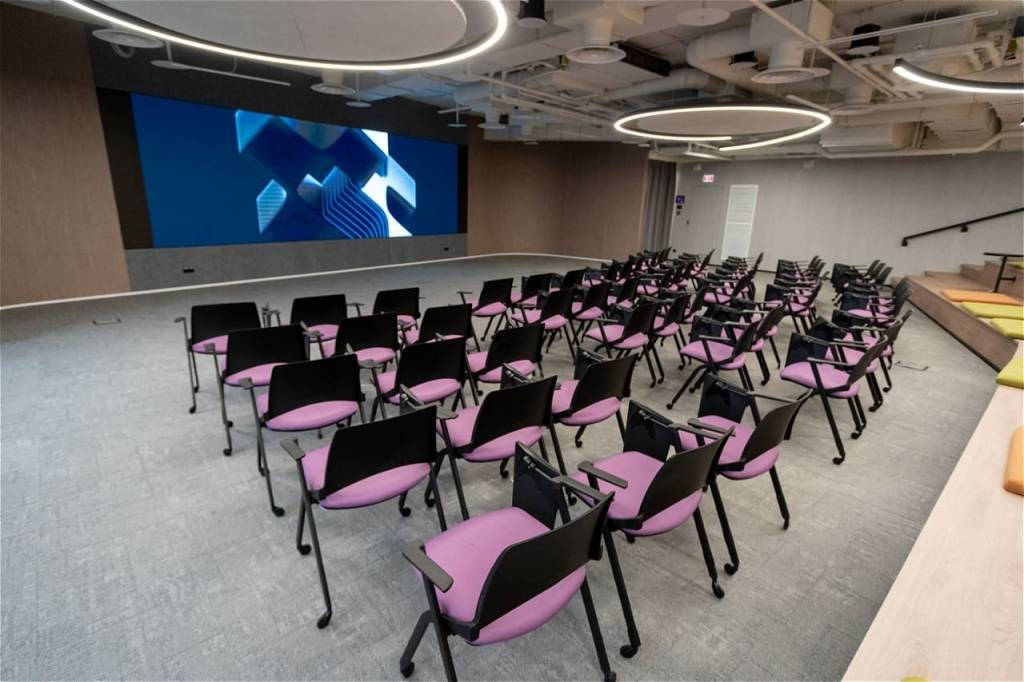

Конференц зал

Конференц-зал, рассчитанный на сто человек, унаследовал основные мультимедийные системы, используемые в залах-трансформерах. Система коммутации построена на базе AVoIP-оборудования. За захват звука отвечают микрофонные массивы Shure и радиосистемы Mipro. В качестве камер используются PTZ-решения Telycam с функцией автоматического слежения. Ядром звуковой системы является аудиопроцессор Biamp Tesira FORTE, а для записи используется Epiphan Pearl Mini. Управление залом осуществляется с помощью процессора Crestron CP4 и планшета iPad.

Основным отличием данного конференц-зала является большой светодиодный экран Absen размером 7,68 метра на 2,16 метра с шагом пикселя 1,5 мм.

Экран поддерживает несколько режимов отображения, адаптированных под различные типы мероприятий, проводимых заказчиком:

Отображение изображения на весь экран.
Одновременный вывод двух изображений.
Вывод одного изображения с сохранением пропорций 16:9.

В результате реализации проекта заказчик получил современное и функциональное пространство, отвечающее самым высоким требованиям к мультимедийному оснащению и обеспечивающее эффективную и комфортную работу для всех пользователей.
