Комплексное мультимедийное оснащение «Музея героизма» (ВДНХ, Москва). ГК «КОМПЬЮТЕРЫ И СЕТИ»

Номинация «Лучший интеграционный проект в сфере музеев»

Премиальное решение

ГК «КОМПЬЮТЕРЫ И СЕТИ»

Новосибирск, ул. Залесского 5/1

https://www.c-lan.ru/

Комплексное оснащение мультимедийным оборудованием проекта «Музей героизма» на ВДНХ

Заказчик: ООО «ТОРОС»
Город реализации: Москва
Сроки проекта: 6 августа 2024 – 28 декабря 2024

Описание проекта

Проект «Музей героизма» – это современное мультимедийное пространство, призванное погрузить посетителей в историю героизма прошлого и настоящего с помощью передовых технологий. ГК «КОМПЬЮТЕРЫ И СЕТИ» отвечала за полный цикл работ: от поставки и установки до настройки и интеграции мультимедийного оборудования.

Реализация проекта была сопряжена с рядом сложностей:

Постоянно меняющаяся концепция экспозиции.
Длительные процессы согласования.
Сжатые сроки выполнения работ.
Ограниченный бюджет.

Помимо мультимедийной составляющей, важным аспектом проекта стало создание комплексной системы безопасности. При создании выставочных пространств особое внимание уделяется обеспечению безопасности посетителей и сохранности экспонатов. В рамках проекта была разработана и внедрена структурированная кабельная система (СКС), система видеонаблюдения и пожарная сигнализация, обеспечивающие надежную интеграцию с мультимедийными и инженерными системами музея. Это позволило создать безопасную и комфортную среду для посетителей и персонала, а также обеспечить эффективный контроль и управление всеми системами музея.

Использованное оборудование

Для реализации проекта было задействовано следующее оборудование:

Светодиодные экраны: BOE BTQ020, BOE BYH009A5, Dahua P1,53 гибкие
Информационные дисплеи BOE SL55AP-PBMA04, BOE SR43MA, BOE SR55AA, BOE NT55A-80A-02, Hisense 55DM66D, Hisense 43DM66D, Lumien LHS8801UHD, Eplutus EP-135Т, Qbic TD-1070-B
Процессор экранов: Novastar MCTRL1600
Интерактивные панели: Lumien LFT4301PC, Lumien LFT3201PC
Проекционное оборудование: Optoma ZH450
Аудиосистема: LD Systems LDMAUI28G2W, LD Systems LDSUB10A, LD Systems LDSAT62AG2, Panphonics SSHP120x20, Intrend ITSPK-CL925-B
Конференц-оборудование:, VISSONIC VIS-DCP2000-W, VISSONIC VIS-WDC/D-T
Медиасерверы: ПК индивидуальной сборки Rusco
Видеокоммутация: VISSONIC VW-VM7272, Digis EX-US100

Технические и дизайнерские особенности

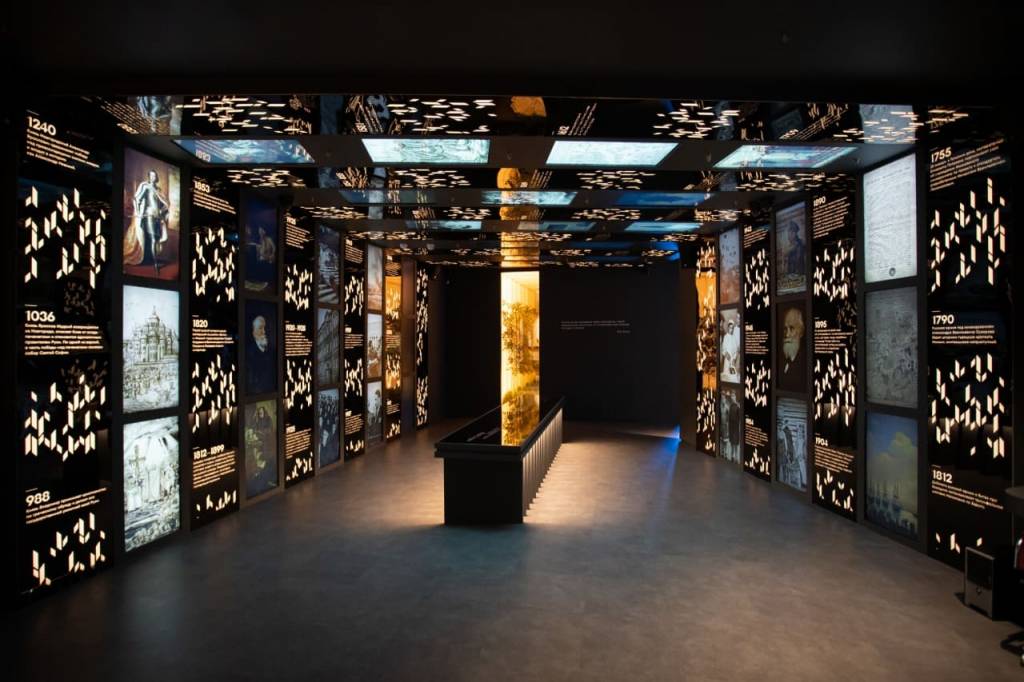

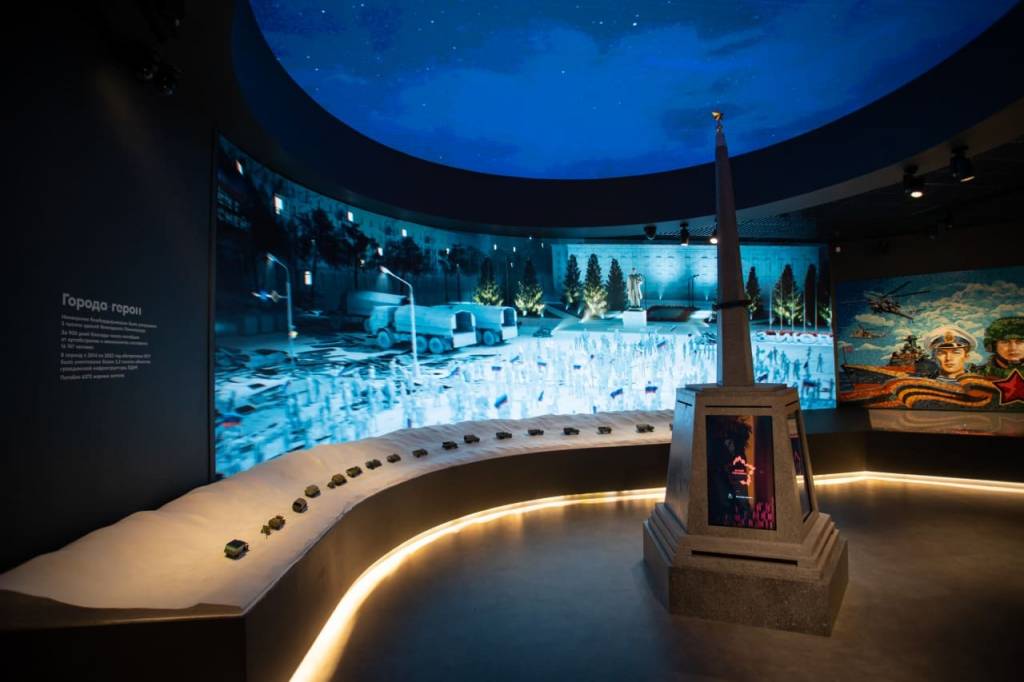

Одной из ключевых особенностей проекта «Музей героизма» стала инсталляция уникальных светодиодных экранов. Значительная часть из них реализована на базе гибких модулей, что позволило создавать необычные формы и композиции, органично вписанные в архитектурное пространство.

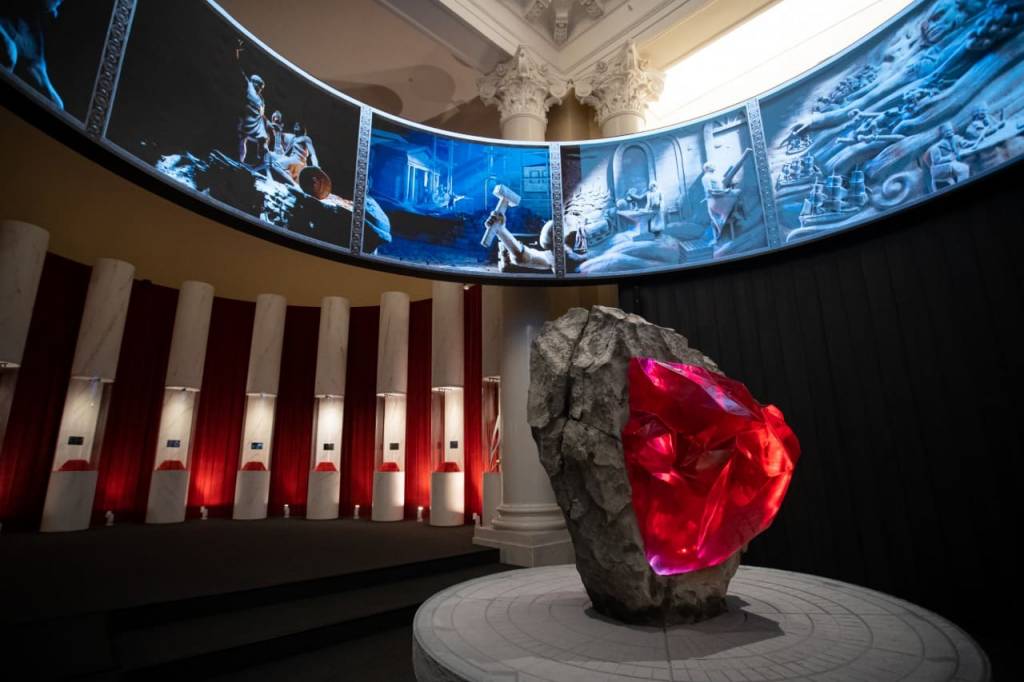

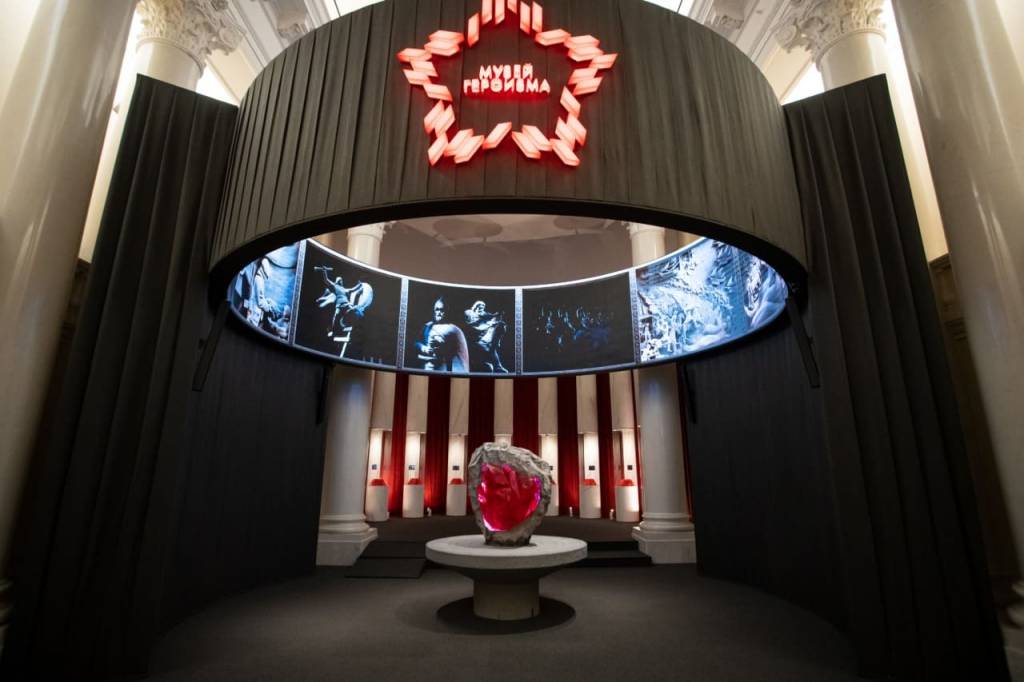

Особое внимание привлекает кольцевой светодиодный экран в первом входном холле. Его внушительный радиус в 6 метров, дополненный системой звукоусиления с сабвуфером, в сочетании с массивными колоннами создает неповторимый эффект погружения, усиливая визуальное и звуковое восприятие.

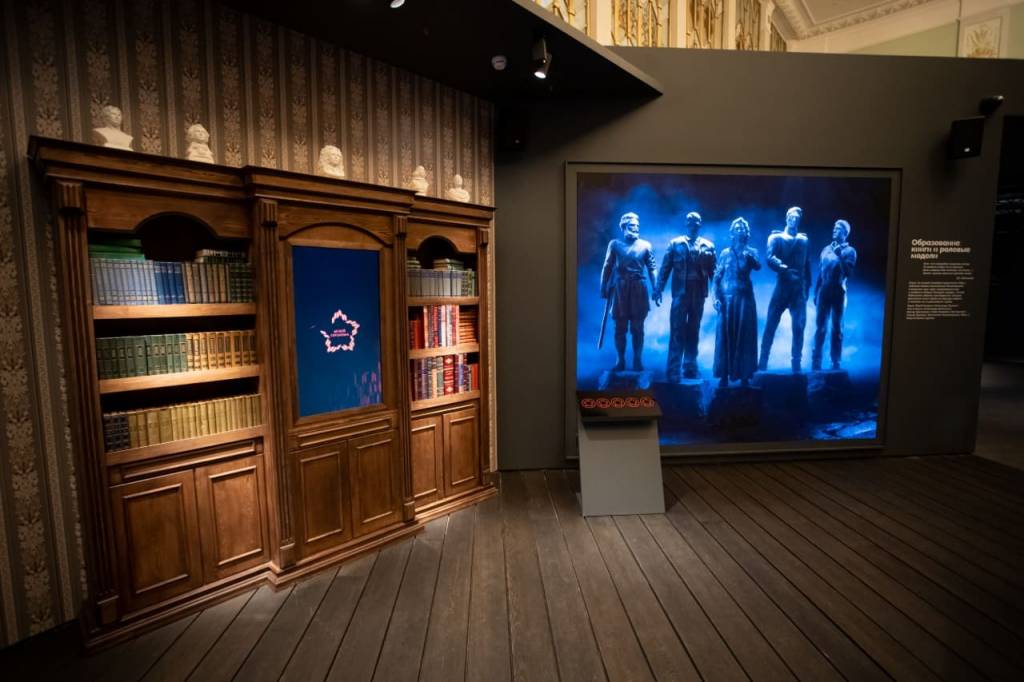

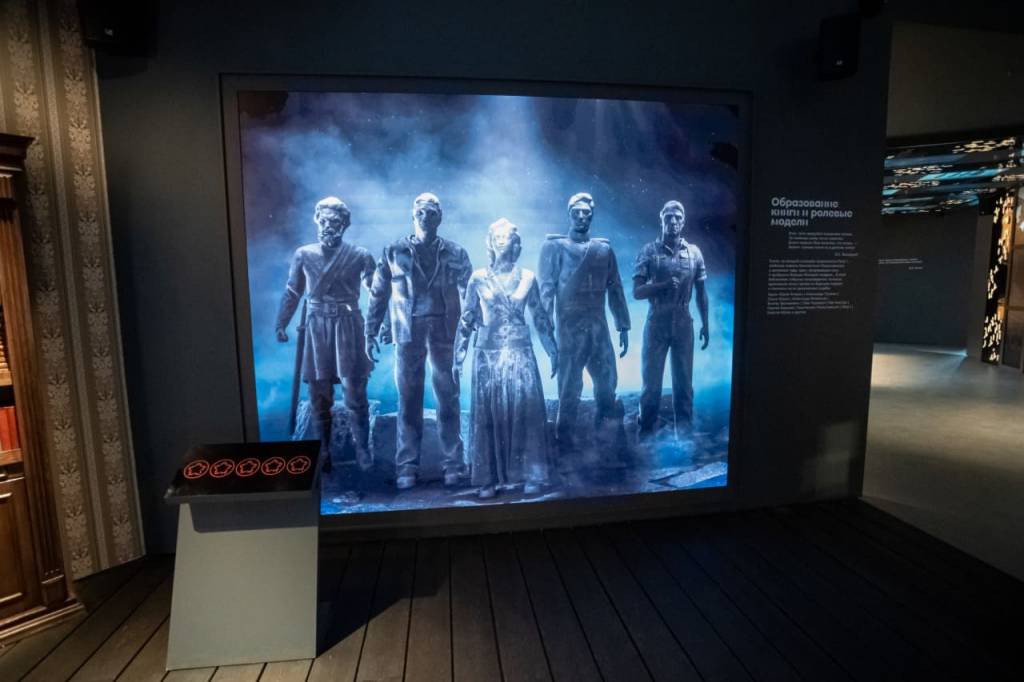

Важным элементом интерактивности стала синхронизация контента на экранах с RFID-браслетами посетителей. Выбирая героев с помощью браслета, каждый гость мог создать персонализированный опыт: при взаимодействии браслета с RFID-меткой финальный образ выбранного героя появлялся на большом экране.

Проект реализовывался в здании, являющемся памятником архитектуры, что накладывало определенные ограничения на прокладку коммуникаций и использование помещений. Дополнительную сложность представляли многочисленные этапы согласования спецификаций с генеральным заказчиком.

Этапы проекта

1. Разработка концепции

На первом этапе работы над проектом была разработана концепция, которая отражала идеи взаимодействия технологий с посетителями. Концепция включала выбор оборудования, определение характеристик мультимедийных решений, а также ключевых аспектов взаимодействия с посетителями через интерактивные элементы. Концептуальная работа базировалась на понимании будущей аудиторной нагрузки и эффектов, которые должны были быть достигнуты с помощью технологий.

2. Подбор спецификации

После утверждения общей концепции команда начала подбирать оборудование для реализации поставленных задач. Это включало выбор светодиодных экранов, интерактивных панелей, проекционного оборудования и аудиосистем. Спецификация была составлена с учетом потребностей в функциональности, дизайне и бюджете.

3. Корректировка спецификации из-за изменений концепции

В процессе обсуждения концепции с заказчиком и другими заинтересованными сторонами концепция претерпела несколько изменений. Эти изменения касались не только дизайна, но и требований к функциональности. Из-за этих изменений спецификация несколько раз корректировалась, что потребовало нового подбора оборудования и пересмотра некоторых технических характеристик.

4. Согласование спецификации

Спецификация была согласована с заказчиком, учитывая особенности помещения и весь концепт музея. Согласование затянулось из-за множества нюансов, таких как необходимость интеграции с существующими инженерными системами и спецификациями для зданий памятников архитектуры.

5. Проектирование

На этом этапе был разработан проект, включающий схемы подключения оборудования, план установки, а также детализированное описание всего процесса монтажа. Проектирование было осложнено ограничениями по размещению кабелей и оборудованию в историческом здании. Было важно обеспечить совместимость всех мультимедийных решений, а также безопасное и удобное размещение систем видеонаблюдения и охранной сигнализации.

6. Поиск альтернатив с доступным сроком поставки

В связи с изменениями концепции, в ряде случаев возникла необходимость в поиске альтернативного оборудования с учетом сроков поставки. Это потребовало анализа и быстрого реагирования на изменения, чтобы все компоненты были доставлены в нужное время, не нарушив графика.

7. Согласование изменений

Все изменения, включая выбор альтернатив и обновления спецификации, необходимо было согласовать с генеральным заказчиком. Этот процесс занял дополнительное время, так как требовалось учесть множество факторов, таких как совмещение новых решений с уже существующими проектными особенностями.

8. Монтаж оборудования

На данном этапе началась установка оборудования: светодиодных экранов, аудиосистем, интерактивных терминалов и проекционных решений. Монтаж осложнялся особенностями пространства и необходимости скрытого размещения кабелей. В работе также участвовали подрядчики, которые занимались металлоконструкциями, электропитанием и декорациями.

9. Пуско-наладка и настройка

После монтажа оборудования был проведен процесс пуско-наладки и настройки всех систем. Это включало настройку видеоконтента, аудио, синхронизацию с интерактивными метками и RFID-системами. Особое внимание уделялось тестированию всех компонентов и их взаимодействию в реальных условиях.

10. Интеграция с внешними системами

В проекте была реализована интеграция мультимедийных решений с системой управления музеем, включая автоматизированные сценарии отображения контента. Это обеспечило бесперебойную работу оборудования и позволило персоналу легко управлять экспозицией.

Сложности и решения

Основной вызов – сжатые сроки реализации проекта в условиях постоянного изменения концепции. Для своевременного выполнения задач было решено использовать оборудование, доступное на складах у дистрибьюторов, что позволило избежать длительного ожидания поставок. Кроме того, требовалось быстрое взаимодействие со смежными подрядчиками, которые занимались монтажом металлоконструкций, электропитанием, декорациями и запуском контента. Команда монтажников и инженеров работала в усиленном режиме, оперативно устанавливая и настраивая оборудование, чтобы соответствовать заданным срокам.

Дополнительную сложность представляли общие особенности создания мультимедийных музеев:

Необходимость точной синхронизации оборудования. Все аудио- и видеорешения должны работать в едином ритме, что требует тщательной настройки и тестирования.
Сложности акустики в больших залах. Разработка звукового решения с учетом реверберации и направленности звука критически важна для комфортного восприятия информации.
Высокая нагрузка на систему управления. Необходимо обеспечить надежную работу оборудования при постоянном потоке посетителей и взаимодействии с интерактивными элементами.
Ограничения по монтажу. Часто музейные пространства требуют скрытого размещения кабелей и оборудования, что усложняет инсталляцию.
Комплексность обеспечения безопасности. В музеях с высокой посещаемостью критически важно спроектировать надежную систему контроля доступа, видеонаблюдения и пожарной безопасности, интегрировав её в общую архитектуру здания.

Особой трудностью стало использование светодиодных экранов на гибких модулях, которые позволили создавать уникальные формы. Однако металлоконструкции, на которые они крепились, были выполнены с отклонениями, что привело к необходимости долгого и упорного подгона модулей для качественного монтажа экранов без щелей. Эта работа потребовала от команды повышенного внимания к деталям, а также высокой точности и аккуратности при монтаже.

Результат проекта

В результате проделанной работы музей стал инновационным пространством, где технологии помогают посетителям не просто изучать историю, а взаимодействовать с ней. Благодаря мультимедийным решениям и интерактивному подходу «Музей героизма» оставляет у гостей яркие впечатления и делает изучение истории доступным и увлекательным. Открытие музея состоялось по плану с приглашением большого количества СМИ.
