Проект ФГКОУ ВО Академия Следственного комитета Российской Федерации (г. Санкт-Петербург)

Общее описание проекта

В настоящее время здесь находится Санкт-Петербургская академия Следственного комитета Российской Федерации. В советский период здание использовалось для размещения различных учебных заведений, включая Ленинградское высшее ордена Ленина Краснознаменное командное училище железнодорожных войск и военных сообщений имени М. В. Фрунзе. До декабря 1917 года здесь располагалась Александровская военно-юридическая академия. Здание по адресу набережная реки Мойки, дом 96, литер А, имеет богатую историю.

Проект включает в себя комплекс мероприятий по реконструкции и реставрации исторического здания с целью его адаптации к современным требованиям образовательного учреждения, сохраняя при этом архитектурное наследие и историческую ценность объекта.

Основные направления проекта:

• Модернизация инженерных систем, улучшение функциональности помещений и обеспечение соответствия современным стандартам безопасности и комфорта. Реконструкция:​

• Восстановление и сохранение исторических элементов интерьера и экстерьера здания, включая фасады, декоративные детали и другие архитектурные особенности, представляющие культурную ценность.

Реставрация:​

Проект способствует гармоничному сочетанию исторической ценности здания с современными требованиями к образовательным учреждениям. Реализация проекта направлена на сохранение исторического наследия Санкт-Петербурга, улучшение образовательной инфраструктуры и создание комфортных условий для обучения и работы сотрудников академии.

Активное участие в реконструкции принимал и Председатель Следственного комитета Российской Федерации - Бастрыкин Александр Иванович.

Оснащение проходило по следующим помещениям:

• Учебные аудитории (более 30 помещений)

• Музей

• Конференц-залы

• Актовый зал

• Студия видеозаписи

• Студия звукозаписи

Заказчик: Следственный комитет РФ

Сроки реализации проекта: январь 2022 – сентябрь 2024

Количество помещений: Учебные аудитории (более 30), Музей, Конференц-залы, Актовый зал, Операторская, Студия видеозаписи, Студия звукозаписи.

Требования заказчика

При проектировании необходимо было учитывать условие, что здание является реконструируемым. Всё подвесное оборудование необходимо было тщательно рассчитывать на предмет соответствия несущей способности элементов здания прилагаемым нагрузкам от оборудования. Немаловажным требованием стало соответствие предлагаемых решений дизайн - проекту академии.

Технические решения должны были быть предварительно согласованы как с пользователем, так и с Генпроектировщиком и Генподрядчиком. Отдельное внимание уделялось корректности оформления всей документации.

Главным отзывом от Заказчика для нас стали уже успешно проведенные мероприятия в актовом зале, на котором присутствовали представители комитета, руководители и студенты. Учебные аудитории уже введены в эксплуатацию и активно используются сотрудниками и учащимися.

Описание помещений, где интегрировались системы

Наша команда была выбрана для реализации масштабного проекта реконструкции Академии Следственного комитета в Санкт-Петербурге. В рамках проекта работы проводились в двух литерах: А и В, каждая из которых включала помещения различных типов и размеров. В результате реконструкции были созданы и модернизированы:

• Учебные аудитории, полностью оснащённые для образовательного процесса;

• Музей;

• Конференц-залы, подготовленные для проведения крупных мероприятий с использованием передовых технологий;

• Новый актовый зал, отвечающий современным требованиям к мультимедийному оборудованию;

• Студии звукозаписи и видеозаписи для создания профессионального контента.

Мы осуществили полный комплекс работ, включая:

1. Проектирование всех систем. Стадия П и стадия Р, подготовка и сдача всей Исполнительной документации;

2. Поставка оборудования;

3. Монтаж и наладка;

4. Пусконаладочные работы по всем разделам.

Каждый этап был выполнен с учётом высоких стандартов качества и пожеланий заказчика, что обеспечило успешную реализацию проекта.

Учебные аудитории

В корпусе Литеры А были реализованы несколько типов учебных аудиторий, оборудованных с учетом требований к качественному обучению и сохранению дизайна помещений.

Литера А:

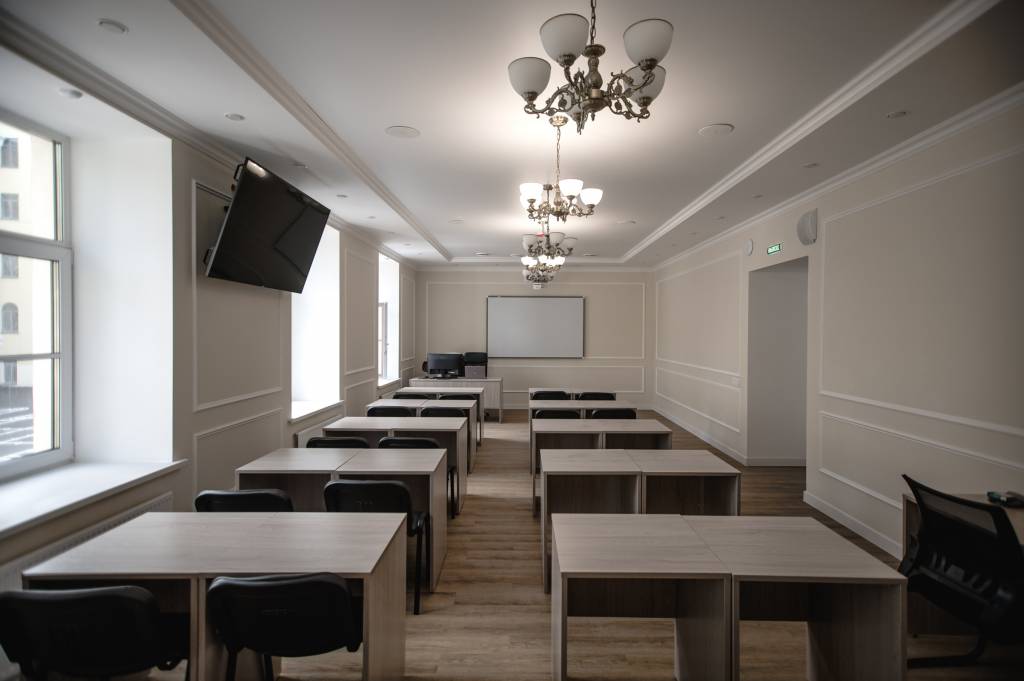

1. Стандартные учебные аудитории:

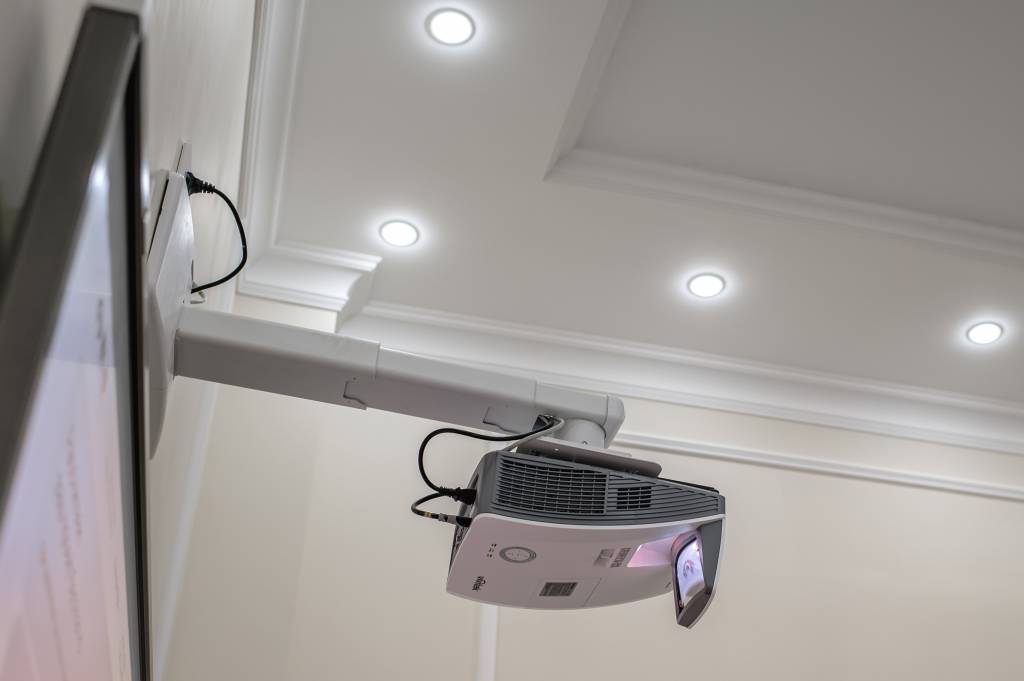

В качестве системы отображения установлен ультракороткофокусный проектор Vivitek в паре с интерактивной доской Exell, что позволяет преподавателям и студентам взаимодействовать с учебными материалами более динамично. Рабочее место преподавателя включает в себя ПК с монитором для удобного управления.

Аудиосистема в аудитории представлена встраиваемыми потолочными громкоговорителями бренда Biamp, обеспечивающими равномерное и качественное распространение звука по всей аудитории. Также для удобства студентов установлена настенная ЖК-панель Philips диагональю 65 дюймов, которая дублирует изображение.

Особое внимание было уделено аккуратному кабель-менеджменту: установка врезных лючков позволила скрыть все кабели и сделать пространство чистым и эстетичным.

2. Аудитории большего размера:

В данных помещениях система отображения была усилена инсталляционными проекторами Vivitek, работающими в паре с моторизованными экранами Digis, что позволяет комфортно демонстрировать материалы даже в крупных залах. Рабочее место преподавателя здесь дополнено документ-камерой Lumens, которая позволяет преподавателю демонстрировать бумажные документы и объекты в режиме реального времени.
Система управления помещением реализована через планшет с предустановленной системой Iridi, на котором запрограммированы различные сценарии использования.

В большинстве аудиторий установлены встраиваемые потолочные громкоговорители Biamp. В двух аудиториях, добавленных позже, Biamp уже не был доступен к поставке в такие краткие сроки, поэтому был оперативно заменен на громкоговорители такого же типа от Audac.

Для передачи аудио- и видеосигналов используется коммутационное оборудование бренда WyreStorm.

Работы в учебных аудиториях Литеры А были выполнены оперативно, так как не требовали значительных конструктивных вмешательств в здание. Это позволило быстро проложить кабели и сосредоточиться на более сложных задачах и помещениях. Основным требованием заказчика было сохранение эстетики помещений при интеграции современного оборудования, что было успешно реализовано.

В Литере В также присутствуют учебные аудитории разного типа.

Литера В:

1. Стандартные учебные аудитории:

Эти аудитории полностью оптимизированы для учебного процесса. Для максимальной эффективности и удобства проведения дисциплин установлены рельсовые системы Interwrite, которые работают в паре с интерактивными панелями Newline диагональю 75 дюймов. Аудиосистема представлена встраиваемыми потолочными громкоговорителями Audac и дополнены микшерами-усилителями.

2. Аудитории большего размера:

Помимо стандартных аудиторий, в Литере В также есть аудитории большого размера. Здесь набор оборудования более обширный, что обусловлено не только размерами помещений, но и расширенными требованиями к функционалу.

Пример одной из таких аудиторий: система отображения построена на базе проектора Panasonic с яркостью 8000 люмен, который работает в паре с моторизованным экраном Digis. Эта аудитория имеет возможность объединяться с соседним помещением, поэтому система была спроектирована с возможностью расширения.

Акустическая система представлена потолочными встраиваемыми громкоговорителями Audac. Управление осуществляется через систему iRidi с настроенными пресетами для различных сценариев использования.
Кроме того, по желанию заказчика, добавлен мобильный комплект звукового оборудования, состоящий из звуковых колонн Electro Voice и микрофонного набора Mipro. Этот комплект может использоваться как для усиления звука в данной аудитории, так и для проведения мероприятий в других помещениях

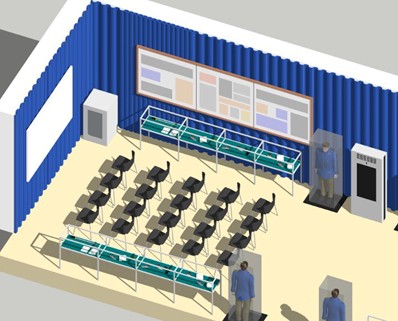

3. Музей:

В Литере В также был разработан и оборудован Музей. Целью создания выставки-музея стало формирование пространства, которое стало бы источником полной систематизированной информации о становлении следственного аппарата за весь период его существования, начиная с эпохи Петра I. Эта информация необходима как сотрудникам Следственного комитета, студентам, кадетам и учащимся, так и широким слоям населения – тем, кто интересуется историей следственного аппарата России.

Задачей оснащения стало не только создать стационарную экспозицию из исторических артефактов, но и эффективно реализовать коммуникационную функцию выставки-музея через использование мультимедийного интерактивного оборудования. При этом необходимо было создать интерактивные зоны с акцентом на проявление активности в процессе получения информации самими посетителями и создать дистанционные способы доступа к информации выставки-музея.

Для интерактивных зон были выбраны сенсорные киоски и столы BM Group, которые позволяют добавлять любой тип информации, создавать активные элементы для молодого поколения и удобное отображение данных для посетителей старше.

Кроме того, музей оборудован для проведения ознакомительных лекций и презентаций. Система отображения реализована на базе проектора Panasonic с яркостью 8000 люмен и моторизованного экрана Digis. Управление осуществляется через систему iRidi. Для гидов и выступающих предусмотрены микрофоны с оголовьем Mipro, а также ручной микрофон для стационарных выступлений.

Акустическая система построена на оборудовании бренда Audac, а вся коммутация выполнена на базе устройств WyreStorm.

Конференц-зал № 1

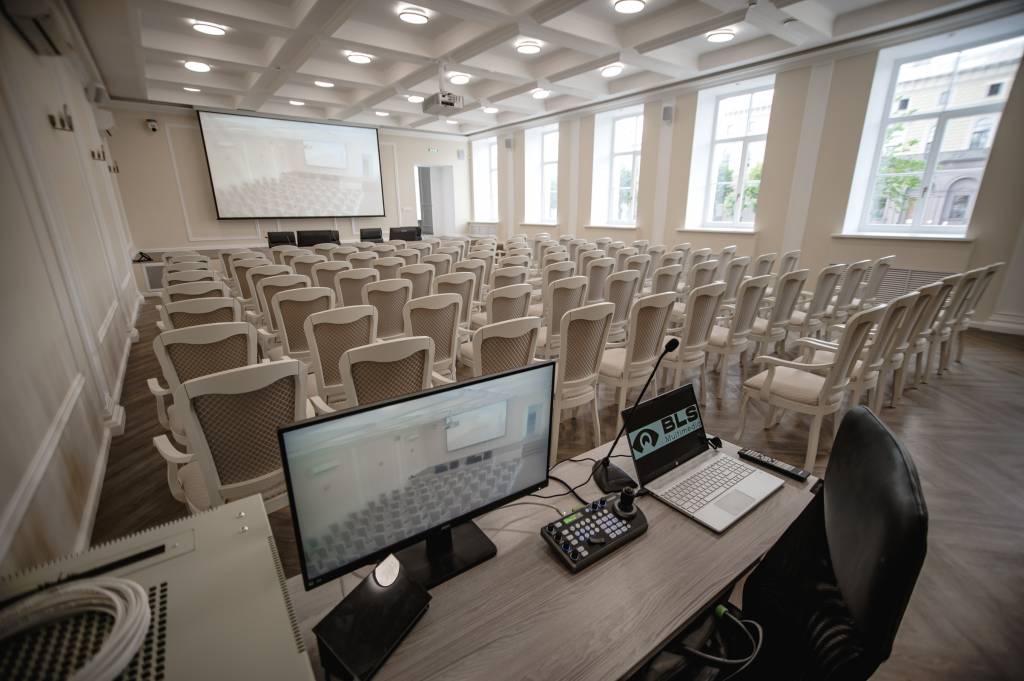

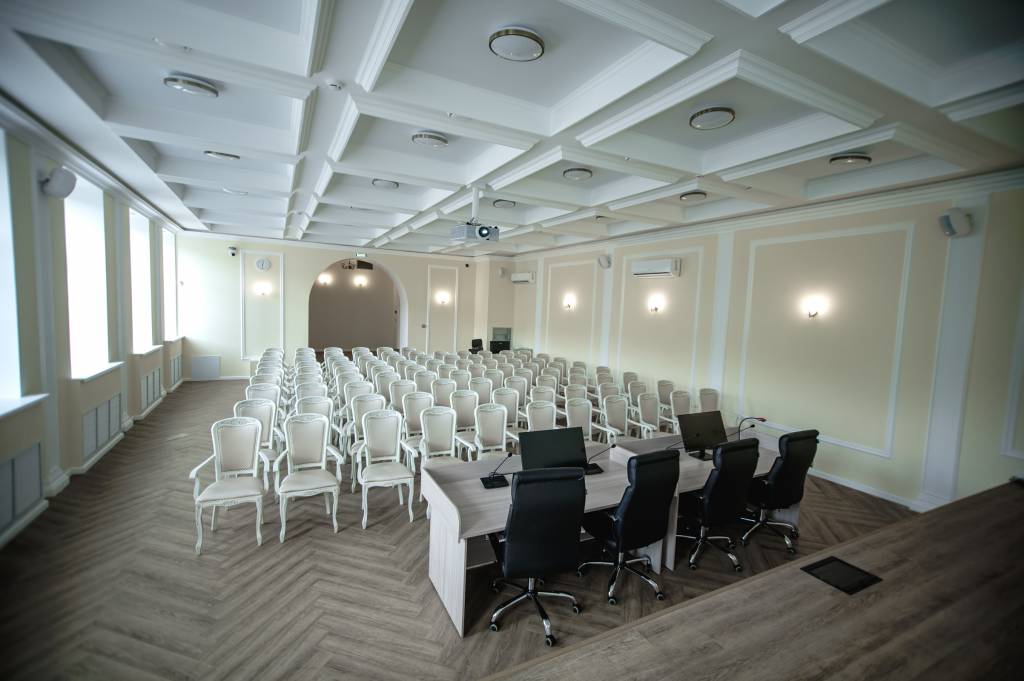

Помимо учебных помещений, в Литере А был представлен еще один зал, который может выполнять не только функции учебной аудитории, но и служить полноценным конференц-залом. В начале помещения предусмотрен подъем сцены для президиума, что делает его удобным для проведения деловых мероприятий и выступлений.

В качестве системы отображения используется мощный проектор с яркостью 11 000 люмен, который работает в паре с моторизованным экраном, создавая четкое и яркое изображение, видимое даже при ярком солнечном свете.

Для качественного озвучивания зала, как и в других аудиториях, использована аудиосистема от бренда Biamp в корпусе. Сценарии управления оборудованием настроены через систему IRidi, которая расположена на месте преподавателя. В случае проведения мероприятий с участием президиума на столе устанавливаются пульты делегата и пульт председателя, что позволяет регулировать, кто из участников может говорить.

Для проведения видеоконференций установлены две поворотные IP-камеры, управление которыми осуществляется с помощью специализированного пульта, обеспечивая гибкость в настройке ракурсов для съемки.

Для взаимодействия с аудиторией предусмотрены радиомикрофоны бренда Mipro, которые обеспечивают свободу передвижения и четкую передачу звука.

Состав оборудования в конференц – зале № 124:

• Система отображения: Проектор Barco G62-W11 + экран Digis

• Система коммутации: Wyrestorm

• Акустическая система: Biamp

• Микрофонныйпарк: Televic D-Cerno, Shure, Mipro

• СистемаВКС: Lumens

Конференц-зал № 2

Особое внимание в проекте было уделено конференц-залу с овальным столом. Этот зал используется не только для проведения конференций и совещаний, но и личных встреч Александра Ивановича. Здесь реализована современная система отображения и видеоконференцсвязи, которая обеспечивает высокое качество проведения мероприятий.

Система отображения представлена тремя профессиональными панелями LG, размещённые по бокам и напротив председателя. Такая расстановка обеспечивает удобство просмотра контента для всех участников вне зависимости от рассадки.

Для проведения видеоконференций предусмотрены поворотные IP-камеры, расположенные над экранами, что позволяет фиксировать участников в зале с разных ракурсов.

Озвучивание зала выполнено с помощью встраиваемых потолочных систем от Audac, которые обеспечивают равномерное распределение звука. Аналогично с соседними аудиториями для соблюдения единого дизайна помещений.

В зале установлены настольные проводные пульты Televic Confidea, включая пульт председателя, который имеет возможность управлять процессом конференции. В зале используется iRidi с прописанными сценариями проведения конференций для разного количества участников, что упрощает подготовку и управление.

Вся система скоммутирована на базе оборудования Wyrestorm, что обеспечивает надёжность и простоту в управлении всеми мультимедийными процессами.

Актовый зал

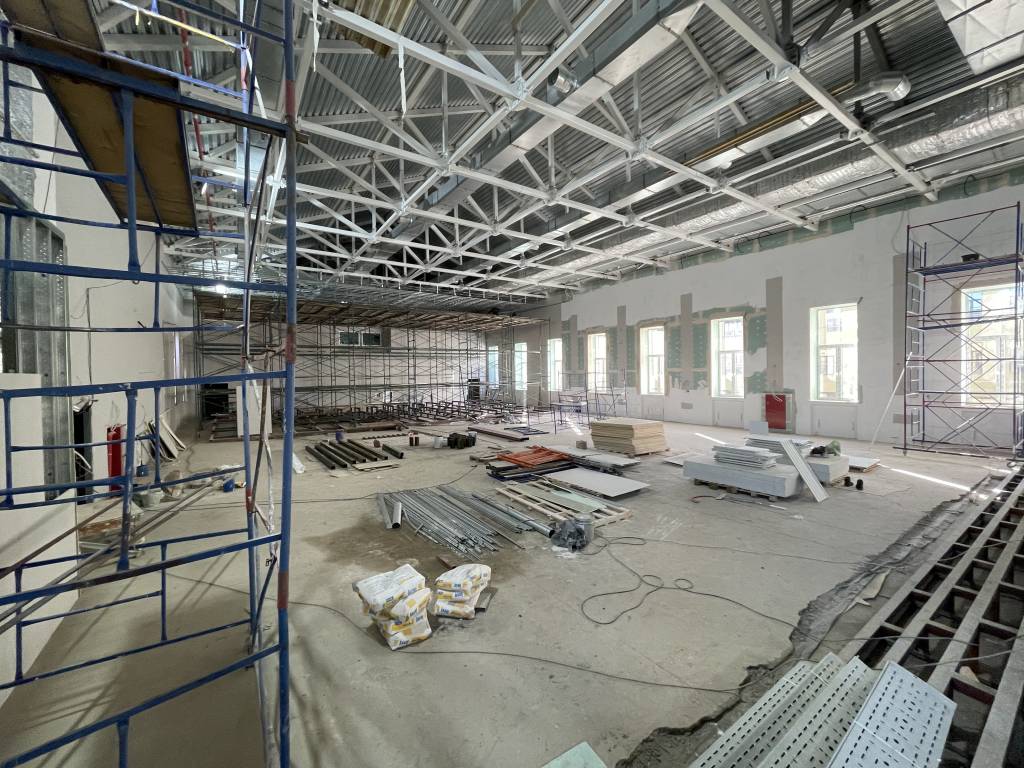

Разработка проекта актового зала стала комплексной задачей, начатой на этапе активной стройки. В момент начала проектирования крыша отсутствовала вообще.

Поскольку здание является историческим объектом, по мере строительства выявлялись непредвиденные особенности здания, которые влекли за собой постоянные изменения в проектной документации. Это включало смещение потолков, изменения конструктивных элементов и усилений стен, что требовало оперативного внесения корректировок в проект и повторного согласования не только с заказчиком, но и с производителями оборудования.

Для оснащения зала выбрали классическую схему с расположением оборудования и созданием отдельной операторской зоны в конце зала.

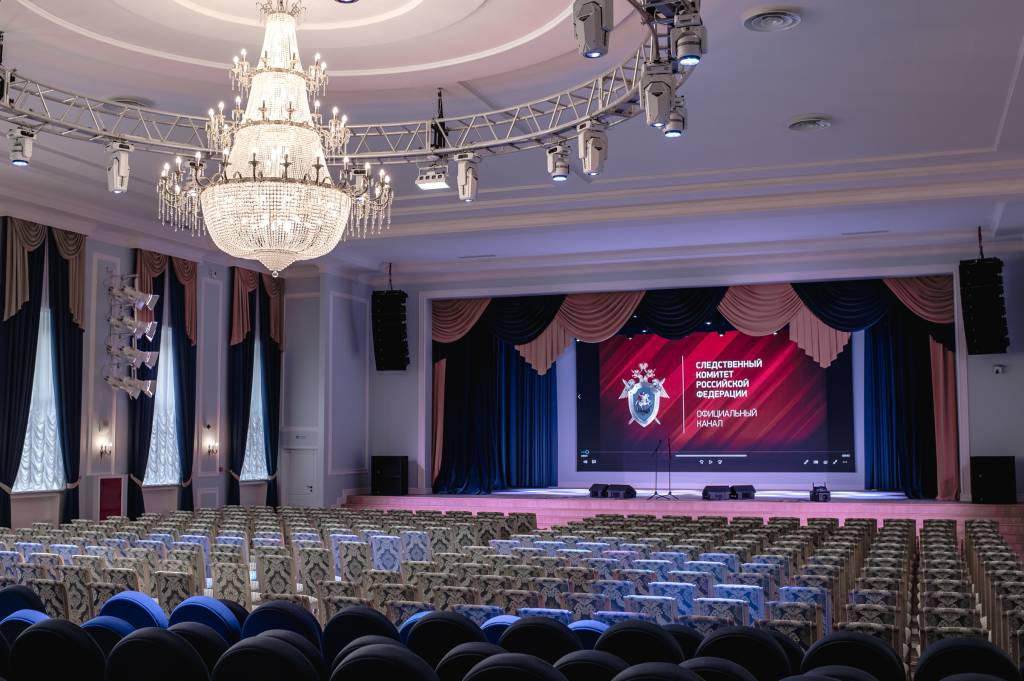

1. Система отображения: был установлен светодиодный экран на сцене. Предварительное усиление стены позволило установить конструкцию без использования дополнительного распределения нагрузки на пол.

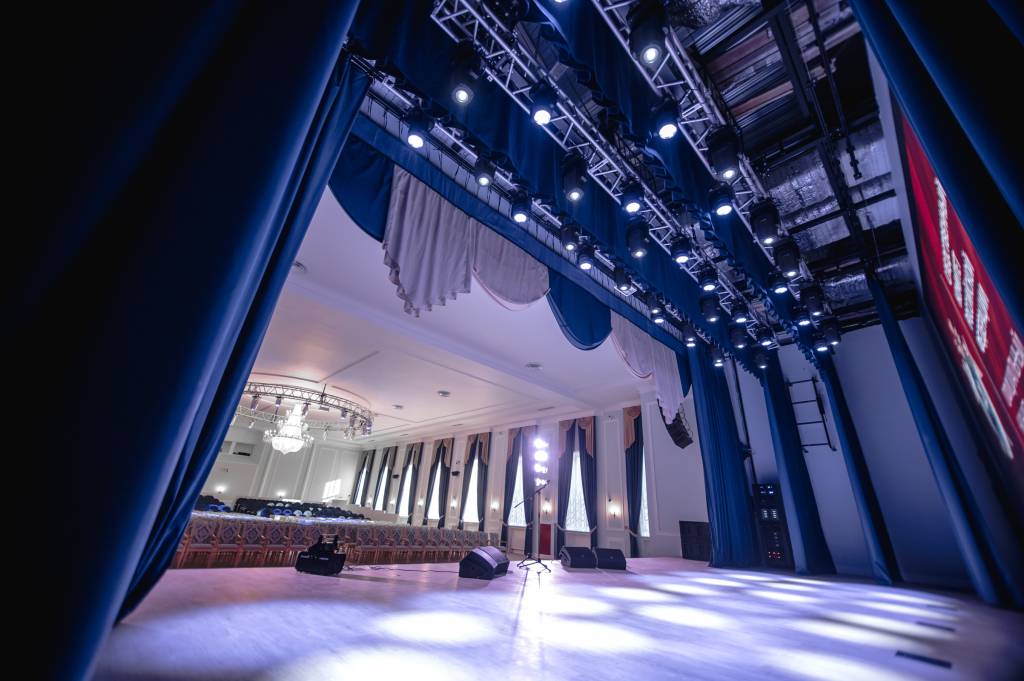

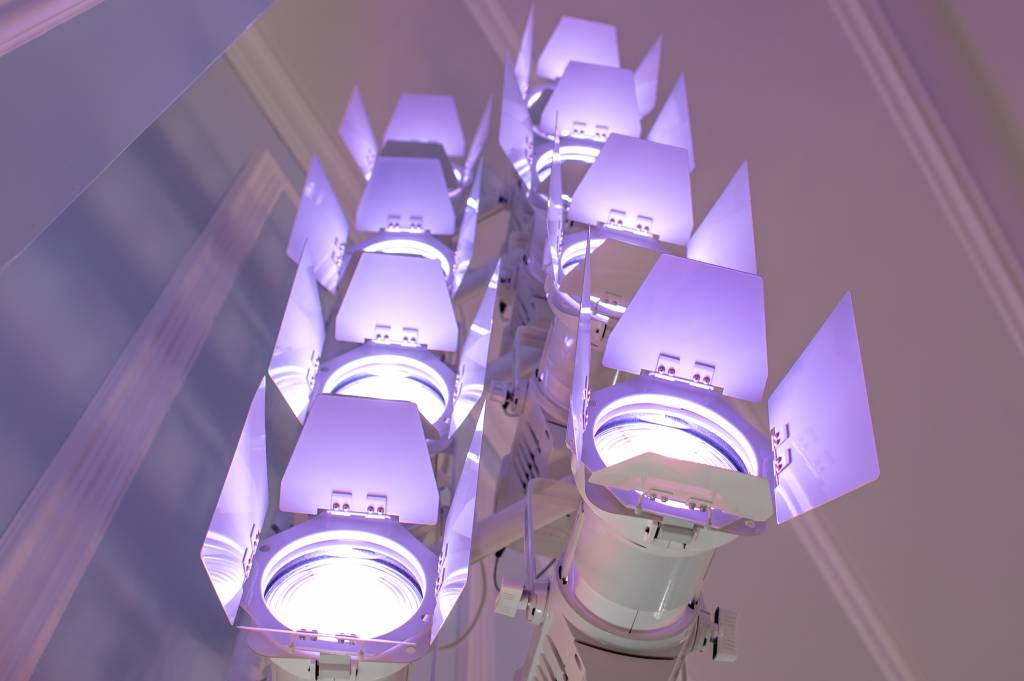

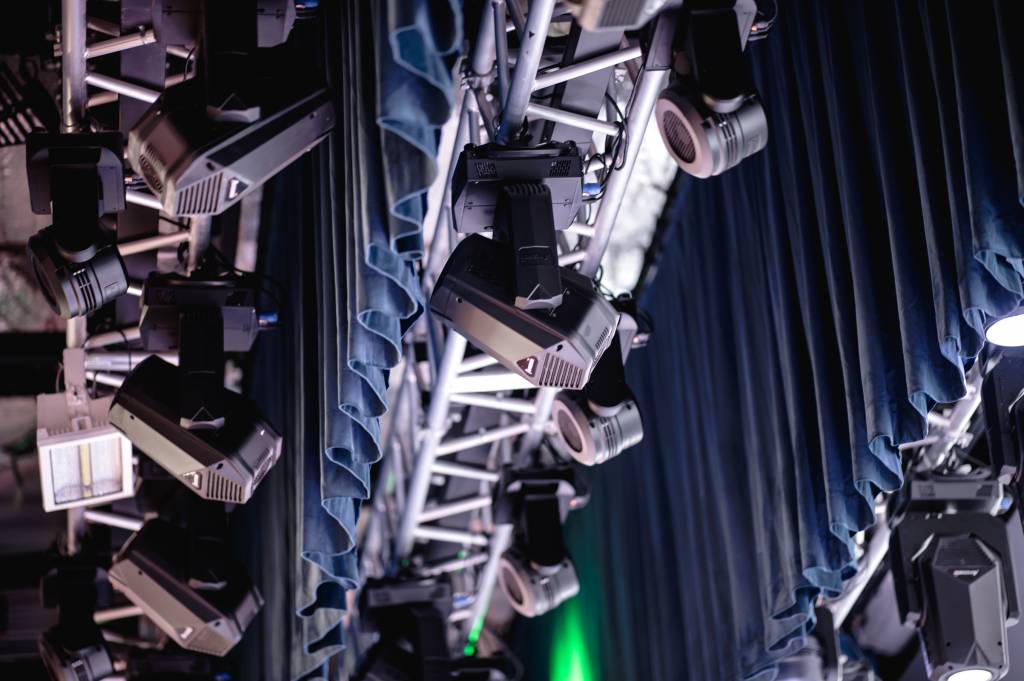

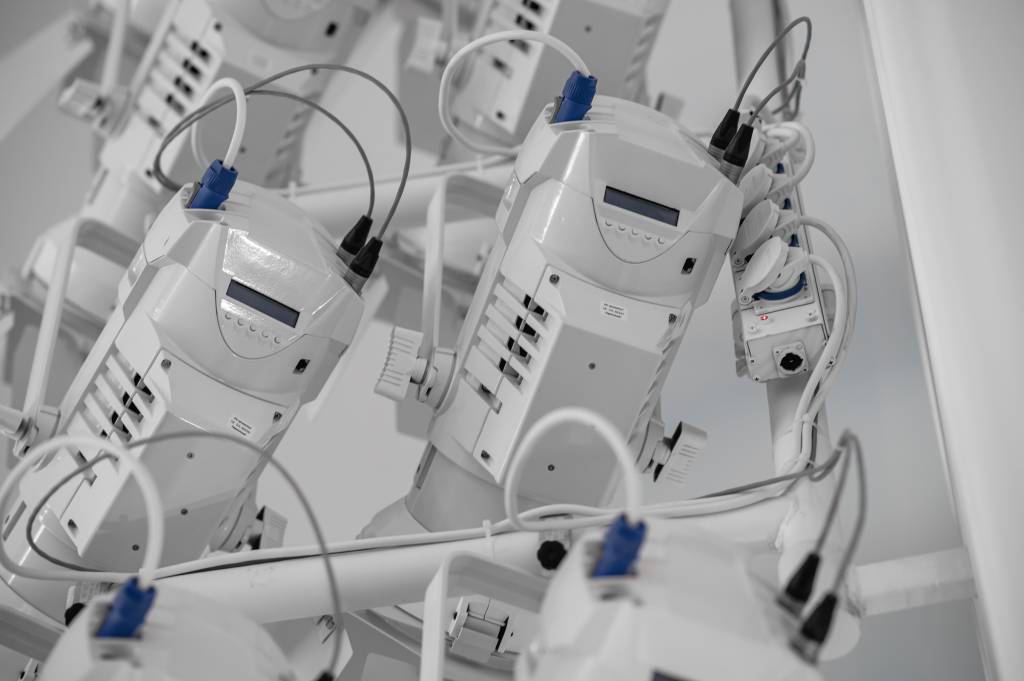

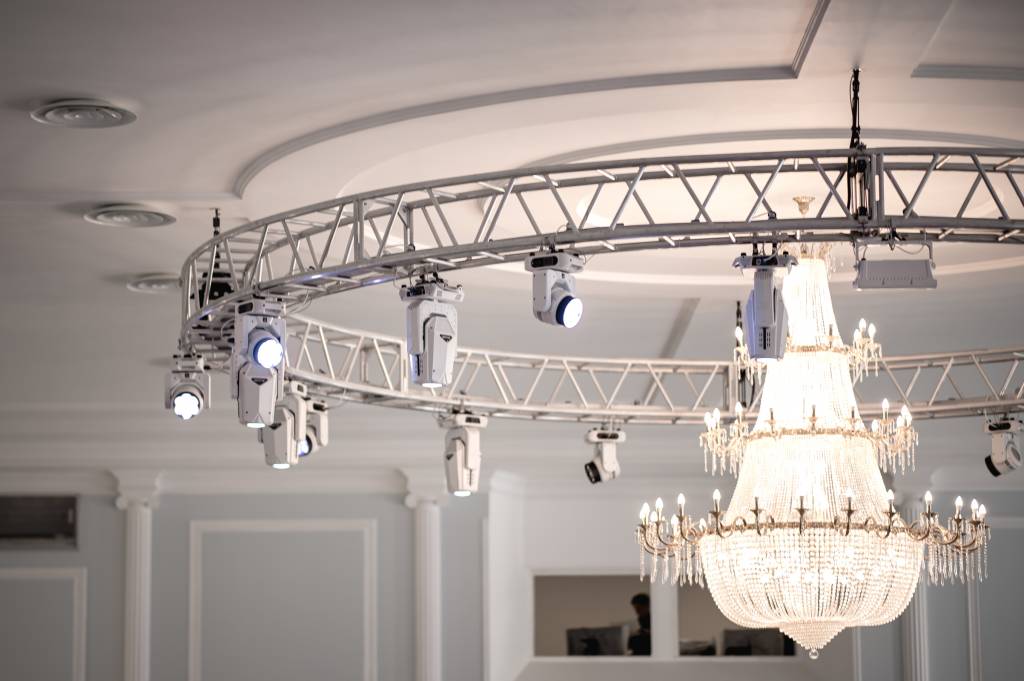

2. Постановочное освещение было реализовано в следующей конфигурации: три софитных подъема над сценой, диагональное освещение и выносной софит в зрительном зале. Выносной софит представляет собой круглую ферму с приборами, которые были окрашены в белый цвет под заказ. Это решение помогло гармонично интегрировать оборудование в интерьер. Для усиления динамики сценических эффектов были добавлены генераторы тумана на масляной основе, отличающиеся низким уровнем шума и минимальным потреблением энергии.

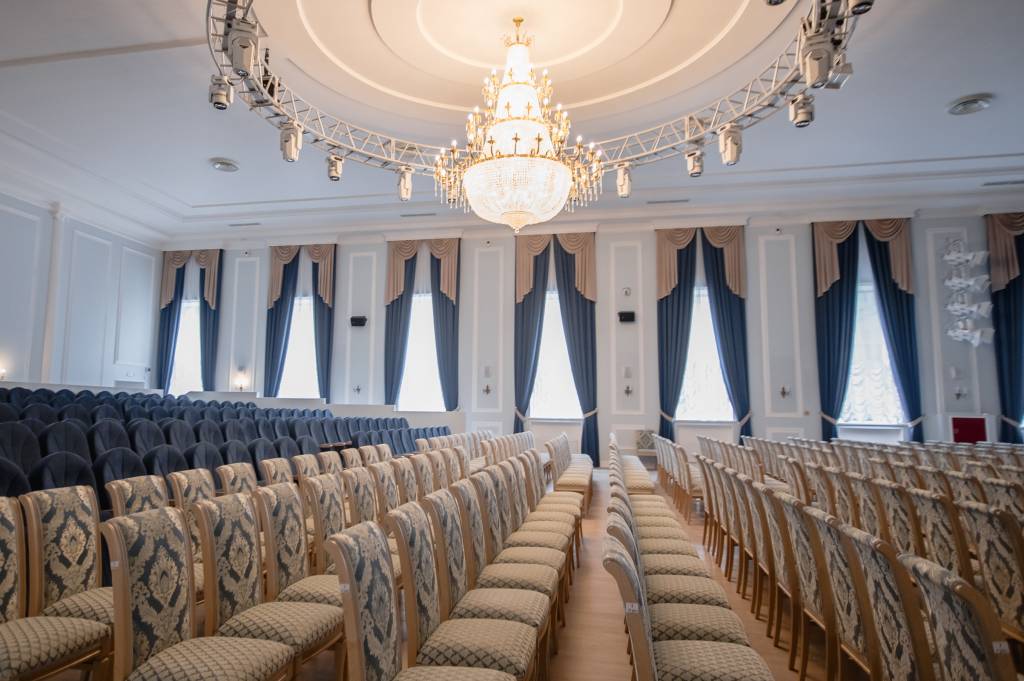

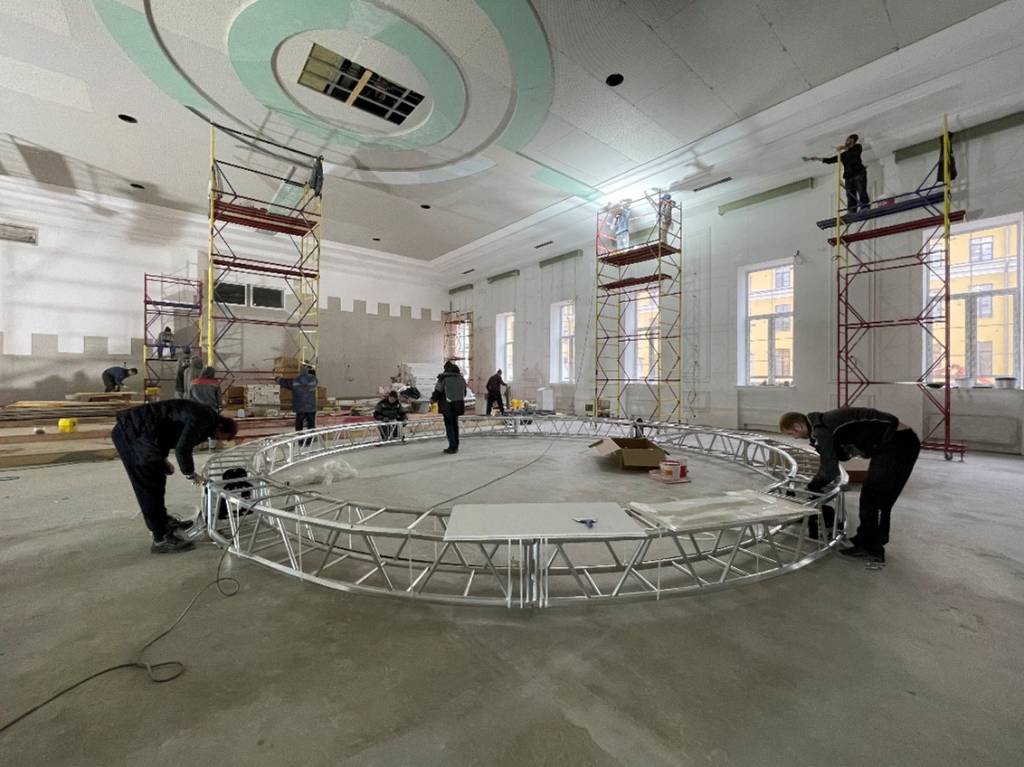

Интересный факт! С круглой фермой для выносного софита связана забавная история. Изначально конструкция была выполнена из алюминия, и, соответственно, имела натуральный металлический цвет. Лотки и коробки, которые были в ней установлены - аналогичного цвета. Однако уже после сборки, заказчик внезапно попросил, чтобы все внутренние элементы и крепления были белыми. Сроки поджимали, а покрасочные камеры в Санкт-Петербурге либо не могли взять такой объем, либо предлагали огромные сроки выполнения. Решение было найдено неожиданно: на месте стройки была импровизированно организована «покрасочная камера», где удалось оперативно окрасить все необходимые элементы в белый цвет, что позволило уложиться в сроки и выполнить пожелания заказчика.

Подвесить такую большую и тяжелую конструкцию тоже оказалось непростой задачей. Потребовалось участие около 12 человек для того, чтобы поднять ферму в собранном состоянии, так как использовать технику в этом помещении было невозможно. Около 5 вышек-тур и огромное количество рук помогли справиться с задачей быстро и эффективно.

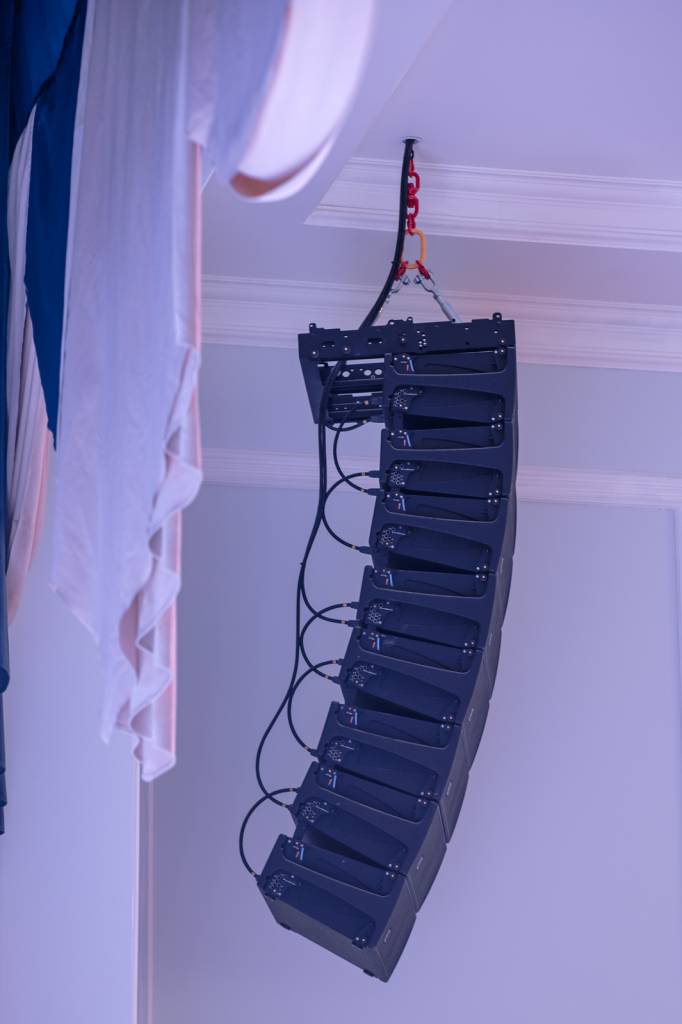

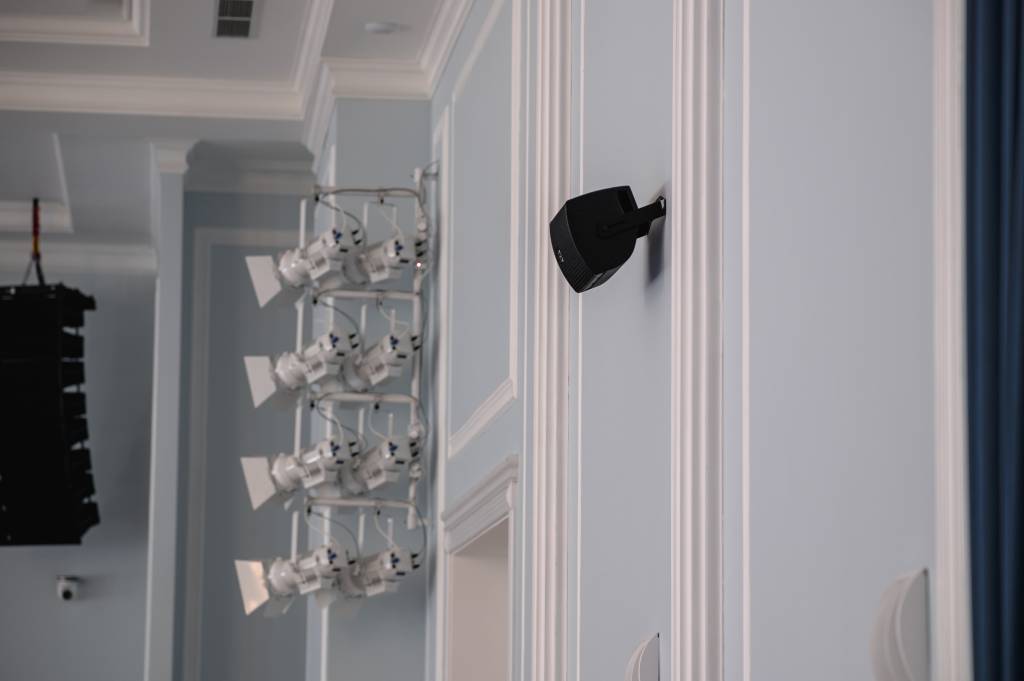

3. Звуковая система: Для озвучивания зала использовалась система из линейных массивов, состоящая из 8 массивов и 2 сабвуферов с каждой стороны. Это обеспечило качественное покрытие всего зала. Для равномерности распределения звука использованы добивки и фронтфилы. Для сценических выступлений предусмотрены мониторные акустические системы.

4. Система видеотрансляции: по периметру зала установлены поворотные IP-камеры для трансляции изображений (со сцены, из зала и боковых ракурсов). Для проведения конференций формата президиума предусмотрены микрофонные пульты на гусиной шее.

5. Для дублирования контента предусмотрены 65-дюймовые информационные дисплеи, которые помогают выступающим следить за ходом презентаций

6. По всему залу и сцене предусмотрены люки с коммутацией для удобного подключения необходимого оборудования на разных участках.

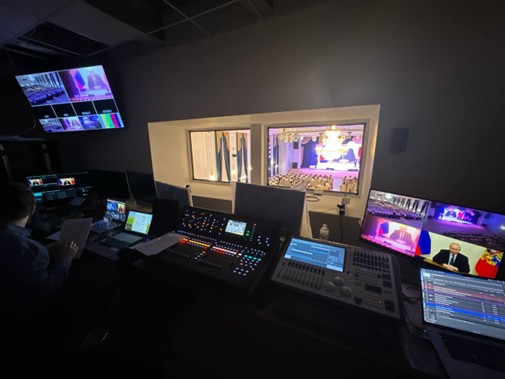

7. Операторская: для управления мероприятиями оборудована операторская, где расположены рабочие места для звукорежиссера, светового художника и видеооператора. Каждое место оснащено пультами управления звуком, светом и камерами, компьютерами с мониторами, технологической мебелью и рэковыми шкафами для оборудования. Всё коммутационное оборудование аккуратно собрано и подключено в рэковом шкафу и под столом.

Состав оборудования в актовом зале:

• Система отображения: светодиодный экран HDLT 8000 x 4480, шаг пикселя 4мм. Управление Novastar H2.

• Система видео коммутации: Blackmagic Design ATEM

• Микширование: Midas

• Акустическая система: ProTone

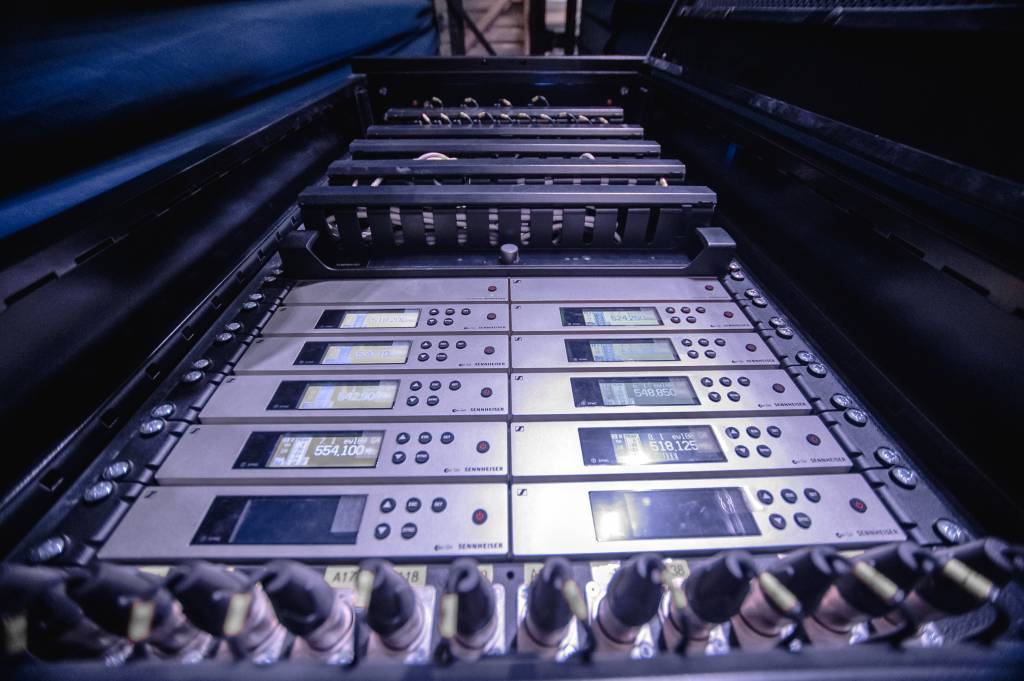

• Микрофонный парк: Sennheiser EW + Shure

• СистемаВКС: Lumens, Televic Confidea

• Сценическийсвет: Anzhee PRO + Monon + Avolites Tiger Touch

• Коммутация: Wyrestorm, Jung

• Механикасцены: Imlight

Студия видеозаписи

В здании клуба была реализована профессиональная студия видеозаписи, оснащенная современным оборудованием для высококачественной съемки и монтажа контента.

1. Система съемки: Основу студии составляют камеры Sony 4K, которые обеспечивают высокое разрешение и четкость изображения. Камеры оборудованы дополнительными аккумуляторами и зарядными устройствами для длительной работы без перерывов. Для устойчивости и гибкости съемочного процесса предусмотрены видеоштативыFalcon.

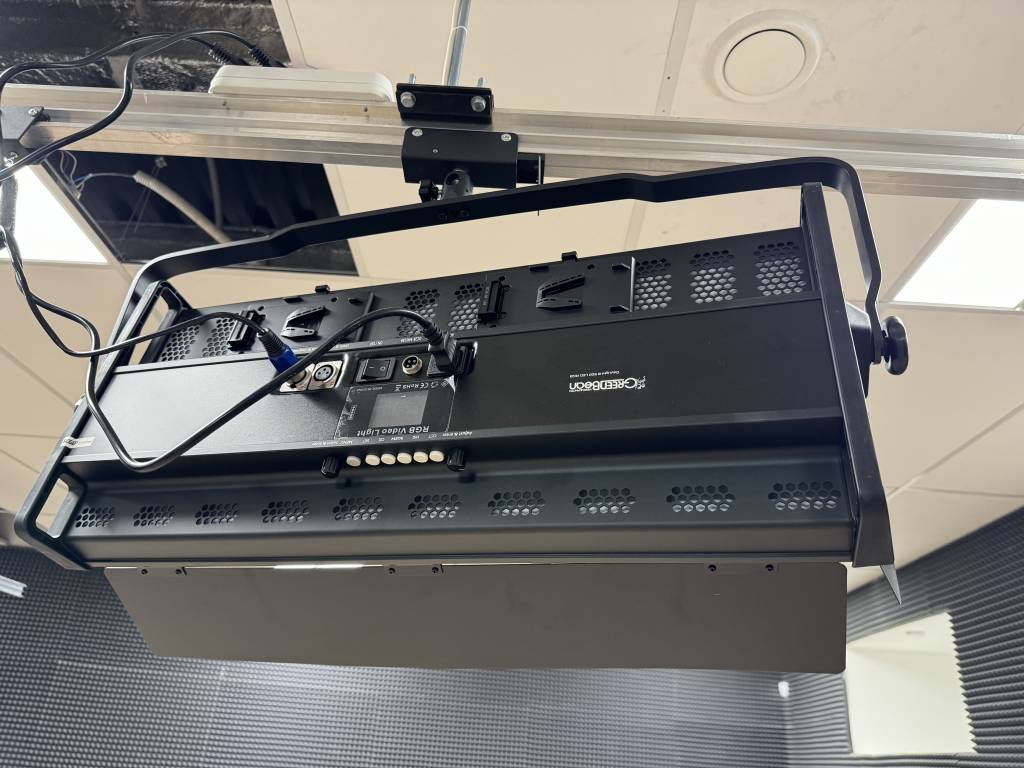

2. Световое оборудование: Для обеспечения качественного освещения используется комплект светового оборудования Godox. Система рейлингов Logocam позволяет быстро и удобно переконфигурировать свет в зависимости от потребностей съемки, что особенно важно при работе с разными проектами.

Для создания хромакей-фона, необходимого для последующей замены фона на этапе постпродакшена, выбран зеленый хромакей бренда GreenBean.

3. Оборудование для монтажа и обработки контента: Для оператора и монтажера подготовлено всё необходимое для обработки и создания высококачественного контента. Используется профессиональное программное обеспечение Davinci Resolve, которое позволяет эффективно обрабатывать видео. Для еще большего удобства работы с ПО - предусмотрена контрольная панель.
В студии установлена мощная монтажная станция Forsite, которая обеспечивает быстрый и плавный монтаж, а также монитор для точной цветокоррекции и комплект наушников Sony для мониторинга звука.

4. Акустическая система: Также в студии используются активные акустические мониторы бренда FBT, что позволяет добиться высококачественного звучания и точности при работе с аудиодорожками.

5. Транспортировка и хранение оборудования: Для удобства транспортировки и хранения всей техники предусмотрен жесткий кофр, который защищает оборудование и упрощает его перемещение при необходимости.

Студия Звукозаписи

Студия звукозаписи расположена в одном корпусе со студией видеозаписи, что позволило проводить работы по оснащению обеих студий параллельно. Она оснащена современным оборудованием для записи и обработки звука, обеспечивая все условия для профессиональной работы звукорежиссера и исполнителей.

Оборудование для звукорежиссера: В студии установлены высококачественные звуковые мониторы Focal Solo6, которые обеспечивают точное и детализированное воспроизведение звука. Для обеспечения полноценного восприятия низких частот используется активный студийный сабвуфер Focal SUB ONE. Дополнительно предусмотрены компактные активные референсные мониторы Avantone, которые используются для контроля звучания на различных уровнях громкости и в разных акустических условиях.

Оборудование для исполнителей: Для тех, кто участвует в записи, предусмотрены студийные наушники закрытого типа Beyerdynamic, которые обеспечивают отличную звукоизоляцию и комфорт даже при длительных сессиях.Для всех участников процесса записи используется система персонального мониторинга Behringer POWERPLAY, что позволяет каждому исполнителю слышать себя и других участников записи в удобном режиме. Также предусмотрены микрофонные предусилители для улучшения качества сигнала.

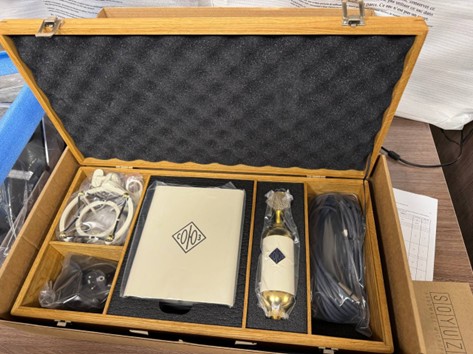

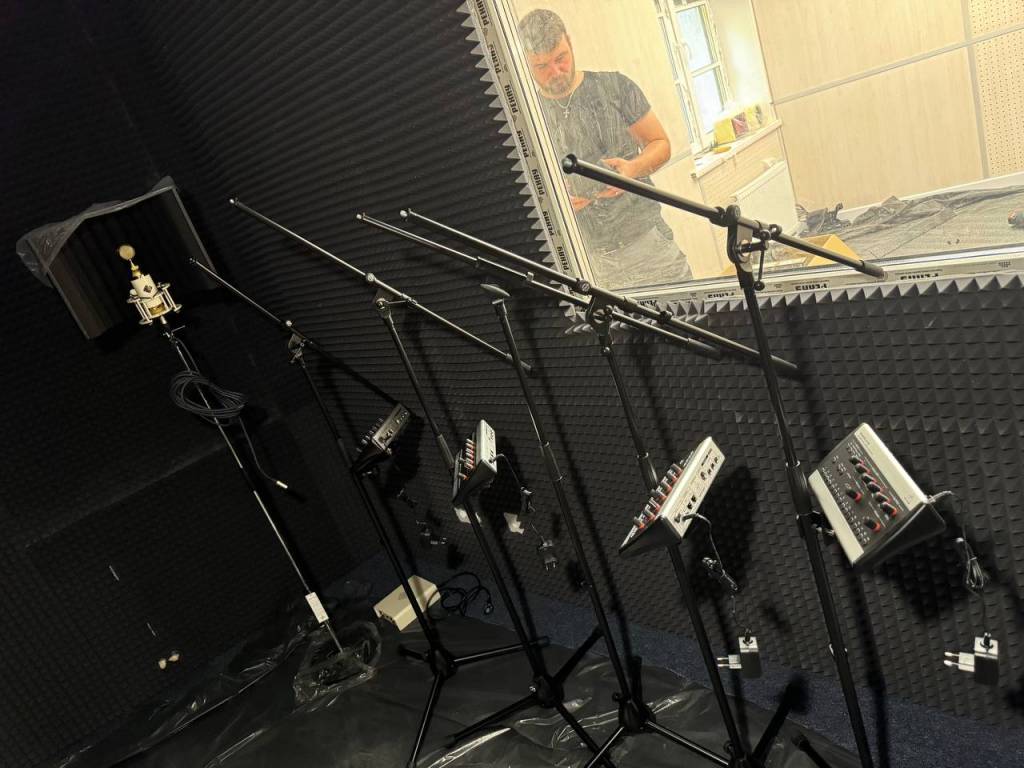

Микрофоны: В студии используется несколько типов микрофонов для записи. Одним из ключевых микрофонов является Soyuz 017 Tube, который особенно популярен среди блогеров и студий подкастов благодаря своему уникальному дизайну и высококачественному звуку.Также используются микрофоны брендов Shure и Sennheiser, которые зарекомендовали себя в профессиональной сфере звукозаписи.

Для преобразования и обработки аудиосигнала применяются аудиоинтерфейсы, которые обеспечивают чистоту и стабильность сигнала на всех этапах записи.

Студия оборудована удобными коммутационными панелями как в основной студии, так и в контрольной комнате. Это позволяет быстро переключать и настраивать оборудование в зависимости от текущих задач.

В студии был проведен небольшой объем строительно-монтажных работ, однако основное оборудование устанавливалось и настраивалось уже на этапе чистовой отделки, что позволило избежать повреждений и задержек в работе.

Возможность развития проекта после реализации (возможность интеграции в проект дополнительного оборудования)

Реализованные технические решения: запас мощности оборудования обработки и коммутации звуковых и видеосигналов, запас входных и выходных интерфейсов серверной части оборудования), позволят расширять и модернизировать систему.

Системы управления могут дополнительно быть дополнены необходимым сценариями использования помещений. В зале заложен большой потенциал оборудования, в котором можно прописывать любые интерсеные световые сценарии, оживлять это звуком, эффектами.

Вызовы, возникшие во время реализации и как мы их решили

Переходим к самому каверзному вопросу – вызовы и сложности при реализации. Данный проект действительно испытал нашу экспертность и профессионализм команды, со всеми задачами справились!

1. Неожиданные изменения в проекте. В ходе стройки постоянно возникали непредвиденные факторы, связанные с конструкцией здания – их можно было выявить только во время стройки. Каждый раз, когда открывались новые особенности, мы были вынуждены оперативно вносить изменения в проектную документацию, поставку и технические задания. Несмотря на это, мы эффективно адаптировались, сохраняя контроль над сроками и качеством работ.

2. Сроки поставки и санкционные ограничения. Изначально сроки поставки были запланированы на конец августа 2023 года, но длительное согласование договора и внешние факторы, такие как санкции, значительно увеличили риски по своевременной поставке оборудования. Наша команда и качественные партнерские отношения с поставщиками и производителями позволили обеспечить всю необходимую поставку точно в срок.

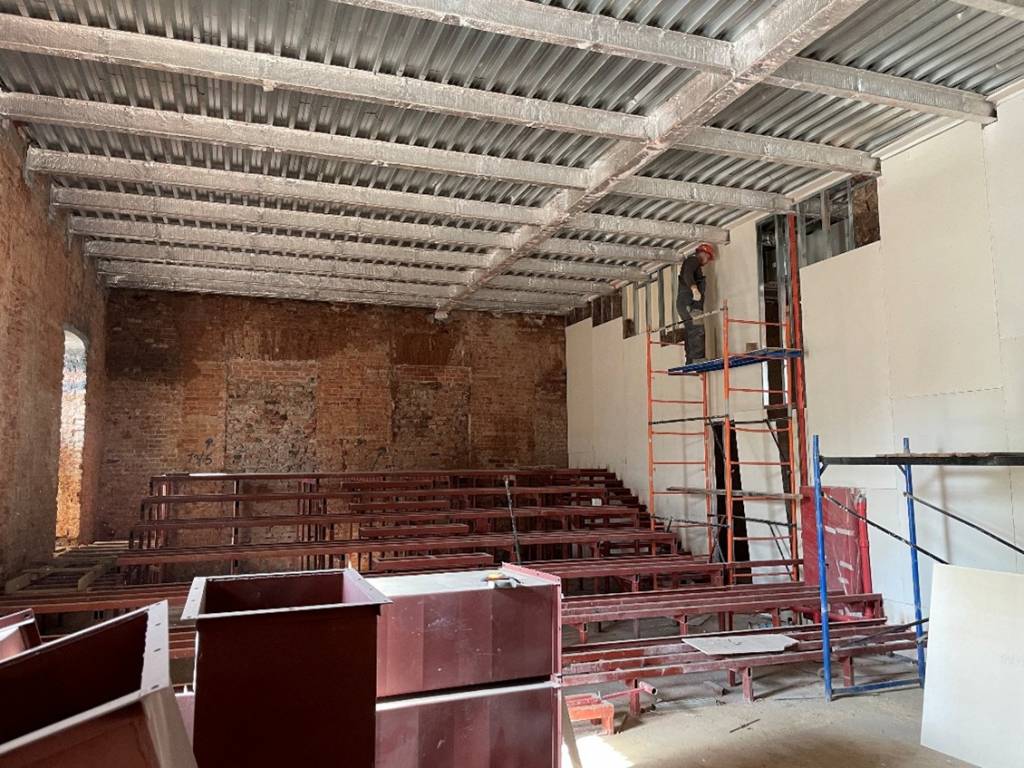

3. Проблемы со стройготовностью помещений. Когда оборудование начало поступать к нам и мы были готовы к его установке, возникла новая проблема – помещения не были готовы для монтажа. Более того, из-за продолжающихся строительных работ, не было возможности безопасно хранить оборудование на объекте, что создавало высокий риск его повреждения. Мы быстро приняли решение согласовать с заказчиком хранение оборудования на нашем складе в Санкт-Петербурге до того момента, пока не было предоставлено разрешение на установку. Это решение позволило сохранить оборудование в целости и избежать дополнительных расходов, связанных с его повреждением или потерей.

4. Установка звукового оборудования в учебных аудиториях. Во время работ мы столкнулись с ситуацией, когда из-за активной стройки и изменений в здании не всегда удавалось установить оборудование в тех местах, которые изначально были предусмотрены проектом. Однако благодаря тому, что все кабельные и коммуникационные системы были корректно проложены, мы смогли изменить расположение оборудования даже после завершения отделочных работ, не нарушив функциональность и внешний вид помещений.

5. Сложные согласования и изменения. Процесс согласования изменений был непростым. Поскольку в проекте участвовало множество подразделений со стороны заказчика и смежных разделов, для утверждения любых изменений, даже самых незначительных, приходилось проходить несколько этапов согласования, которые могли длиться месяц и более. Эта ситуация усложнялась тем, что цены на оборудование и сроки поставок менялись буквально каждый день из-за непредсказуемости рынка, что создавало дополнительную сложность в управлении проектом.

Наш опыт – показатель решаемости любого типа задач. Несмотря на все вызовы, наша команда справилась с ними оперативно и слаженно, показав высокий уровень профессионализма и способность эффективно реагировать на любые изменения и непредвиденные обстоятельства. Да, большие проекты требуют внимательности и экспертности, но результат того стоит.
