Медицинский центр «Millenium Clinic» (г. Казань)

Дата начала работы над проектом: сентябрь 2021г.

Дата запуска в эксплуатацию: август 2024 г.

Описание объекта:

Millenium clinic — это инновационный многопрофильный медицинский комплекс с широким спектром поликлинических услуг, стационаром на 300 коек, детской клиникой, собственным учебным центром для специалистов.

Клиника оснащена по одним из самых высоких мировых стандартов и сможет принимать более 150 тысяч пациентов в год, а также ежегодно проводить до 25 тысяч операций. В арсенале Millenium Сlinic оборудование от ведущих производителей отрасли.

Разделы проектирования:

• Холл 1 этаж;

• Холл 2 этаж;

• Многофункциональный учебный центр;

• Тренажерный зал;

• Кофейня 1 этаж, кафе 6 этаж;

• Зона реабилитации;

• Операционные;

• Административная переговорная.

Этапы проекта:

• Плотная работа над идеологией;

• Создание концепции;

• Проектирование;

• Утверждение экспликаций и состава оборудования;

• Монтаж кабельных систем;

• Инсталляция оборудования;

• Пуско-наладочные работы;

• Обучение персонала.

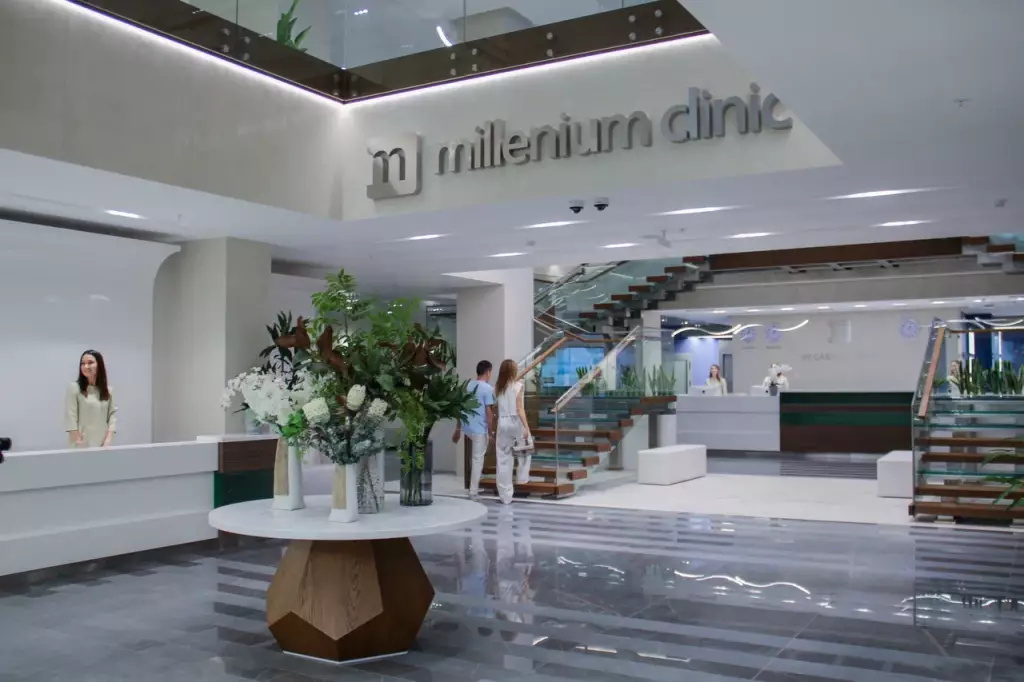

Холл, 1-2 этаж

Визитная карточка медицинского центра Millenium Clinic. Как только переступаешь порог, все общепринятые стереотипы медицины, разрушаются. Интерьер холла, улыбки персонала, а также легкие фоновые треки из акустики AUDAC, позволяют пациенту почувствовать себя в 5* санатории. Кофейня, которая находится прям при входе, имеет отдельную зону озвучивания, что чувствуется исключительно внутри кафе, но совершенно не слышно в общем холле. Гардеробная, зоны ожидания, ресепшн, лифтовые холлы и даже c\у – все это отдельные зоны, которые могут получить свою собственную звуковую дорожку. Звук мягкий, расстояние между динамиками не более 6 метров, что минимизирует давление, только единая акустическая среда.

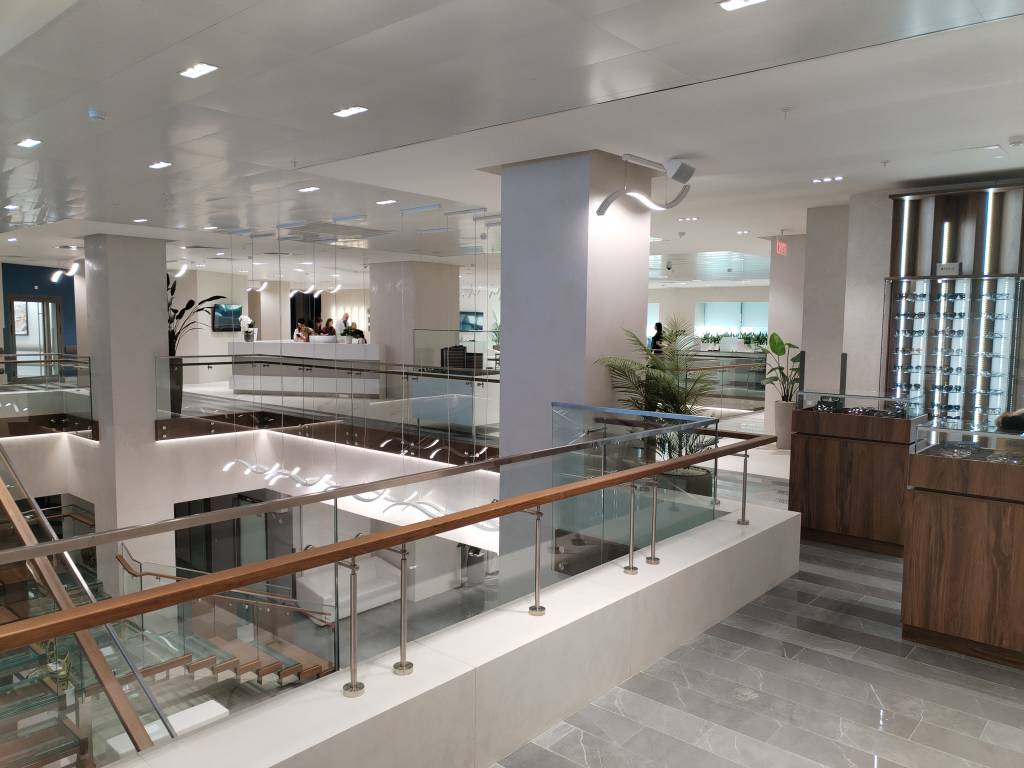

На втором этаже располагается зона договоров и ожидания, а также зоны VIP. Как же важно устанавливать фоновый звук в аналогичных локациях других медицинских учреждений. Наша компания, уделяет огромное внимание системе фонового звука. Разговоры врачей и администраторов с клиентами клиники, зачастую это интимная информация, которую хочется скрыть от чужих ушей. К какому врачу пришла молодая девушка, а кого ожидает пожилой мужчина – спокойная и лирическая музыка растворяет чужие разговоры, но никак не мешает их вести.

Спецификация на 1-2 этаж:

• CIRA524 Потолочная – 44шт

• ATEO4MK2 Корпусная – 16шт

• NOBA8/W Компактный, низкопрофильный пассивный сабвуфер – 6шт

• PMQ240 Четырехканальный трансляционный усилитель+ ANI44XT карта DANTE-6 шт

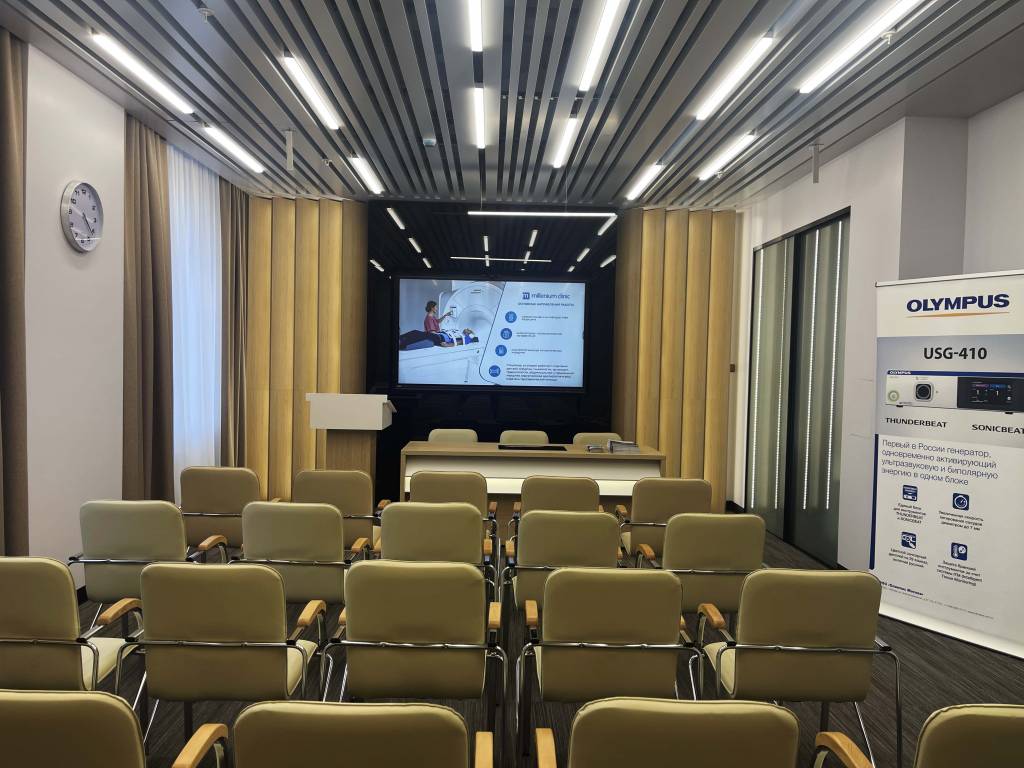

Многофункциональный аудитория, 3 этаж

Как можно заложить в одно помещение, функционал трех или четырех аудиторий, при том, что оно было ординаторской в проекте?

Наша компания, выступила с предложением, сделать из ординаторской – многофункциональную аудиторию. Мы же были, дизайнерами и идеологами. Что же у нас получилось?

Аудитория может использоваться:

• Проведение планерок и совещаний внутри клинических отделений;

• Инструктаж медицинских сервисов, учебный класс;

• Зал лекций и повышения квалификаций врачебного корпуса;

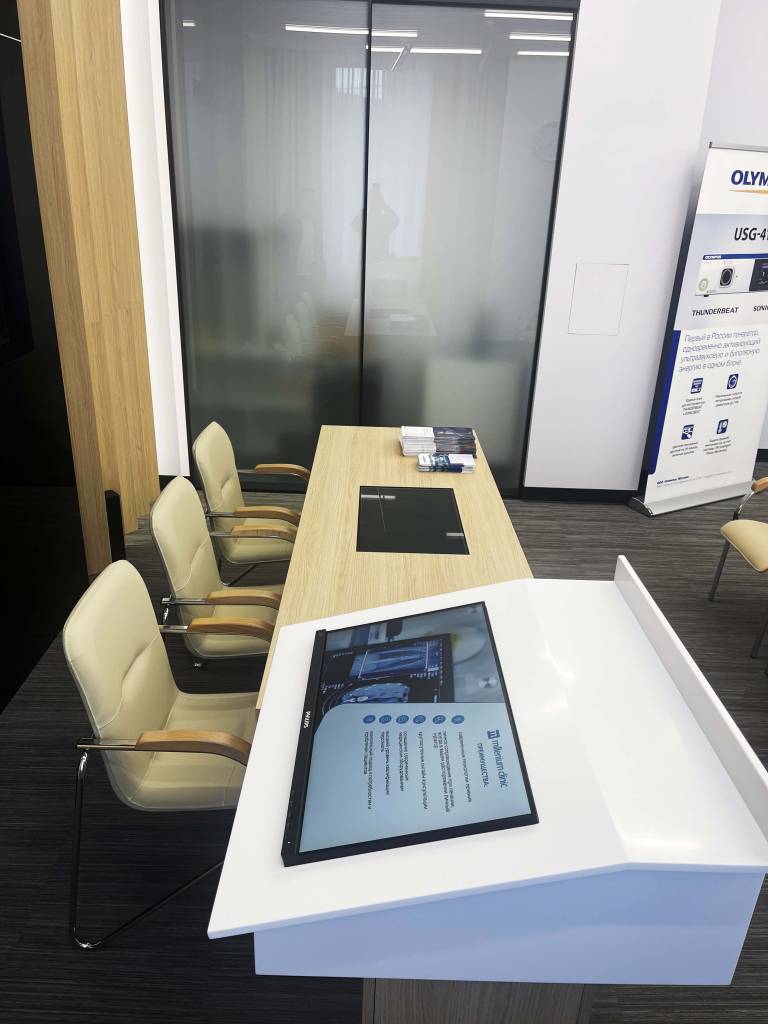

  Аудитория полностью автономная, не требует участия технического персонала. Интерактивная трибуна и стол имеют управление сенсором, у каждого есть собственный ПК.
  Интерактивная панель – можно вести презентации, Брейнсторм, Видеоконференция

• 4. Зал консилиума врачей - совещание нескольких врачей одной или нескольких специальностей, необходимое для установления состояния здоровья пациента. «Телемедицина», стала неотъемлемой частью нашей жизни. Возможность оперативной консультации, одно или нескольких врачей, которые могут находиться в разных городах (странах). В трудный момент – именно такой способ может помочь, подойти к проблеме с разных сторон, и выбрать составить правильную дорожную карту.

Спецификация:

• Еле заметный в зале звук выполнен на K-Array KV25 фронт и линия задержки;

• KU26 Ультракомпактный сабвуфер;

• Интерактивная панель Prestigio 86, установленная в нишу из черного стекла;

• Камера Lumens B30U

• Интерактивные трибуна и стол AV Studio, нашего собственного производства;

• Аудио процессор QSC

• Audac SMQ350 Четырехканальный низкоомный усилитель c картой Dante ANI44XT.

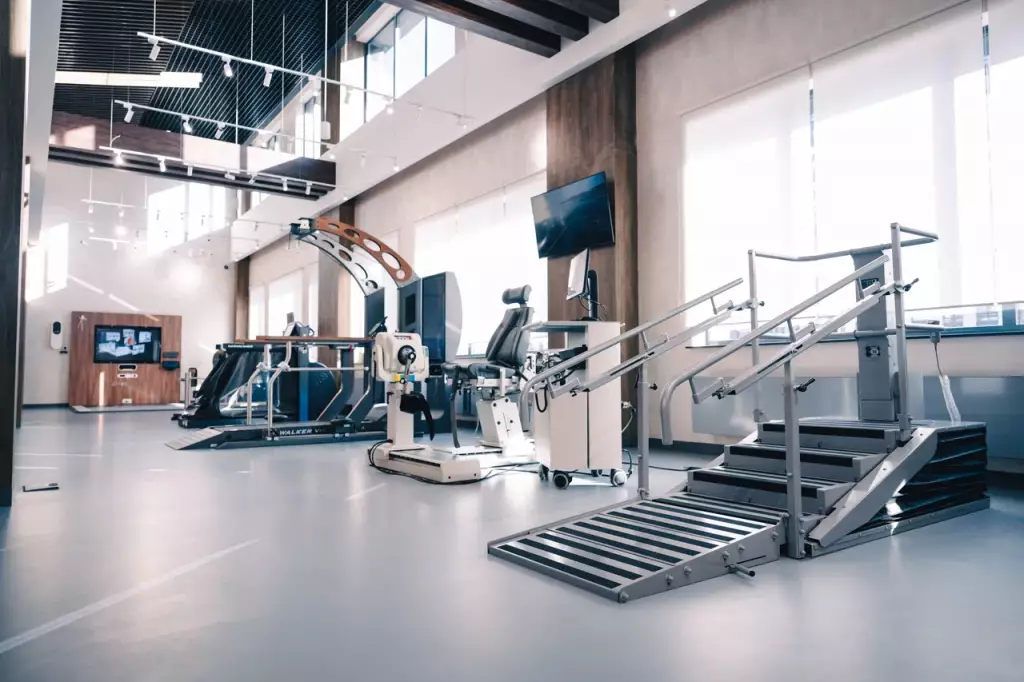

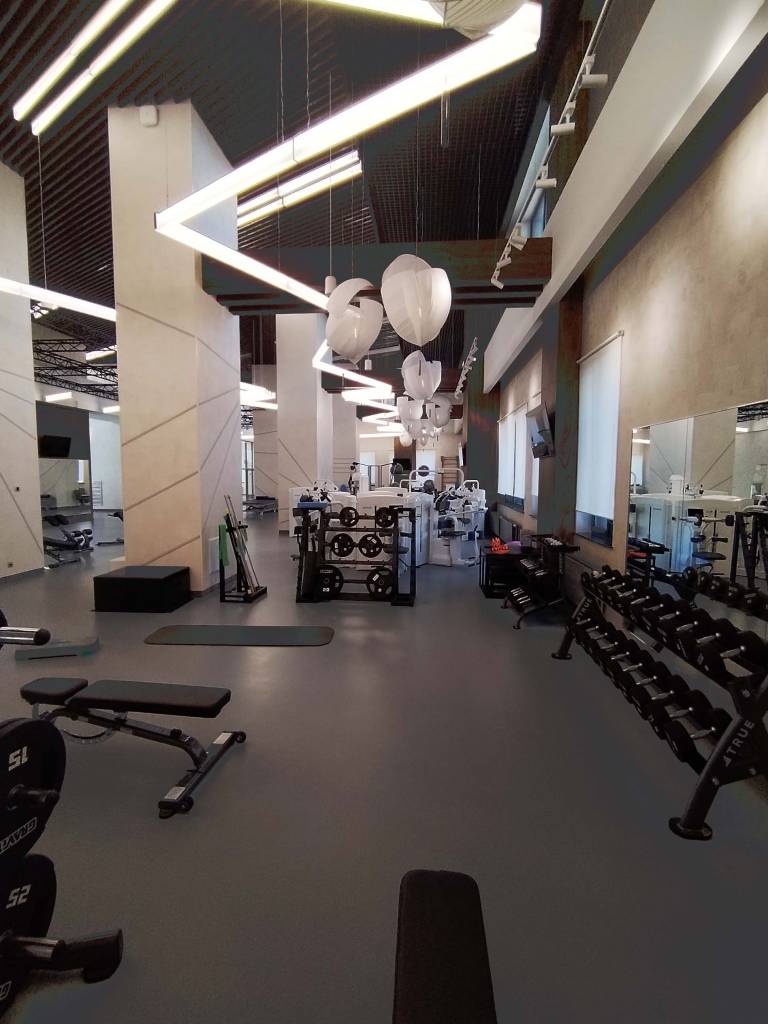

Реабилитационный центр, 5 этаж

Центр уникальных компетенций. Комплексный подход к восстановлению и поддержанию высокого уровня физического состояния спортсменов и активных людей. Используются передовые методики и соответствующее оборудование для быстрой реабилитации после травм и эффективной подготовки к спортивным соревнованиям.

Центр разделен на 2 части:

• Тихая зона с кардиотренажерами и фито-баром.

• Огромный реабилитационный зал, заполненный.

Спецификация:

• ATEO6 Корпусная акустическая система – 26шт

• NOBA8 пассивный сабвуфер – 4шт

• SMQ350 низкоомный усилитель – 1шт

• PMQ480 трансляционный усилитель – 1шт

• ATEO4MK2 акустическая система – 6шт

• PMQ240 трансляционный усилитель – 1шт

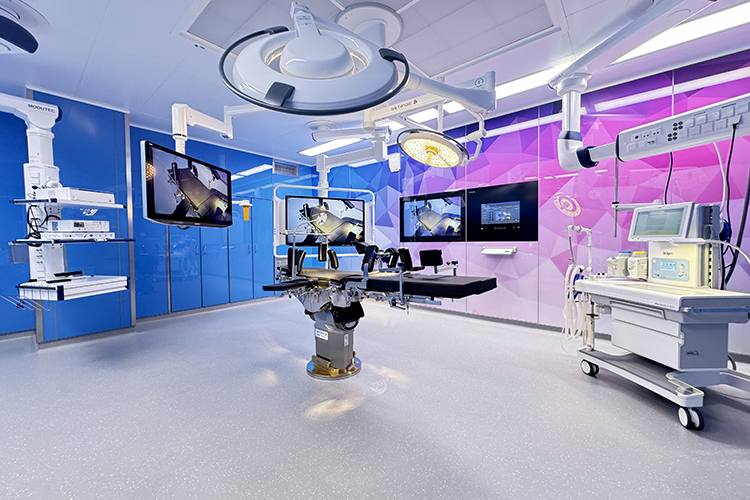

Операционный блок

Сердце клиники - операционный блок, в состав которого входят 15 операционных различного профиля, в том числе ангиографическая операционная, оснащенная роботизированной установкой, позволяющей выполнять диагностические оперативные вмешательства как при внутрисосудистом доступе, так и при других хирургических вмешательствах, требующих высокоточных хирургических манипуляций.

Современная операционная, по функционалу намного сложнее, чем концертный зал.

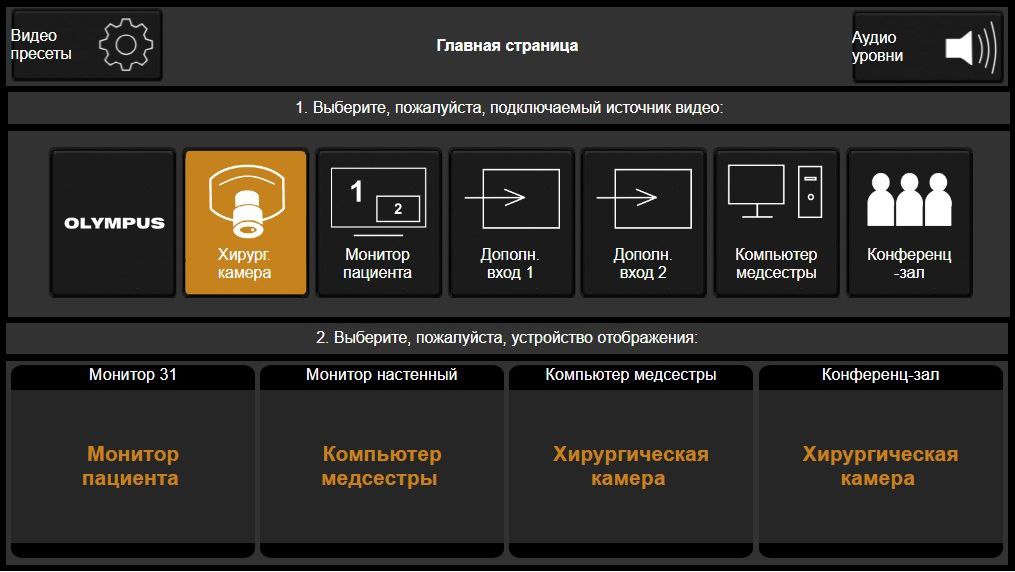

Нашей компаний были запущены все операционные, функционал видеоотображения внутри и возможность трансляции наружу. А также звукоусиление и передача голоса в режиме ВКС. В том числе был разработан интерфейс для отображения видеопотоков внутри операционных.

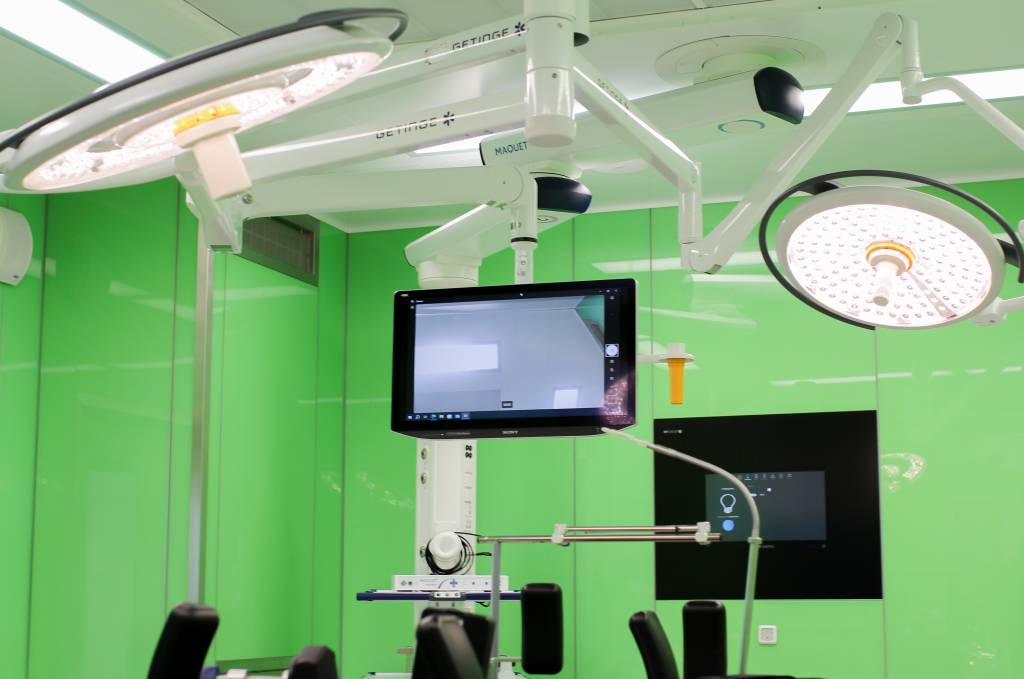

В каждой операционной не менее четырех дисплеев и нескольких камер, а также трансляционное и коммутационно оборудование:

• Монитор пациента;

• Монитор компьютера мед. cестры, с развернутой МИС (медицинской информационной системой);

• Мониторы для отображения камер;

• Эндоскопическая камера ULTRA HD 4K;

• Камера операционного поля, встроенная в светильник;

• Мониторы для связи по ВКС;

• Радиомикрофоны и система озвучивания с AEC;

Спецификация оборудования для операционного блока:

• Kramer VS-88HDxl Матричный коммутатор 8х8 HD-SDI 3G -11шт

• Kramer SL-240 Процессор управления - 11шт

• Kramer Преобразователь сигнала SD/HD/3G SDI в HDMI FC-331-11шт

• Kramer FC-113 Преобразователь сигнала HDMI в SD/HD/3G SDI-11шт

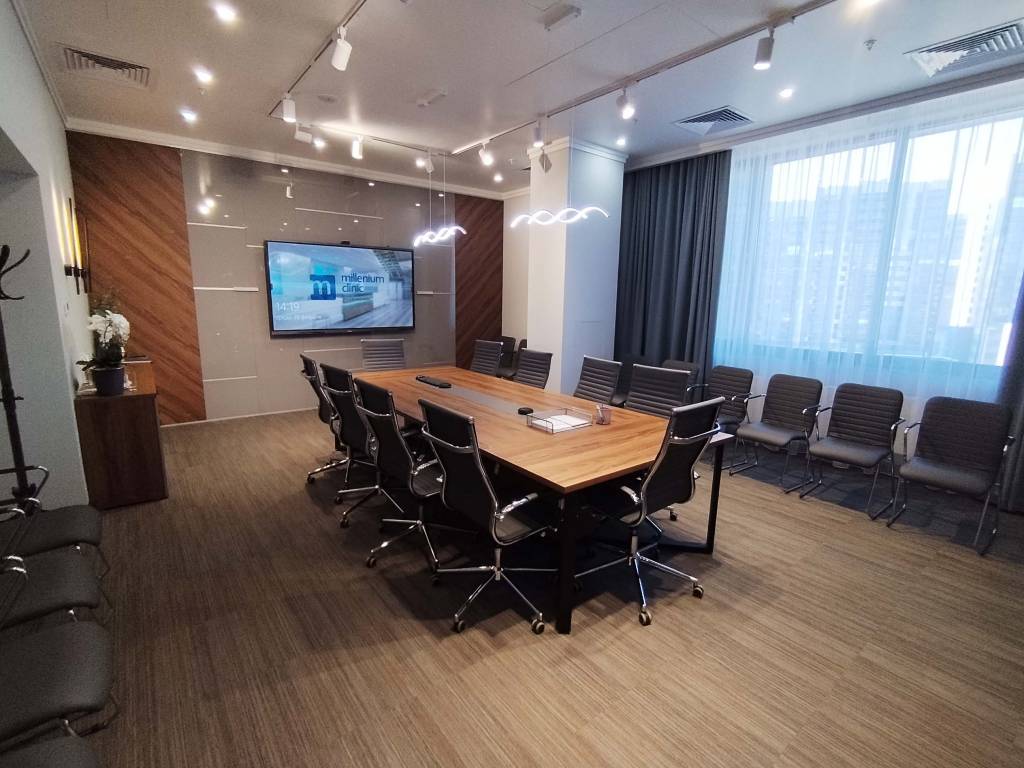

Переговорная, 6 этаж

Переговорная комната для административного персонала. Маркетинг, Руководство клиники, партнерские встречи. Поскольку, переговорка является неотъемлемой частью медицинского центра, она может использоваться, как зал консилиума врачей. Все необходимое для проведение разных форматов мероприятий, мы предусмотрели.

Микрофонные массивы, встроенные в стол, позволяют свободно перемещаться по всей переговорной

Спецификация:

• Hisense 86″ GoBoard Live — интерактивная панель со встроенной камерой 4K

• Звук K-Array KV25 -2 шт

• KU26 сабвуфер -1 шт

• Aurum 88 Dante интерфейс 8х8

• Ferrum FRM круглый настольный микрофонный массив -2шт
