МАОУ «Косулинская СОШ №8», актовый зал (Свердловская область). АУДИОВИДЕОСИСТЕМЫ

Номинация «Лучший интеграционный проект в сфере образовательных учреждений»

Базовое решение

АудиоВидеоСистемы

Москва, Волоколамское ш., 2

МАОУ «Косулинская СОШ №8», актовый зал (Свердловская область)

Сроки реализации: 2023 год.

Средняя общеобразовательная школа № 8 села Косулино Белоярского городского округа - современное учебное заведение, рассчитанное на 500 обучающихся, построено по поручению губернатора Евгения Куйвашева. Первый камень в основание будущей школы он заложил лично, а спустя два года, ленту, символизирующую открытие образовательного учреждения, вместе с учениками разрезал министр строительства и развития инфраструктуры Свердловской области Михаил Волков.

Школа построена в соответствии с последними стандартами и технологиями, обеспечена всем необходимым для комфортного и эффективного обучения: светлые и просторные классы, современный актовый зал, лаборатории, библиотека, спортивный зал и площадки.

Основные задачи проекта и требования заказчика

Основная задача проекта – обеспечить актовый зал школы современным мультимедийным комплексом, включающим сценический свет, системы звукоусиления, комплекс систем отображения, состоящий из основных и дублирующих элементов, предусмотреть удобную систему управления оборудованием и автоматизацию. Учесть требования к качеству оборудования, бюджетный диапазон, сроки поставки и реализации проекта.

Этапы реализации

На данном объекте проведен полный комплекс работ с самого первого этапа. Совместно с заказчиком сформировано техническое задание на мультимедийное оснащение и детально проработана концепция. Произведено проектирование, разработана проектная документация. Осуществлен закуп, монтаж, настройка систем. Написаны инструкции, обучены работе с оборудованием ответственные сотрудники со стороны заказчика.

В серьезной конкурентной борьбе с рядом других компаний, Заказчик, совместно с Управлением капитального строительства Свердловской области, единогласно выбрали именно наше решение.

Краткая техническая спецификация интегрированных систем

Данный зал оснащен комплексом звукового оборудования. Для озвучивания торжественных мероприятий в качестве системы «громкого звука» предусмотрен комплект широкополосных и низкочастотных акустических систем брендов Audiocenter и DSPROAUDIO с установкой в подвесе. На сцене установлены два сценических монитора для артистов и стейдж-бокс Behringer SD8 для подключения дополнительного концертного оборудования. Микрофонный парк представлен комплектом головных, ручных радиосистем и хоровых микрофонов.
Звукотехническое оборудование для конференций представлено потолочными колонками CVGaudio (24 шт.), размещёнными по периметру зала. Обеспечивают равномерное звуковое покрытие во время занятий и речевых выступлений.

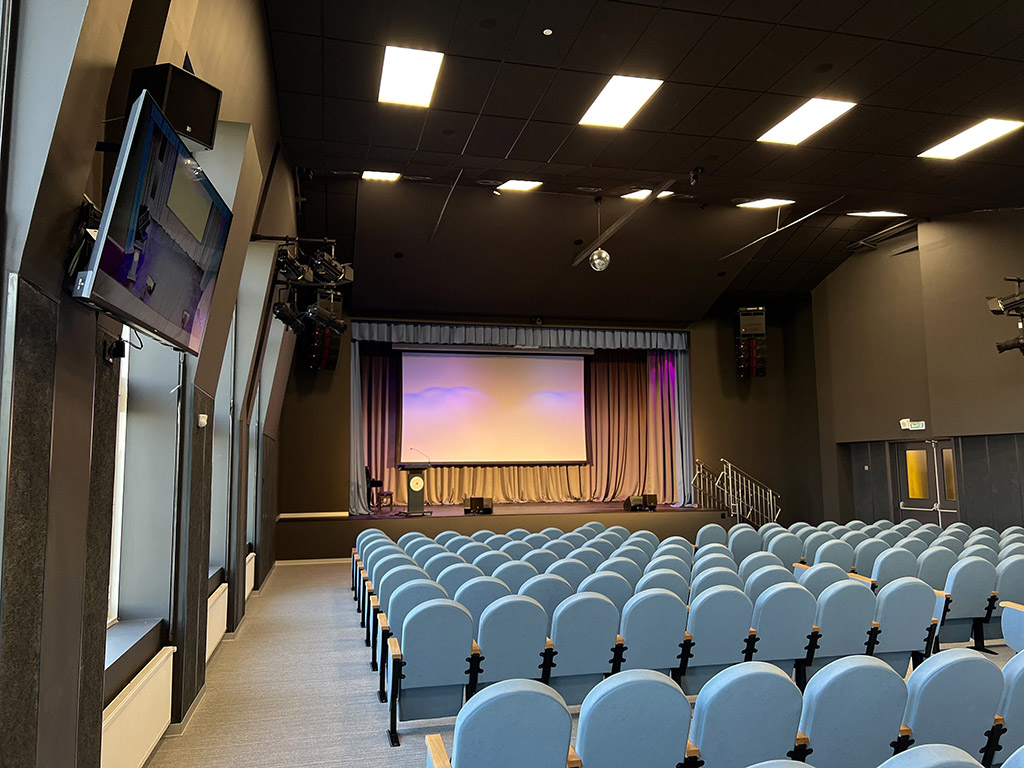

Система отображения состоит из лазерного инсталляционного LCD-проектора Panasonic яркостью 16000 Лм и настенного экрана с электроприводом размером 562x346. Для дублирования информации с основного экрана по периметру зала размещены четыре коммерческих телевизора Philips c диагональю 55”.

Возможность проведения сеансов видеоконференцсвязи обеспечена двумя PTZ-камерами Prestel 1080p60 с 30х оптическим зумом. Установленные камеры, обеспечивают захват разных ракурсов: общий вид зала, отдельно вид сцены, с возможностью выделения спикера за трибуной.

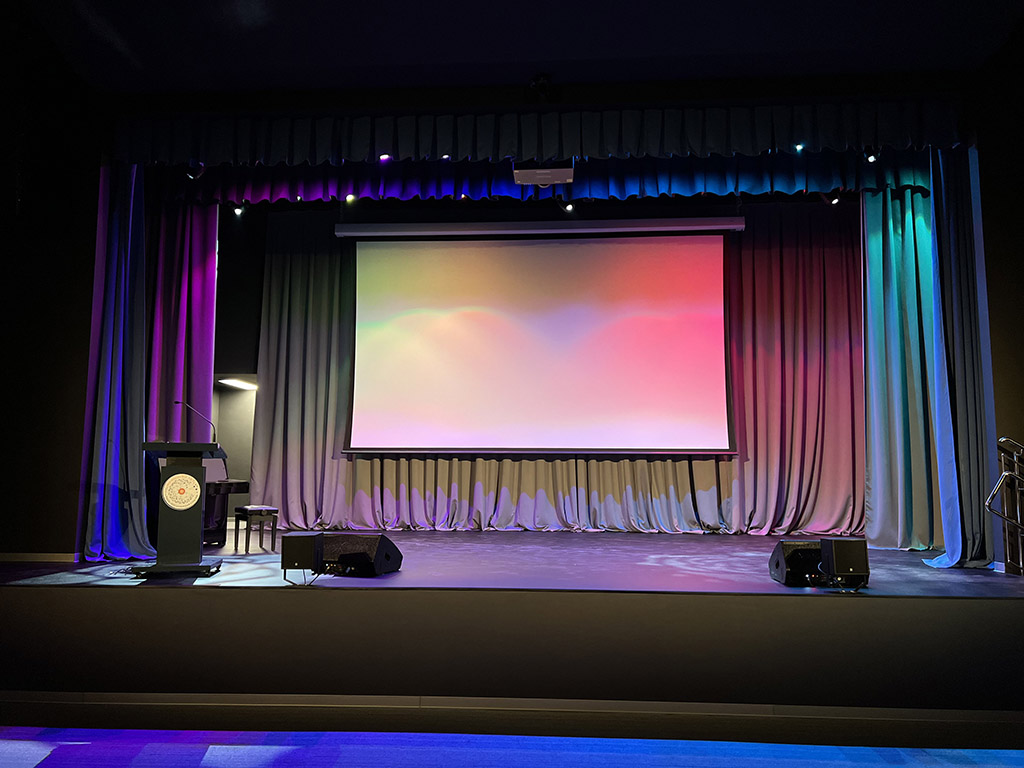

На сцене размещена инновационная трибуна с встроенной розеткой и микрофоном на «гусиной шее» для спикеров. Трибуна регулируется по высоте с помощью одной кнопки, чтобы и высокий человек, и ребенок комфортно говорили в микрофон. Данный элемент мебели был сформирован специально для этого объекта под конкретные задачи. Представляет собой мобильную конструкцию, которую можно легко передвигать не только в любую точку сцены, но и за пределы актового зала, например, для проведения мероприятий на улице или в других аудиториях учебного заведения. Для легкой и удобной трансляции контента на экран во время выступлений установлена система показа презентаций BYOD Barco.

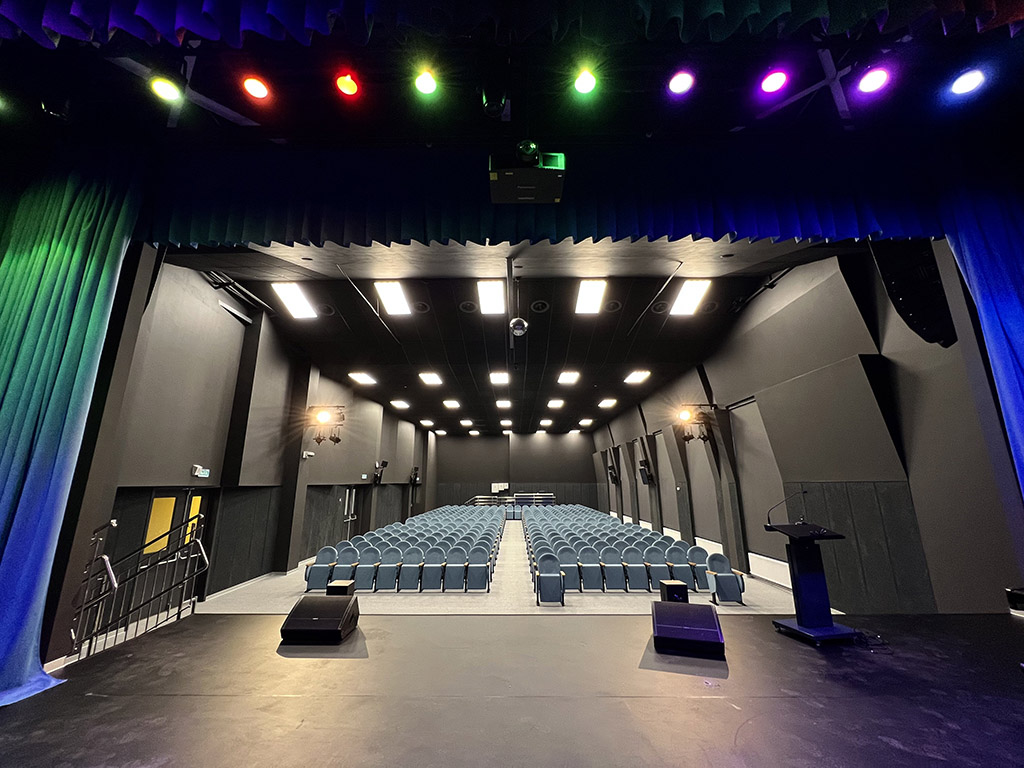

Яркость и выразительность любому мероприятию придают профессиональные световые приборы I-LIGHTING. Среди них правые и левые боковые выносы, представленные светодиодными прожекторами с линзой Френеля и профильные прожекторы. Софиты - светодиодный прожектор и «вращающаяся голова».

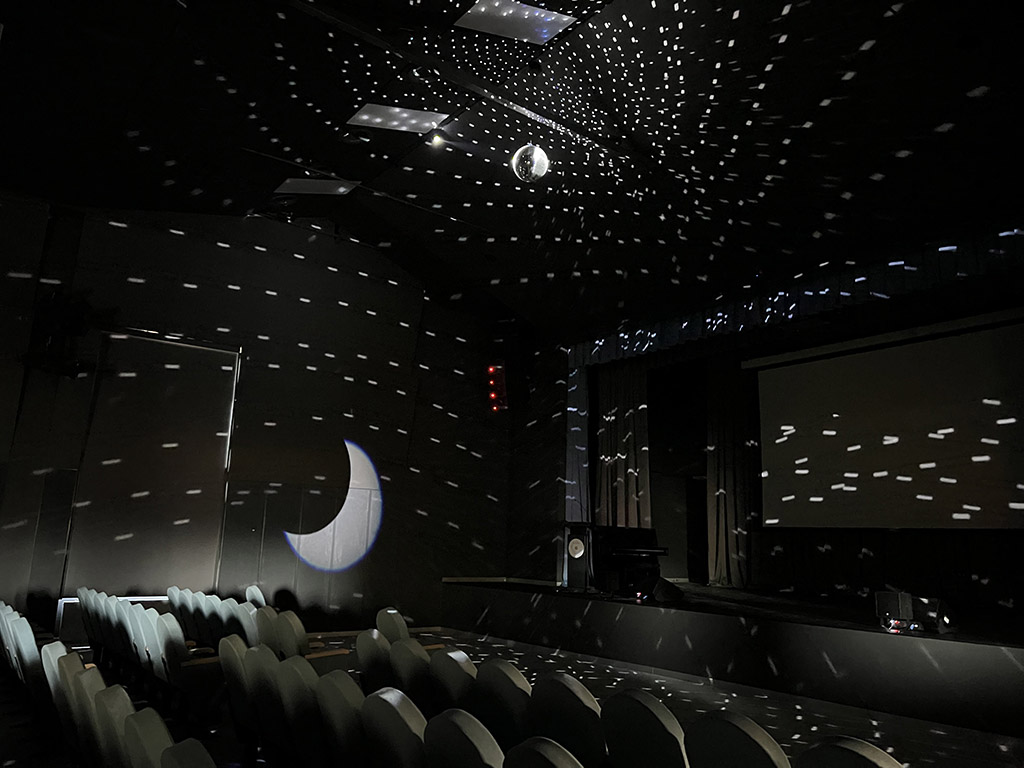

Дополнительный шарм при затемнении пространства зала придает зеркальный шар в сопровождении светодиодных прожекторов для его подсветки.

Произведены проектирование и монтаж механического оборудования сцены. Представлено в виде АРЗ на электроприводе, 2-х стационарных софитов под оборудование, штанкета на ручном приводе для декораций, боковые выносы, штанкеты стационарные для одежды сцены. Одежда сцены в составе: арлекин, АРЗ, задник, кулисы, падуга.

Установлена автоматизированная система затемнения окон в виде рулонных штор блэкаут на электроприводе.

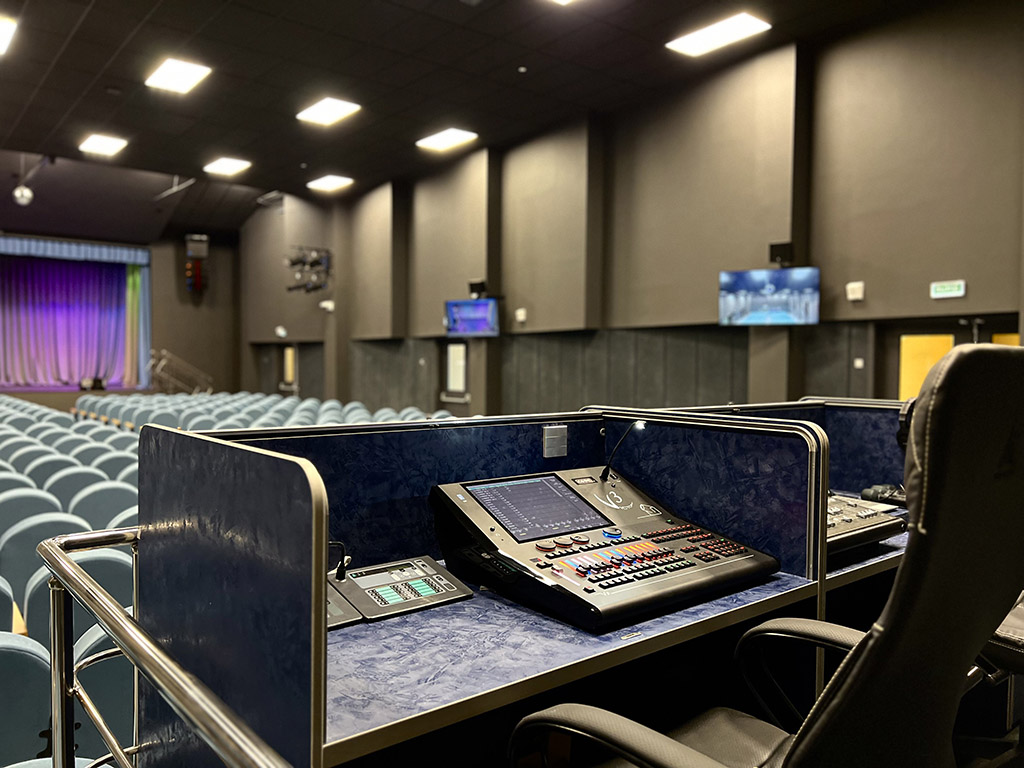

Реализовано решение по организации места оператора (для двух специалистов) в открытое пространство, в зале. Сделано это для возможности размещения большего количества зрительских рядов, без организации операторской будки в конце зала, как это бывает чаще всего в практике. Для сохранности оборудования предусмотрены рольставни с замком. Реализация данной концепции размещения позволило не только увеличить вместимость зала, но и выглядит очень функционально, эстетически красиво и безопасно.

Полное управление системами зала обеспечено сервером iRidium, запрограммированным на 3 специализированных сценария использования. Актовый зал школы используется не только для больших мероприятий, но и для проведения уроков музыки, репетиций, прослушиваний. Чтобы не привлекать технических специалистов для сопровождения ежедневных занятий, в системе управления предусмотрены сценарии «урок музыки» и «конференция», с ограниченным правом доступа и специальными функциями, позволяющие учителю, не владеющему навыками управления, эксплуатировать и регулировать определенные элементы мультимедиа систем. При введении пароля, подключаются только определенные единицы оборудования, необходимые для данного занятия. Например, автоматически приглушается свет, выезжает проекционный экран и происходит зашторивание помещения.

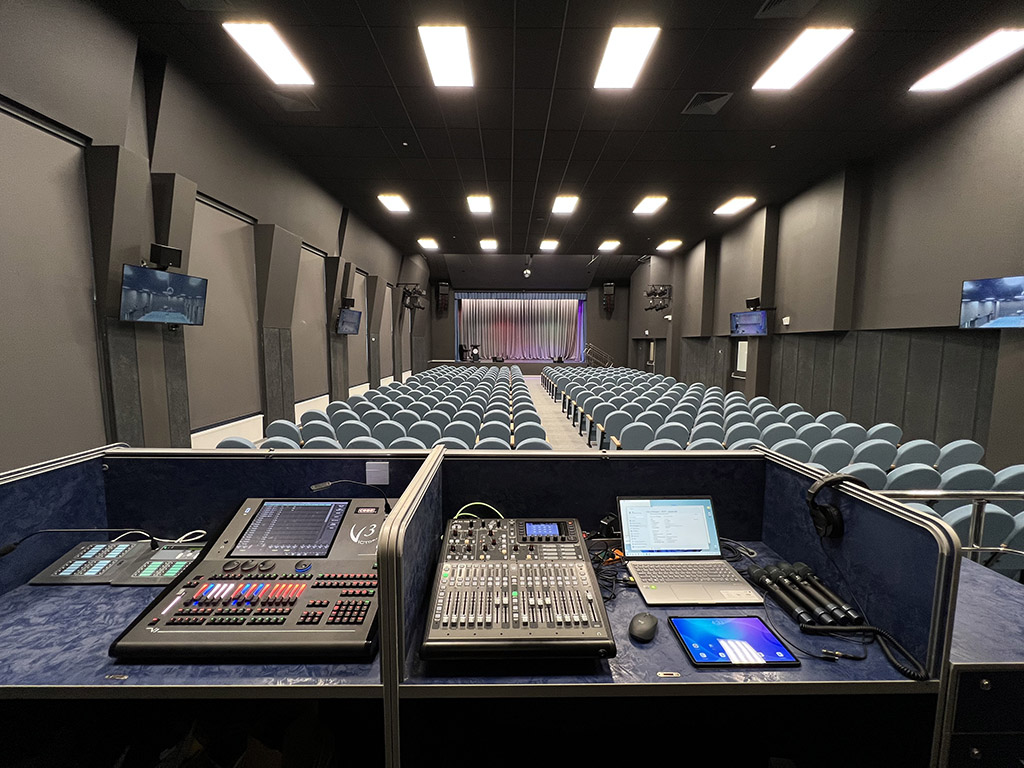

Для управления звуком установлен цифровой микшерный пульт Behringer X32 Producer и пульт управления светом CODE Victory 3 с сенсорным дисплеем. Управление микшерным пультом производится как с рабочего места оператора, так и с планшета из любой точки зала.

Сложности, возникшие при реализации

Очень сжатые сроки реализации, требовали четкости и слаженности работы всех подрядчиков на объекте. Общая включенность, ответственность и взаимопомощь сформировали истинную команду, благодаря чему общая цель достигнута, работы выполнены на отлично и в срок.

Новизна, уникальность проекта и его инновационный характер

Актовый зал из 90-х и актовый зал сегодня – совершенно разные пространства, не только по внешнему виду, но и по возможностям, наполняющих его систем. Зал МАОУ «Косулинская СОШ №8» — это полноценная концертно-театральная площадка для учащихся, оснащенная звуком, светом, микрофонами, трибуной и т д. Причем решение разработано на демократичном по цене, но качественном оборудовании. Обеспечен высокий уровень безопасности всех систем, соответствующий общеобразовательным учреждениям.

Существующий в поселке Дом культуры совершенно устарел, поэтому актовый зал МАОУ СОШ №8 стал главной площадкой, где на сегодняшний день проводятся общегородские собрания и совещания, концерты и фестивали.

Функциональные возможности

Мультифункциональный актовый зал закрывает все потребности учебного заведения на настоящий момент, и готов к развитию в будущем. Уже с первого дня пользуется популярностью среди учащихся, педагогов и гостей. Легко адаптируется под формат проводимых активностей: учебного, репетиционного или торжественного характера. В зале проводятся уроки музыки, а также репетиции и выступления школьного театра. Под эти мероприятия нами специально подобрано оборудование музыкального сопровождения и оборудование для размещения декораций.

Комплексность решений

Помимо мультимедиа, мы взяли на себя проектирование и оснащение зала механикой и одеждой сцены, системой зашторивания помещения и объединили все это в единую удобную систему управления. По индивидуальному запросу спроектирована мобильная трибуна. В связи с тем, что место оператора находится в зале, а не в отдельном помещении, нами разработана специализированная мебель с закрывающимися шкафами, ящиками (для микрофонов, батареек и других аксессуаров). Рабочие места закрываются специальными «мебельными жалюзи».

Дизайн

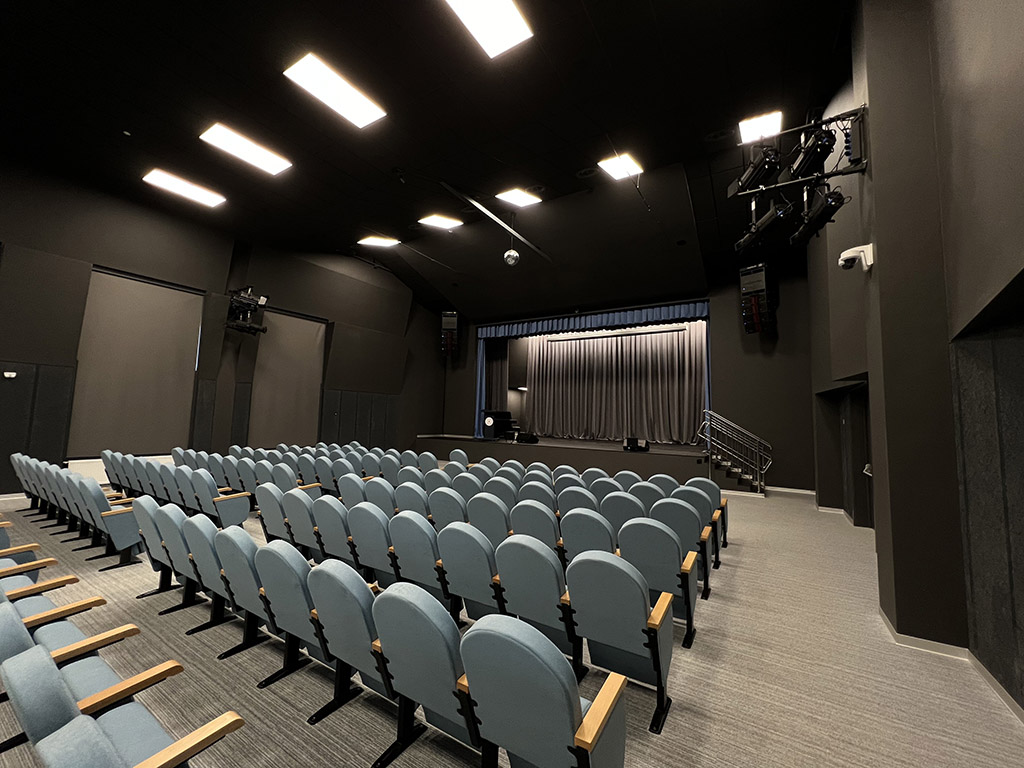

Актовый зал выполнен в современном, лаконичном дизайне. Оборудование подобрано и профессионально интегрировано в интерьер, не нарушая его целостности. С Заказчиком согласована цветовая палитра одежды сцены, которую также выполнили специалисты «АудиоВидеоСистемы». В 100 % случаях при взаимодействии с нашей компанией происходит совпадение ожиданий Заказчика и реальности, так как каждый проект сначала воссоздается в виде визуализации, иногда и в 3-D формате, чтобы увидеть конечный результат. Очень интересным и нестандартным было решение сделать зал темного цвета. По итогу зал влюбил в себя всех даже представителей Министерства образования и Министерства строительства, хотя по выбору цвета отделки стен, пола и потолка были жаркие споры. Нами также подобраны прекрасная одежда сцены, рулонные шторы, цвет мебели оператора и трибуны.

Возможность развития проекта после реализации

В проектах учтены резервные входы и выходы, системы «гибкие», что позволит при необходимости наращивать и развивать аудиовизуальный комплекс, добавляя оборудование, которое может пригодиться в дальнейшей деятельности.

Удобство и простота эксплуатации оборудования

Организовано место оператора с необходимым оборудованием, обеспеченное конструктивом, отвечающим за безопасность и сохранность оборудования. Система управления, запрограммированная под необходимые сценарии, позволяет использовать систему даже технически неквалифицированным пользователям. Четкая система управления на планшете и ПК оператора решает все вопросы с управлением. Через несколько недель использования нам перестали звонить совсем, так как в управлении не возникало сложностей. Так же многое решает подробная инструкция. Она облегчает жизнь и Заказчику, и исполнителю.

Техническая поддержка, удаленный доступ

Инженерами компании производится техническая поддержка объекта через удаленный доступ. А также личное сопровождение ключевых событий, при необходимости.

Отзывы заказчика

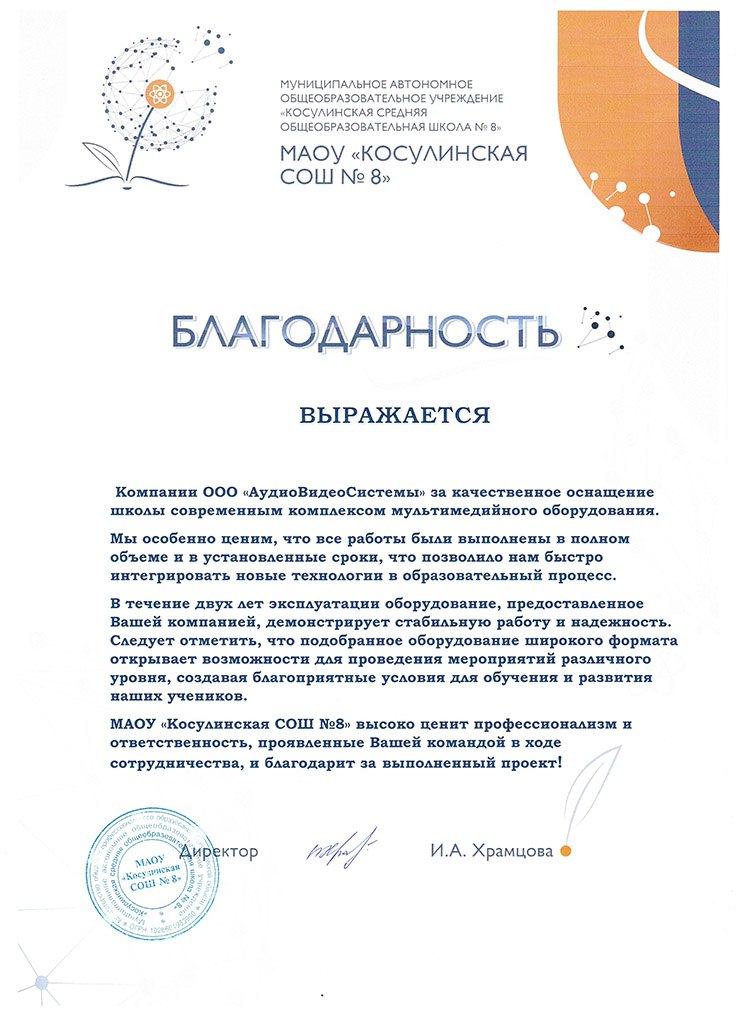

Работы выполнены в полном объеме и в срок. Средняя общеобразовательная школа №8 в с. Косулино распахнула свои двери для учащихся 1 сентября 2023 года, зал активно используется для различных мероприятий, оборудование и системы работают исправно. Благодарим Заказчика за доверие и позитивную обратную связь о сотрудничестве, выраженную в официальном Благодарственном письме, продолжаем активное взаимодействие по оснащению других общеобразовательных учреждений.

Новая школа с современным актовым залом является не просто учебным заведением, а общественным центром Белоярского городского округа для проведения городских и региональных мероприятий.
