Коворкинг для НКО, Павильон Кролиководства, ВДНХ (г. Москва). АУДИОВИДЕОСИСТЕМЫ

Номинация «Лучший интеграционный проект в сфере государственных объектов»

Базовое решение

АудиоВидеоСистемы

Москва, Волоколамское ш., 2

Коворкинг для НКО, Павильон Кролиководства, ВДНХ (г. Москва)

Срок реализации: май – ноябрь 2024

Павильон «Кролиководство» — это белоснежное величественное здание, словно сошедшее с полотна архитектурного шедевра. Его монументальный облик украшает огромная центральная лестница, стройные колонны и изящный скульптурный фриз, на котором запечатлены трогательные изображения кроликов и крольчат. Расположенный в северо-восточной части ВДНХ, за 4-м Каменским прудом, этот павильон является одним из самых удаленных, но оттого не менее притягательных уголков Выставки. В советские времена здесь кипела жизнь: на открытой площадке рядом с павильоном можно было увидеть кроликов самых разных пород, а также посетить кролиководческую ферму и кормокухню. Построенный в 1954 году по проекту талантливого архитектора А.И. Зайцева, павильон и сегодня сохраняет свой неповторимый архитектурный шарм, гармонично сочетая в себе дух прошлого и современные технологии.

В конце 2024 года здесь открылся новый коворкинг-центр, ставший домом для некоммерческих организаций. Сотрудники благотворительных фондов, общественных и религиозных сообществ, ассоциаций и союзов теперь могут работать в уютном и функциональном пространстве, оснащенном по последнему слову техники. Мультимедийное оснащение павильона, выполненное компанией «АудиоВидеоСистемы», превратило его в настоящую площадку для вдохновения и продуктивной работы. Резиденты могут воспользоваться презентационным залом, зоной коворкинга и переговорными комнатами, где каждый элемент аудиовизуального комплекса готов к работе, обеспечивая комфорт и высокую эффективность.

Основные задачи проекта и требования заказчика

При разработке решения по оснащению необходимо предусмотреть для презентационного зала коллективную систему отображения информации, звукоусиление, сценический свет. Представленный функционал должен обеспечить определенные требования для проведения мероприятий различного формата, в том числе общих собраний, презентаций, выступлений спикеров.

Особую значимость проекту придает тот факт, что павильон «Кролиководство» является объектом культурного наследия федерального значения. Это не только накладывает дополнительную ответственность, но и наполняет процесс особым чувством гордости. Каждый шаг, каждый элемент оснащения должен быть выполнен с уважением к историческому наследию, сохраняя дух места и одновременно привнося в него современные технологии. Реализация такого проекта — это не просто техническая задача, а возможность создать уникальное пространство, где прошлое и будущее сливаются воедино, открывая новые горизонты для проведения мероприятий высочайшего уровня.

Этапы реализации

Разработка концепции: формирование технического решения на основе анализа требований заказчика, определение функциональных возможностей системы, подбор оборудования и составление технического задания.

Формирование технического решения на основе анализа требований заказчика, подбор оборудования, разработка проектной документации, организация кабельной инфраструктуры в соответствии с проектом, обеспечение электропитания оборудования с соблюдением норм безопасности и стандартов, монтаж, подключение оборудования в соответствии с проектом, настройка и тестирование всех компонентов мультимедийного комплекса, составление руководства по эксплуатации и обучение заказчика работе с системой.

Краткая техническая спецификация интегрированных систем

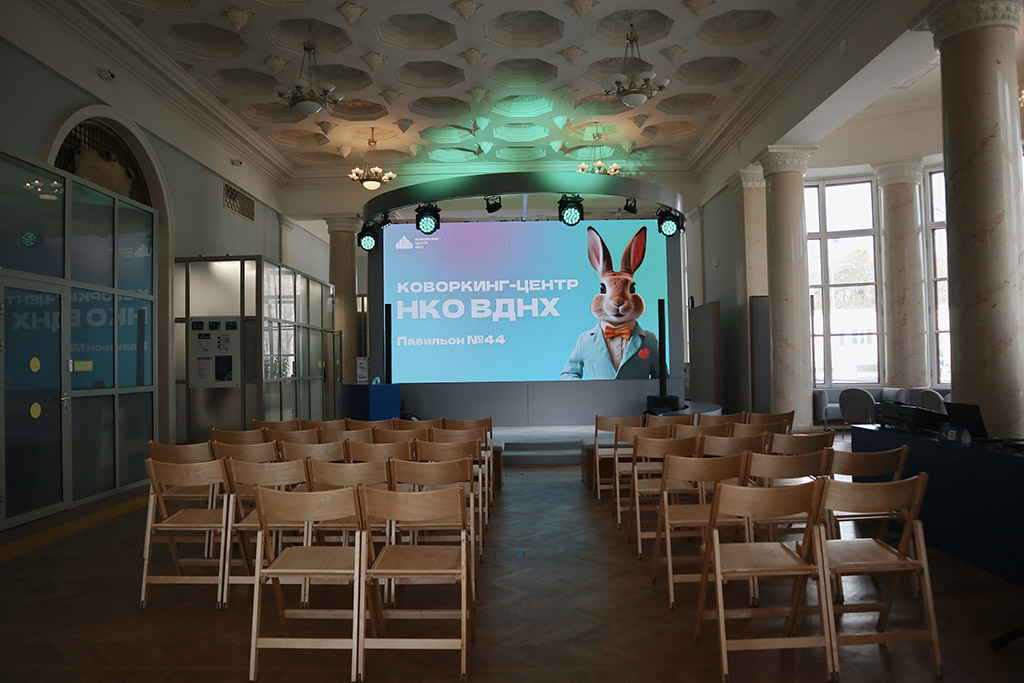

Пространство павильона организовано в две функциональные зоны: главная сцена (презентационный зал) и зона переговоров.

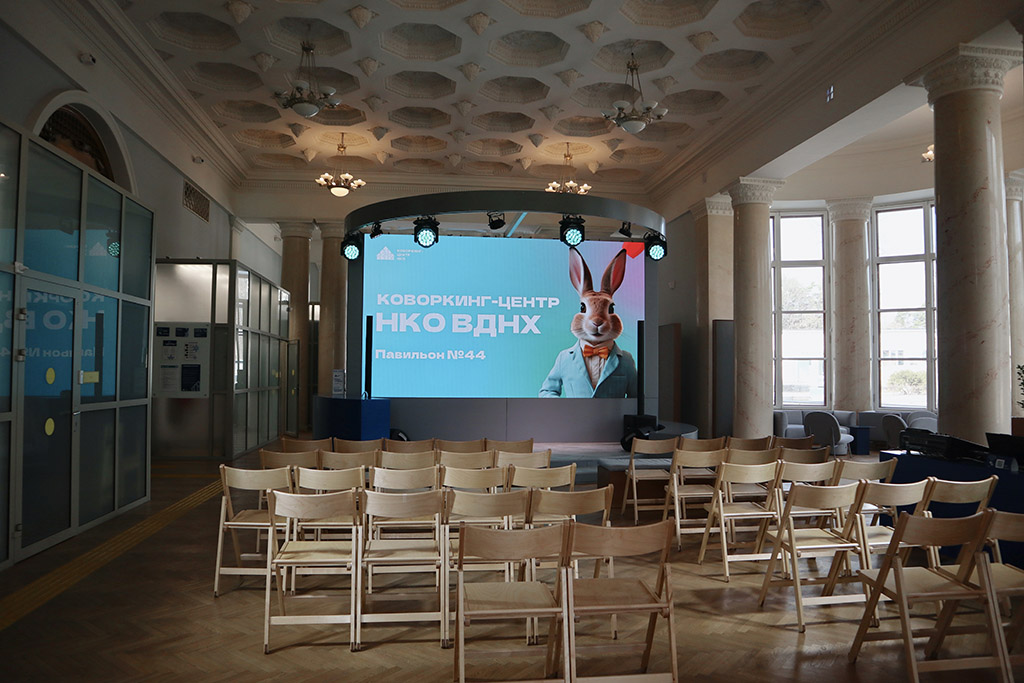

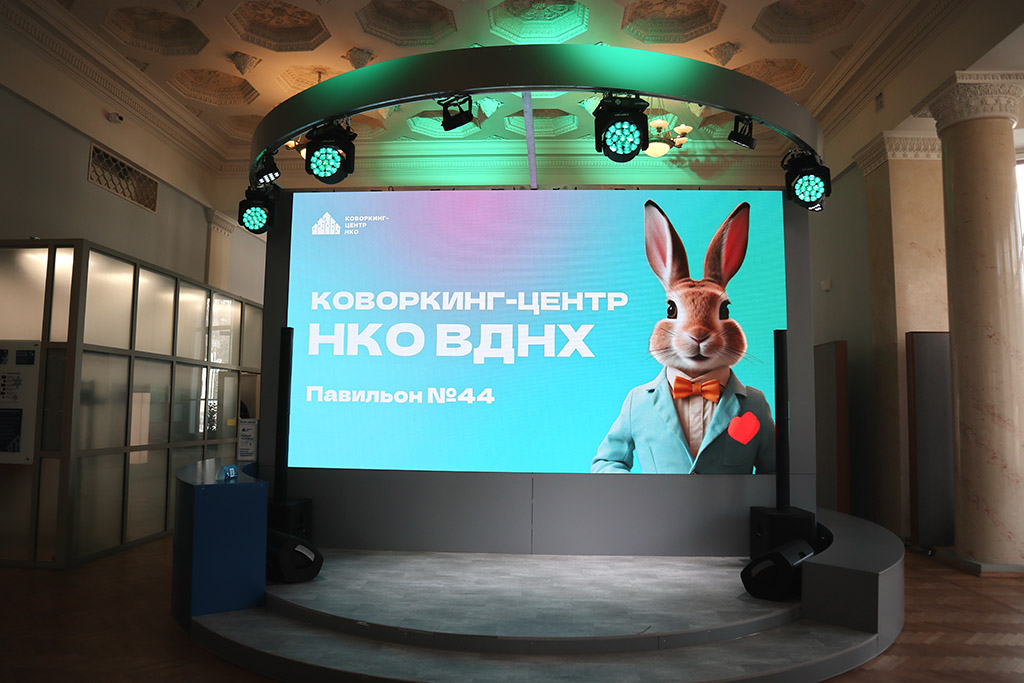

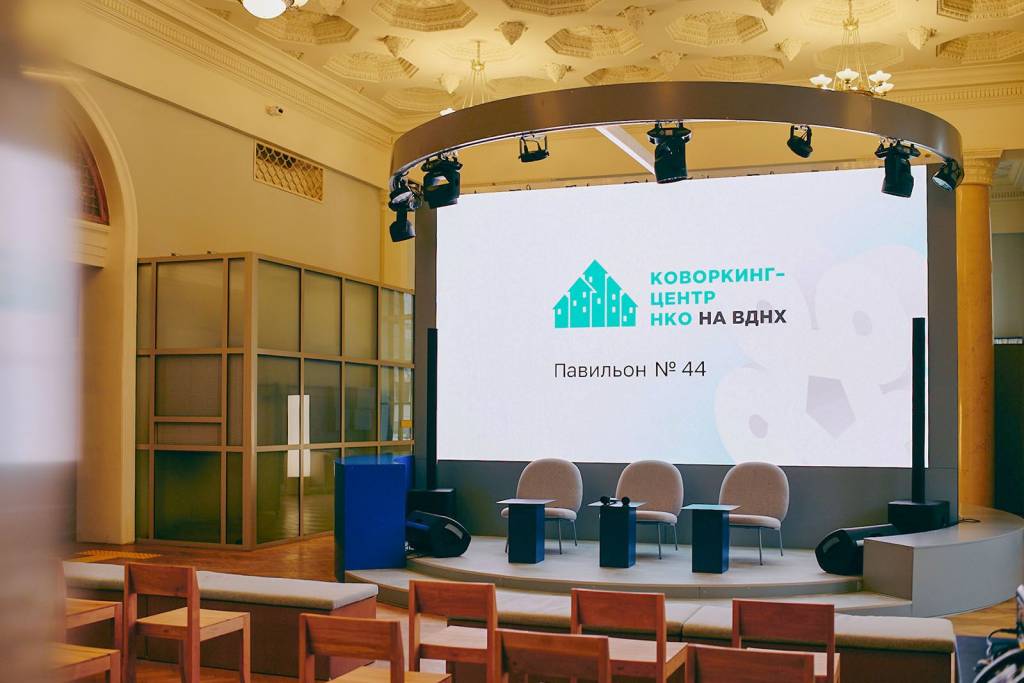

Главная сцена оснащена светодиодным экраном от мирового лидера в производстве светодиодных систем — компании Leyard. Экран размером 4800 × 2700 мм с шагом пикселя 2,5 мм обеспечивает высокое качество изображения, стабильную работу и простоту обслуживания. Для его установки разработана и смонтирована индивидуальная напольная металлоконструкция. Управление видеоконтентом осуществляется через студийный пульт Roland VR-4HD, который сочетает функции микширования аудио- и видеосигналов, поддерживает режим мультиоконности, отличается компактностью и портативностью.

Для удобства спикеров в зале реализована система беспроводной трансляции контента BYOD от Barco, включающая две USB-кнопки для подключения ноутбуков и мобильных устройств.

Система звукоусиления представлена мобильными напольными акустическими системами колонного типа Turbosound, а также мониторной акустикой того же бренда. Оборудование обеспечивает сбалансированный звук, включая качественную передачу низких частот, при компактных габаритах. Для обработки аудиосигналов используется цифровой микшер Behringer X32 Compact, который отличается высокой функциональностью, включая множество входных каналов, шин и программируемых микрофонных предусилителей, что позволяет масштабировать систему при необходимости. Микрофонный парк включает радиосистемы Октава и динамические микрофоны Shure на стойках типа «журавль».

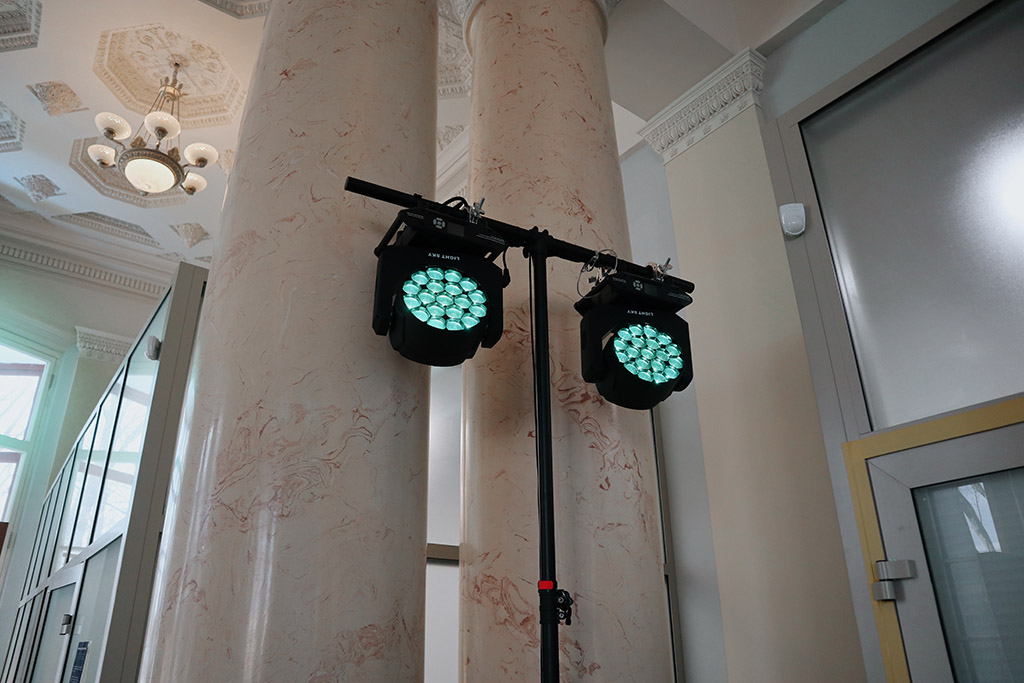

Для создания зрелищных эффектов зал оснащен профессиональным световым оборудованием: 8 светодиодных вращающихся голов Light Sky и 14 световых приборов I LIGHTING. Оборудование установлено на двух Т-образных стойках и фермовых конструкциях, интегрированных в сцену. Управление светом осуществляется через пульт CODE Victory 3 с сенсорным дисплеем, а также дублируется с ноутбука через DMX-интерфейс Sunlite. Специалистами компании разработаны готовые сценарии для различных мероприятий, что упрощает подготовку зала к событиям.

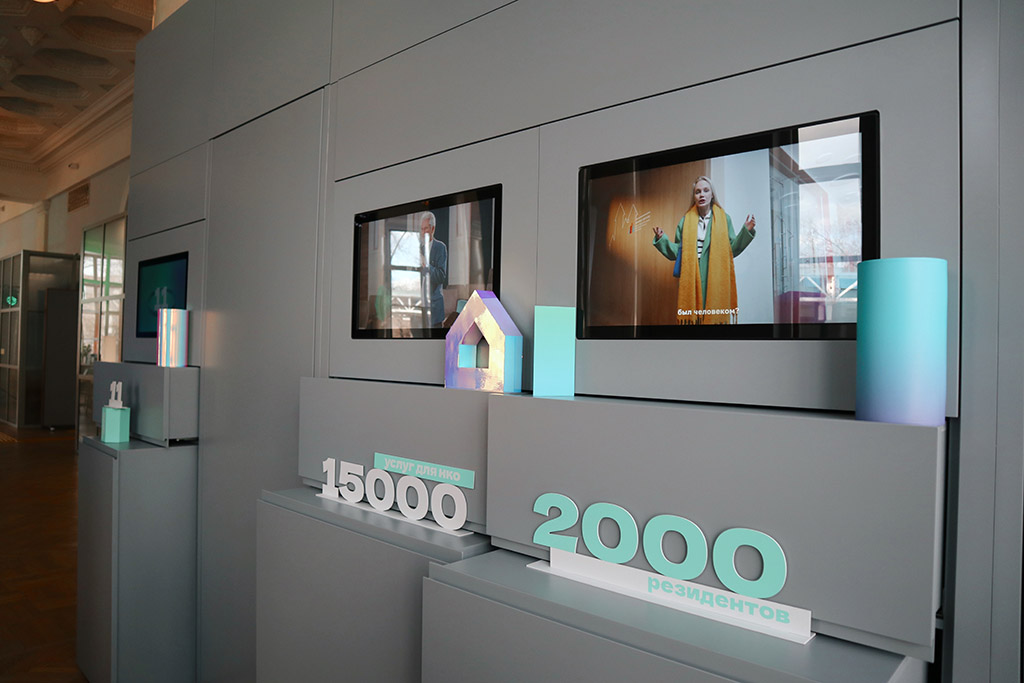

Дополнительно в конструкцию шкафа встроены 3 экрана Digital Signage для трансляции рекламного и информационного контента.

Сложности, возникшие при реализации

Как уже упоминалось, павильон «Кролиководство» на ВДНХ является объектом культурного наследия, что накладывает определенные ограничения на проведение строительно-монтажных работ. В частности, запрещено любое вмешательство во внутреннюю архитектуру здания, а для организации кабельной инфраструктуры разрешено использовать только существующие лючки и кабельные трассы. Эти требования были тщательно учтены при разработке проекта.

Специалистами нашей компании была спроектирована, согласована и реализована новая электрическая линия, а также установлен современный электрический шкаф, предназначенный для управления всем мультимедийным оборудованием. Шкаф был встроен в конструкцию сцены, что обеспечивает техническому персоналу быстрый и удобный доступ ко всем элементам системы. Это решение не только отвечает всем техническим и эстетическим требованиям, но и сохраняет историческую целостность павильона, подчеркивая уважение к его архитектурному наследию.

Уникальность проекта

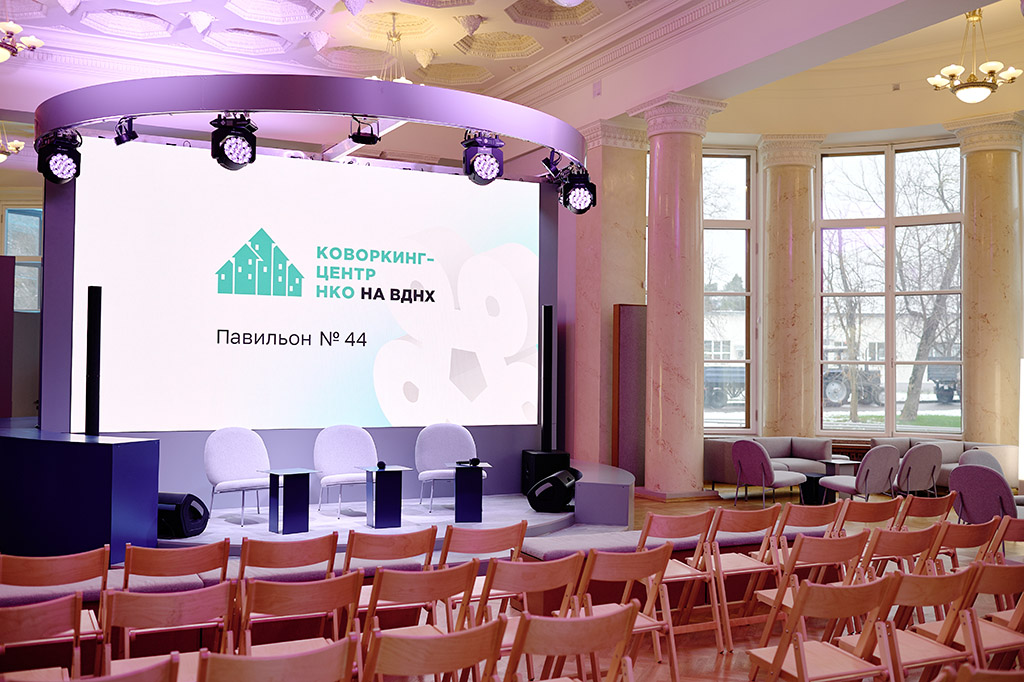

Этот проект стал ярким примером того, как можно гармонично объединить современные технологии и историческое наследие, создав многофункциональное пространство, не нарушая его уникальной архитектурной целостности. В павильоне удалось организовать полноценную площадку для проведения мероприятий, где каждая деталь продумана до мелочей. Особое внимание заслуживает презентационный зал, где, не затронув ни одну стену или колонну, была возведена стационарная сцена. На ней компактно и эргономично размещено все необходимое мультимедийное оборудование, что позволяет проводить события самого высокого уровня, сохраняя при этом дух и эстетику исторического пространства.

Функциональные возможности

Мультимедийная система представляет собой базовый, но при этом полнофункциональный комплекс оборудования, который обеспечивает проведение мероприятий на высоком уровне. Она включает в себя качественное озвучивание, современную систему отображения — светодиодный экран Leyard, профессиональное световое оборудование и оборудование для управления. Пространство и системы способны легко трансформироваться под различные форматы мероприятий: будь то концерт, выступление спикера, пресс-конференция, презентация или другие события. Такая гибкость делает площадку универсальной и адаптивной под любые задачи. Кроме того, комплект акустики также мобилен и готов к использованию за пределами зала. В летний период он может быть оперативно развернут на открытом воздухе для проведения аутдор-ивентов, сохраняя при этом высокое качество звука и надежность работы. На задней части сцены, где предусмотрена зона кофе-брейка, световые приборы выполняют функцию дополнительного освещения.

Комплексность решений

Реализованная концепция аудиовизуального комплекса полностью соответствует поставленным задачам и охватывает весь необходимый функционал. Система представляет собой слаженный «организм», где каждый компонент — от звукового оборудования до световых решений — работает в гармонии, обеспечивая безупречное качество и надежность. Управление комплексом осуществляется с удобно организованного специализированного места оператора, что позволяет одному человеку легко контролировать все процессы. Это делает систему не только высокотехнологичной, но и удобной в эксплуатации, обеспечивая оперативность и точность в проведении мероприятий. Таким образом, аудиовизуальный комплекс становится не просто набором оборудования, а продуманным решением, которое сочетает в себе передовые технологии, эргономичность и эстетику.

Дизайн

Этот особняк стал воплощением гармонии между прошлым и будущим. Реставраторы с особым вниманием подошли к восстановлению каждой детали уникального павильона: были воссозданы фигуры кроликов на фасаде, а также отреставрированы статуи девушек-кролиководов, на что ушло более полугода кропотливой работы.

Дизайнеры, сохранив историческое наследие, бережно восстановили мраморные колонны и пилястры, люстры из художественного металла и изысканный лепной декор потолков. Внутри павильона было создано современное, но лаконичное пространство, где каждая деталь подчеркивает уважение к истории. Чтобы помещение отвечало всем современным требованиям, были обновлены инженерные системы, обеспечивающие комфорт и функциональность. Мультимедийный комплекс органично вписался в интерьер, не нарушая его эстетики. Панели системы отображения аккуратно интегрированы в передний фасад шкафа, дополняя пространство, но не изменяя его характер.

Возможность развития проекта после реализации

Проект предусматривает возможность масштабирования и интеграции дополнительного оборудования. Световое оборудование: пульт поддерживает расширение конфигурации без изменения основной схемы. Это позволяет добавлять дополнительные световые приборы в зал при необходимости, сохраняя при этом текущие настройки и сценарии освещения. Звуковое оборудование: пульт обладает достаточным количеством входных каналов и ресурсов для подключения дополнительных микрофонов. Это обеспечивает возможность адаптации системы под мероприятия большего масштаба, где требуется увеличение количества участников или расширение функциональности звукового сопровождения. Проект изначально разработан с учетом потенциального расширения, что позволяет легко адаптировать систему под растущие потребности без необходимости значительных изменений в основной конфигурации.

Удобство и простота эксплуатация оборудования

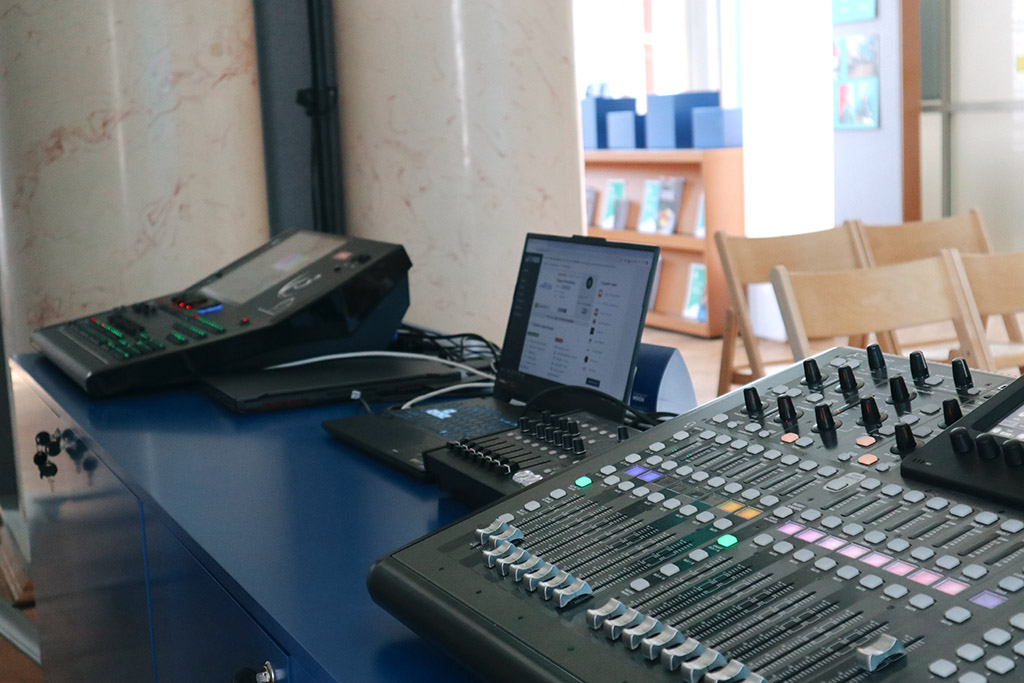

Рабочее место оператора организовано с учетом всех аспектов удобства и простоты эксплуатации, оборудовано устройствами для управления залом одним человеком.

Техническая поддержка, удаленный доступ

Инженеры компании обеспечивают техническую поддержку объекта посредством удаленного доступа к системе, что позволяет оперативно диагностировать и устранять неисправности, а также проводить профилактическое обслуживание. Кроме того, для ключевых мероприятий предусмотрено личное сопровождение специалистами на объекте. Это гарантирует бесперебойную работу оборудования, оперативное решение возникающих задач и максимальную эффективность проведения событий.

Итоги проекта

В советские времена павильон №44 был местом, где демонстрировались достижения кролиководческих хозяйств и ферм, обсуждались ключевые направления развития и перспективы племенного кролиководства. Это был символ прогресса и гордости сельскохозяйственной отрасли. Сегодня павильон преобразился, сохранив при этом свою историческую ценность. Он стал современной, многофункциональной площадкой, оснащенной передовым оборудованием для проведения мероприятий любого формата и теплого приема гостей. При этом павильон остается открытым для всех посетителей ВДНХ, предлагая каждому возможность прикоснуться к его богатому наследию и оценить гармоничное сочетание прошлого и настоящего.

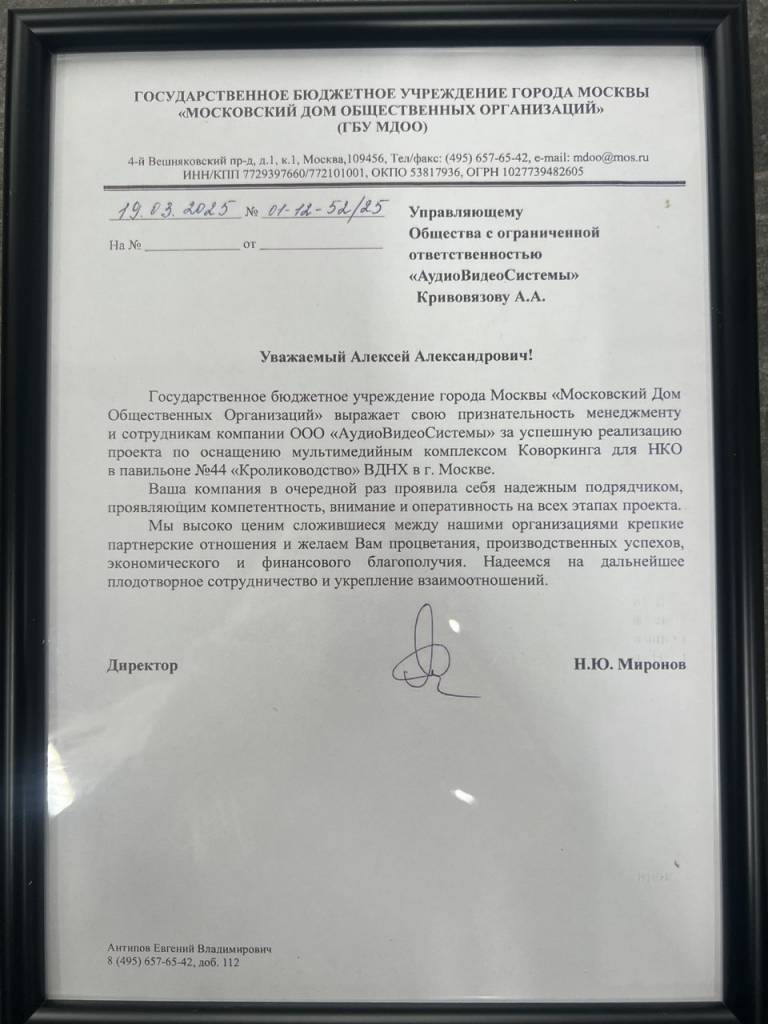

Проект успешно реализован и передан в эксплуатацию. Заказчик выразил признательность компании «АудиоВидеоСистемы» за высокий профессионализм и отличное качество выполненной работы, направив официальное благодарственное письмо.
